Багатошарова комбінована броньова перешкода

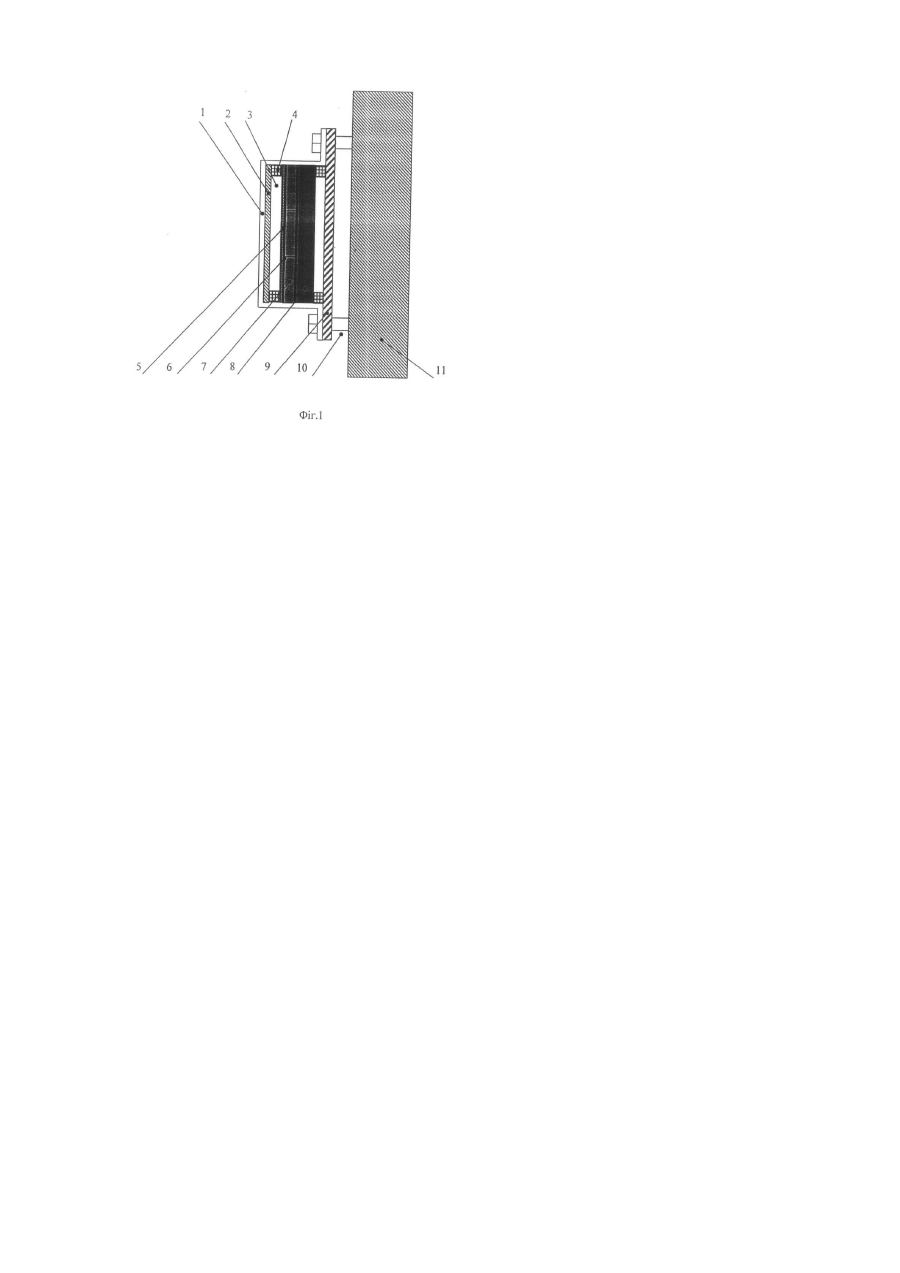

Винахід відноситься до галузі озброєння, зокрема, до броньових конструкцій, а саме, до багатошарових комбінованих броньових перешкод. Відомий пристрій багатошарова комбінована броньова перешкода, що містить три шари перешкод, зовнішній шар виконаний із армованої пластмаси, внутрішній шар - із композиційного матеріалу, тильний шар із алюмінію [1]. Недоліками відомої багатошарової комбінованої броньової перешкоди є низька стійкість до дії кінетичних боєприпасів підвищеної міцності та кумулятивних засобів ураження типу ручний протитанковий гранатомет. Найбільш близьким технічним рішенням, обраним за прототип, є багатошарова комбінована броньова перешкода, що містить зовнішній шар виконаний із гомогенної стальної броні, внутрішній шар - із кераміки, тильний шар - із алюмінію [2]. Недоліками технічного рішення, обраного за прототип, є недостатня стійкість до дії кінетичних боєприпасів калібру 12,7мм при їх багаторазовому впливі на перешкоду. В основу винаходу поставлено задачу, шляхом усунення недоліків прототипу, забезпечити підвищення стійкості перешкоди до дії кінетичних боєприпасів калібру 12,7мм при їх багаторазовому впливі без зниження протикумулятивного ефекту. Суть винаходу в багатошаровій комбінованій броньовій перешкоді, що містить зовнішній шар виконаний із гомогенної стальної броні, внутрішній шар - із кераміки, тильний шар - із алюмінію, досягається шляхом виконання кераміки у вигляді плиток, які розміщені одна поряд з іншою та адгезійно закріплені на склопластиковій поверхні, а до протилежної сторони плиток епоксидною композицією приклеєна склотканина, при цьому між зовнішнім, внутрішнім та тильним шарами є повітряні зазори, які утворені за рахунок установки гумових прокладок між ними. Порівняльний аналіз технічного рішення, що заявляється, із прототипом, дозволяє зробити висновок, що багатошарова комбінована броньова перешкода, яка заявляється, відрізняється тим, що кераміка виконана у вигляді плиток, які розміщені одна поряд з іншою та адгезійно закріплені на склопластиковій поверхні, а до протилежної сторони плиток епоксидною композицією приклеєна склотканина, при цьому між зовнішнім, внутрішнім та тильним шарами є повітряні зазори, які утворені за рахунок установки гумових прокладок між ними. Таким чином, багатошарова комбінована броньова перешкода, яка заявляється, відповідає критерію винаходу "новизна". Суть винаходу пояснюється за допомогою креслення, де на фіг.1 показана схема конструктивного компонування і послідовність розміщення шарів в конструкції. Багатошарова комбінована броньова перешкода конструктивно містить (див. фіг.1) металеву коробку 1, зовнішній шар 2, повітряний зазор 3, гумові прокладки 4, склотканину 5, епоксидну композицію 6, керамічні плитки 7, склопластик 8, тильний шар 9, простір між перешкодами 10, корпус легкої броньованої машини 11. Багатошарова комбінована броньова перешкода працює наступним чином: Після пробиття металевої коробки 1 кулею кінетичного боєприпасу, внаслідок затрати частини кінетичної енергії на подолання зовнішнього шару 2 та ударно-хвильового впливу в повітряному зазорі 3 за рахунок пружної дії гумової прокладки 4, відбувається часткове руйнування індентора. Просуваючись в перешкоді, індентор потрапляє у склотканину 5, яка пропитана епоксидною смолою 6, в результаті чого зменшує свою швидкість. Внаслідок зіткнення із керамічними плитками 7 на матеріал індентора надається імпульсна дія великої амплітуди, що приводить до його остаточного руйнування на окремі фрагменти, при цьому поглинається більша частина його початкової кінетичної енергії при інтенсивному утворенні тріщин в матеріалах кераміки та індентора. При подальшому просуванні в перешкоді індентор потрапляє у склопластик 8, повітряний зазор 3 та тильний шар 9, внаслідок чого відбувається поглинання кінетичної енергії потоку уламків індентора та кераміки, погашення хвильових процесів, які виникають при співударі, що забезпечує зменшення пробивної дії засобу ураження. Якщо індентор все ж проб'є усю багатошарову комбіновану броньову перешкоду, то при подоланні простору між перешкодами 10, внаслідок збільшення кута зустрічі з корпусом легкої броньованої машини 11, відбудеться зміна напрямку вектора швидкості його центру мас від первинного, що забезпечить кут зустрічі з корпусом відмінний від нормалі, це явище зменшить ймовірність його пробиття. Так як керамічні плитки 7 розміщуються на склопластику 8 одна поряд з іншою, то при впливі наступного індентора в роботу по поглинанню його кінетичної енергії вступить неушкоджена плитка. Така конструкція кераміки забезпечує підвищення стійкості перешкоди до кінетичних боєприпасів калібру 12,7мм при їх багаторазовому впливі. При влученні в багатошарову комбіновану броньову перешкоду кумулятивного засобу ураження формується струмінь, який із великою швидкістю та тиском діє на перешкоду. Після пробиття зовнішнього та внутрішнього шарів перешкоди, кумулятивний струмінь у значному ступені витрачається за рахунок взаємодії із зовнішнім шаром 2, який виготовлений із броні високої твердості, склотканиною 5, керамічними плитками 7 та склопластиком 8. Наявність повітряних зазорів 3 та зустріч струменю з матеріалами різної твердості і теплофізичних властивостей приведе до порушення його прямолінійного руху, що додатково знизить ефективність застосування кумулятивного засобу ураження. Підвищення ефективності застосування багатошарової комбінованої броньової перешкоди, що заявляється, у порівнянні з прототипом, досягається за рахунок підвищення стійкості перешкоди до кінетичних боєприпасів калібру 12,7мм при їх багаторазовому впливі без зниження протикумулятивного ефекту шляхом усунення недоліків прототипу. Таке рішення, за рахунок раціонального вибору матеріалів та послідовності складання їх у комбінації, дає підвищення стійкості до дії кінетичних боєприпасів в 1,3-1,4 рази, та протикумулятивної стійкості в 1,1-1,2 рази. Джерела інформації 1. Патент РФ № 2133434, кл. F41H 5/04,1996 - аналог. 2. Холявский Г.Л. Энциклопедия бронетехники. Гусеничные боевые машины. Минск. Издательство Харвест. 2001. С.3 - прототип.
