Холодильна машина

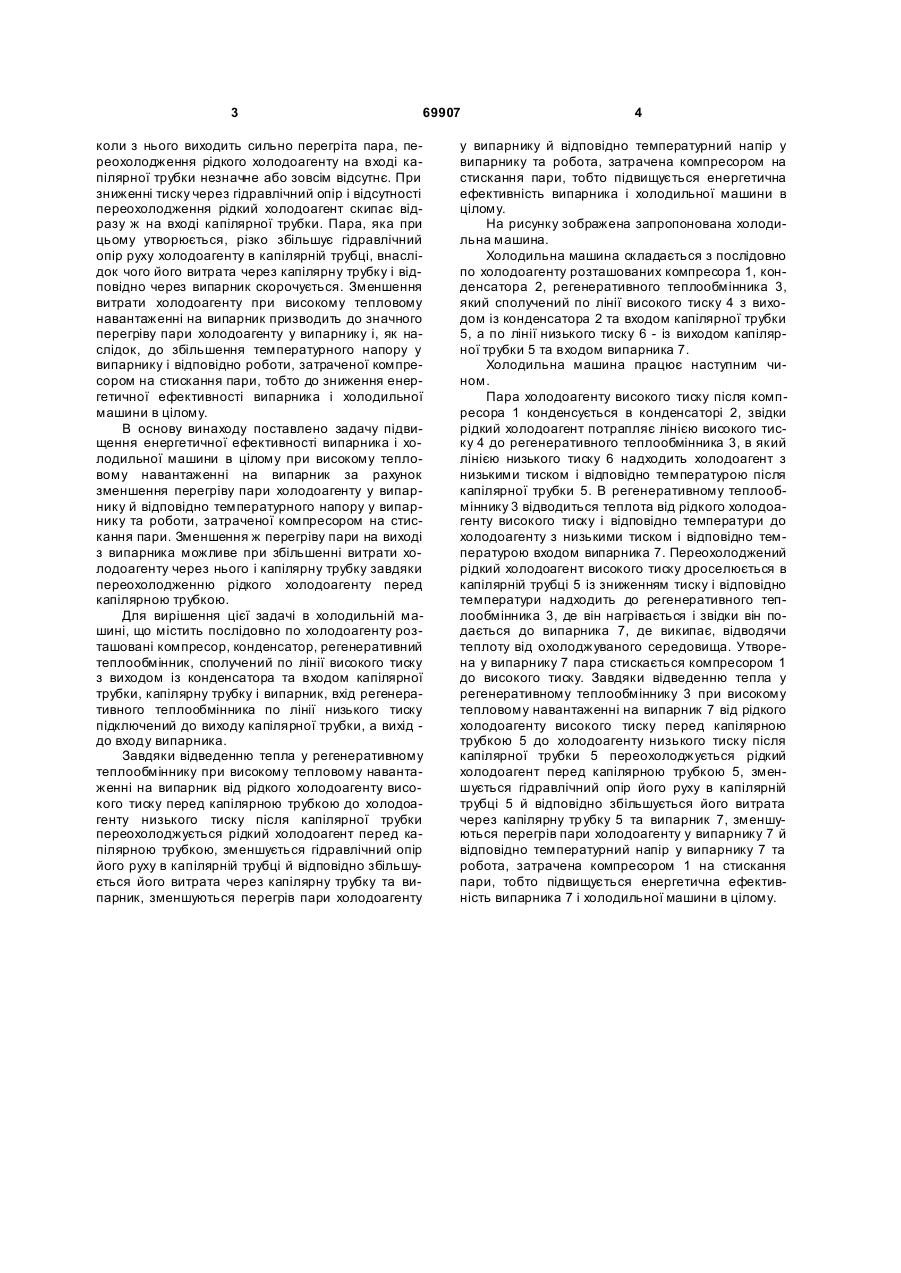

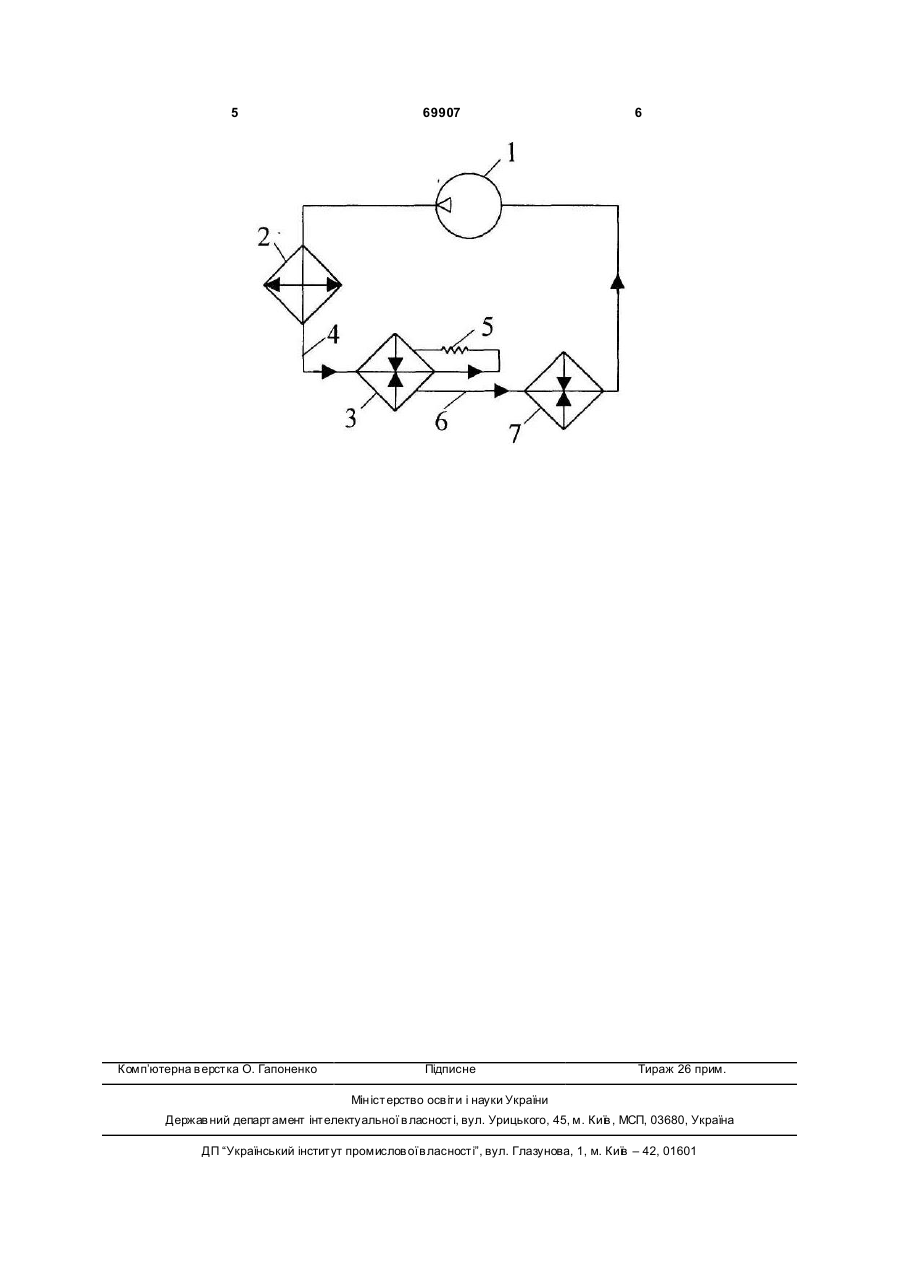

Холодильна машина, що містить послідовно по холодоагенту розташовані компресор, конденсатор, регенеративний теплообмінник, сполучений по лінії високого тиску з ви ходом конденсатора та входом капілярної трубки, капілярну трубку і випарник, яка відрізняється тим, що вхід регенеративного теплообмінника по лінії низького тиску підключений до виходу капілярної трубки, а вихід - до входу випарника. (19) (21) 20031211625 (22) 16.12.2003 (24) 25.07.2007 (46) 25.07.2007, Бюл. № 11, 2007 р. (72) Радченко Андрій Миколайович, Радченко Микола Іванович, Єсін Олександр Ігорович (73) Національний університет кораблебудування імені адмірала Макарова (56) US 5157943 A, 27.10.1992 JP 8285387, 01.11.1996 JP 9264617, 07.10.1997 JP 2001355955, 26.12.2001 US 4462219 A, 31.07.1984 US 4019337 A, 26.04.1977 US 3884663 A, 20.05.1975 JP 7055273, 03.03.1995 3 69907 коли з нього виходить сильно перегріта пара, переохолодження рідкого холодоагенту на вході капілярної трубки незначне або зовсім відсутнє. При зниженні тиску через гідравлічний опір і відсутності переохолодження рідкий холодоагент скипає відразу ж на вході капілярної трубки. Пара, яка при цьому утворюється, різко збільшує гідравлічний опір руху холодоагенту в капілярній трубці, внаслідок чого його витрата через капілярну трубку і відповідно через випарник скорочується. Зменшення витрати холодоагенту при високому тепловому навантаженні на випарник призводить до значного перегріву пари холодоагенту у випарнику і, як наслідок, до збільшення температурного напору у випарнику і відповідно роботи, затраченої компресором на стискання пари, тобто до зниження енергетичної ефективності випарника і холодильної машини в цілому. В основу винаходу поставлено задачу підвищення енергетичної ефективності випарника і холодильної машини в цілому при високому тепловому навантаженні на випарник за рахунок зменшення перегріву пари холодоагенту у випарнику й відповідно температурного напору у випарнику та роботи, затраченої компресором на стискання пари. Зменшення ж перегріву пари на виході з випарника можливе при збільшенні витрати холодоагенту через нього і капілярну трубку завдяки переохолодженню рідкого холодоагенту перед капілярною трубкою. Для вирішення цієї задачі в холодильній машині, що містить послідовно по холодоагенту розташовані компресор, конденсатор, регенеративний теплообмінник, сполучений по лінії високого тиску з виходом із конденсатора та входом капілярної трубки, капілярну трубку і випарник, вхід регенеративного теплообмінника по лінії низького тиску підключений до виходу капілярної трубки, а вихід до входу випарника. Завдяки відведенню тепла у регенеративному теплообміннику при високому тепловому навантаженні на випарник від рідкого холодоагенту високого тиску перед капілярною трубкою до холодоагенту низького тиску після капілярної трубки переохолоджується рідкий холодоагент перед капілярною трубкою, зменшується гідравлічний опір його руху в капілярній трубці й відповідно збільшується його витрата через капілярну трубку та випарник, зменшуються перегрів пари холодоагенту 4 у випарнику й відповідно температурний напір у випарнику та робота, затрачена компресором на стискання пари, тобто підвищується енергетична ефективність випарника і холодильної машини в цілому. На рисунку зображена запропонована холодильна машина. Холодильна машина складається з послідовно по холодоагенту розташованих компресора 1, конденсатора 2, регенеративного теплообмінника 3, який сполучений по лінії високого тиску 4 з виходом із конденсатора 2 та входом капілярної трубки 5, а по лінії низького тиску 6 - із виходом капілярної трубки 5 та входом випарника 7. Холодильна машина працює наступним чином. Пара холодоагенту високого тиску після компресора 1 конденсується в конденсаторі 2, звідки рідкий холодоагент потрапляє лінією високого тиску 4 до регенеративного теплообмінника 3, в який лінією низького тиску 6 надходить холодоагент з низькими тиском і відповідно температурою після капілярної трубки 5. В регенеративному теплообміннику 3 відводиться теплота від рідкого холодоагенту високого тиску і відповідно температури до холодоагенту з низькими тиском і відповідно температурою входом випарника 7. Переохолоджений рідкий холодоагент високого тиску дроселюється в капілярній трубці 5 із зниженням тиску і відповідно температури надходить до регенеративного теплообмінника 3, де він нагрівається і звідки він подається до випарника 7, де википає, відводячи теплоту від охолоджуваного середовища. Утворена у випарнику 7 пара стискається компресором 1 до високого тиску. Завдяки відведенню тепла у регенеративному теплообміннику 3 при високому тепловому навантаженні на випарник 7 від рідкого холодоагенту високого тиску перед капілярною трубкою 5 до холодоагенту низького тиску після капілярної трубки 5 переохолоджується рідкий холодоагент перед капілярною трубкою 5, зменшується гідравлічний опір його руху в капілярній трубці 5 й відповідно збільшується його витрата через капілярну тр убку 5 та випарник 7, зменшуються перегрів пари холодоагенту у випарнику 7 й відповідно температурний напір у випарнику 7 та робота, затрачена компресором 1 на стискання пари, тобто підвищується енергетична ефективність випарника 7 і холодильної машини в цілому. 5 Комп’ютерна в ерстка О. Гапоненко 69907 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
