Холодильна машина

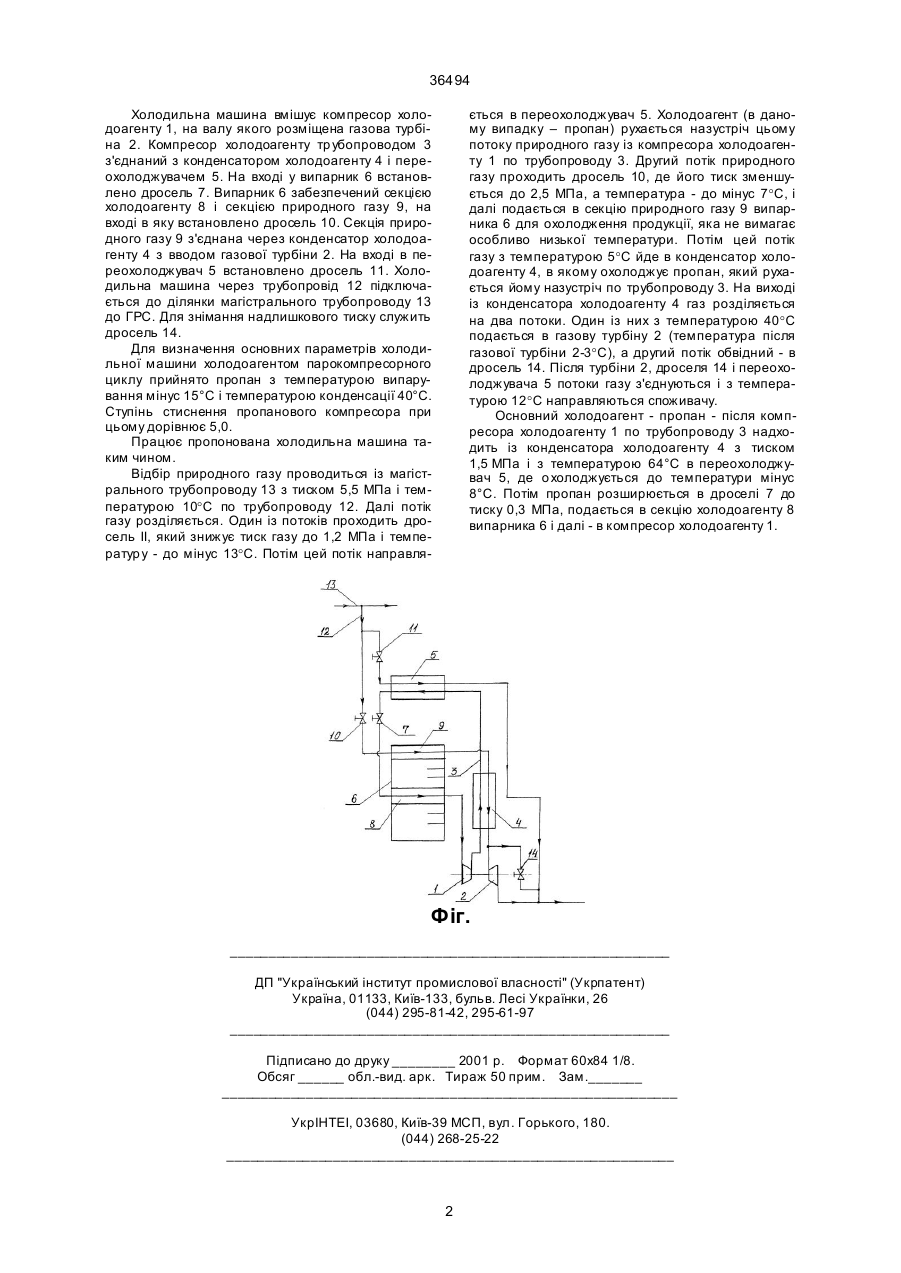

Холодильна машина, що містить з'єднані між собою трубопроводами компресор холодоагенту з 36494 Холодильна машина вмішує компресор холодоагенту 1, на валу якого розміщена газова турбіна 2. Компресор холодоагенту тр убопроводом 3 з'єднаний з конденсатором холодоагенту 4 і переохолоджувачем 5. На вході у випарник 6 встановлено дросель 7. Випарник 6 забезпечений секцією холодоагенту 8 і секцією природного газу 9, на вході в яку встановлено дросель 10. Секція природного газу 9 з'єднана через конденсатор холодоагенту 4 з вводом газової турбіни 2. На вході в переохолоджувач 5 встановлено дросель 11. Холодильна машина через трубопровід 12 підключається до ділянки магістрального трубопроводу 13 до ГРС. Для знiмaння надлишкового тиску служить дросель 14. Для визначення основних параметрів холодильної машини холодоагентом парокомпресорного циклу прийнято пропан з температурою випарування мінус 15°С і температурою конденсації 40°С. Ступінь стиснення пропанового компресора при цьому дорівнює 5,0. Працює пропонована холодильна машина таким чином. Відбір природного газу проводиться із магістрального трубопроводу 13 з тиском 5,5 МПа і температурою 10°С по трубопроводу 12. Далі потік газу розділяється. Один із потоків проходить дросель II, який знижує тиск газу до 1,2 МПа і температур у - до мінус 13°С. Потім цей потік направля ється в переохолоджувач 5. Холодоагент (в даному випадку – пропан) рухається назустріч цьому потоку природного газу із компресора холодоагенту 1 по трубопроводу 3. Другий потік природного газу проходить дросель 10, де його тиск зменшується до 2,5 МПа, а температура - до мінус 7°С, і далі подається в секцію природного газу 9 випарника 6 для охолодження продукції, яка не вимагає особливо низької температури. Потім цей потік газу з температурою 5°С йде в конденсатор холодоагенту 4, в якому охолоджує пропан, який рухається йому назустріч по трубопроводу 3. На виході із конденсатора холодоагенту 4 газ розділяється на два потоки. Один із них з температурою 40°С подається в газову турбіну 2 (температура після газової турбіни 2-3°С), а другий потік обвідний - в дросель 14. Після турбіни 2, дроселя 14 і переохолоджувача 5 потоки газу з'єднуються і з температурою 12°С направляються споживачу. Основний холодоагент - пропан - після компресора холодоагенту 1 по трубопроводу 3 надходить із конденсатора холодоагенту 4 з тиском 1,5 МПа і з температурою 64°С в переохолоджувач 5, де о холоджується до температури мінус 8°С. Потім пропан розширюється в дроселі 7 до тиску 0,3 МПа, подається в секцію холодоагенту 8 випарника 6 і далі - в компресор холодоагенту 1. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
