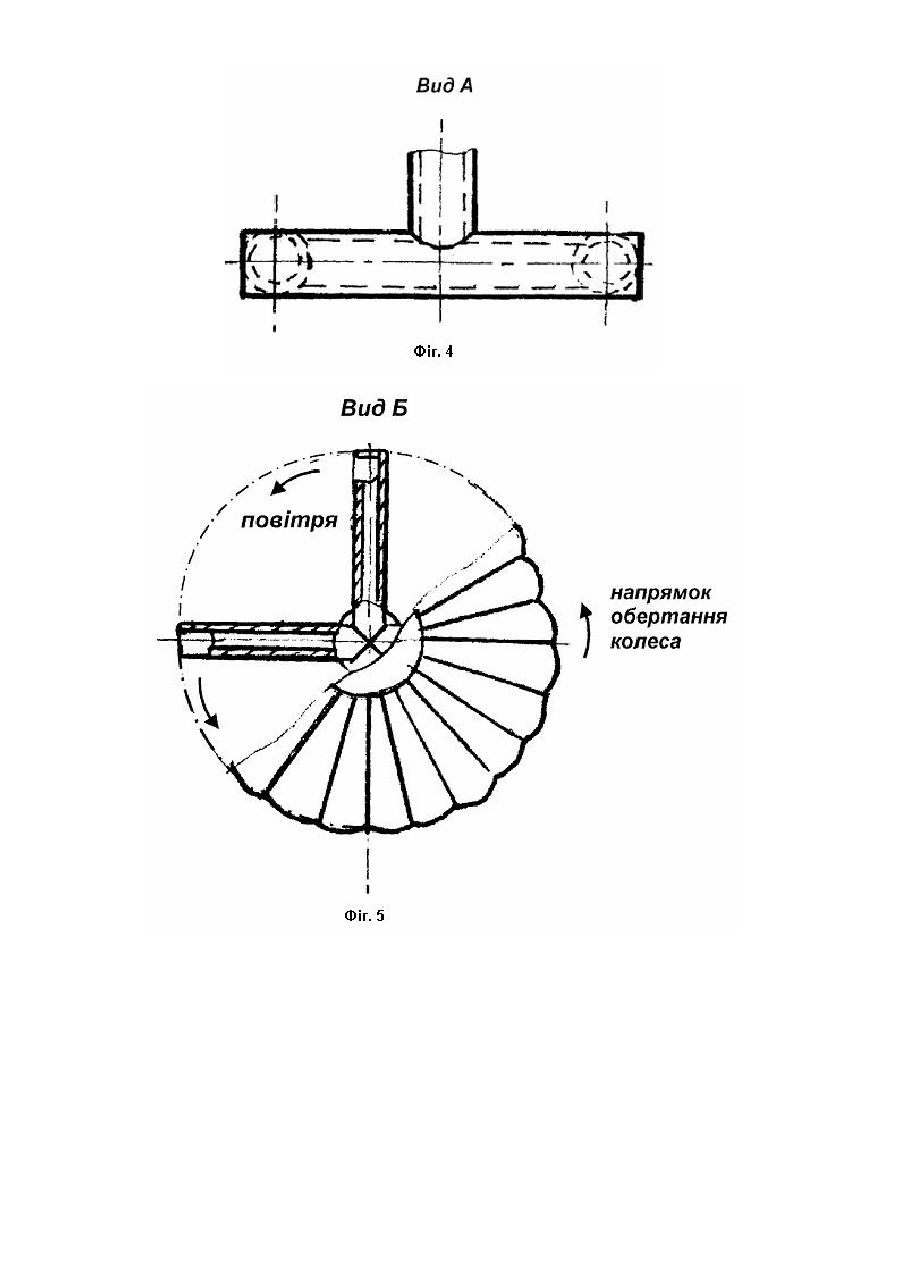

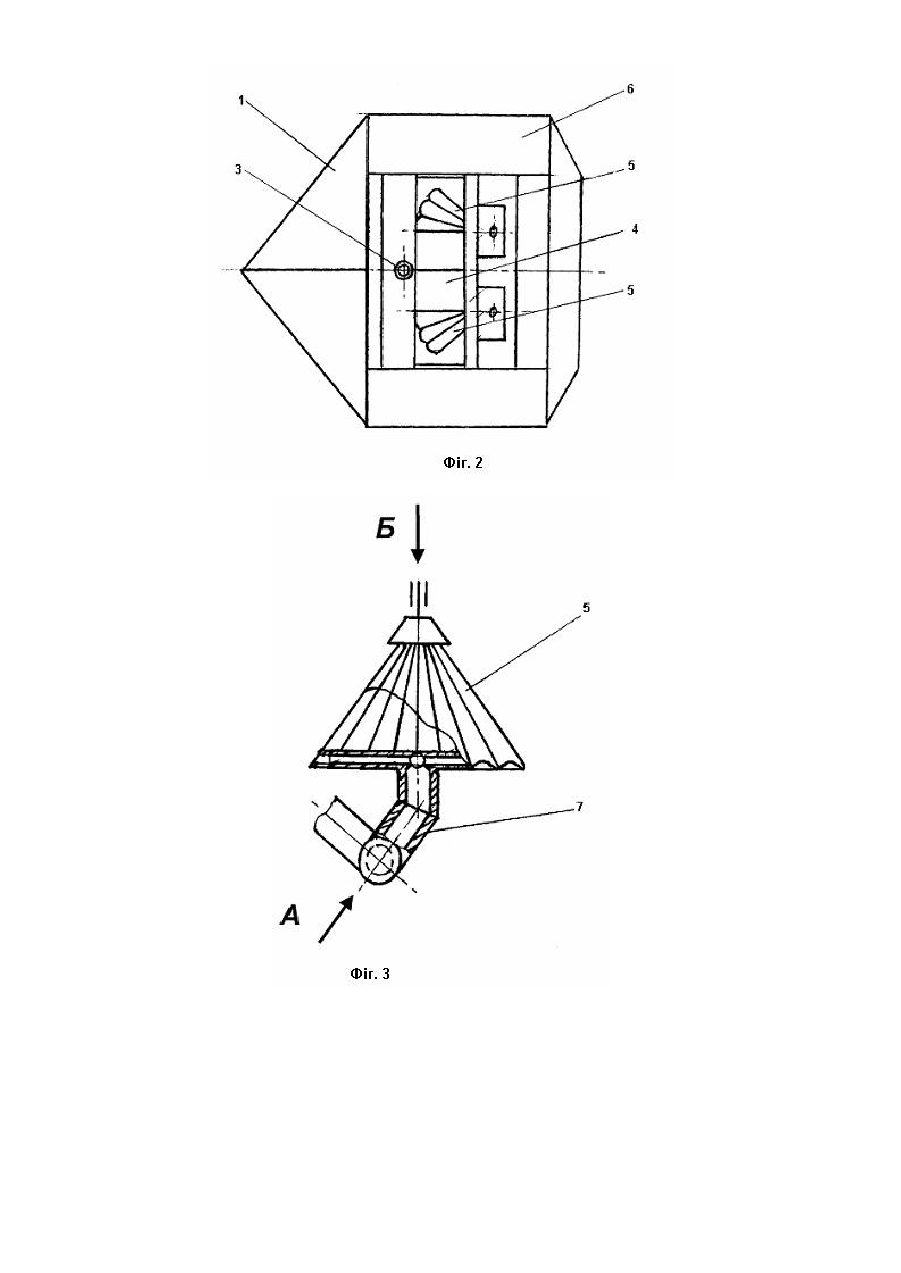

Пневморозкидний сошник для сівби підгрунтовим способом

Винахід відноситься до сільськогосподарського машинобудування, зокрема до посівних машин для сівби зернових культур підгрунтово-розкидним способом. Відомі сошники з пасивними розкидачами насінин, виконаними у формі пластин, призм, конусів або складних комбінованих форм (а.с. СРСР №1501945, кл. А01 С7/20, бюл. №5, 1987р.), які під дією пружин при переміщенні машини відбивають насінини і розкидають їх під ґрунт. Недоліком відомого сошника є велика витрата насіння під час сівби, складність конструкції. Найбільш близьким за технічною суттю до сошника, що пропонується, є сошник для сівби підгрунтоворозкидним способом (деклараційний патент України №37551. А01 С7/20, бюл. №4, 2001р.), який складається зі стрільчастої лапи, порожнистої стійки, розкидної пластини з криволінійною поверхнею, копіра та пружини. Розкидна пластина закріплена рухомо за допомогою горизонтального шарніра і опирається на ґрунт копіром, причому для більш повного копіювання нерівностей грунту він підпружинений, що забезпечує значне збільшення ширини розсіву насінин внаслідок постійної зміни кута встановлення пластини і її вібрації при русі по нерівній поверхні грунту. Недоліком такого сошника є невисока надійність технологічного процесу по рівномірному розподілу насінин по площі поля. В основу винаходу покладене завдання удосконалення конструкції зернової сівалки шляхом введення нових конструктивних елементів, усунення зайвих та обґрунтування раціональної послідовності та параметрів взаємного розміщення робочих органів, що мають різні функції, а саме: стрільчастої лапи, стійки насіннєпроводу, повітропроводу, двох розкидних коліс конічної форми з хвилястою поверхнею, кожуха, дільника насіння, розподільника повітря. Завдання вирішується завдяки тому, що в пневморозкидному сошнику застосовується дільник насіння, що закріплений по центру порожнистої стійки насіннєпроводу. Він представляє собою дві з'єднані пластини під кутом, нижні краї яких співпадають з твірними обертання двох розкидних коліс конічної форми з хвилястою поверхнею, у яких вісь обертання розміщена під кутом до горизонту з метою попадання насінин на хвилясту поверхню та рівномірного їх розподілу по площі живлення із використанням стиснутого повітря, яке поступає через повітропровід у нижню частину розкидного колеса для його приводу. Вершини двох розкидних коліс закріплені консольне у нижній частині стійки насіннєпроводу. Пневморозкидний сошник для сівби підґрунтовим способом зображений на: фіг. 1 - вигляд збоку з перерізом у вертикальній площині; фіг. 2 - вигляд зверху; фіг. 3 - вигляд збоку з місцевим розрізом розкидного колеса; фіг. 4 - вигляд збоку розподільника повітря; фіг. 5 - вигляд зверху розкидного колеса. Пневморозкидний сошник включає взаємне розміщення робочих органів та деталей (фіг. 1): стрільчастої лапи 1, стійки насіннєпроводу 2, повітропроводу 3, дільника насіння 4, розкидних коліс 5, кожуха 6, розподільника повітря 7. На фіг. 3 та фіг. 5 зображено розкидне колесо 5 та напрямки виходу повітря із повітропроводів для його приводу. Пневморозкидний сошник працює наступним чином. При переміщенні сівалки вздовж підготовленого до сівби поля стрільчаста лапа 1 пневморозкидного сошника переміщається на заданій глибині у ґрунті. Через стійку насіннєпроводу 2 поступає насіння і за допомогою дільника 4 попадає на два розкидні колеса 5 конічної форми з хвилястою поверхнею, які обертаються у різних напрямках, розкидаючи насінини рівномірно по площі живлення. Розкидні колеса 5 вільно обертаються за рахунок стиснутого повітря, що попадає на хвилясту поверхню в середині колеса. Стиснуте повітря поступає через повітропровід З та розподільник повітря 7 через бокові отвори, що розміщені у площині обертання основи розкидного колеса 5, приводить його в рух. Швидкість обертання розкидних коліс 5 регулюється величиною тиску повітря, яке поступає у повітропровід 3.
