Сошник

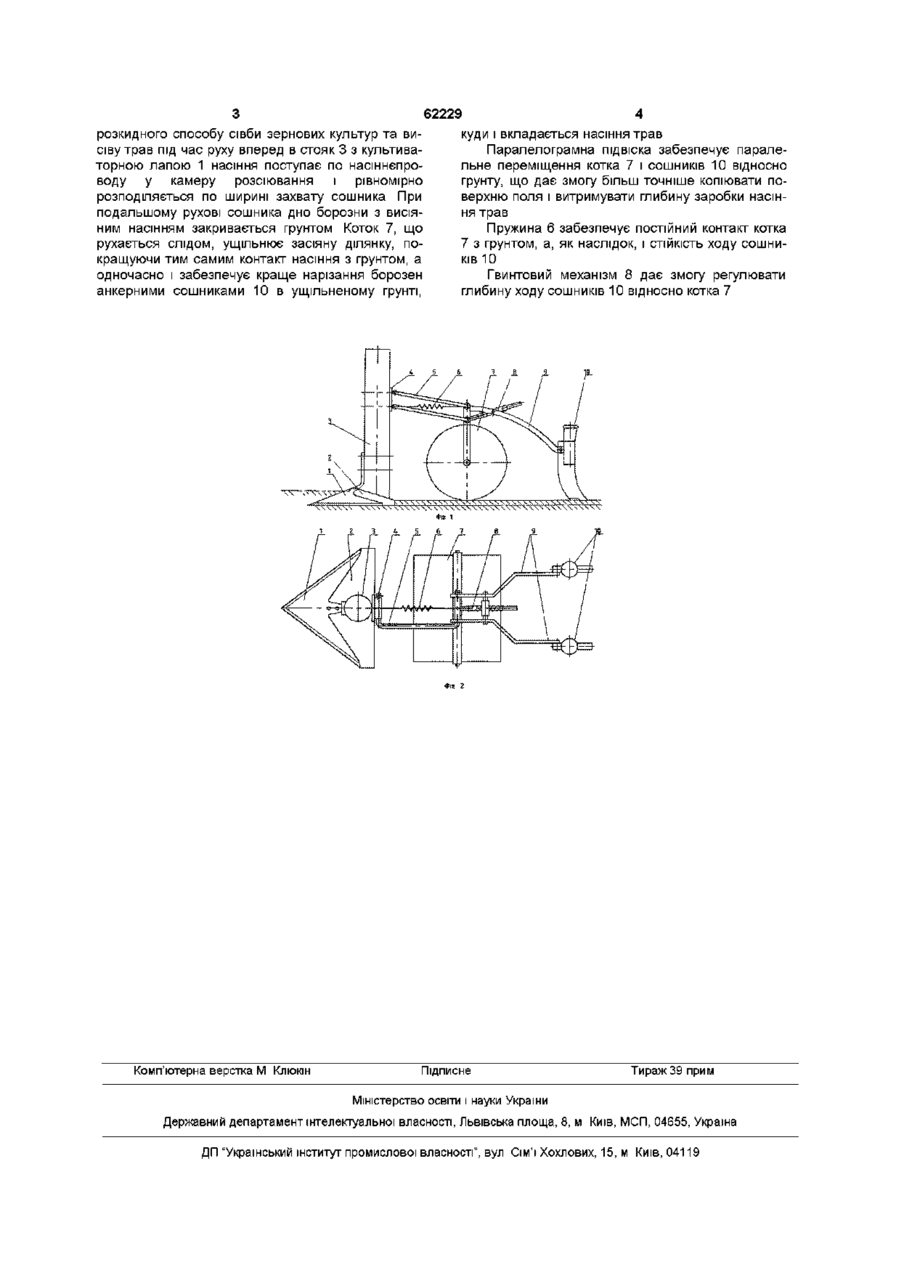

1 Сошник, що складається з стояка, до якого прикріплено культиваторну лапу з камерою розсі ву, у верхній частині до стояка за допомогою кронштейна прикріплено коток з паралелограмною ПІДВІСКОЮ, на якій змонтовано пружину та гвинтовий механізм 2 Сошник за п 1, який відрізняється тим, що використовується прикочувальний коток 3 Сошник за пп 1-2, який відрізняється тим, що використовуються анкерні сошники 4 Сошник за пп 1-3, який відрізняється тим, що сошник, коток і анкерні сошники мають незалежну підвіску, що дає краще працювати з різним мікрорельєфом поля Винахід відноситься до галузі сільськогосподарського машинобудування, зокрема, до робочих органів сівалок Відома конструкція сошника підгрунтоворозкидної сівби насіння і добрив (Патент Російської Федерації № 2140140 кп А01С7/20, бюл №30, 1999 р) Сошник складається із стояка, на якому закріплена лапа культиваторна і два щитки та насіннєпровід з вмонтованим відбивачем Недоліком такого сошника є те, що підгрунтово-розкидна сівба відбувається при незначній ширині стрічки розподілу насіння Найбільш близьким аналогом до винаходу по технологічному процесу є сошник сівалки СЗС-2,1 [Сеялка-культиватор зерновая стерневая СЗС-2Д Инструкция по устройству, сборке, эксплуатации и техническому уходу Целиноград, 1973] Сошник виконаний у вигляді плоскоріжучої лапи та стояка, що жорстко з'єднаний з насіннєпровідною трубою Одношарова система кріплення сошника до рами сприяє його очистці від рослинних решток, рівномірному розподілу насіння зернових культур, але не забезпечує сівбу трав В основу винаходу поставлена задача вдосконалення сошника підгрунтово-розкидної сівби із ПІДСІВОМ трав, в жому, застосувавши коток та анкерні сошники з поводками, що приєднані до стояка, забезпечується сівба зернових культур з одночасним ПІДСІВОМ трав Задачею винаходу є покращення технології вирощування зернових та трав, запобігання меха нічному ущільненню грунту і за рахунок цього висока економічна ефективність по витраті палива та затратах робочого часу Поставлена задача вирішується тим, що пропонується сошник принципово-нової конструкції, для сівби насіння зернових культур підгрунтоворозкидним способом з одночасним висівом насіння трав Суттєві ознаки винаходу, що викладеш у формулі винаходу, направлені на забезпечення сівби насіння зернових культур підгрунтово-розкидним способом з одночасним висівом насіння трав, зменшення витрат палива та затрат робочого часу Суть запропонованого винаходу пояснюється кресленням, на якому зображена схема сошника Сошник зображено на фіг 1 - схема сошника у фронтальній площині, фіг 2 - вид зверху сошинка Запропонований сошник (фіг 1) для сівби насіння зернових культур підгрунтово-розкидним способом з одночасним висівом насіння трав складається з стояка 3 до якого прикріплено культиваторну лапу 1 з камерою розсіву 2 У верхній частиш до стояка 3 за допомогою кронштейна 4 прикріплено коток 7 з паралелограмною ПІДВІСКОЮ 5 До ПІДВІСКИ під'єднано поводки 9 (фіг 2), до яких закріплені анкерні сошники 10 для висіву трав На паралелограмній ПІДВІСЦІ змонтовано пружину 6 та гвинтовий механізм 8 Сошник працює таким чином Під час переміщення сівалки з опущеними робочими органами сошник для підґрунтово о> (О розкидного способу сівби зернових культур та висіву трав під час руху вперед в стояк 3 з культиваторною лапою 1 насіння поступає по насіннєпроводу у камеру розсіювання і рівномірно розподіляється по ширині захвату сошника При подальшому рухові сошника дно борозни з висіяним насінням закривається грунтом Коток 7, що рухається слідом, ущільнює засіяну ділянку, покращуючи тим самим контакт насіння з грунтом, а одночасно і забезпечує краще нарізання борозен анкерними сошниками 10 в ущільненому грунті, Комп'ютерна верстка М Клюкш 62229 куди і вкладається насіння трав Паралелограмна підвіска забезпечує паралельне переміщення котка 7 і сошників 10 відносно грунту, що дає змогу більш точніше копіювати поверхню поля і витримувати глибину заробки насіння трав Пружина 6 забезпечує постійний контакт котка 7 з грунтом, а, як наслідок, і СТІЙКІСТЬ ходу сошників 10 Гвинтовий механізм 8 дає змогу регулювати глибину ходу сошників 10 відносно котка 7 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
