Вихровий повітроохолоджувач з очищенням інею
Номер патенту: 72479
Опубліковано: 15.03.2005
Формула / Реферат

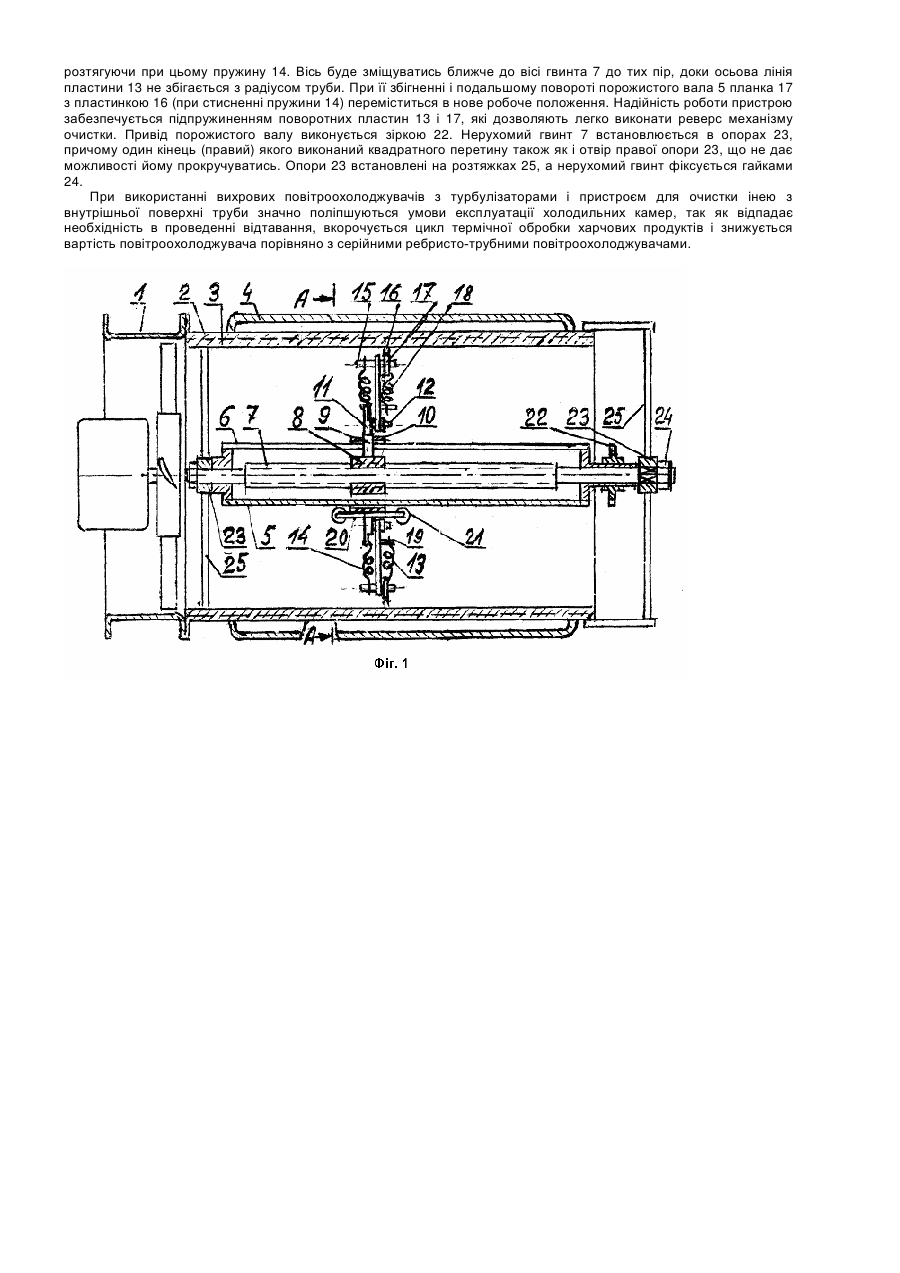

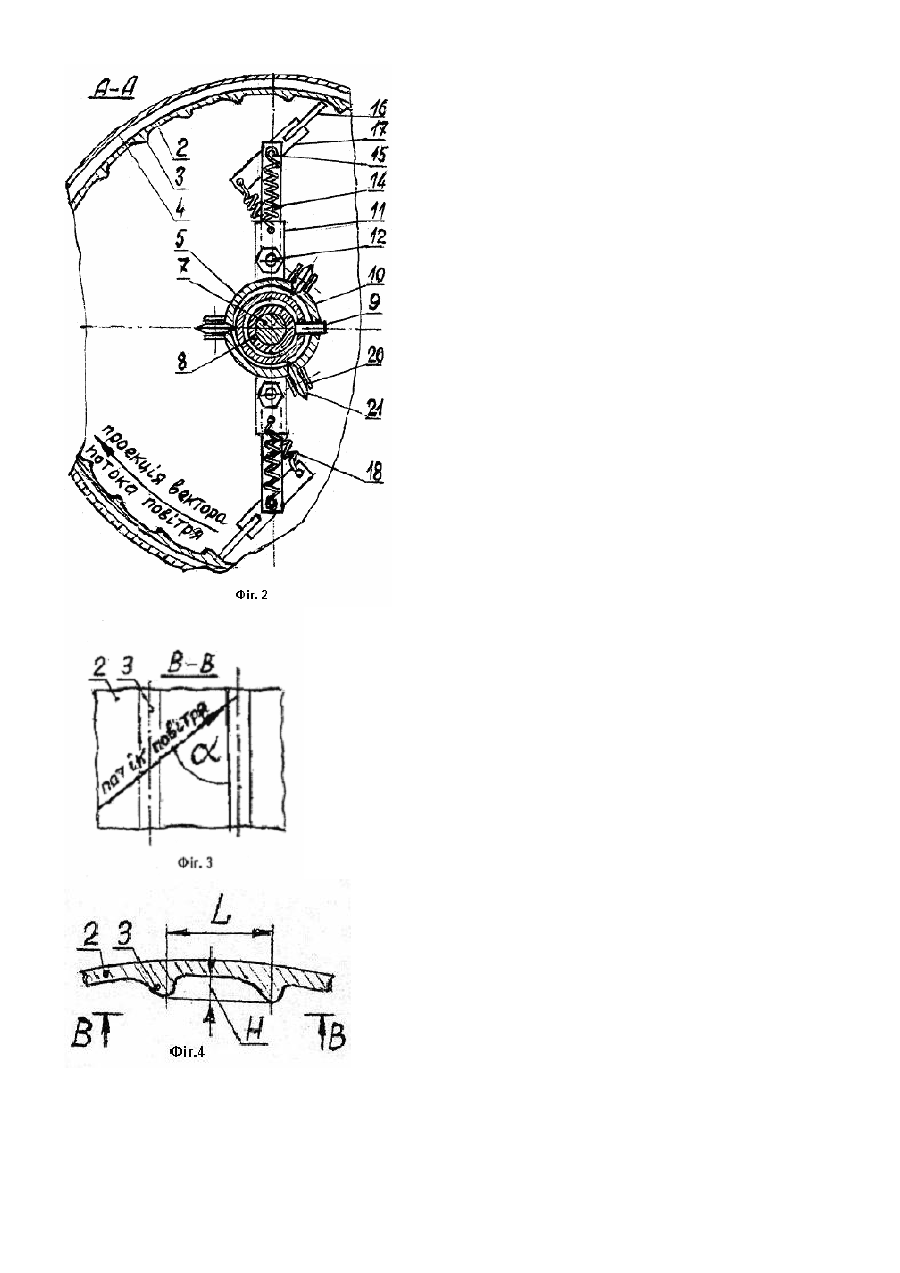

Вихровий повітроохолоджувач з очищенням інею, який має вихровий теплообмінник, осьовий вентилятор, розміщений всередині вихрового теплообмінника пристрій для очистки інею, що містить порожнистий вал з поздовжнім пазом по всій його довжині, всередині якого встановлений нерухомий гвинт з гайкою, що зв'язана шпонкою з вільно розміщеною на валу втулкою, і закріплений на останній тримач з очисними пластинками, який відрізняється тим, що на внутрішній поверхні вихрового теплообмінника виконані турбулізатори потоку повітря, що мають краплеподібну несиметричну форму з геометричними параметрами L та Н, які змінюються в межах
мм,
мм, з співвідношенням
, де H – висота турбулізатора, L – крок між турбулізаторами, і кутом між напрямом потоку повітря і віссю турбулізатора
.
Додаткова інформація
Назва патенту англійськоюSwirl air cooler with rime removal
Автори англійськоюVoitko Andrii Markovych, Voitko Dmytro Andriiovych
Назва патенту російськоюВихревой воздухоохладитель с очисткой инея
Автори російськоюВойтко Андрей Маркович, Войтко Дмитрий Андреевич
МПК / Мітки
МПК: F25D 21/06
Мітки: інею, очищенням, повітроохолоджувач, вихровий
