Пристрій для температурного захисту вибухозахищеного електродвигуна

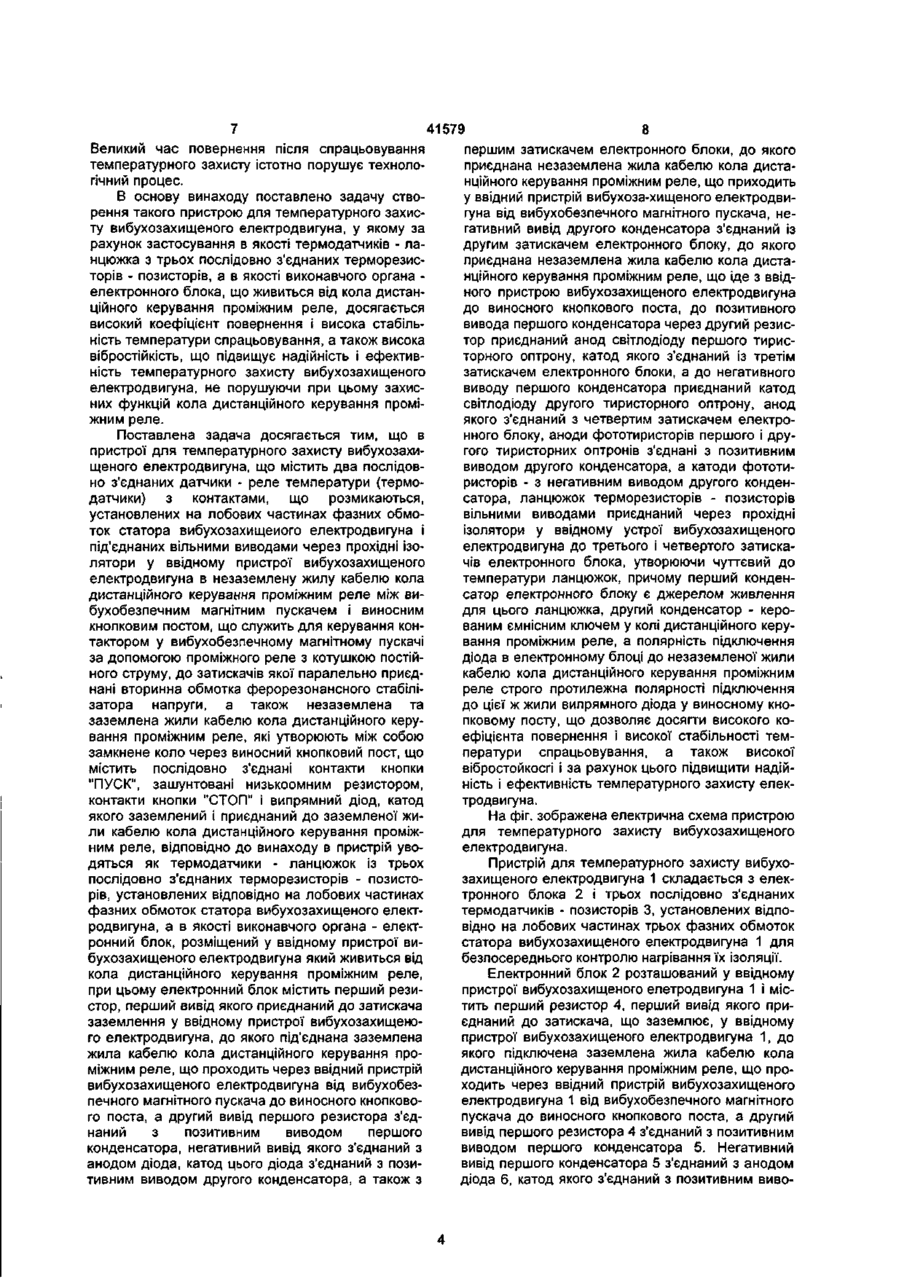

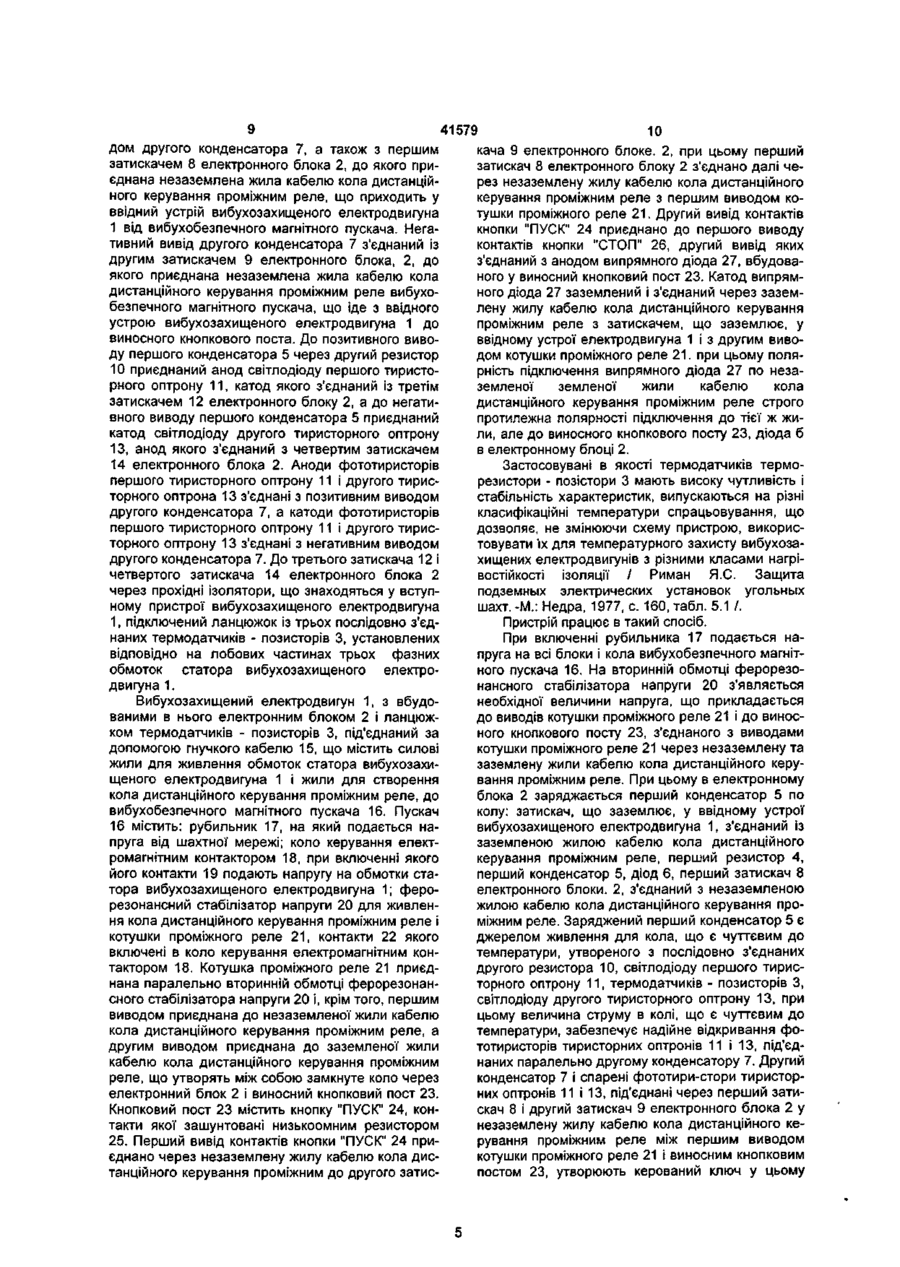

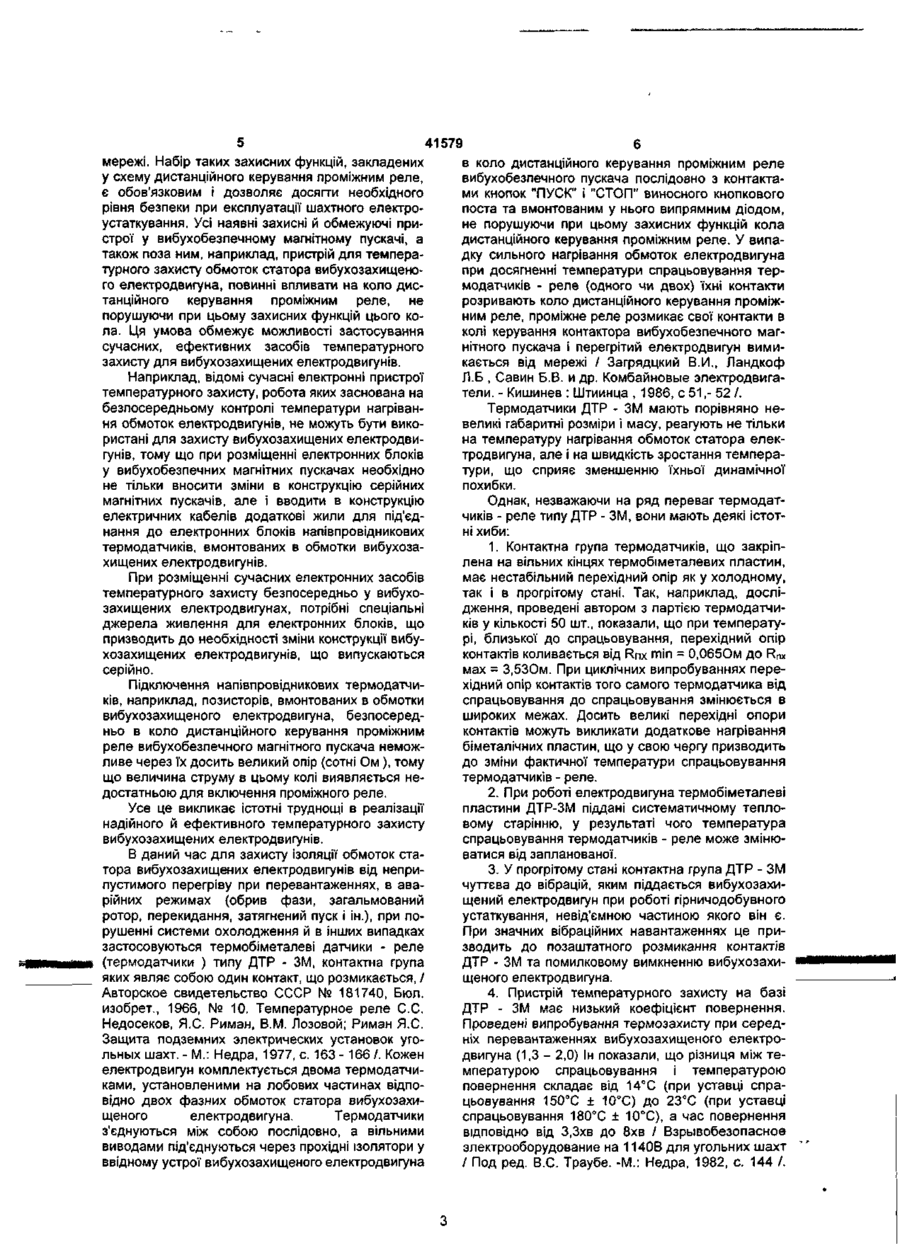

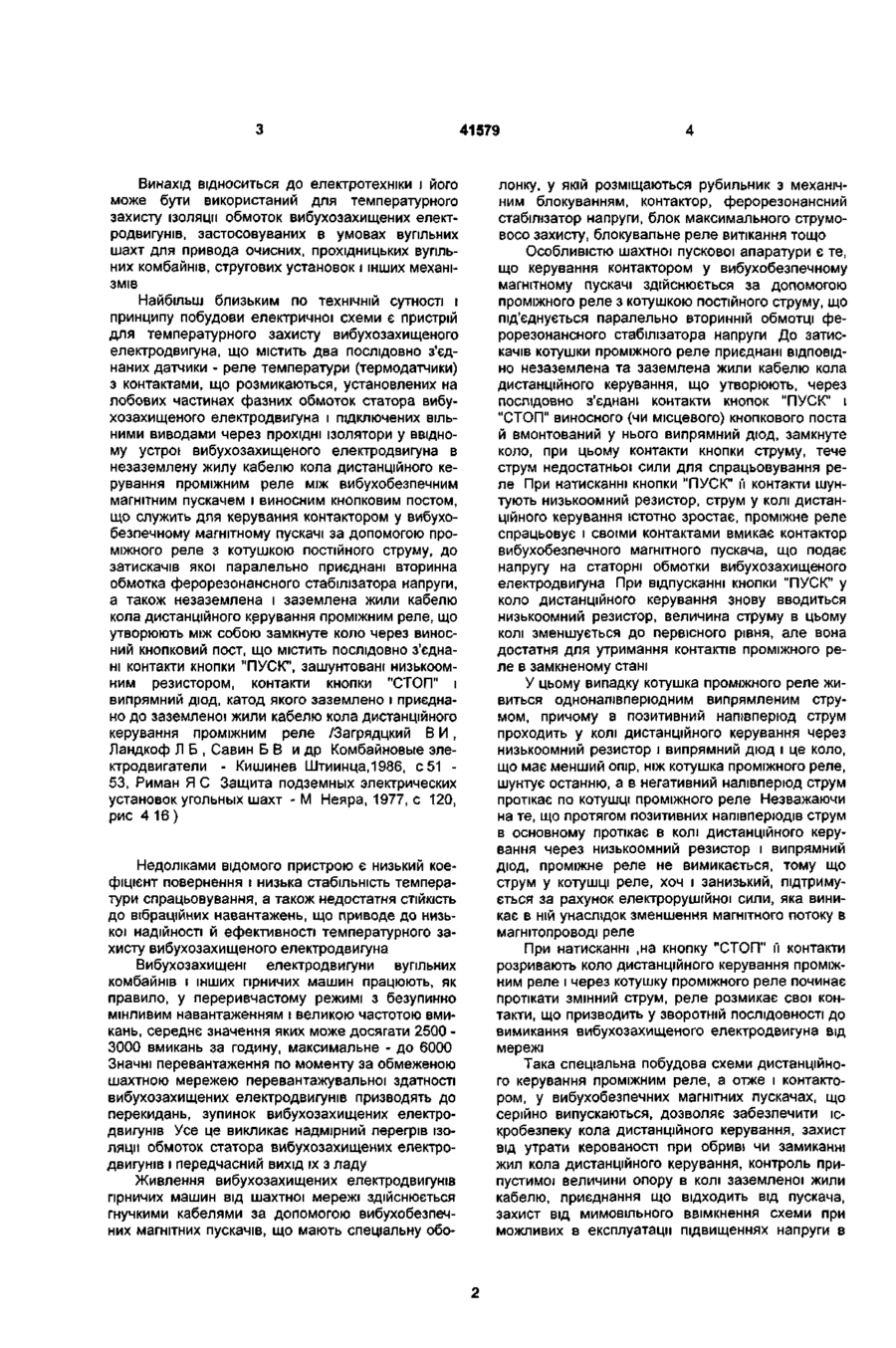

Пристрій для температурного захисту вибухозахищеного електродвигуна, що містить два послідовно з'єднаних датчики - реле температури (термодатчики) з контактами, що розмикаються, установлених на лобових частинах фазних обмоток статора вибухозахищеного електродвигуна і під'єднаних вільними виводами через прохідні ізолятори у ввідному пристрої вибухозахищеного електродвигуна в незаземлену жилу кабелю кола дистанційного керування проміжним реле між вибухобезпечним магнітним пускачем і виносним кнопковим постом, що служить для керування контактором у вибухобезпечному магнітному пускачі за допомогою проміжного реле з котушкою постійного струму, до затискачів якої паралельно приєднані вторинна обмотка ферорезонансного стабілізатора напруги, а також незаземлена та заземлена жили кабелю кола дистанційного керування проміжним реле, які утворюють між собою замкнене коло через виносний кнопковий пост що містить послідовно з'єднані контакти кнопки "ПУСК", зашунтовані низькоомним резистором, контакти кнопки "СТОП" і випрямний діод, катод якого заземлений і приєднаний до заземленої жили кабелю кола дистанційного керування проміжним реле, який відрізняється тим, що за термодатчики використовується ланцюжок із трьох послідовно з'єднаних терморезисторів - позисторів, установлених ВІДПОВІДНО на лобових частинах фазних обмоток статора вибухозахищеного електродвигуна, а як виконавчий орган - електронний блок, розміщений у ввідному пристрої вибухозахищеного електродвигуна який живиться від кола дистанційного керування проміжним реле, при цьому електронний блок містить перший резистор, перший вивід якого приєднаний до затискача заземлення у ввідному пристрої вибухозахищеного електродвигуна, до якого під'єднана заземлена жила кабелю кола дистанційного керування про міжним реле, що проходить через ввідний пристрій вибухозахищеного електродвигуна від вибухобезпечного магнітного пускача до виносного кнопкового поста, а другий вивід першого резистора з'єднаний з позитивним виводом першого конденсатора, негативний вивід якого з'єднаний з анодом діода, катод цього діода з'єднаний з позитивним виводом другого конденсатора, а також з, першим затискачем електронного блока, до якого приєднана незаземлена жила кабелю кола дистанційного керування проміжним реле, що приходить у ввідний пристрій вибухозахищеного електродвигуна від вибухобезпечного магнітного пускача, негативний вивід другого конденсатора з'єднаний із другим затискачем електронного блока, до якого приєднана незаземлена жила кабелю кола дистанційного керування проміжним реле, що іде з ввідного пристрою вибухозахищеного електродвигуна до виносного кнопкового поста, до позитивного ВИВОДУ першого конденсатора через другий резистор приєднаний анод світлодюда першого тиристорного оптрона, катод якого з'єднаний із третім затискачем електронного блока а до негативного виводу першого конденсатора приєднаний катод світлодюда другого тиристорного оптрона, анод якого з'єднаний з четвертим затискачем електронного блока, аноди фототиристорів першого і другого тиристорних оптронів з'єднані з позитивним виводом другого конденсатора, а катоди фототиристорів - з негативним виводом другого конденсатора, ланцюжок терморезисторів позисторів вільними виводами приєднаний через прохідні ізолятори у ввідному пристрої вибухозахищеного електродвигуна до третього і четвертого затискачів електронного блока, утворюючи чуттєвий до температури ланцюжок, причому перший конденсатор електронного блока є джерелом живлення для цього ланцюжка, другий конденсатор керованим ємнісним ключем у колі дистанційного керування проміжним реле, а полярність підключення діода в електронному блоці до незаземленоі жили кабелю кола дистанційного керування проміжним реле строго протилежна полярності підключення до цієї ж жили випрямного діода у виносному кнопковому посту о ю 5 41579 Винахід відноситься до електротехніки і його може бути використаний для температурного захисту ізоляції обмоток вибухозахищених електродвигунів, застосовуваних в умовах вугільних шахт для привода очисних, прохідницьких вугільних комбайнів, стругових установок і інших механізмів Найбільш близьким по технічній сутності і принципу побудови електричної схеми є пристрій для температурного захисту вибухозахищеного електродвигуна, що містить два послідовно з'єднаних датчики - реле температури (термодатчики) з контактами, що розмикаються, установлених на лобових частинах фазних обмоток статора вибухозахищеного електродвигуна і підключених вільними виводами через прохідні ізолятори у ввідному устрої вибухозахищеного електродвигуна в незаземлену жилу кабелю кола дистанційного керування проміжним реле між вибухобезпечним магнітним пускачем і виносним кнопковим постом, що служить для керування контактором у вибухобезпечному магнітному пускачі за допомогою проміжного реле з котушкою постійного струму, до затискачів якої паралельно приєднані вторинна обмотка ферорезонансного стабілізатора напруги, а також незаземлена і заземлена жили кабелю кола дистанційного керування проміжним реле, що утворюють між собою замкнуте коло через виносний кнопковий пост, що містить послідовно з'єднані контакти кнопки "ПУСК", зашунтовані низькоомним резистором, контакти кнопки "СТОП" і випрямний діод, катод якого заземлено і приєднано до заземленої жили кабелю кола дистанційного керування проміжним реле /Загрядцкий В И , Ландкоф Л Б , Савин Б В и др Комбайновые электродвигатели - Кишинев Штиинца,1986, с 51 53, Риман Я С Защита подземных электрических установок угольных шахт - М Неяра, 1977, с 120, рис 4 1 6 ) Недоліками відомого пристрою є низький коефіцієнт повернення і низька стабільність температури спрацьовування, а також недостатня стійкість до вібраційних навантажень, що приводе до низької надійності й ефективності температурного захисту вибухозахищеного електродвигуна Вибухозахищені електродвигуни вугільних комбайнів і інших гірничих машин працюють, як правило, у переривчастому режимі з безупинно мінливим навантаженням і великою частотою вмикань, середнє значення яких може досягати 2500 3000 вмикань за годину, максимальне - до 6000 Значні перевантаження по моменту за обмеженою шахтною мережею перевантажувальної здатності вибухозахищених електродвигунів призводять до перекидань, зупинок вибухозахищених електродвигунів Усе це викликає надмірний перегрів ізоляції обмоток статора вибухозахищених електродвигунів і передчасний вихід їх з ладу Живлення вибухозахищених електродвигунів гірничих машин від шахтної мережі здійснюється гнучкими кабелями за допомогою вибухобезпечних магнітних пускачів, що мають спеціальну обо лонку, у якій розміщаються рубильник з механічним блокуванням, контактор, ферорезонансний стабілізатор напруги, блок максимального струмовосо захисту, блокувальне реле витікання тощо Особливістю шахтної пускової апаратури є те, що керування контактором у вибухобезпечному магнітному пускачі здійснюється за допомогою проміжного реле з котушкою постійного струму, що під'єднується паралельно вторинній обмотці ферорезонансного стабілізатора напруги До затискачів котушки проміжного реле приєднані ВІДПОВІДНО незаземлена та заземлена жили кабелю кола дистанційного керування, що утворюють, через послідовно з'єднані контакти кнопок "ПУСК" і "СТОП" виносного (чи місцевого) кнопкового поста й вмонтований у нього випрямний діод, замкнуте коло, при цьому контакти кнопки струму, тече струм недостатньої сили для спрацьовування реле При натисканні кнопки "ПУСК" її контакти шунтують низькоомний резистор, струм у колі дистанційного керування істотно зростає, проміжне реле спрацьовує і своїми контактами вмикає контактор вибухобезпечного магнітного пускача, що подає напругу на статорні обмотки вибухозахищеного електродвигуна При відпусканні кнопки "ПУСК" у коло дистанційного керування знову вводиться низькоомний резистор, величина струму в цьому колі зменшується до первісного рівня, але вона достатня для утримання контактів проміжного реле в замкненому стані У цьому випадку котушка проміжного реле живиться однонапівперюдним випрямленим струмом, причому в позитивний напівперюд струм проходить у колі дистанційного керування через низькоомний резистор і випрямний діод і це коло, що має менший опір, ніж котушка проміжного реле, шунтує останню, а в негативний напівперюд струм протікає по котушці проміжного реле Незважаючи на те, що протягом позитивних напівперюдів струм в основному протікає в колі дистанційного керування через низькоомний резистор і випрямний діод, проміжне реле не вимикається, тому що струм у котушці реле, хоч і занизький, підтримується за рахунок електрорушійної сили, яка виникає в ній унаслідок зменшення магнітного потоку в магнітопроводі реле При натисканні ,на кнопку "СТОП" її контакти розривають коло дистанційного керування проміжним реле і через котушку проміжного реле починає протікати змінний струм, реле розмикає свої контакти, що призводить у зворотній ПОСЛІДОВНОСТІ до вимикання вибухозахищеного електродвигуна від мережі Така спеціальна побудова схеми дистанційного керування проміжним реле, а отже і контактором, у вибухобезпечних магнітних пускачах, що серійно випускаються, дозволяє забезпечити юкробезпеку кола дистанційного керування, захист від утрати керованості при обриві чи замиканні жил кола дистанційного керування, контроль припустимої величини опору в колі заземленої жили кабелю, приєднання що відходить від пускача, захист від мимовільного ввімкнення схеми при можливих в експлуатації підвищеннях напруги в 41579 мережі. Набір таких захисних функцій, закладених в коло дистанційного керування проміжним реле у схему дистанційного керування проміжним реле, вибухобезпечного пускача послідовно з контактає обов'язковим і дозволяє досягти необхідного ми кнопок "ПУСК" і "СТОП" виносного кнопкового рівня безпеки при експлуатації шахтного електропоста та вмонтованим у нього випрямним діодом, устаткування. Усі наявні захисні й обмежуючі прине порушуючи при цьому захисних функцій кола строї у вибухобезпечному магнітному пускачі, а дистанційного керування проміжним реле. У випатакож поза ним, наприклад, пристрій для темперадку сильного нагрівання обмоток електродвигуна турного захисту обмоток статора вибухозахищенопри досягненні температури спрацьовування терго електродвигуна, повинні впливати на коло дисмодатчиків - реле (одного чи двох) їхні контакти танційного керування проміжним реле, не розривають коло дистанційного керування проміжпорушуючи при цьому захисних функцій цього коним реле, проміжне реле розмикає свої контакти в ла. Ця умова обмежує можливості застосування колі керування контактора вибухобезпечного магсучасних, ефективних засобів температурного нітного пускача і перегрітий електродвигун вимизахисту для вибухозахищених електродвигунів. кається від мережі / Загрядцкий В.И., Ландкоф Л.Б , Савин Б.В. и др. Комбайновые электродвигаНаприклад, відомі сучасні електронні пристрої тели. - Кишинев : Штиинца , 1986, с 51,- 52 /. температурного захисту, робота яких заснована на безпосередньому контролі температури нагріванТермодатчики ДТР - ЗМ мають порівняно неня обмоток електродвигунів, не можуть бути виковеликі габаритні розміри і масу, реагують не тільки ристані для захисту вибухозахищених електродвина температуру нагрівання обмоток статора елекгунів, тому що при розміщенні електронних блоків тродвигуна, але і на швидкість зростання темперау вибухобезпечних магнітних пускачах необхідно тури, що сприяє зменшенню їхньої динамічної не тільки вносити зміни в конструкцію серійних похибки. магнітних пускачів, але і вводити в конструкцію Однак, незважаючи на ряд переваг термодателектричних кабелів додаткові жили для під'єдчиків - реле типу ДТР - ЗМ, вони мають деякі істотнання до електронних блоків напівпровідникових ні хиби: термодатчиків, вмонтованих в обмотки вибухоза1. Контактна група термодатчиків, що закріпхищених електродвигунів. лена на вільних кінцях термобіметалевих пластин, має нестабільний перехідний опір як у холодному, При розміщенні сучасних електронних засобів так і в прогрітому стані. Так, наприклад, дослітемпературного захисту безпосередньо у вибуходження, проведені автором з партією термодатчизахищених електродвигунах, потрібні спеціальні ків у кількості 50 шт., показали, що при температуджерела живлення для електронних блоків, що рі, близької до спрацьовування, перехідний опір призводить до необхідності зміни конструкції вибуконтактів коливається від Rnx min = 0,065Ом до Rnx хозахищених електродвигунів, що випускаються мах = 3,530м. При циклічних випробуваннях пересерійно. хідний опір контактів того самого термодатчика від Підключення напівпровідникових термодатчиспрацьовування до спрацьовування змінюється в ків, наприклад, позисторів, вмонтованих в обмотки широких межах. Досить великі перехідні опори вибухозахищеного електродвигуна, безпосередконтактів можуть викликати додаткове нагрівання ньо в коло дистанційного керування проміжним біметалічних пластин, що у свою чергу призводить реле вибухобезпечного магнітного пускача немождо зміни фактичної температури спрацьовування ливе через їх досить великий опір (сотні Ом), тому термодатчиків - реле. що величина струму в цьому колі виявляється недостатньою для включення проміжного реле. 2. При роботі електродвигуна термобіметалеві пластини ДТР-ЗМ піддані систематичному теплоУсе це викликає істотні труднощі в реалізації вому старінню, у результаті чого температура надійного й ефективного температурного захисту спрацьовування термодатчиків - реле може змінювибухозахищених електродвигунів. ватися від запланованої. В даний час для захисту ізоляції обмоток ста3. У прогрітому стані контактна група ДТР - ЗМ тора вибухозахищених електродвигунів від непричуттєва до вібрацій, яким піддається вибухозахипустимого перегріву при перевантаженнях, в аващений електродвигун при роботі гірничодобувного рійних режимах (обрив фази, загальмований устаткування, невід'ємною частиною якого він є. ротор, перекидання, затягнений пуск і ін.), при поПри значних вібраційних навантаженнях це прирушенні системи охолодження й в інших випадках зводить до позаштатного розмикання контактів застосовуються термобіметалеві датчики - реле ДТР - ЗМ та помилковому вимкненню вибухозахи(термодатчики ) типу ДТР - ЗМ, контактна група щеного електродвигуна. яких являє собою один контакт, що розмикається, / Авторское свидетельство СССР № 181740, Бюл. 4. Пристрій температурного захисту на базі изобрет., 1966, № 10. Температурное реле С.С. ДТР - ЗМ має низький коефіцієнт повернення. Недосеков, Я.С. Риман, В.М. Лозовой; Риман Я.С. Проведені випробування термозахисту при середЗащита подземних электрических установок угоніх перевантаженнях вибухозахищеного електрольных шахт. - М.: Недра, 1977, с. 163 - 166 /. Кожен двигуна (1,3 - 2,0) Ін показали, що різниця між теелектродвигун комплектується двома термодатчимпературою спрацьовування і температурою ками, установленими на лобових частинах відпоповернення складає від 14°С (при уставці справідно двох фазних обмоток статора вибухозахицьовування 150°С ± 10°С) до 23°С (при уставці щеного електродвигуна. Термодатчики спрацьовування 180°С ± 10°С), а час повернення з'єднуються між собою послідовно, а вільними відповідно від З.Зхв до 8хв / Взрывобезопасное виводами поєднуються через прохідні ізолятори у электрооборудование на 1140В для угольних шахт ввідному устрої вибухозахищеного електродвигуна / Под ред. B.C. Траубе. -М.: Недра, 1982, с. 144 /. Великий час повернення після спрацьовування температурного захисту істотно порушує технологічний процес. В основу винаходу поставлено задачу створення такого пристрою для температурного захисту вибухозахищеного електродвигуна, у якому за рахунок застосування в якості термодатчиків - ланцюжка з трьох послідовно з'єднаних терморезисторів - позисторів, а в якості виконавчого органа електронного блока, що живиться від кола дистанційного керування проміжним реле, досягається високий коефіцієнт повернення і висока стабільність температури спрацьовування, а також висока вібростійкість, що підвищує надійність і ефективність температурного захисту вибухозахищеного електродвигуна, не порушуючи при цьому захисних функцій кола дистанційного керування проміжним реле. Поставлена задача досягається тим, що в пристрої для температурного захисту вибухозахищеного електродвигуна, що містить два послідовно з'єднаних датчики - реле температури (термодатчики) з контактами, що розмикаються, установлених на лобових частинах фазних обмоток статора вибухозахищеиого електродвигуна і під'єднаних вільними виводами через прохідні ізолятори у ввідному пристрої вибухозахищеного електродвигуна в незаземлену жилу кабелю кола дистанційного керування проміжним реле між вибухобезпечним магнітним пускачем і виносним кнопковим постом, що служить для керування контактором у вибухобезпечному магнітному пускачі за допомогою проміжного реле з котушкою постійного струму, до затискачів якої паралельно приєднані вторинна обмотка ферорезонансного стабілізатора напруги, а також незаземлена та заземлена жили кабелю кола дистанційного керування проміжним реле, які утворюють між собою замкнене коло через виносний кнопковий пост, що містить послідовно з'єднані контакти кнопки "ПУСК", зашунтовані низькоомним резистором, контакти кнопки "СТОП" і випрямний діод, катод якого заземлений і приєднаний до заземленої жили кабелю кола дистанційного керування проміжним реле, відповідно до винаходу в пристрій уводяться як термодатчики - ланцюжок із трьох послідовно з'єднаних терморезисторів - позисторів, установлених відповідно на лобових частинах фазних обмоток статора вибухозахищеного електродвигуна, а в якості виконавчого органа - електронний блок, розміщений у ввідному пристрої вибухозахищеного електродвигуна який живиться від кола дистанційного керування проміжним реле, при цьому електронний блок міститьперший резистор, перший вивід якого приєднаний до затискача заземлення у ввідному пристрої вибухозахищеного електродвигуна, до якого під'єднана заземлена жила кабелю кола дистанційного керування проміжним реле, що проходить через ввідний пристрій вибухозахищеного електродвигуна від вибухобезпечного магнітного пускача до виносного кнопкового поста, а другий вивід першого резистора з'єднаний з позитивним виводом першого конденсатора, негативний вивід якого з'єднаний з анодом діода, катод цього діода з'єднаний з позитивним виводом другого конденсатора, а також з 8 41579 першим затискачем електронного блоки, до якого приєднана незаземлена жила кабелю кола дистанційного керування проміжним реле, що приходить у ввідний пристрій вибухоза-хищеного електродвигуна від вибухобезпечного магнітного пускача, негативний вивід другого конденсатора з'єднаний із другим затискачем електронного блоку, до якого приєднана незаземлена жила кабелю кола дистанційного керування проміжним реле, що іде з ввідного пристрою вибухозахищеного електродвигуна до виносного кнопкового поста, до позитивного вивода першого конденсатора через другий резистор приєднаний анод світлодіоду першого тиристорного оптрону, катод якого з'єднаний із третім затискачем електронного блоки, а до негативного виводу першого конденсатора приєднаний катод світлодіоду другого тиристорного оптрону, анод якого з'єднаний з четвертим затискачем електронного блоку, аноди фототиристорів першого і другого тиристорних оптронів з'єднані з позитивним виводом другого конденсатора, а катоди фототиристорів - з негативним виводом другого конденсатора, ланцюжок терморезисторів - позисторів вільними виводами приєднаний через прохідні ізолятори у ввідному устрої вибухозахищеного електродвигуна до третього і четвертого затискачів електронного блока, утворюючи чуттєвий до температури ланцюжок, причому перший конденсатор електронного блоку є джерелом живлення для цього ланцюжка, другий конденсатор - керованим ємнісним ключем у колі дистанційного керування проміжним реле, а полярність підключення діода в електронному блоці до незаземленої жили кабелю кола дистанційного керування проміжним реле строго протилежна полярності підключення до цієї ж жили випрямного діода у виносному кнопковому посту, що дозволяє досягти високого коефіцієнта повернення і високої стабільності температури спрацьовування, а також високої вібростойкосгі і за рахунок цього підвищити надійність і ефективність температурного захисту електродвигуна. На фіг. зображена електрична схема пристрою для температурного захисту вибухозахищеного електродвигуна. Пристрій для температурного захисту вибухозахищеного електродвигуна 1 складається з електронного блока 2 і трьох послідовно з'єднаних термодатчиків - позисторів 3, установлених відповідно на лобових частинах трьох фазних обмоток статора вибухозахищеного електродвигуна 1 для безпосереднього контролю нагрівання їх ізоляції. Електронний блок 2 розташований у ввідному пристрої вибухозахищеного елетродвигуна 1 і містить перший резистор 4, перший вивід якого приєднаний до затискача, що заземлює, у ввідному пристрої вибухозахищеного електродвигуна 1, до якого підключена заземлена жила кабелю кола дистанційного керування проміжним реле, що проходить через ввідний пристрій вибухозахищеного електродвигуна 1 від вибухобезпечного магнітного пускача до виносного кнопкового поста, а другий вивід першого резистора 4 з'єднаний з позитивним виводом першого конденсатора 5. Негативний вивід першого конденсатора 5 з'єднаний з анодом діода 6, катод якого з'єднаний з позитивним виво 41579 10 дом другого конденсатора 7, а також з першим кача 9 електронного блоке. 2, при цьому перший затискачем 8 електронного блока 2, до якого призатискач 8 електронного блоку 2 з'єднано далі чеєднана незаземлена жила кабелю кола дистанційрез незаземлену жилу кабелю кола дистанційного ного керування проміжним реле, що приходить у керування проміжним реле з першим виводом коввідний устрій вибухозахищеного електродвигуна тушки проміжного реле 21. Другий вивід контактів 1 від вибухобезпечного магнітного пускача. Негакнопки "ПУСК" 24 приєднано до першого виводу тивний вивід другого конденсатора 7 з'єднаний із контактів кнопки "СТОП" 26, другий вивід яких другим затискачем 9 електронного блока, 2, до з'єднаний з анодом випрямного діода 27, вбудованого у виносний кнопковий пост 23. Катод випрямякого приєднана незаземлена жила кабелю кола ного діода 27 заземлений і з'єднаний через заземдистанційного керування проміжним реле вибухолену жилу кабелю кола дистанційного керування безпечного магнітного пускача, що іде з ввідного проміжним реле з затискачем, що заземлює, у устрою вибухозахищеного електродвигуна 1 до ввідному устрої електродвигуна 1 і з другим вивовиносного кнопкового поста. До позитивного виводом котушки проміжного реле 21. при цьому поляду першого конденсатора 5 через другий резистор рність підключення випрямного діода 27 по неза10 приєднаний анод світлодіоду першого тиристоземленої земленої жили кабелю кола рного оптрону 11, катод якого з'єднаний із третім дистанційного керування проміжним реле строго затискачем 12 електронного блоку 2, а до негатипротилежна полярності підключення до тієї ж живного виводу першого конденсатора 5 приєднаний ли, але до виносного кнопкового посту 23, діода б катод світлодіоду другого тиристорного оптрону в електронному блоці 2. 13, анод якого з'єднаний з четвертим затискачем 14 електронного блока 2. Аноди фототиристорів Застосовувані в якості термодатчиків термопершого тиристорного оптрону 11 і другого тирисрезистори - позістори 3 мають високу чутливість і торного оптрона 13 з'єднані з позитивним виводом стабільність характеристик, випускаються на різні другого конденсатора 7, а катоди фототиристорів класифікаційні температури спрацьовування, що першого тиристорного оптрону 11 і другого тирисдозволяє, не змінюючи схему пристрою, використорного оптрону 13 з'єднані з негативним виводом товувати їх для температурного захисту вибухозадругого конденсатора 7. До третього затискача 12 і хищених електродвигунів з різними класами нагрівостійкості ізоляції / Риман Я.С. Защита четвертого затискача 14 електронного блока 2 подземных электрических установок угольных через прохідні ізолятори, що знаходяться у вступшахт. -М.: Недра, 1977, с. 160, табл. 5.1 /. ному пристрої вибухозахищеного електродвигуна 1, підключений ланцюжок із трьох послідовно з'єдПристрій працює в такий спосіб. наних термодатчиків - позисторів 3, установлених При включенні рубильника 17 подається навідповідно на лобових частинах трьох фазних пруга на всі блоки і кола вибухобезпечного магнітобмоток статора вибухозахищеного електроного пускача 16. На вторинній обмотці ферорезодвигуна 1. нансного стабілізатора напруги 20 з'являється необхідної величини напруга, що прикладається Вибухозахищений електродвигун 1, з вбудодо виводів котушки проміжного реле 21 і до виносваними в нього електронним блоком 2 і ланцюжного кнопкового посту 23, з'єднаного з виводами ком термодатчиків - позисторів 3, під'єднаний за котушки проміжного реле 21 через незаземлену та допомогою гнучкого кабелю 15, що містить силові заземлену жили кабелю кола дистанційного керужили для живлення обмоток статора вибухозахивання проміжним реле. При цьому в електронному щеного електродвигуна 1 і жили для створення блока 2 заряджається перший конденсатор 5 по кола дистанційного керування проміжним реле, до колу: затискач, що заземлює, у ввідному устрої вибухобезпечного магнітного пускача 16. Пускач вибухозахищеного електродвигуна 1, з'єднаний із 16 містить: рубильник 17, на який подається назаземленою жилою кабелю кола дистанційного пруга від шахтної мережі; коло керування електкерування проміжним реле, перший резистор 4, ромагнітним контактором 18, при включенні якого перший конденсатор 5, діод 6, перший затискач 8 його контакти 19 подають напругу на обмотки стаелектронного блоки. 2, з'єднаний з незаземленою тора вибухозахищеного електродвигуна 1; ферожилою кабелю кола дистанційного керування прорезонансний стабілізатор напруги 20 для живленміжним реле. Заряджений перший конденсатор 5 є ня кола дистанційного керування проміжним реле і джерелом живлення для кола, що є чуттєвим до котушки проміжного реле 21, контакти 22 якого температури, утвореного з послідовно з'єднаних включені в коло керування електромагнітним кондругого резистора 10, світлодіоду першого тиристактором 18. Котушка проміжного реле 21 приєдторного оптрону 11, термодатчиків - позисторів З, нана паралельно вторинній обмотці ферорезонансвітлодіоду другого тиристорного оптрону 13, при сного стабілізатора напруги 20 і, крім того, першим цьому величина струму в колі, що є чуттєвим до виводом приєднана до незаземленої жили кабелю температури, забезпечує надійне відкривання фокола дистанційного керування проміжним реле, а тотиристорів тиристорних оптронів 11 і 13, під'єддругим виводом приєднана до заземленої жили наних паралельно другому конденсатору 7. Другий кабелю кола дистанційного керування проміжним конденсатор 7 і спарені фототири-стори тиристорреле, що утворять між собою замкнуте коло через них оптронів 11 і 13, під'єднані через перший затиелектронний блок 2 і виносний кнопковий пост 23. скач 8 і другий затискач 9 електронного блока 2 у Кнопковий пост 23 містить кнопку "ПУСК" 24, коннезаземлену жилу кабелю кола дистанційного кетакти якої зашунтовані низькоомним резистором рування проміжним реле між першим виводом 25. Перший вивід контактів кнопки "ПУСК" 24 прикотушки проміжного реле 21 і виносним кнопковим єднано через незаземлену жилу кабелю кола диспостом 23, утворюють керований ключ у цьому танційного керування проміжним до другого затис 11 41579 12 колі, включений послідовно і згідно з випрямним Погоджене паралельне включення фототирисдіодом 27 у виносному кнопковому пості 23. Заторів тиристорних оптронів 11 і 13 забезпечує повдяки того, що фототиристори тиристорних оптродвійний запас по комутаційній здатності, необхіднів 11 і 13 знаходяться у відкритому стані, то в ний для надійної роботи електронного блока 2. У котушці проміжного реле 21 і колі дистанційного відкритому стані фототиристорів тиристорних опткерування проміжним реле протікає випрямлений ронів 11 і 13 другий конденсатор 7, включений паралельно їм, поліпшує умови комутації фототиструм, але його величина недостатня для спраристорів і сприяє пропущенню повної позитивної цьовування проміжного реле 21 через включений у напівхвилі струму в колі дистанційного керування це коло резистор 25. проміжним реле через випрямний діод 27, що було При натисканні кнопки "ПУСК" 24, її контакти б неможливо через неповний збіг моменту відкришунтують резистор 25, величина струму в колі вання фототиристорів тиристорних оптронів 11 і дистанційного керування проміжним реле досягає 13, фактично керованих від негативної напівхвилі струму спрацьовування проміжного реле 21 і його струму в колі дистанційного керування проміжним контакти 22 замикають коло керування електромареле після зарядки першого конденсатора 5 через гнітного контактора 18. Після включення контактодіод 6, стосовно моменту появи позитивної напівра його контакти 19 подають напругу мережі на хвилі струму для випрямного діода 27. Це забезобмотки статора вибухозахищеного електродвигупечує такий же нормальний режим роботи кола на 1 і він запускається в роботу. При відпусканні дистанційного керування проміжним реле, як і до кнопки "ПУСК" 24 її контакти розмикаються й у підключення захисного пристрою, не порушуючи коло дистанційного керування проміжним реле при цьому захисних функцій кола дистанційного знову вводиться резистор 25, що обмежує величикерування проміжним реле. ну струму в котушці проміжного реле 21 до струму При виході з ладу фототиристорів тиристорних утримання його контактів 22 у включеному стані. оптронів 11 і 13, інших елементів схеми електроЯкщо при роботі вибухозахищеного електронного блока 2, включаючи обрив кола, що є чуттєдвигуна 1 фазні обмотки статора перегріваються вим до температури, другий конденсатор 7 вико.вище припустимої температури, наприклад, через нує роль ємнісного ключа і унеможливлює технологічні перевантаження, часті пуски, за інших включення вибухозахищеного електродвигуна 1 у причин, то термодатчики - позис-тори 3, нагріваюроботу без температурного захисту. чись до класифікаційлої температури спрацьовування, різко збільшують свій електричний опір і Робота захисного пристрою показана на прикладі, коли вибухозахищений електродвигун запувикликають різке зменшення струму в колі, що є скається в роботу за допомогою нереверсивного чуттєвим до температури, і, відповідно зменшують вибухобез-печного магнітного пускача, що має струм, що керує світло-діодами тиристорних оптдводротове коло дистанційного керування проміжронів 11 і 13, як наслідок, фототиристори тиристоним реле чи в однаковій мірі - керування контакторних оптронів 11 і 13 закриваються. При цьому ром. Але пристрій може бути використано при другий конденсатор 7 в електронному блоці 2 затридротовому колі дистанційного керування нереряджається через випрямний діод 27, виконуючи версивним вибухобезпечним магнітним пускачем, роль ємнісного ключа. а також у тих випадках, коли робота вибухозахюЗ цього моменту величина струму в колі дисценого електродвигуна здійснюється за допомотанційного керування проміжним реле стає пракгою реверсивного вибухобезпечного магнітного тично рівної нулю (умовно коло розімкнене), по пускача, оскільки й у цих випадках застосовуються котушці проміжного реле 21 протікає невеликий за стандартні схеми побудови кіл дистанційного кевеличиною змінний струм, через дуже великий рування контакторами. індуктивний опір котушки проміжного реле 21, призначеної для роботи тільки на постійному струмі, Розроблений захисний пристрій не вимагає спеціального джерела живлення й у порівнянні з контакти 22 проміжного реле 21 розмикаються, що прототипом забезпечує високий коефіцієнт поверпризводить до відключення перегрітого вибухозанення і високу стабільність температури спрацьохищеного електродвигуна 1 від мережі у зворотній вування за рахунок застосування в якості терпослідовності. модатчиків терморезисторів - позисторів, а також При охолодженні фазних обмоток статора вивисоку вібростійкість за рахунок застосування в бухозахищеного електродвигуна 1 та термодатчиякості виконавчого органа (комутатора) електроків - позисторів 3 до величини ледь нижчої їх кланного блоку. сифікаційної температури спрацьовування, Пристрій може бути використано не тільки для відсувається різке зменшення електричного опору температурного захисту статорних обмоток вибутермодатчиків - позисторів 3, струм у колі, що є хозахищених едектродвигунів, але також і для кончуттєвим до температури, зростає, фототиристори тролю температури нагрівання життєво важливих тиристорних оптронів 11 і 13 відкриваються, друвузлів будь-яких інших механізмів гірничих машин гий конденсатор 7 розряджається і коло дистан(наприклад, підшипникових вузлів), керування яких ційного керування проміжним реле відновлює свій здійснюється за допомогою вибухобезпечних магробочий стан, що відповідає моменту, до натиснітних пускачів. кання кнопки "ПУСК" 24, який описано раніше. 13 41579 14 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
