Застосування контурографа mahrsurf xcr 20 для контролю шорсткості поверхні зубного протеза

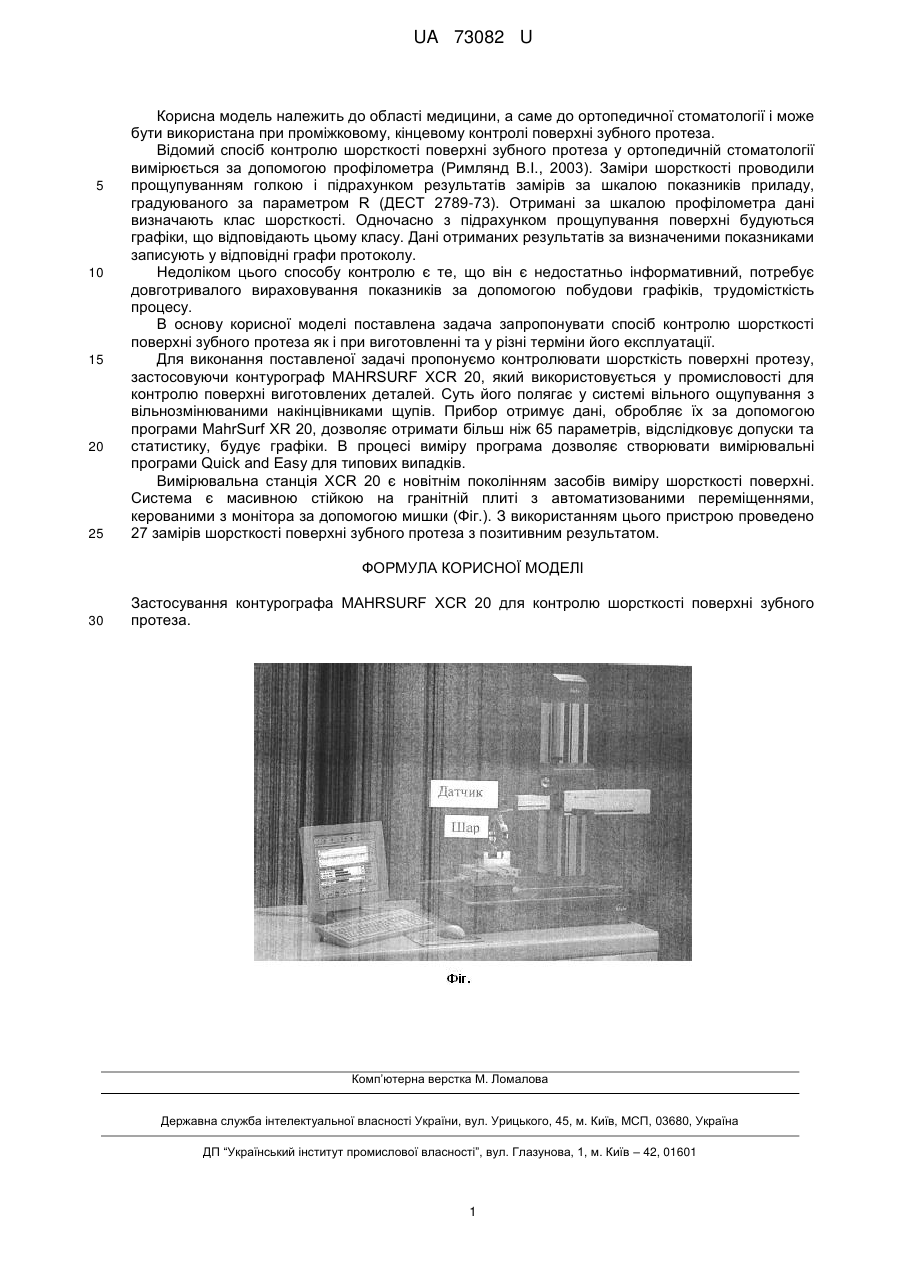

Реферат: Застосування контурографа MAHRSURF XCR 20 для контролю шорсткості поверхні зубного протеза. UA 73082 U (12) UA 73082 U UA 73082 U 5 10 15 20 25 Корисна модель належить до області медицини, а саме до ортопедичної стоматології і може бути використана при проміжковому, кінцевому контролі поверхні зубного протеза. Відомий спосіб контролю шорсткості поверхні зубного протеза у ортопедичній стоматології вимірюється за допомогою профілометра (Римлянд В.І., 2003). Заміри шорсткості проводили прощупуванням голкою і підрахунком результатів замірів за шкалою показників приладу, градуюваного за параметром R (ДЕСТ 2789-73). Отримані за шкалою профілометра дані визначають клас шорсткості. Одночасно з підрахунком прощупування поверхні будуються графіки, що відповідають цьому класу. Дані отриманих результатів за визначеними показниками записують у відповідні графи протоколу. Недоліком цього способу контролю є те, що він є недостатньо інформативний, потребує довготривалого вираховування показників за допомогою побудови графіків, трудомісткість процесу. В основу корисної моделі поставлена задача запропонувати спосіб контролю шорсткості поверхні зубного протеза як і при виготовленні та у різні терміни його експлуатації. Для виконання поставленої задачі пропонуємо контролювати шорсткість поверхні протезу, застосовуючи контурограф MAHRSURF XCR 20, який використовується у промисловості для контролю поверхні виготовлених деталей. Суть його полягає у системі вільного ощупування з вільнозмінюваними накінцівниками щупів. Прибор отримує дані, обробляє їх за допомогою програми MahrSurf XR 20, дозволяє отримати більш ніж 65 параметрів, відслідковує допуски та статистику, будує графіки. В процесі виміру програма дозволяє створювати вимірювальні програми Quick and Easy для типових випадків. Вимірювальна станція XCR 20 є новітнім поколінням засобів виміру шорсткості поверхні. Система є масивною стійкою на гранітній плиті з автоматизованими переміщеннями, керованими з монітора за допомогою мишки (Фіг.). З використанням цього пристрою проведено 27 замірів шорсткості поверхні зубного протеза з позитивним результатом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Застосування контурографа MAHRSURF XCR 20 для контролю шорсткості поверхні зубного протеза. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
