Закупорювальний вузол для пляшки із вмістом високоякісного напою

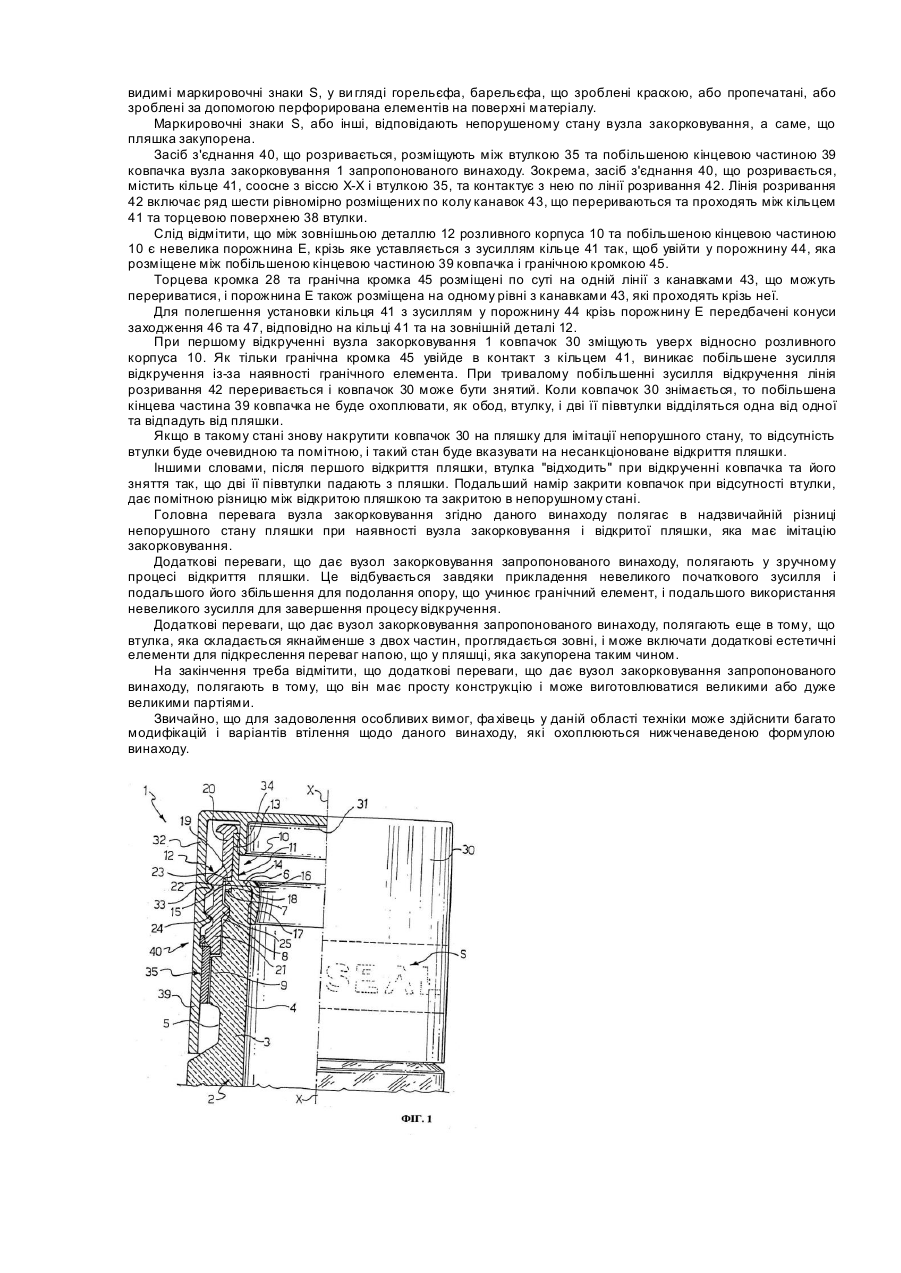

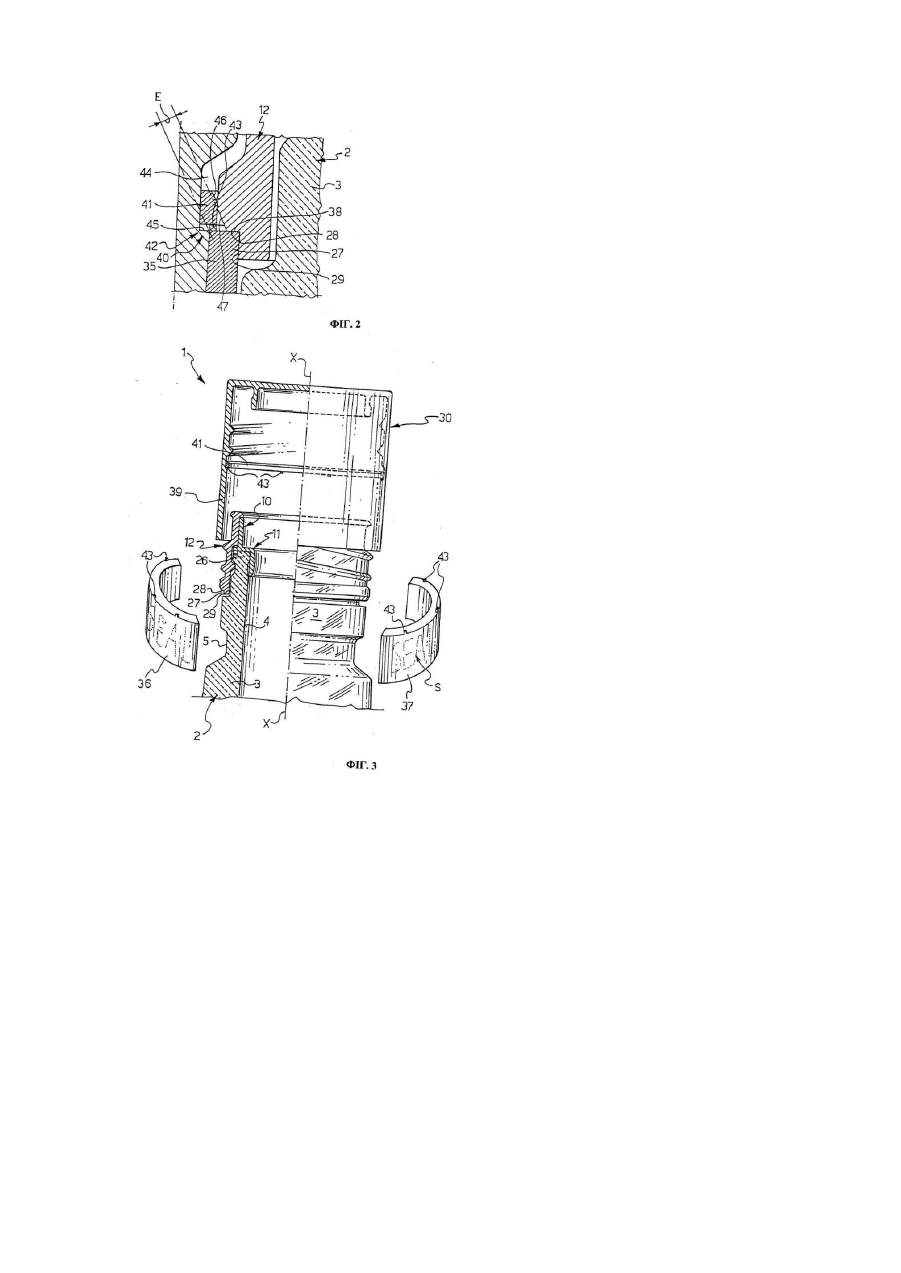

Цей винахід належить до конструкції вузла закорковування, а саме, призначений для закриття пляшок із вмістом високоякісних напоїв, де пристрій закорковування включає розливний корпус, що соосний відносно заданої осі, зафіксований в аксіальному та кутовому напрямку відносно пляшки, включає ковпачок, у якого бокові стінки мають вигляд "юбки", що закручується на розливний корпус. Як відомо, при використанні вузла закорковування такого типу, завжди намагаються виконати вузол закорковування таким чином, щоб було ясно споживачу при купівлі пляшки про непорушність вузла закорковування. Для досягнення такої мети, деякі вузли закорковування, виконують з ковпачком, що виготовляється із алюмінієвого листа та накручуються на розливний корпус так, що при відкрученні ковпачок відділяється від обода при перериванні вздовж лінії розривання. Хоча вузол закорковування такої конструкції переважно використовується, але бажано ще знати про його непорушність. Фактично алюмінієвий ободок залишається близько від ковпачка, коли пляшку повторно закривають. Задача даного винаходу полягає в розробці такої конструкції вузла закорковування, яка дозволяє уникнути такі недоліки, що ясно вказують на різницю між непорушним станом пляшки при наявності вузла закорковування і відкритої пляшки, яка має імітацію закорковування. Ця задача вирішується конструкцією вузла закорковування даного типу, який відрізняється тим, що містить втулку, яка складається як найменше з двох частин, що о хоплюють пляшку, та циліндричної кінцевої частини, яка являє собою подовження сторін ковпачка у вигляді "юбки", яка охоплює та утримує разом дві частини. Додаткові ознаки і переваги вузла закорковування згідно даного винаходу пропонуються нижче в описі переважного варіанта його втілення, який дається в якості приклада з посиланнями на додані креслення, які не обмежують винахід, згідно яких: Фіг.1 - це вертикальний вигляд із частковим розтином вузла закорковування запропонованого винаходу, Фіг.2 - частина розтину вузла закорковування згідно Фіг.1 у збільшеному масштабі, Фіг.3 - вузол закорковування у зібраному стані з окремими частинами. Запропонований на приведених кресленнях вузол закорковування переважно використовують для пляшки 2, призначеної для вмісту високоякісних напоїв, і не тільки, позначений на кресленнях загальною позицією 1. Пляшка 2 має циліндричне, відносно осі X-X, горлишко з внітрішньою поверхнею 4, зовнішньою поверхнею 5 і торцевим краєм 6. По торцу 6 зовні, пляшка має кільцеподібне заглиблення 7. На зовнішній поверхні 5 є канавка 8 та циліндричний виступ 9. Вузол закорковування 1 включає циліндричний, відносно осі X-X, розливний корпус 10, що соосний з горловиною 3 пляшки 2 і зафіксований в аксіальному та к утовому напрямку відносно пляшки. Розливний корпус 10 містить внутрішню 11 деталь і зовнішню 12 деталь, що з’єднані разом нижчеописаним способом. Внутрішня 11 деталь циліндрична відносно осі X-X, складається з циліндричної поверхні 13, фланцевої частини 14, що має зовні виступ 15 відносно циліндричної поверхні 13 , внутрішню частину 16 та циліндричну частину 17. Фланцева частина 14 притуляється зверху до торця 6 горловини пляшки. Зуб 18 виступає від виступа 15 та входить у заглиблення 7. Зуб 19 виступає з протилежної сторони виступа 15 відносно зуба 18 та має відповідне розміщення вершини. Циліндрична частина 17 взаємодіє з внутрішньою поверхнею 4 горловини 3 пляшки з визначеним зусиллям. Зовнішня деталь 12 має циліндричну поверхню 20, циліндричну поверхню 21 більшого діаметра, які утворюють внутрішній циліндр 22. Внутрішній циліндр 22 має заглиблення, в яке входить зуб 19. Зовні на циліндричній поверхні 21 більшого діаметра деталі 12 нарізана різьба 24. Кільцеподібне ребро 25 міститься на циліндричній поверхні 21 та входить в канавку 8 для утримання зовнішньої 12 і внутрішньої деталі 11 відносно пляшки 2. Циліндрична поверхня 13 внутрішньої деталі 11 і циліндрична поверхня 20 зовнішньої деталі 12 соосно підігнані одна до одної. З іншої сторони, циліндрична частина 17 внутрішньої деталі 11 і циліндрична поверхня 21 зовнішньої деталі 12 розміщені відносно одна одної на якійсь відстані та утворюють кільцеподібну порожнину 26 для розміщення горловини 3 пляшки. На циліндричній поверхні 21 зроблена канавка 27, яка має торцеву 28 кромку та поверхню 29 встановлення, діаметр якої по суті рівний зовнішньому діаметру циліндричного виступа 9 пляшки. Крім того, вузол закорковування 1 містить ковпачок 30, що складається з верхньої стінки 31 та бокових стінок 32 у ви гляді "юбки". Бокові стінки 32 мають усередині різьбу 33, яка входить у зачеплення з різьбою 24 при закрученні. Циліндричний виступ 34, що відходить від верхньої стінки 31 ковпачка забезпечує герметичний зв’язок з розливним корпусом 10 через внутрішню деталь 11. Вузол закорковування 1 запропонованого винаходу також містить втулк у 35 соосну з оссю Х-Х, яка складається принаймні з двох частин. У запропонованому варіанті втілення винаходу втулка 35 складається з двох частин, піввтулки 36 і піввтулки 37, що підігнані одна до одної. Втулка 35 охоплює пляшку 2 на рівні циліндричного виступа 9 та контактує з поверхнею встановлення 29 зовнішньої деталі 12 розливного корпуса 10. Слід відмітити, що торець 38 втулки 35 упирається в торцеву кромку 28. Вузол закорковування 1 запропонованого винаходу також має побільшену кінцеву частин у 39 ковпачка, яка являє собою побільшення бокової стінки 32 ковпачка у вигляді юбки. Побільшена кінцева частина 39 ковпачка утворює обод навколо втулки 35 та тримає обидві її частини разом дві піввтулки 36, 37. Ковпачок з побільшеною кінцевою частиною переважно виготовляються з прозорого пластика, наприклад, з полістеролу або полікарбонату. Втулку 35 переважно виготовляють з пластмаси яскравого кольору, наприклад, червоного, де розміщені видимі маркировочні знаки S, у ви гляді горельєфа, барельєфа, що зроблені краскою, або пропечатані, або зроблені за допомогою перфорирована елементів на поверхні матеріалу. Маркировочні знаки S, або інші, відповідають непорушеному стану вузла закорковування, а саме, що пляшка закупорена. Засіб з'єднання 40, що розривається, розміщують між втулкою 35 та побільшеною кінцевою частиною 39 ковпачка вузла закорковування 1 запропонованого винаходу. Зокрема, засіб з'єднання 40, що розривається, містить кільце 41, соосне з віссю Х-Х і втулкою 35, та контактує з нею по лінії розривання 42. Лінія розривання 42 включає ряд шести рівномірно розміщених по колу канавок 43, що перериваються та проходять між кільцем 41 та торцевою поверхнею 38 втулки. Слід відмітити, що між зовнішньою деталлю 12 розливного корпуса 10 та побільшеною кінцевою частиною 10 є невелика порожнина Е, крізь яке уставляється з зусиллям кільце 41 так, щоб увійти у порожнину 44, яка розміщене між побільшеною кінцевою частиною 39 ковпачка і гранічною кромкою 45. Торцева кромка 28 та гранічна кромка 45 розміщені по суті на одній лінії з канавками 43, що можуть перериватися, і порожнина Ε також розміщена на одному рівні з канавками 43, які проходять крізь неї. Для полегшення установки кільця 41 з зусиллям у порожнину 44 крізь порожнину Ε передбачені конуси заходження 46 та 47, відповідно на кільці 41 та на зовнішній деталі 12. При першому відкрученні вузла закорковування 1 ковпачок 30 зміщують уверх відносно розливного корпуса 10. Як тільки гранічна кромка 45 увійде в контакт з кільцем 41, виникає побільшене зусилля відкручення із-за наявності гранічного елемента. При тривалому побільшенні зусилля відкручення лінія розривання 42 переривається і ковпачок 30 може бути знятий. Коли ковпачок 30 знімається, то побільшена кінцева частина 39 ковпачка не буде охоплювати, як обод, втулку, і дві її піввтулки відділяться одна від одної та відпадуть від пляшки. Якщо в такому стані знову накрутити ковпачок 30 на пляшку для імітації непорушного стану, то відсутність втулки буде очевидною та помітною, і такий стан буде вказувати на несанкціоноване відкриття пляшки. Іншими словами, після першого відкриття пляшки, втулка "відходить" при відкрученні ковпачка та його зняття так, що дві її піввтулки падають з пляшки. Подальший намір закрити ковпачок при відсутності втулки, дає помітною різницю між відкритою пляшкою та закритою в непорушному стані. Головна перевага вузла закорковування згідно даного винаходу полягає в надзвичайній різниці непорушного стану пляшки при наявності вузла закорковування і відкритої пляшки, яка має імітацію закорковування. Додаткові переваги, що дає вузол закорковування запропонованого винаходу, полягають у зручному процесі відкриття пляшки. Це відбувається завдяки прикладення невеликого початкового зусилля і подальшого його збільшення для подолання опору, що учинює гранічний елемент, і подальшого використання невеликого зусилля для завершення процесу відкручення. Додаткові переваги, що дає вузол закорковування запропонованого винаходу, полягають еще в тому, що втулка, яка складається якнайменше з двох частин, проглядається зовні, і може включати додаткові естетичні елементи для підкреслення переваг напою, що у пляшці, яка закупорена таким чином. На закінчення треба відмітити, що додаткові переваги, що дає вузол закорковування запропонованого винаходу, полягають в тому, що він має просту конструкцію і може виготовлюватися великими або дуже великими партіями. Звичайно, що для задоволення особливих вимог, фа хівець у даній області техніки може здійснити багато модифікацій і варіантів втілення щодо даного винаходу, які охоплюються нижченаведеною формулою винаходу.
