Пристрій для підводного збирання і видалення забруднюючих речовин

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 73859

Опубліковано: 15.09.2005

Автор: Каменнов Володимир Олександрович

Завантажити PDF файл.

Формула / Реферат

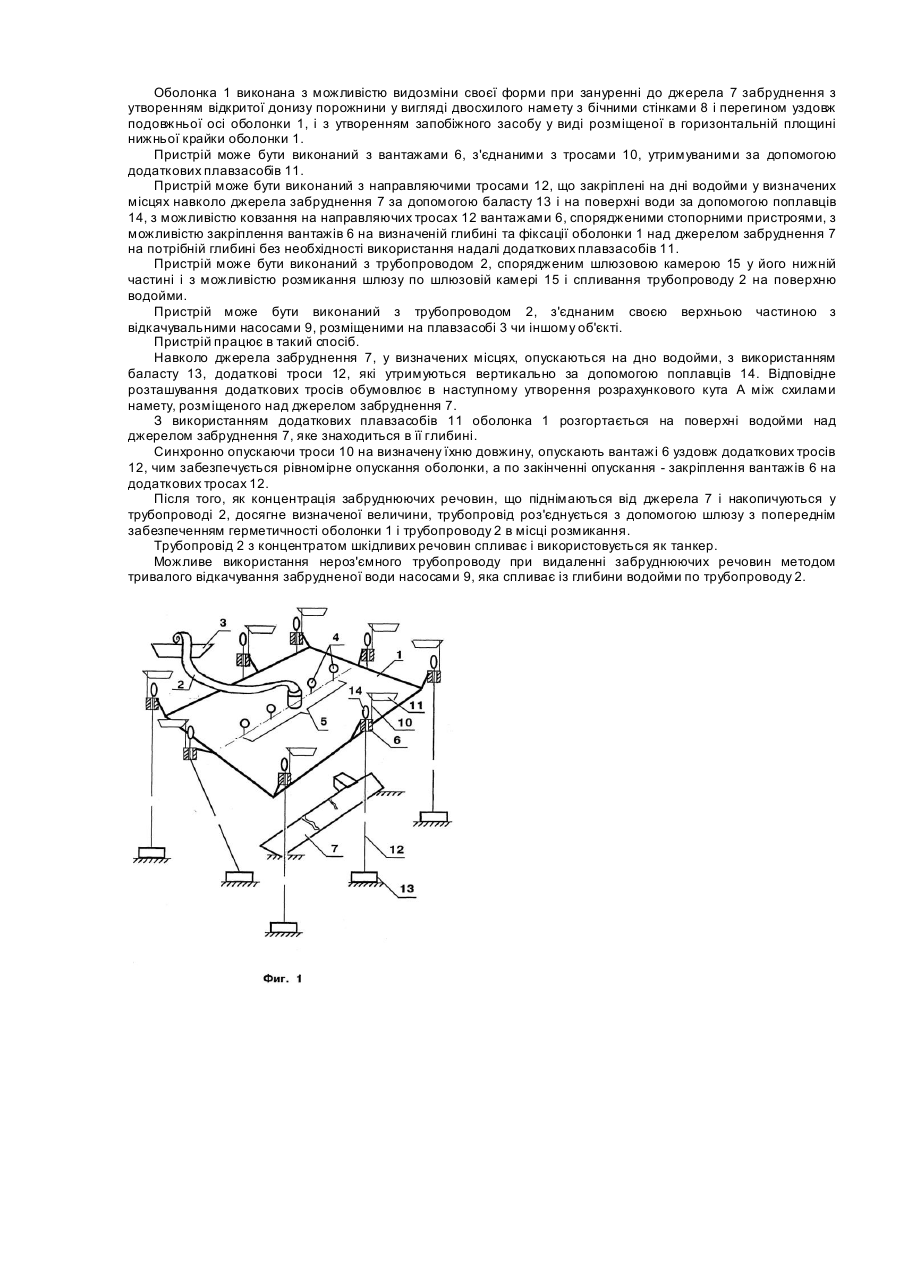

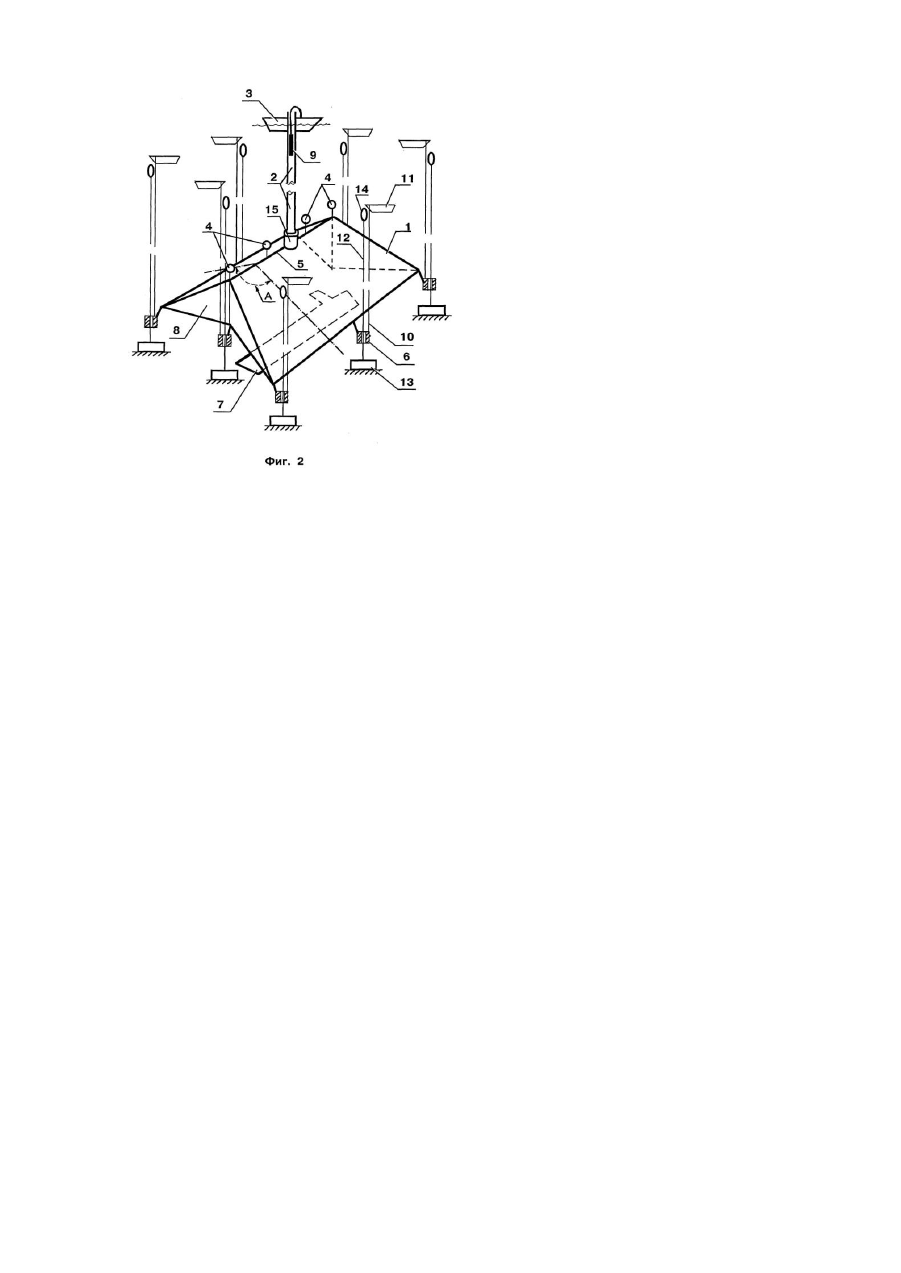

1. Пристрій для підводного збирання і видалення забруднюючих речовин, що спливають від джерела забруднення з глибини водойми, який містить тонкостінну оболонку з гнучкого пружного матеріалу, яка занурюється у водойму та здатна змінювати свою геометричну форму, утворюючи порожнину, з'єднану з однієї сторони трубопроводом із плавзасобом або з іншим об'єктом, що знаходиться на поверхні водойми, і відкриту з іншого боку, а також має запобіжний засіб, що запобігає переміщенню забруднюючих речовин з порожнини оболонки у водне середовище водойми, який відрізняється тим, що оболонка виконана плоскою, прямокутною, спорядженою поплавцями, розміщеними уздовж її подовжньої осі на її середній ділянці, і вантажами, закріпленими по її периметру, з можливістю зміни форми оболонки при зануренні її до джерела забруднення з утворенням відкритої донизу порожнини у вигляді двосхилого намету з бічними стінками і перегином уздовж подовжньої осі оболонки і з утворенням запобіжного засобу у вигляді розміщеної в горизонтальній площині нижньої крайки оболонки при досягненні кута між схилами, що дорівнює:

А = 2 arccos [(M - L) / N]

при 0<[(М - L) / М]<1,

де: М - довжина оболонки;

L - довжина середньої ділянки оболонки, спорядженої поплавцями;

N - ширина оболонки.

2. Пристрій за п. 1, який відрізняється тим, що вантажі виконані з'єднаними з тросами, утримуваними за допомогою додаткових плавзасобів.

3. Пристрій за п. 1 або п. 2, який відрізняється тим, що трубопровід виконаний зі шлюзовою камерою з можливістю розмикання шлюзу по шлюзовій камері і спливання трубопроводу на поверхню водойми.

4. Пристрій за будь-яким з пп. 1 - 3, який відрізняється тим, що трубопровід виконаний з'єднаним своєю верхньою частиною з відкачувальними насосами, розміщеними, наприклад, на плавзасобі.

5. Пристрій за будь-яким з пп. 1 - 4, який відрізняється тим, що вантажі виконані з можливістю ковзання уздовж попередньо опущених і закріплених у визначених місцях навколо джерела забруднення вертикальних додаткових тросів, а також з можливістю стопоріння вантажів на додаткових тросах на визначеній глибині.

Текст

Винахід відноситься до області підводних робіт, а саме до пристроїв для підводного збирання і видалення забруднюючих речовин, які поширюються нагору від дна водойми внаслідок їхньої позитивної плавучості. Відомий пристрій, що містить встановлені на понтонах збірники, які з'єднані з об'єктами, що знаходяться у воді, шлангами для подачі рідини [а.c. СРСР 1148807, В63С1/02]. Однак за допомогою такого пристрою збирання і транспортування з дна на поверхню забруднюючих речовин ускладнені внаслідок низької продуктивності пристрою при наявності джерел забруднення, розосереджені на великій території і при інтенсивному витіканні самої забруднюючої речовини. Відомий, прийнятий як прототип пристрій, що містить оболонку з гнучкого тонкостінного матеріалу, що занурюється у водойму і утворює порожнину, з'єднану з однієї сторони трубопроводом із плавзасобом, що знаходиться на поверхні водойми, чи з іншим об'єктом, і відкриту з іншого боку, а також споряджену запобіжним засобом, що запобігає обміну умісту порожнини оболонки і середовища водойми [а.с. СРСР 1049351, В63С11/44]. Використовувати його як уловлювач забруднюючих речовин, які спливають від дна на великій території, вимагає застосування об'ємних каркасних конструкцій, улаштування яких ускладнено при великій глибині водойми. Створення запобіжного засобу пристрою, що запобігає обміну умісту порожнини оболонки і середовища водойми, ускладнено у випадку великих глибин, великих територій і неефективне при складному рельєфі дна. В основу винаходу поставлене завдання досягнення підводного збирання і видалення забруднюючих речовин, шляхом того, що оболонка виконана плоскою, прямокутною, тонкостінною, із гнучкого пружного матеріалу, споряджена поплавцями, розміщеними уздовж її подовжньої осі на її середній ділянці, і вантажами, розміщеними по її периметру, з можливістю видозміни форми оболонки при зануренні її до джерела забруднення з утворенням відкритої донизу порожнини у вигляді двосхилого намету з бічними стінками і перегином уздовж подовжньої осі оболонки, і з утворенням запобіжного засобу у виді розміщеної в горизонтальній площині крайки оболонки при досягненні кута між схилами, рівному: А=2arccos [(Μ-L)/Ν] при 0

Дивитися

Додаткова інформація

Назва патенту англійською

Appliance for underwater collection and removal of polluting substances

Назва патенту російською

Устройство для подводного сбора и удаления загрязняющих веществ

МПК / Мітки

МПК: E02B 15/04, B63C 7/00, B63C 11/00

Мітки: збирання, підводного, речовин, забруднюючих, пристрій, видалення
