Пневматична машина для розсіювання мінеральних добрив

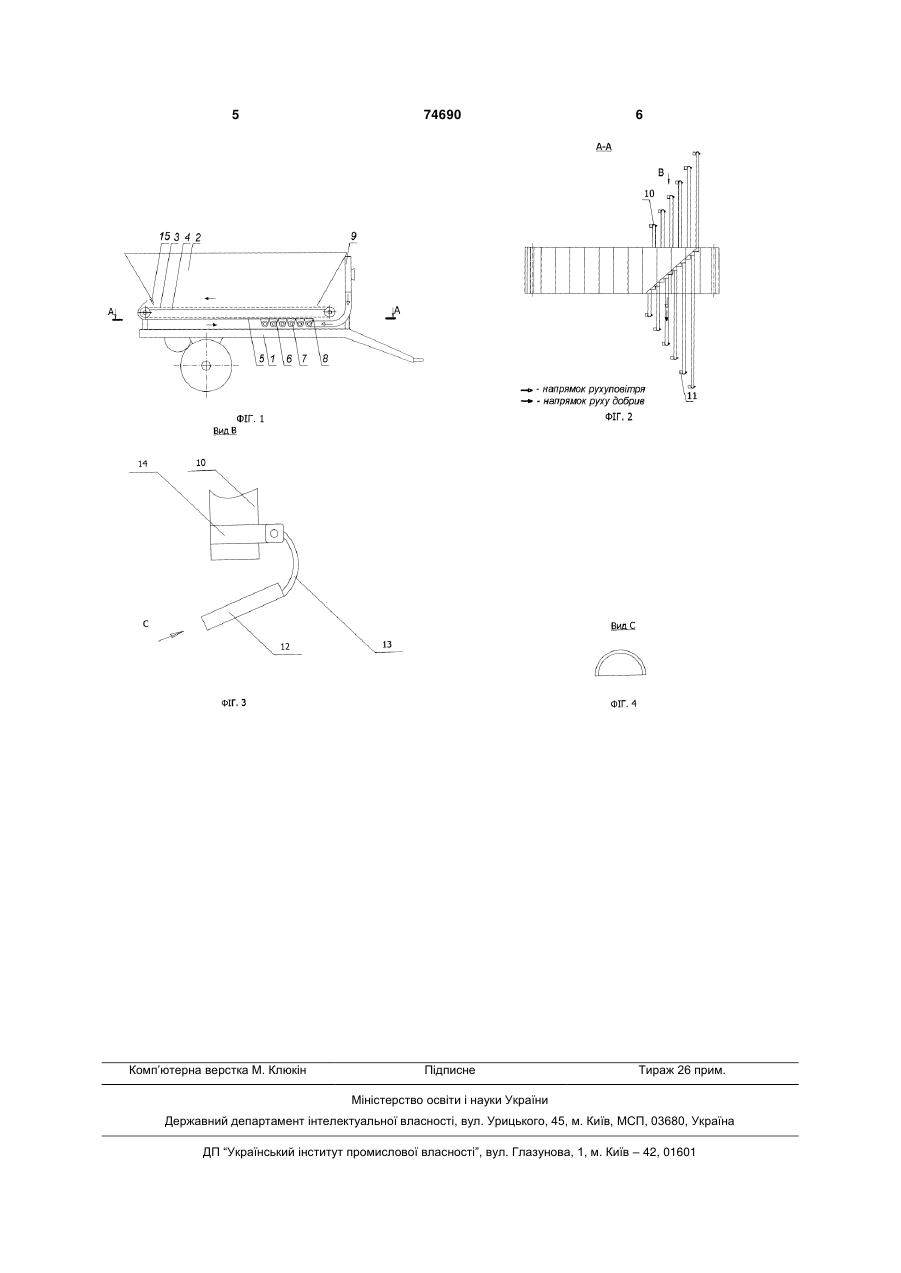

Пневматична машина для розсіювання мінеральних добрив, яка містить встановлений на рамі 3 74690 4 робочою поверхнею кожного з пасивних розсіюваПриклад виконання пневматичної машини для чів, виконаних в вигляді плоских пластин, встановрозсіювання мінеральних добрив пояснюється лених під кутом до горизонту, матеріал вузькою кресленням, де: смугою розподіляється по поверхні поля. фіг.1 - пневматична машина - вид збоку; Використання пасивних розсіювачів у вигляді фіг.2 - переріз А-А на фіг.1; плоских пластин встановлених під кутом до горифіг.3 - вид В на фіг.2; зонту забезпечує спрощення конструкції розсіювафіг.4 - вид С на фіг.3. чів. Пневматична машина для розсіювання мінеНедоліком машини обладнаної такими розсіюральних добрив включає встановлений на рамі 1 вачами є те, що матеріал після контакту з робочою бункер 2, перфорований живильник 3, який охопповерхнею кожного з пасивних розсіювачів розполює його днище 4 і монтується на двох валах, тяділяється по поверхні поля вузькою смугою, внаговий орган перфорованого живильника виконаслідок чого для забезпечення прийнятної нерівноний, наприклад, прутково-пластинчастим, під нижмірності доводиться збільшувати кількість ньою ланкою живильника встановлений жолоб 5, матеріалопроводів. один кінець якого огинає вал живильника, а обріз Задачею винаходу є пневматична машина для його протилежного кінця виконаний під гострим розсіювання мінеральних добрив, в якій шляхом кутом до повздовжньої осі бункера 2, лійки 6 і еженового виконання форми пасивного розсіювача ктори 7 змонтовані біля обрізу жолоба 8. На рамі 1 забезпечується підвищення рівномірності розсіювстановлене джерело стиснутого повітря 9, з яким вання матеріалу при збереженні простоти конструз'єднані матеріалопроводи 10, які розміщені під кції. жолобом 5 і спрямовані упоперек повздовжньої осі Поставлена задача вирішується завдяки тому, бункера 2. На вихідних кінцях матеріалопроводів що в пневматичній машині для розсіювання міне10 змонтовані пасивні розсіювачі 11, які встановральних добрив, яка включає встановлений на лені під кутом до горизонту і кожен з яких включає рамі бункер, перфорований живильник який охопвідбивач 12, поверхня якого виконана циліндричлює його днище і монтується на двох валах, під ною і опуклою стороною повернута в напрямку нижньою ланкою живильника встановлений жовихідного кінця матеріалопровода, держак 13, який лоб, один кінець якого огинає вал живильника, а в свою чергу кронштейном 14 закріплюється до обріз його протилежного кінця виконаний під гостматеріалопроводу. рим кутом до повздовжньої осі бункера, пристрої Перед початком роботи в бункер пневматичної для подачі матеріалу в матеріалопроводи змонтомашини завантажується матеріал, залежно від вані біля обрізу жолоба, на рамі встановлене джевиду якого відбивач встановлюють держаком під рело стиснутого повітря, з яким з'єднані матеріавідповідним кутом до горизонту. лопроводи, які розміщені під жолобом і спрямовані При роботі даної машини, завантажений в буупоперек повздовжньої осі бункера, на вихідних нкер 2 матеріал виноситься у відрегульованій закінцях матеріалопроводів змонтовано пасивні розслінкою 15 дозі, верхньою ланкою живильника 3 із сіювачі матеріалу встановлені під кутом до горибункера 2 і подається на жолоб 5, по якому трансзонту, відповідно до винаходу, робоча поверхня портується нижньою ланкою живильника 3 у звокожного з пасивних розсіювачів виконана циліндротному напрямку. Стиснуте повітря від джерела 9 ричною і опуклою стороною повернута в напрямку поступає в матеріалопроводи 10. Матеріал, який вихідного кінця матеріалопровода. транспортується по жолобу 5 при переході його Завдяки такому виконанню пневматичної маобрізу 8 просівається крізь перфорації (міжпруткошини для розсіювання мінеральних добрив частивий простір) нижньої ланки живильника 3 в лійки 6, нки матеріалу після контакту з робочою поверхнею через які поступає також в ежектори 7. В останніх кожного пасивного розсіювача встановленого під матеріал змішується з повітряним потоком і утвокутом до горизонту відбиваються під різними кутарена аеросуміш транспортується по матеріалопми до поверхні поля і в різних напрямках відносно роводах 10 до змонтованих на їх вихідних кінцях робочої ширини захвата, таким чином, що за кожпасивних розсіювачів 11, які встановлені під кутом ним пасивним розсіювачем утворюється сектор до горизонту. Контактуючи з робочою поверхнею розсіювання в межах 180, завдяки цьому матеріал кожного розсіювача, яка виконана циліндричною і розсіюється по поверхні поля широкою смугою. В опуклою стороною повернута в напрямку вихіднорезультаті такого розсіювання, суміжні смуги перего кінця матеріалопровода, матеріал широкою кривають одна одну, що призводить до підвищенсмугою рівномірно розсіюється по поверхні поля, в ня рівномірності розсіювання мінеральних добрив. результаті чого суміжні смуги перекривають одна одну, що призводить до підвищення рівномірності розсіювання мінеральних добрив. 5 Комп’ютерна верстка M. Клюкін 74690 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
