Спосіб захисту від обростання підводної поверхні корпусів суден і споруд, які переміщаються в морській воді

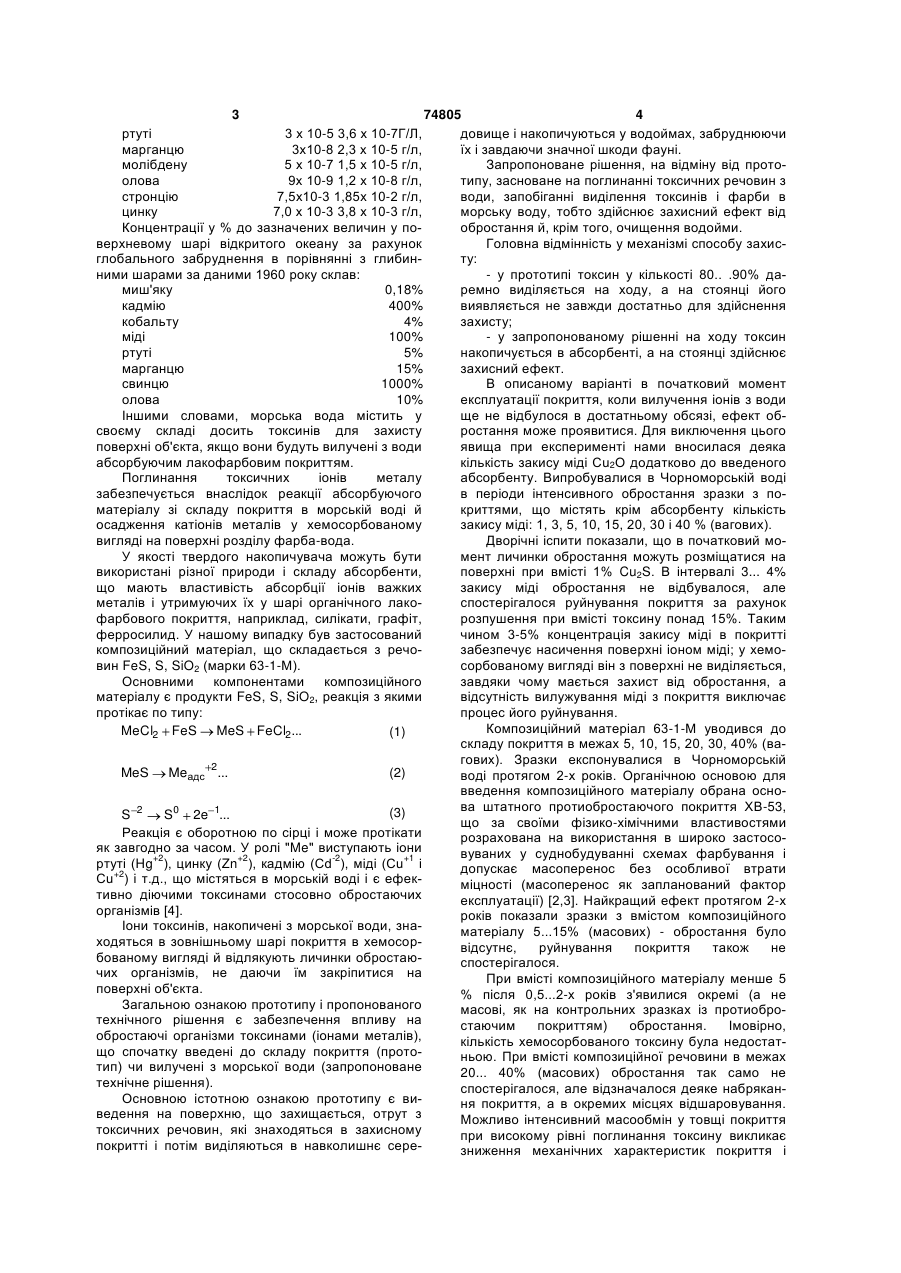

Спосіб захисту від обростання підводної поверхні корпусів суден і споруд, які переміщаються в морській воді, що включає покривання підводної частини корпусів захисним складом, який відрізняється тим, що як захисний склад використовують речовину для акумулювання токсинів з морської води - композиційний матеріал FeS, S, SіО2, що забезпечує нагромадження токсинів під час руху судна і виділення їх у воду при стоянці, виключаючи тим самим обростання поверхні мікроорганізмами. (19) (21) 2002064997 (22) 17.06.2002 (24) 15.02.2006 (46) 15.02.2006, Бюл. № 2, 2006 р. (72) Шевченко Ольга Федорівна, Карпенко Віктор Андрійович, Ожиганов Юрій Григорович, Кислицька Галина Єрефеївна, Рибалов Ігор Іванович, Ожиганов Олег Юрійович (73) СЕВАСТОПОЛЬСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ (56) Рагг М. Захист морських суден від корозії й обростання / М.Рагг. , - Л.С.,1960. - С.250 3 74805 4 ртуті 3 х 10-5 3,6 х 10-7Г/Л, довище і накопичуються у водоймах, забруднюючи марганцю 3х10-8 2,3 х 10-5 г/л, їх і завдаючи значної шкоди фауні. молібдену 5 х 10-7 1,5 х 10-5 г/л, Запропоноване рішення, на відміну від протоолова 9х 10-9 1,2 х 10-8 г/л, типу, засноване на поглинанні токсичних речовин з стронцію 7,5х10-3 1,85х 10-2 г/л, води, запобіганні виділення токсинів і фарби в цинку 7,0 х 10-3 3,8 х 10-3 г/л, морську воду, тобто здійснює захисний ефект від Концентрації у % до зазначених величин у пообростання й, крім того, очищення водойми. верхневому шарі відкритого океану за рахунок Головна відмінність у механізмі способу захисглобального забруднення в порівнянні з глибинту: ними шарами за даними 1960 року склав: - у прототипі токсин у кількості 80.. .90% дамиш'яку 0,18% ремно виділяється на ходу, а на стоянці його кадмію 400% виявляється не завжди достатньо для здійснення кобальту 4% захисту; міді 100% - у запропонованому рішенні на ходу токсин ртуті 5% накопичується в абсорбенті, а на стоянці здійснює марганцю 15% захисний ефект. свинцю 1000% В описаному варіанті в початковий момент олова 10% експлуатації покриття, коли вилучення іонів з води Іншими словами, морська вода містить у ще не відбулося в достатньому обсязі, ефект обсвоєму складі досить токсинів для захисту ростання може проявитися. Для виключення цього поверхні об'єкта, якщо вони будуть вилучені з води явища при експерименті нами вносилася деяка абсорбуючим лакофарбовим покриттям. кількість закису міді Сu2O додатково до введеного Поглинання токсичних іонів металу абсорбенту. Випробувалися в Чорноморській воді забезпечується внаслідок реакції абсорбуючого в періоди інтенсивного обростання зразки з поматеріалу зі складу покриття в морській воді й криттями, що містять крім абсорбенту кількість осадження катіонів металів у хемосорбованому закису міді: 1, 3, 5, 10, 15, 20, 30 і 40 % (вагових). вигляді на поверхні розділу фарба-вода. Дворічні іспити показали, що в початковий моУ якості твердого накопичувача можуть бути мент личинки обростання можуть розміщатися на використані різної природи і складу абсорбенти, поверхні при вмісті 1% Cu2S. В інтервалі 3... 4% що мають властивість абсорбції іонів важких закису міді обростання не відбувалося, але металів і утримуючих їх у шарі органічного лакоспостерігалося руйнування покриття за рахунок фарбового покриття, наприклад, силікати, графіт, розпушення при вмісті токсину понад 15%. Таким ферросилид. У нашому випадку був застосований чином 3-5% концентрація закису міді в покритті композиційний матеріал, що складається з речозабезпечує насичення поверхні іоном міді; у хемовин FeS, S, SiO2 (марки 63-1-М). сорбованому вигляді він з поверхні не виділяється, Основними компонентами композиційного завдяки чому мається захист від обростання, а матеріалу є продукти FeS, S, SiO2, реакція з якими відсутність вилужування міді з покриття виключає протікає по типу: процес його руйнування. Композиційний матеріал 63-1-М уводився до MeCl2 FeS MeS FeCl2... (1) складу покриття в межах 5, 10, 15, 20, 30, 40% (вагових). Зразки експонувалися в Чорноморській MeS Meадс 2... (2) воді протягом 2-х років. Органічною основою для введення композиційного матеріалу обрана основа штатного протиобростаючого покриття ХВ-53, 2 0 1 (3) S S 2e ... що за своїми фізико-хімічними властивостями Реакція є оборотною по сірці і може протікати розрахована на використання в широко застосояк завгодно за часом. У ролі "Me" виступають іони вуваних у суднобудуванні схемах фарбування і +2 +2 -2 +1 ртуті (Hg ), цинку (Zn ), кадмію (Сd ), міді (Сu і допускає масоперенос без особливої втрати Сu+2) і т.д., що містяться в морській воді і є ефекміцності (масоперенос як запланований фактор тивно діючими токсинами стосовно обростаючих експлуатації) [2,3]. Найкращий ефект протягом 2-х організмів [4]. років показали зразки з вмістом композиційного Іони токсинів, накопичені з морської води, знаматеріалу 5...15% (масових) - обростання було ходяться в зовнішньому шарі покриття в хемосорвідсутнє, руйнування покриття також не бованому вигляді й відлякують личинки обростаюспостерігалося. чих організмів, не даючи їм закріпитися на При вмісті композиційного матеріалу менше 5 поверхні об'єкта. % після 0,5...2-х років з'явилися окремі (а не Загальною ознакою прототипу і пропонованого масові, як на контрольних зразках із протиобротехнічного рішення є забезпечення впливу на стаючим покриттям) обростання. Імовірно, обростаючі організми токсинами (іонами металів), кількість хемосорбованого токсину була недостатщо спочатку введені до складу покриття (протоньою. При вмісті композиційної речовини в межах тип) чи вилучені з морської води (запропоноване 20... 40% (масових) обростання так само не технічне рішення). спостерігалося, але відзначалося деяке набряканОсновною істотною ознакою прототипу є виня покриття, а в окремих місцях відшаровування. ведення на поверхню, що захищається, отрут з Можливо інтенсивний масообмін у товщі покриття токсичних речовин, які знаходяться в захисному при високому рівні поглинання токсину викликає покритті і потім виділяються в навколишнє серезниження механічних характеристик покриття і 5 74805 6 порушення його суцільності. бенту в штатне протиобростаюче покриття Другим варіантом експерименту було випроневисокої якості призводить до істотного бування протиобростаючих властивостей у підвищення його ефективності за рахунок втриштатній фарбі ХВ-53 (середньої по захисній мання іонів металу композитом усередині фарби і здатності і малому терміну захисної дії, приблизно зменшення його непродуктивних втрат у морську 1 рік) з додаванням композиційного матеріалу в воду. кількості 3...30%. Дворічні випробування показали, Бібліографічний список: що непофарбовані зразки за 6 місяців обростали 1.Заявка на патент Великобританії, № 2136 цілком суцільним шаром, пофарбовані штатною Е08, МКИ. У 63 1359/80,1984. фарбою ХВ-53 (по грунту ВЛ-02 і емалі ХС-720) 2.Іскра Е.В, Лакофарбові матеріали і покриття обросли на 50% площі, зразки з 3...4% композита в суднобудуванні/ Е.В.Іскра. -Л.С., 1984, С.368. через 2 роки мали на окремих ділянках водорості 3.Іскра Е.В., Технологія охорони суден/Е. В товщиною до 4 мм, а зразки з 5...30% композита Іскра., E.І Куцевалова. . - Л.С.,1981.-, С.300. через 2 роки обростань не мали. Особливо важли4.Рагг М. Захист морських суден від корозії й вим є той факт, що термін служби покриття може обростання / М.Рагг. , - Л.С.,1960. - С.250 значно перевищити термін служби існуючих 5.Sea Technology, November, . - 2001, - №11 . відомих протиобрастаючих фарб, що дозволить у С. 48-50. морському флоті збільшити міждоковий період 6.Попов Н.И., Морська вода / Попов Н.И., Феексплуатації. доров К.Н., Орлів В.М., - М., У “Наука”,-1979., Таким чином, уведення композитного абсорС.327. Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
