Пристрій для повітряного охолодження днища поду доменної печі

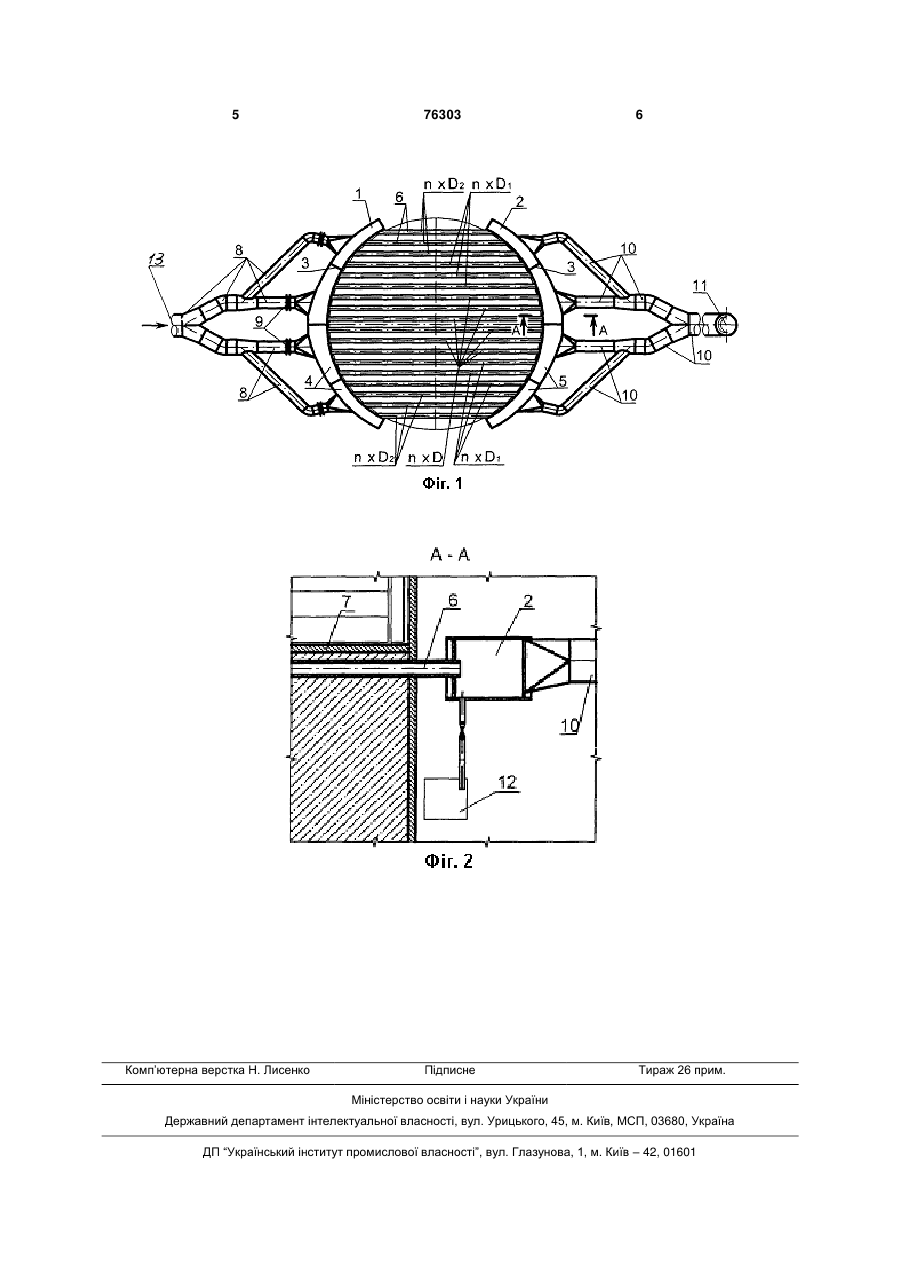

1. Пристрій для повітряного охолодження днища поду доменної печі, який містить труби повітряного охолодження, розміщені в ньому го C2 1 3 76303 4 ся з суттєвими ознаками винаходу, який заявляВстановлення регулюючих клапанів на підвіється, є: труби повітряного охолодження днища дних до секторів напірного колектору повітровоподу доменної печі, напірний колектор з підводах охолоджуючого повітря дозволяє оптимізувадом, скидний колектор з відводом, та засіб зміни ти витрати повітря по зонам поду. витрат повітря. Таким чином, сукупність суттєвих ознак заявНедоліком пристрою за прототипом є неможляємого винаходу забезпечує можливість регуливість в процесі його експлуатації регулювати лювання по зонам поду кількості подаваємого по температурним зонам поду кількість охолоохолоджуючого повітря, що подається, що забезджуючого повітря, що подається, та, таким чипечує рівномірність охолодження поду, збільшує ном, забезпечувати рівномірність охолодження тривалість строку служби печі. поду, що, в свою чергу, скорочує строк служби Пристрій для повітряного охолодження поду печі. доменної печі пояснюється кресленнями, де В основу винаходу поставлено задачу удона Фіг.1 наведений пристрій, вигляд зверху, сконалити пристрій для повітряного охолодження на Фіг.2 - розріз А-А на Фіг.1. поду доменної печі шляхом забезпечення можПристрій для повітряного охолодження поду ливості регулювання інтенсивності охолодження доменної печі містить напірний 1 та скидний 2 поду доменної печі по температурним зонам за колектори, які мають перемінні перерізи та викорахунок регулювання кількості охолоджуючого нані поділеними перегородками 3 на окремі секповітря, що подається, що забезпечує диферентори. Напірний колектор 1 поділений перегородційоване тепловідбирання по температурним ками 3 на чотири окремі сектори 4, а скидний зонам поду, відповідне їх температурному стану. колектор 2 - на чотири окремі сектори 5. З сектоПоставлена задача вирішується тим, що у рами 4, напірного та секторами 5 скидного колекпристрої для повітряного охолодження поду доторів з'єднані труби 6 повітряного охолодження, менної печі, який містить труби повітряного оховстановлені під металевим днищем 7 у вогнетрилодження, розміщені у горизонтальному перерізі вкому бетоні. Внаслідок того, що кількість тепла, поду доменної печі, з'єднані з напірним колектояке відводиться, для кожної зони інша (в залежром, обладнаним підводом охолоджуючого повітності від її температури), охолоджуючі труби маря, та із скидним колектором, обладнаним відвоють різний діаметр (Д, Д1, Д2). дом нагрітого повітря, та засоби регулювання До напірного 1 колектора охолоджуюче повівитрати повітря, відповідно до винаходу, напіртря від підводу 13 подається підвідними повітроний та скидний колектори розділені перегородкаводами 8, на яких встановлені регулюючі клапани ми на окремі сектори з перемінним перерізом та 9. обладнані відповідно підвідними та відвідними Скидний 2 колектор відвідними повітроводаповітроводами, з'єднаними з підводом та відвоми 10 з'єднаний з відводом 11, а під скидним кодом, причому засоби регулювання витрати повітлектором 2 розташований жолоб 12 для зливу ря встановлені на підвідних до секторів напірного утвореного конденсату. колектора повітроводах охолоджуючого повітря, Пристрій для повітряного охолодження поду а труби повітряного охолодження виконані різнодоменної печі працює наступним чином. го діаметра та з'єднані з секторами колекторів, В процесі експлуатації доменної печі рідкі при цьому, труби з більшим діаметром з'єднані з продукти плавки накопичується у горні доменної центральними секторами колекторів, а труби з печі, нагріваючи футерівку, яка спирається на меншим діаметром - з периферійними секторами металеве днище 7. колекторів. Крім того у якості засобів регулюванДля охолодження днища 7 поду відкривають ня витрати повітря встановлені регулюючі клапарегулюючі клапани 9, подають охолоджуюче пони. вітря з підводу 13 підвідними повітроводами 8 до Причинно-наслідковий зв'язок між суттєвими напірного колектора 1. Рухаючись трубами 6, ознаками технічного рішення, яке заявляється, та повітря, нагріваючись, охолоджує под, після чого технічним результатом, який досягається, поляз труб повітряного охолодження попадає до скигає у наступному. дного колектора 2 та відводом 11 нагрітого повітВиконання труб повітряного охолодження з ря виводиться з системи повітряного охолодженрізним прохідним перерізом та з'єднання їх з секня поду. торами напірного та скидного колекторів, забезВнаслідок того, що труби 6 повітряного охопечує тепловідбір, відповідний до різниці темпелодження з більшим прохідним перерізом (Д) ратур між найбільш гарячою осьовою та більш встановлені напроти центральних секторів напірхолодною периферійною зонами поду. ного колектора 1, а з меншим перерізом (Д1 Д2) Виконання напірного та скидного колекторів з в міру наближення до периферійних секторів наперемінним прохідним перерізом та їх розділення пірного колектора 1, забезпечується рівномірне перегородками на сектори, забезпечує необхідохолодження поду доменної печі по всьому гориний напор повітряного середовища у напірному зонтальному перерізу, що, як наслідок, подовжує підвідному колекторі по секторам, відповідним міжремонтний період роботи печі. визначеним температурним дільницям поду. 5 Комп’ютерна верстка Н. Лисенко 76303 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
