Пристрій для повітряного охолодження днища поду доменної печі

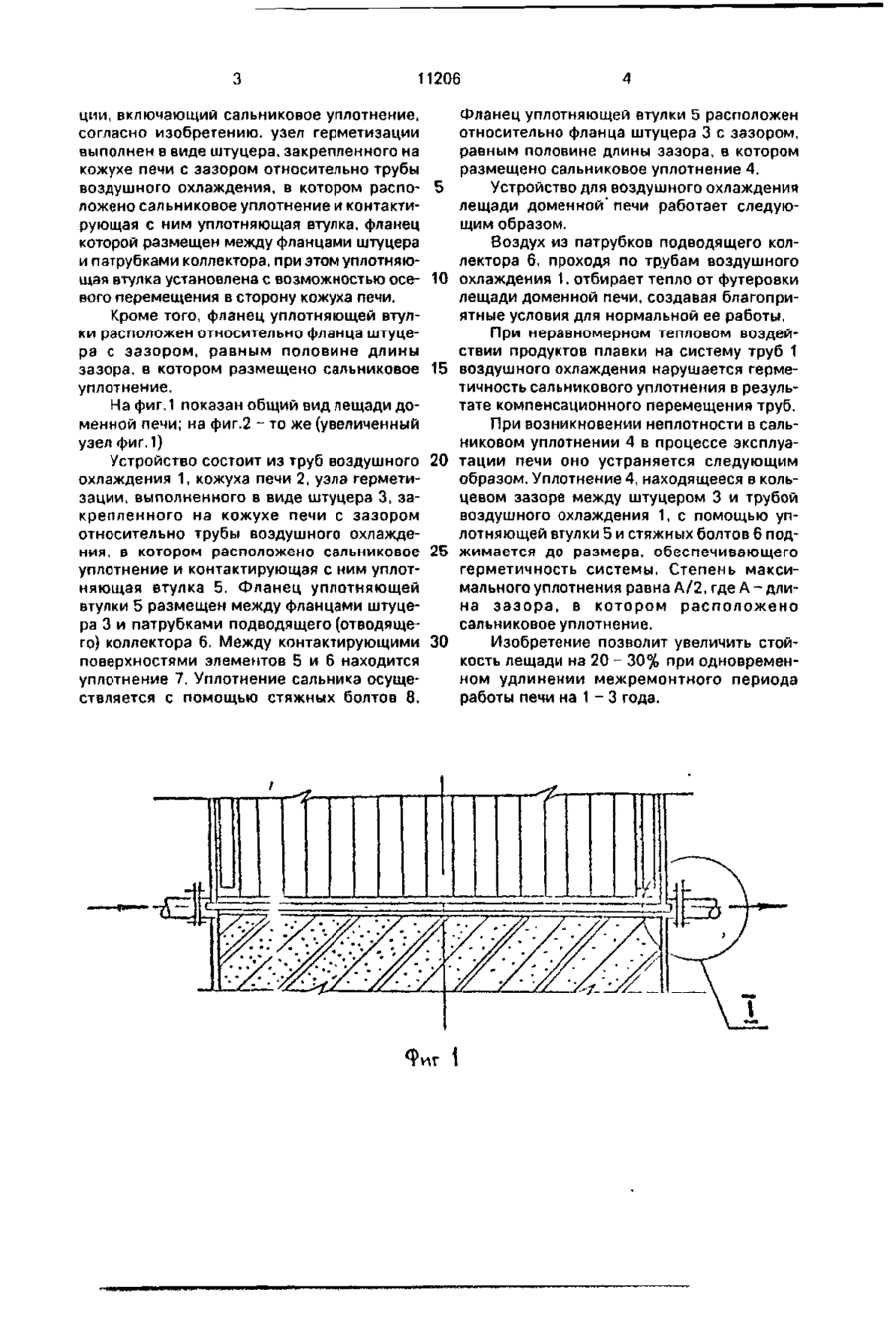

1. Устройство для воздушного охлаждения днища лещади доменной печи, содержащее трубы воздушного охлаждения, выступающие за кожух печи, патрубки подводящих и отводящих коллекторов и узел герметизации, включающий сальниковое уплотнение, о т л и ч а ю щ е е с я тем, что узел герметизации выполнен в виде штуцера, закрепленного на кожухе печи с зазором относительно трубы воздушного охлаждения, в котором расположено сальниковое уплотнение и контактирующая с ним уплотняющая втулка, фланец которой размещен между фланцами штуцера и патрубками коллектора, при этом уплотняющая втулка установлена с возможностью осевого перемещения в сторону кожуха печи. 2. Устройство по п . 1 , о т л и ч а ю щ е е с я тем, что фланец уплотняющей втулки расположен относительно фланца штуцера с зазором, равным половине длины зазора, в котором размещено сальниковое уплотнение. ю Изобретение относится к области черной металлургии, в частности и доменному производству. Известно устройство для воздушного охлаждения днища лещади доменной печи, которое содержит трубы воздушного охлаждения, патрубки подводящих и отводящих коллекторов, установленные в отверстиях кожуха печи, причем патрубки подводящих и отводящих коллекторов снабжены съемными вставками на участке между кожухом и коллекторами и жестко закреплены в отверстиях кожуха, а трубы воздушного охлаждения выступают за кожух печи и примыкают входными и выходными торцами к граничной плоскости съемных вставок и соосно пропущены внутри патрубков подводящих и отводящих коллекторов, а кольце вые полости между внутренней поверхностью патрубков и внешней поверхностью труб воздушного охлаждения заполнены сальниковым уплотнением [1]. Недостатком этого устройства является невозможность в процессе его эксплуатации без отключения воздушного охлаждения восстановить герметичность путем уплотнения сальниковой набивки. Целью изобретения является повышение стойкости лещади за счет увеличения надежности герметизации. Поставленная цель достигается тем, что в устройстве для воздушного охлаждения днища лещади доменной печи, содержащем трубы воздушного охлаждения выступающие за кожух печи, патрубки подводящих и отводящих коллекторов и узел герметиза о О 11206 ции, включающий сальниковое уплотнение, согласно изобретению, узел герметизации выполнен в виде штуцера, закрепленного на кожухе печи с зазором относительно трубы воздушного охлаждения, в котором распо- 5 ложено сальниковое уплотнение и контактирующая с ним уплотняющая втулка, фланец которой размещен между фланцами штуцера и патрубками коллектора, при этом уплотняющая втулка установлена с возможностью осе- 10 вого перемещения в сторону кожуха печи. Кроме того, фланец уплотняющей втулки расположен относительно фланца штуцера с зазором, равным половине длины зазора, в котором размещено сальниковое 15 уплотнение. На фиг.1 показан общий вид лещади доменной печи; на фиг.2 - то же (увеличенный узел фиг.1) Устройство состоит из труб воздушного 20 охлаждения 1, кожуха печи 2, узла герметизации, выполненного в виде штуцера 3, закрепленного на кожухе печи с зазором относительно трубы воздушного охлаждения, в котором расположено сальниковое 25 уплотнение и контактирующая с ним уплотняющая втулка 5. Фланец уплотняющей втулки 5 размещен между фланцами штуцера 3 и патрубками подводящего (отводящего) коллектора 6. Между контактирующими 30 поверхностями элементов 5 и б находится уплотнение 7. Уплотнение сальника осуществляется с помощью стяжных болтов 8.
