Спосіб визначення об’ємів грунту

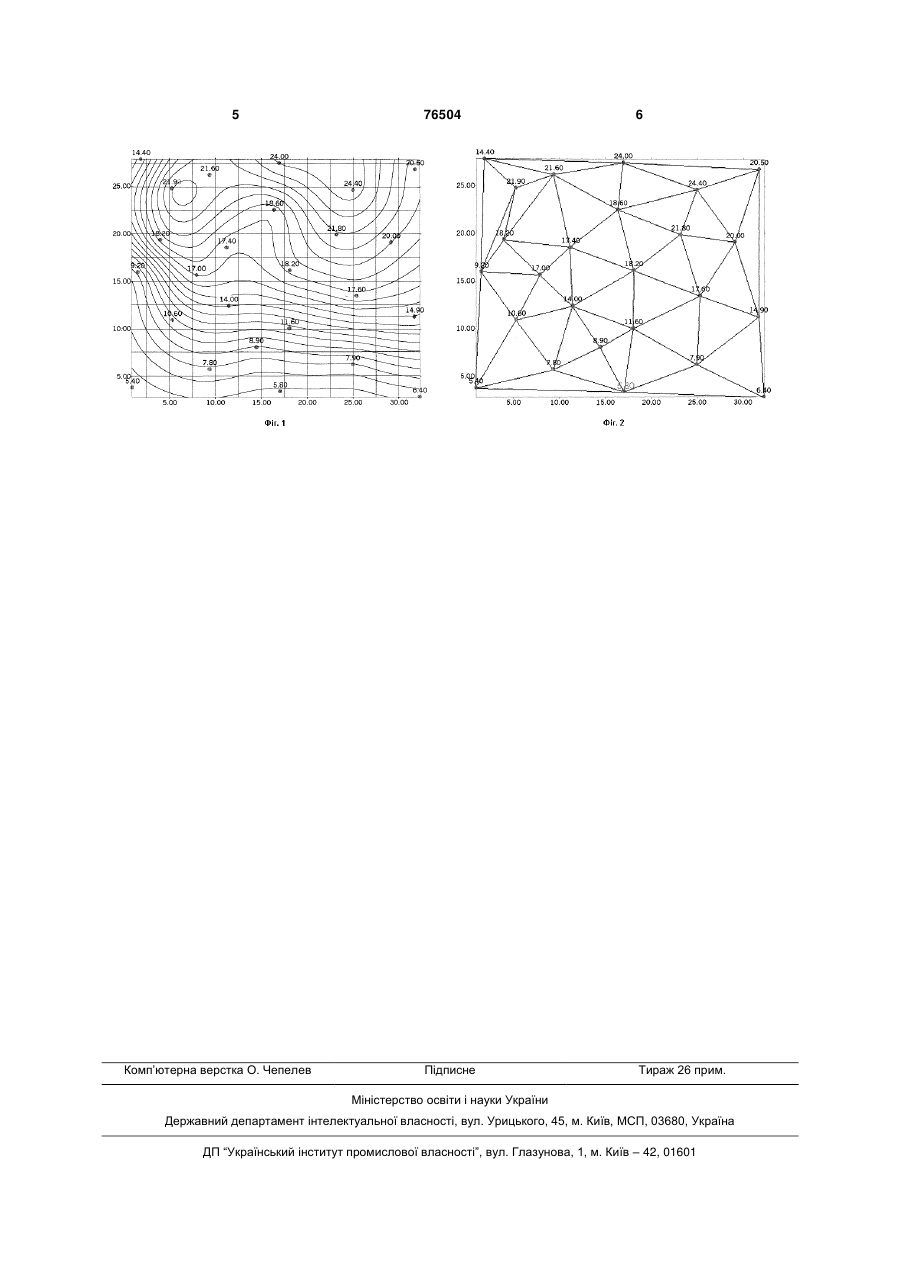

Спосіб визначення об'ємів ґрунту, згідно з яким вимірюють геодезичними способами положення точок спостережень, що характеризують поверхню землі, поділяють цю поверхню на суміжні неперекривні фігури заданої форми, визначають висоти вершин цих фігур і визначають об'єм грунту над рівневою поверхнею як суму об’ємів отриманих зрізаних призм, який відрізняється тим, що як фігури заданої форми використовують трикутники, за вершини яких беруть точки спостережень. (19) (21) 20040403233 (22) 28.04.2004 (24) 15.08.2006 (46) 15.08.2006, Бюл. № 8, 2006 р. (72) Гарасимчук Ігор Фловіянович, Тревого Ігор Севірович, Шевченко Тарас Георгійович (73) Національний університет "Львівська політехніка" (56) RU 2158415 C1, 27.10.2000SU 336492, 21.04.1972SU 1613858 A1, 15.12.1990RU 2079810 C1, 20.05.1997 3 вдосконалити спосіб визначення об'ємів ґрунту, в якому поділ поверхні на фігури нової форми, вершини яких є точками спостережень і належать поверхні землі, дає можливість забезпечити більшу точність визначення об'ємів ґрунту і підвищити оперативність виконуваних робіт. Поставлене завдання вирішують тим, що у способі визначення об'ємів ґрунту, згідно якого вимірюють геодезичними способами положення точок спостережень, що характеризують поверхню землі, поділяють цю поверхню на суміжні неперекривні фігури заданої форми, визначають висоти вершин цих фігур і визначають об'єм ґрунту над рівневою поверхнею, згідно з винаходом, як фігури заданої форми використовують трикутники, за вершини яких беруть точки спостережень. Поділ поверхні на трикутники за вершини яких беруть точки спостережень, дає можливість визначати об'єми ґрунту, не вдаючись до додаткових побудов та дій, як це передбачає відомий спосіб. Запропонований спосіб поділу поверхні дає можливість використовувати для обчислення об'ємів грунту безпосередньо результати геодезичних спостережень, а саме результатів тахеометричного знімання, зокрема, електронним тахеометром. Для обчислення об'ємів грунту запропонованим способом використовують висоти точок спостережень тахеометричного знімання. Ці точки належать фізичній поверхні ділянки землі на відміну від відомого способу, у якому вершини квадратів не належать цій поверхні, оскільки їхні висоти визначають інтерполюванням на апроксимованій поверхні. Тому запропонований спосіб забезпечує підвищення точності визначення об'ємів грунту. Крім того, через три як завгодно розташовані точки поверхні можна провести площину, яка краще збігається з верхньою гранню зрізаної трьохгранної призми, тобто реальною поверхнею ділянки землі, ніж верхня грань чотирьохгранної зрізаної призми, вершини якої визначені інтерполюванням апроксимованої поверхні і які не належать реальній поверхні землі. До того ж, через чотири точки провести одну площину неможливо. Тому об'єм грунту, визначений як об'єм трьохгранної зрізаної призми, як у запропонованому способі, буде точніший, ніж об'єм грунту, визначений як об'єм чотирьохгранної зрізаної призми, як у відомому способі. Тому крім підвищення оперативності запропонований спосіб забезпечує підвищення точності визначення об'ємів грунту. До того ж поділ поверхні на трикутники дає можливість визначати об'єм грунту на ділянках будь-якої конфігурації та розмірів. 76504 4 Фіг.1 і Фіг.2 пояснюють суть винаходу. На Фіг.1 наведено приклад поділу поверхні ділянки землі на квадрати, а на Фіг.2 - поділ поверхні тієї ж ділянки на трикутники. На поверхню ділянки (на Фіг.1) нанесена мережа квадратів із довжиною сторони 2,5м. Вимірюють геодезичними способами положення точок спостережень, що характеризують поверхню землі, наприклад, за допомогою тахеометричного знімання. Поділяють цю поверхню на суміжні неперекривні фігури заданої форми, наприклад, квадрати з довжиною сторони 2,5м. На основі тахеометричного знімання визначають висоти точок спостережень, наприклад, тахеометричного електронного знімання, які належать поверхні землі. Цифри над точками (наприклад, 14,40; 24,00; 20,50) - це їхні висоти, що визначені в результаті опрацювання результатів тахеометричного знімання. На основі результатів тахеометричного знімання апроксимують поверхню землі горизонталями, тобто лініями, що з'єднують точки поверхні однакової висоти, наприклад, 5, 6, 7 м і т.д. Визначають висоти вершин цих фігур, наприклад, кожного із квадратів із стороною 2,5 м на основі інтерполювання на поверхні ділянки землі, апроксимованої горизонталями. На Фіг.2 ця ж поверхня поділяється на трикутники. За вершини трикутників беруть точки спостережень геодезичних вимірювань, тобто точки тахеометричного знімання. Спосіб визначення об'ємів грунту здійснюють таким чином. Вимірюють геодезичними способами положення точок спостережень, що характеризують поверхню землі, наприклад, за допомогою тахеометричного знімання, зокрема, електронного. Тахеометричне знімання дає можливість визначати планове та висотне положення точок земної поверхні. Поділяють цю поверхню на суміжні неперекривні фігури заданої форми. Для цього використовують суміжні неперекривні трикутники будь-якої конфігурації. За вершини трикутників беруть точки спостереження геодезичного способу вимірювання положення точок земної поверхні, а саме, точки тахеометричного електронного знімання. Визначають висоти вершин цих фігур, тобто трикутників, на основі результатів тахеометричного знімання. Визначають об'єм грунту над рівневою поверхнею за залежністю (1) як суму об'ємів зрізаних трьохгранних призм. Середню висоту призми Нсер. і визначають із висот вершин трикутників, що знаходяться на фізичній поверхні землі. 5 Комп’ютерна верстка О. Чепелев 76504 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
