Пристрій для доочистки стічних вод

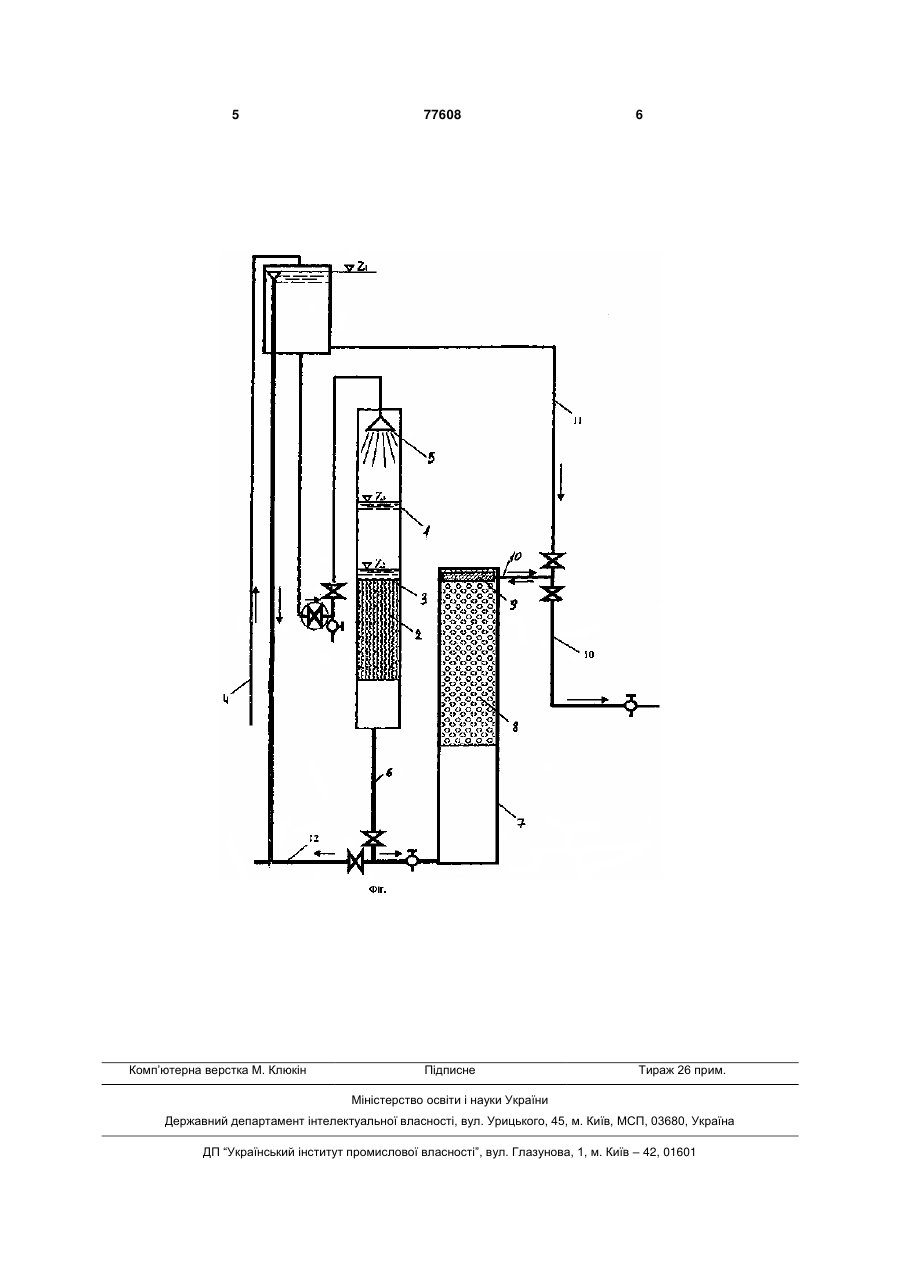

Пристрій для доочистки стічних вод, який містить послідовно з’єднані шляхом трубопроводів з джерелом вихідної води аератор, біореактор, в якому розміщене волокнисте завантаження, та освітлювальний фільтр, який має шар плаваючого завантаження і з’єднаний з трубопроводом для відводу очищеної води, і трубопроводи подачі та скидання промивної води, який відрізняється тим, що як плаваюче завантаження використане пінополістирольне завантаження, освітлювальний фільтр додатково оснащений дренажем для збору доочищеної води, трубопровід подачі промивної води з’єднаний через запірну арматуру з трубопроводом для відводу очищеної води. Винахід відноситься до технології доочищення стічної води шляхом фільтрування крізь волокнисто-пінополістірольне завантаження. Відомий фільтр для очистки рідини [1], конструкція якого складається з корпусу, який заповнен завантаженням з керамзиту або спіненого полістиролу, трубопроводу підвода води на очистку та відводу очищеної води, патрубка для збору та відведення промивної води. Недоліком фільтру є невисока ефективність очищення від завислих речовин та БСК і ХСК. Для підвищення цих показників фільтр такого типу вимагає попередню обробку води реагентами, що значно підвищує вартість очищення води. Відомий фільтр для очистки рідини [2 ], який включає корпус з перфорацією, на якій розташоване фільтруюче завантаження, трубопроводи подачі води на очистку і відведу очищеної води. Недоліком фільтру є низька ефективність очищення сильно забруднених стоків. Причина полягає в тому, що механізм, осадження частинок на фільтруючому завантаженні базується на механічній взаємодії з поверхнею елементів. При тривалій експлуатації поверхня гранул окривається плівкою органічних речовин, які загнивають, що знижає ефект очистки. Для підвищення показників БПК і ХПК, необхідно додатковий пристрій. Відомий фільтр [3] для очистки рідини конструкція складається із корпусу, в якому розміщене фільтруюче завантаження ( пінополістирол ) перфорованої перегородки, що відділяє фільтруюче завантаження від касети з насадкою. Незважаючи на те що цей фільтр не вимагає розгортання складного реагентного господарства, він має недолік: невеликий ефект очистки по біологічним показникам ( БСК, ХСК ). Відомий фільтр [4] для очистки стічних вод на фільтрах з завантаженням з волокнистого матеріалу, розташованого на перфорованої перегородці. Незважаючи на те що фільтр позволяє підвищити грязяємність завантаження у фільтра є недоліки. Недоліком є необхідність влаштування додаткового фільтра для освітлення води після фільтра [ 4 ]. Найбільш близьким до технічного рішення пропонується стільниковий біофільтр [5]( прототип). Фільтрі для очистки води від органічних і мінеральних домішок, який складається із основного корпусу з фільтруючим завантаженням, трубопроводу подачі води на очистку, патрубків (19) UA (11) 77608 (13) C2 (21) a200509009 (22) 23.09.2005 (24) 15.12.2006 (46) 15.12.2006, Бюл. № 12, 2006 р. (72) Хамад Іхаб Ахмад, Хоружий Віктор Петрович, Дігуляр Олена Олександрівна (73) Хамад Іхаб Ахмад (56) UA 42224 A, 15.10.2001 SU 1664362 A1, 23.07.1991 SU 682246, 30.08.1979 UA 14920, 30.06.1997 UA 48444 A, 15.08.2002 UA 37683, 15.12.2003 RU 2144005 C1, 10.01.2000 RU 2206519 C2, 20.06.2003 3 77608 4 відводу промивної води і чистого фільтрату, доподається через аератор 5 на біореактор 1 в якодатково обладнаний паралельними трубкамиму до решітки 3 прикріплено волокнисте завантаполицями, розташованими з ухилом відносно ження 2 типу „ВІЯ". Завдяки аератору стічна вода горизонтальної площі під фільтруючим заванташляхом спрощеної аерації при розбризкуванні женням, трубопроводом для подачі стиснутого насичується киснем. На поверхні волокон повітря, з'єднаний з системою барботажу, котра утворюється біоплівка з мікроорганізмами, що розміщена в фільтруючому завантаженні над сприяє сорбції із стічної води домішок трубками-полицями, а також додатковим корпусом мінерального і органічного походження. В із фільтруючим завантаженням, який гідравлічне біореакторі відбувається процес аерації стічної з'єднаний з основним корпусом. води, сорбції з неї забруднень і біохімічного окисНезважаючи на можливість включення широлення органічних речовин. Крім того біореактор кого спектру органічних та неорганічних домішок виконує також роль повітря'віддільника для прототип має недоліки: 1) не використовуються запобігання пухирцевої кольматації контактного сили гравітації для випадання завислих речовин у освітлювального фільтра 6 і регулятора швидкості підфільтровому просторі: 2) невелика фільтрування води в ньому: при забрудненні воефективність очистки по БСК. локнистого 2 та пінополістирольного 8 завантаПідвищення ефективності очистки досягається жень рівень води в біореакторі змінюється від Z2 за рахунок того, що установка для очистки води (після промивки фільтра) до Z3 (перед промивкою) складається з біореактора і освітлювального на величину втрат напору, обумовлених фільтра. При цьому введення у біореактор волоквідкладенням забруднень в установці. нистого завантаження та пінополістирольного у В контактному освітлювальному фільтрі 7 рух освітлювальний фільтр є відрізняючим признаком, води відбувається знизу догори, що в порівнянні з так як дозволяє: підвищити ефективність очистки низхідним фільтруванням має такі переваги: за рахунок додаткового осадження завислих речовикористовуються сили гравітації для випавин у біореакторі та зменшення БСК за рахунок дання завислих речовин у під – фільтровому окислення органічних речовин, що зменшує наванпросторі, в якому накопичується активний мул, що таження на освітлювальний фільтр тобто підвищує відіграє додаткову роль в очистці води. Доочищеефективність роботи фільтра та усього пристрою. на вода збирається дренажем 9 і відводиться по На фіг. зображена схема пристрою для доочищентрубопроводу 10 для повторного використання. ня стічних вод. Промивку освітлювального фільтра здійснюють Пристрій для доочистки стічної води вихідною водою, яку подають по трубопроводу 11. складається із біореактора 1, в якому розміщене При цьому фільтрувальне завантаження 8 фільтруюче завантаження 2 (волокнисте), розширяється, а забруднення скидаються з проприкріплене до решітки 3, трубопроводу подачі мивною водою по трубопроводу 12. Промивка води на очистку 4, крізь аератор 5, трубопроводу фільтра відбувається не більш 2 хвилин з відводу очищеної води з біореактора 6 на інтенсивністю 15-17 л/с м2. освітлювальний фільтр 7, в якому розміщене Очищену воду доцільно використовувати для фільтруюче завантаження 8 (пінополістирольне), технічних потреб на підприємстві або для зрошенде відбувається друга стадія доочистки, дренаж 9 ня сільськогосподарських культур. для збору доочищеної води, трубопроводу 10 для Джерела інформації: відводу очищеної води, трубопроводу подачі 1. SU 682246, В01D23/26, 1975 промивної води 11 та трубопроводу скидання 2. Журба М.Г. Пенополистирольные фильтры. промивної води 12 на біореактор та – М: Стройиздат, 1992 освітлювальний фільтр. 3. UA 42224, B01D24/16, 2001 Установка працює так. Після механічної і 4. SU 1664362, B01D24/16, 1987 біологічної очистки стічна вода по трубі 4 5. UA 48444, B01D24/16, 2001. – прототип. 5 Комп’ютерна верстка М. Клюкін 77608 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
