Фільтр для доочистки питної води

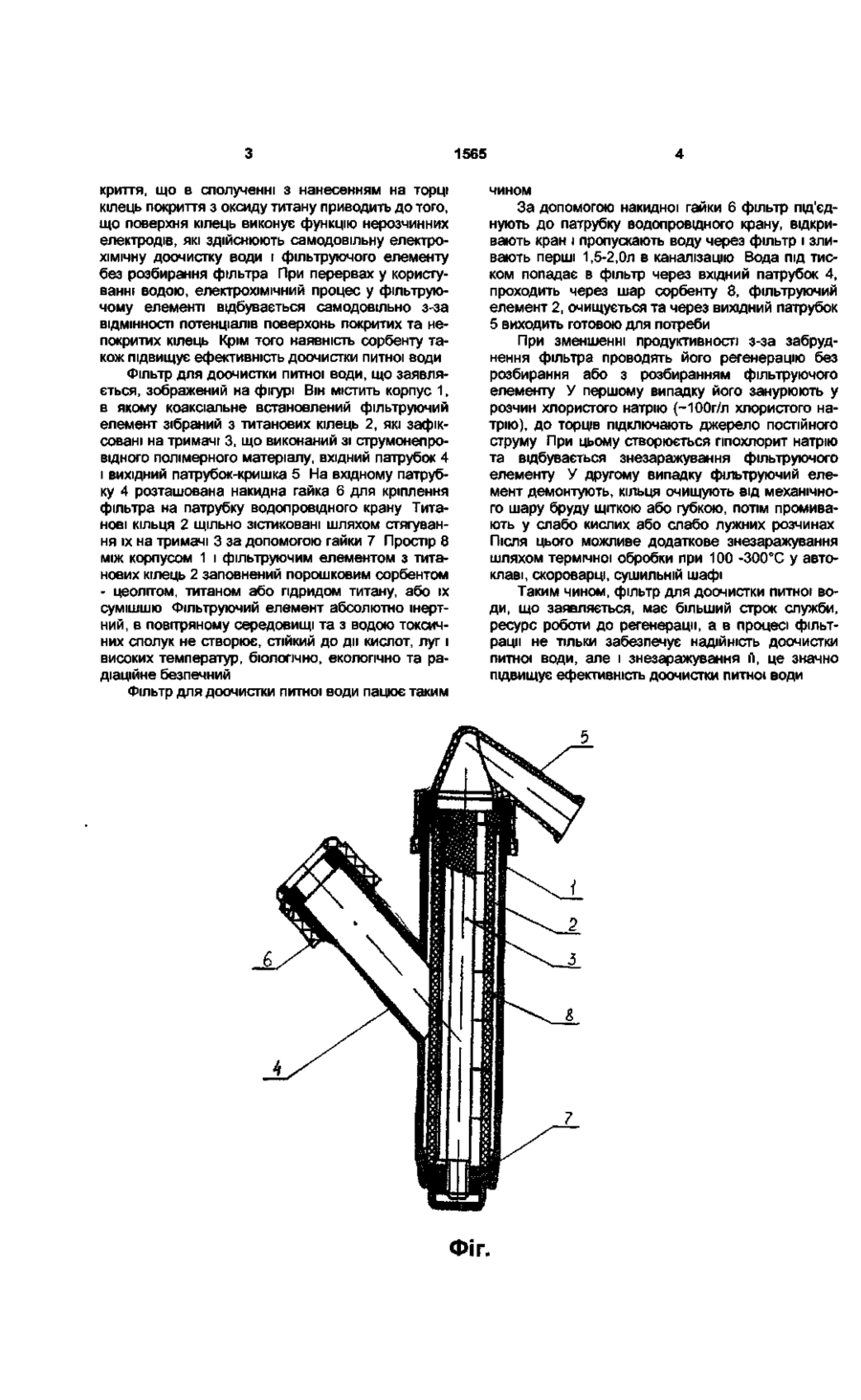

1 Фільтр для доочистки питної води, який включає корпус, пористий трубчатий фільтруючий елемент, коаксіально встановлений всередині корпусу, вхідний і вихідний патрубки, який відрізняється тим, що фільтруючий елемент виконаний у вигляді набору пористих титанових кілець 2 Фільтр для доочистки питної води за п 1, який відрізняється тим, що титанові кільця зібрані та зафіксовані на тримачі зі струмонепровідного матеріалу та щільно зістиковані поміж собою 3 Фільтр для доочистки питної води за п 1 який відрізняється тим, що парні або непарні кільця фільтруючого елементу мають на ЗОВНІШНІЙ поверхні стійке електрохімічне покриття з нітриду або карбіду титану 4 Фільтр для доочистки питної води за п 1, який відрізняється тим, що торці титанових кілець мають покриття з оксиду титану 5 Фільтр для доочистки питної води за п 1, який відрізняється тим, що простір між корпусом і фільтруючим елементом заповнений порошковим сорбентом - цеолітом, титаном або гідридом титану, або їх сумішшю Корисна модель відноситься до переносних пристроїв для одержання питної води, а саме до пристроїв для доочистки питної води фільтруванням Відомий .Фільтр для очистки води", свідоцтво РФ на корисну модель №14929, C02F 1/18, від 09 03 00 р , вибраний нами в якості прототипу, який включає циліндричний корпус з кришкою, пористий керамічний фільтруючий елемент, який коаксіальне розташований всередині корпусу та закріплений у ньому, вхідний патрубок для увода питної води, що доочищується, вихідний патрубок для виводу очищеної води Патрубки розташовані осесиметрично у верхній частині кришки Фільтруючий елемент являє собою суцільну пустотілу циліндричну посудину, яка виготовлена з пористого відносно крихкого матеріалу, що може зруйнуватися від падіння та сильних ударів при розбиранні для очистки та регенерації Це знижує строк служби фільтра Крім того даний фільтруючий елемент не забезпечує тривалого знезаражування води, що доочищується Корисна модель, що пропонується, вирішує задачу підвищення строку служби фільтра за рахунок можливості заміни частини фільтруючого елементу при ушкодженні та підвищення ефектив ності доочистки питної води за рахунок самодовільної електрохімічної обробки води Поставлена задача досягається тим, що у відомому фільтрі для доочистки питної води, який включає корпус, пористий трубчатий фільтруючий елемент, що коаксіальне встановлений всередині корпусу, вхідний і вихідний патрубки, фільтруючий елемент виконаний у вигляді набору пористих титанових кілець Титанові кільця зібрані та зафіксовані на тримачі зі струмонепровідного матеріалу та щільно зістиковані поміж собою Парні або не парні кільця фільтруючого елементу мають на ЗОВНІШНІЙ поверхні стійке електрохімічне покриття з нітриду або карбіду титану Торці титанових кілець мають покриття з оксиду титану Простір між корпусом і фільтруючим елементом заповнений порошковим сорбентом - цеолітом, титаном або гідридом титану, або їх сумішшю Виконання фільтруючого елементу у вигляді набору титанових кілець дозволяє будь яку його частину замінити у випадку руйнування, що значно підвищує строк служби всього фільтру Окрім того виконання фільтруючого елементу з набору окремих титанових кілець дозволяє чергування при зборці кілець з покриттям з нітриду або карбіду титану на їх ЗОВНІШНІЙ поверхні та без такого по ю Ю 1565 криття, що в сполученні з нанесенням на торці кілець покриття з оксиду титану приводить до того, що поверхня кілець виконує функцію нерозчинних електродів, які здійснюють самодовільну електрохімічну доочистку води і фільтруючого елементу без розбирання фільтра При перервах у користуванні водою, електрохімічний процес у фільтруючому елементі відбувається самодовшьно з-за ВІДМІННОСТІ потенціалів поверхонь покритих та непокритих кілець Крім того наявність сорбенту також підвищує ефективність доочистки питної води Фільтр для доочистки питної води, що заявляється, зображений на фігурі Він містить корпус 1, в якому коаксіальне встановлений фільтруючий елемент зібраний з титанових кілець 2, які зафіксовані на тримачі 3, що виконаний зі струмонепровідного полімерного матеріалу, вхідний патрубок 4 і вихідний патрубок-кришка 5 На вхідному патрубку 4 розташована накидна гайка 6 для кріплення фільтра на патрубку водопровідного крану Титанові кільця 2 щільно зістиковані шляхом стягування їх на тримачі 3 за допомогою гайки 7 Простір 8 між корпусом 1 і фільтруючим елементом з титанових кілець 2 заповнений порошковим сорбентом - цеолітом, титаном або гідридом титану, або їх сумішшю Фільтруючий елемент абсолютно інертний, в повітряному середовищі та з водою токсичних сполук не створює, стійкий до дії кислот, луг і високих температур, біологічно, екологічно та радіаційне безпечний Фільтр для доочистки питної води пацює таким ФІГ чином За допомогою накидної гайки 6 фільтр під'єднують до патрубку водопровідного крану, відкривають кран і пропускають воду через фільтр і зливають перші 1,5-2,0л в каналізацію Вода під тиском попадає в фільтр через вхідний патрубок 4, проходить через шар сорбенту 8, фільтруючий елемент 2, очищується та через вихідний патрубок 5 виходить готовою для потреби При зменшенні продуктивності з-за забруднення фільтра проводять його регенерацію без розбирання або з розбиранням фільтруючого елементу У першому випадку його занурюють у розчин хлористого натрію (~100г/л хлористого натрію), до торців підключають джерело постійного струму При цьому створюється гіпохлорит натрію та відбувається знезаражування фільтруючого елементу У другому випадку фільтруючий елемент демонтують, кільця очищують від механічного шару бруду щіткою або губкою, потім промивають у слабо кислих або слабо лужних розчинах Після ЦЬОГО можливе додаткове знезаражування шляхом термічної обробки при 100 -300°С у автоклаві, скороварці, сушильній шафі Таким чином, фільтр для доочистки питної води, що заявляється, має більший строк служби, ресурс роботи до регенерації, а в процесі фільтрації не тільки забезпечує надійність доочистки питної води, але і знезаражування м, це значно підвищує ефективність доочистки питної води 1565 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
