Спосіб роботи автоклавної установки термообробки парою під тиском

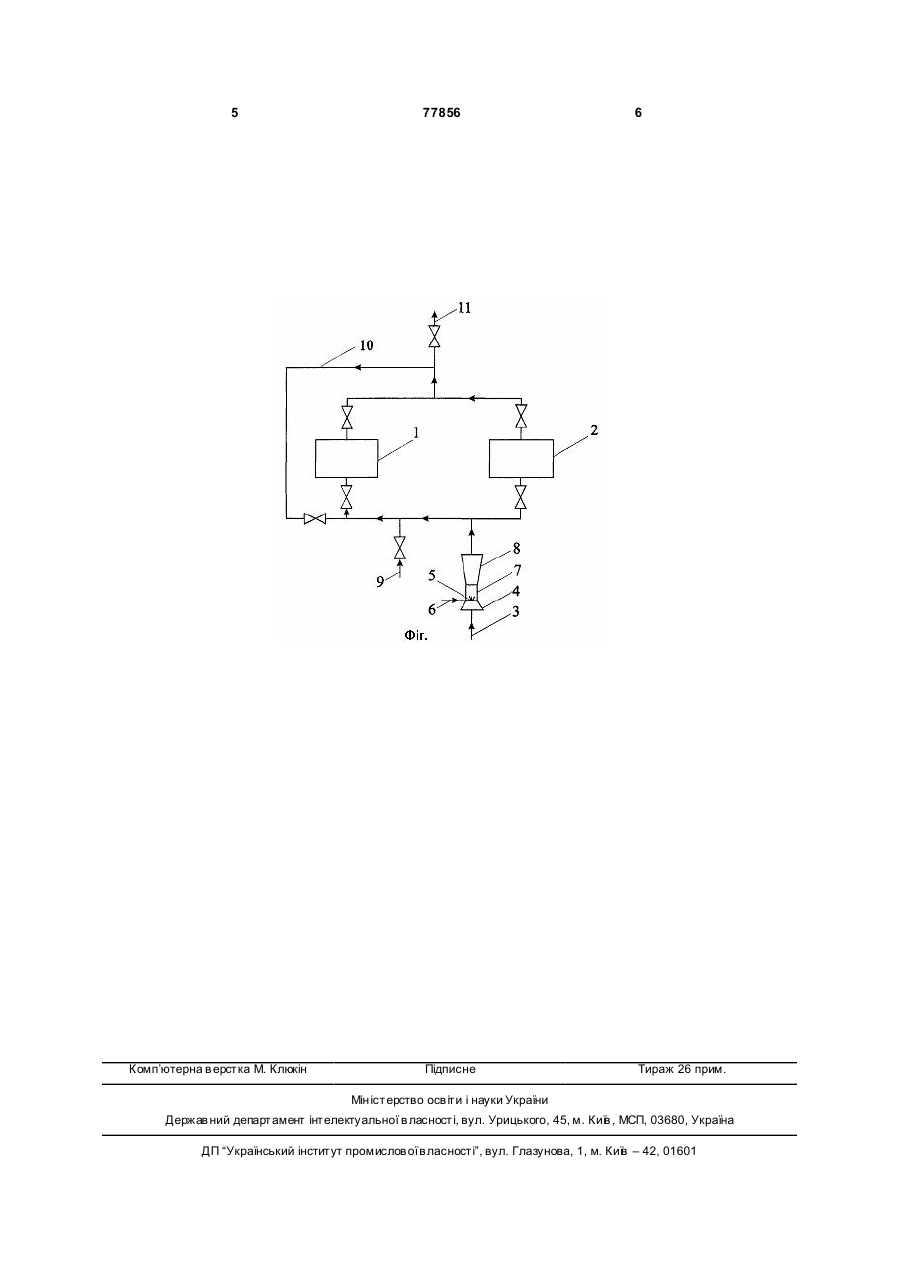

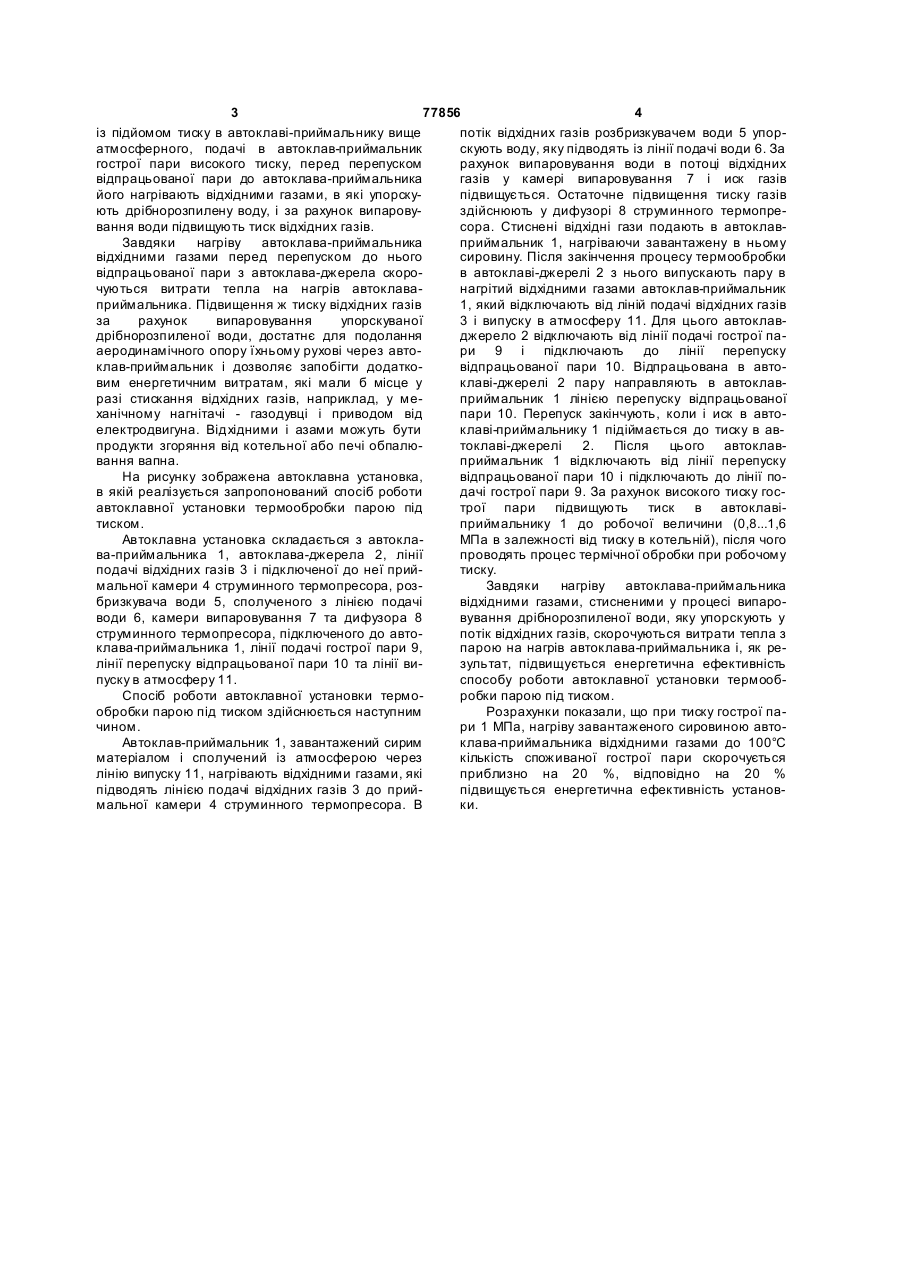

Спосіб роботи автоклавної установки термообробки парою під тиском, що включає процеси термічної обробки матеріалу в автоклаві-джерелі парою високого тиску, перепуску пари високого тиску, відпрацьованої в автоклаві-джерелі, до автоклава-приймача, завантаженого сирим матеріалом, із підйомом тиску в автоклаві-приймачу ви ще атмосферного, подачі в автоклав-приймач гострої пари високого тиску, який відрізняється тим, що перед перепуском відпрацьованої пари до автоклава-приймача його нагрівають відхідними газами, в які упорскують дрібнорозпилену воду, і за рахунок випаровування води підвищують тиск відхідних газів. Винахід відноситься до способів роботи обладнання для термообробки парою під тиском, зокрема парових автоклавів. Відомий спосіб роботи автоклавної установки термообробки парою під тиском, що включає послідовні процеси термічної обробки матеріалу в автоклаві-джерелі парою високого тиску, перепуску пари високого тиску, відпрацьованої в автоклаві-джерелі, до автоклава-приймальника, завантаженого сирим матеріалом, і подачі в автоклавприймальник гострої пари високого тиску [Вахнин М.П., Анищенко А.А. Производство силикатного кирпича. - М.: Высшая школа, 1989. - С. 164, 165]. Недоліком існуючого способу роботи автоклавної установки є низька енергетична ефективність через значні втрати тепла з відпрацьованою парою, яка скидається в атмосферу з автоклаваприймальника під час перепуску. Прототипом винаходу с спосіб роботи автоклавної установки термообробки парою під тиском, що включає послідовні процеси термічної обробки матеріалу в автоклаві-джерелі парою високого тиску, перепуску пари високого тиску, відпрацьованої в автоклаві-джерелі, до автоклаваприймальника, завантаженого сирим матеріалом, із підйомом тиску, в автоклаві-приймальнику ви ще атмосферного, подачі в автоклав-приймальник гострої пари високого тиску [Вахнин М.П., Анищенко А.А. Производство силикатного кирпича. - М.: Высшая школа, 1989. - С. 164, 165, рис. 95]. Хоча в існ уючому способі роботи перепуск пари високого тиску, відпрацьованої в автоклавіджерелі, до автоклава-приймальника із підйомом в ньому тиску вище атмосферного й дозволяє скоротити втрати тепла з відпрацьованою парою завдяки накопиченню й використанню відпрацьованої пари в автоклаві-приймальнику, але його енергетична ефективність залишається низькою, оскільки тепло відпрацьованої пари витрачається на нагрів автоклава-приймальника, завантаженого сирим матеріалом. В основу винаходу поставлено задачу підвищення енергетичної ефективності термообробки за рахунок скорочення витрат тепла на нагрів автоклава-приймальника. Для вирішення цієї задачі в способі роботи автоклавної установки термообробки парою під тиском, що включає послідовні процеси термічної обробки матеріалу в автоклаві-джерелі парою високого тиску, перепуску пари високого тиску, відпрацьованої в автоклаві-джерелі, до автоклаваприймальника, завантаженого сирим матеріалом, (19) UA (11) 77856 (13) C2 (21) a200503115 (22) 05.04.2005 (24) 15.01.2007 (46) 15.01.2007, Бюл. № 1, 2007 р. (72) Радченко Микола Іванович, Сирота Олександр Архипович, Щербак Юрій Георгієвич, Макарова Олена Валеріївна (73) МИКОЛАЇВСЬКИЙ ДЕРЖАВНИЙ ГУМАНІТАРНИЙ УНІВЕРСИТЕТ ІМЕНІ ПЕТРА МОГИЛИ (56) UA, 71358, C2, 15.11.2004 SU, 1263670, A1, 15.10.1986 RU, 2115635, C1, 20.07.1998 US, 4560346, 24.12.1985 GB, 276597, 01.09.1927 ВАХНИН М.П., АНИЩЕНКО А.А. ПРОИЗВОДСТВО СИЛИКАТНОГО КИРПИЧА.- М.: ВЫСШАЯ ШКОЛА.- 1989.- С. 164-165 3 77856 4 із підйомом тиску в автоклаві-приймальнику вище потік відхідних газів розбризкувачем води 5 упоратмосферного, подачі в автоклав-приймальник скують воду, яку підводять із лінії подачі води 6. За гострої пари високого тиску, перед перепуском рахунок випаровування води в потоці відхідних відпрацьованої пари до автоклава-приймальника газів у камері випаровування 7 і иск газів його нагрівають відхідними газами, в які упорскупідвищується. Остаточне підвищення тиску газів ють дрібнорозпилену воду, і за рахунок випаровуздійснюють у дифузорі 8 струминного термопревання води підвищують тиск відхідних газів. сора. Стиснені відхідні гази подають в автоклавЗавдяки нагріву автоклава-приймальника приймальник 1, нагріваючи завантажену в ньому відхідними газами перед перепуском до нього сировину. Після закінчення процесу термообробки відпрацьованої пари з автоклава-джерела скоров автоклаві-джерелі 2 з нього випускають пару в чуються витрати тепла на нагрів автоклаванагрітий відхідними газами автоклав-приймальник приймальника. Підвищення ж тиску відхідних газів 1, який відключають від ліній подачі відхідних газів за рахунок випаровування упорскуваної 3 і випуску в атмосферу 11. Для цього автоклавдрібнорозпиленої води, достатнє для подолання джерело 2 відключають від лінії подачі гострої пааеродинамічного опору їхньому рухові через автори 9 і підключають до лінії перепуску клав-приймальник і дозволяє запобігти додатковідпрацьованої пари 10. Відпрацьована в автовим енергетичним витратам, які мали б місце у клаві-джерелі 2 пару направляють в автоклавразі стискання відхідних газів, наприклад, у меприймальник 1 лінією перепуску відпрацьованої ханічному нагнітачі - газодувці і приводом від пари 10. Перепуск закінчують, коли і иск в автоелектродвигуна. Відхідними і азами можуть бути клаві-приймальнику 1 підіймається до тиску в авпродукти згоряння від котельної або печі обпалютоклаві-джерелі 2. Після цього автоклаввання вапна. приймальник 1 відключають від лінії перепуску На рисунку зображена автоклавна установка, відпрацьованої пари 10 і підключають до лінії пов якій реалізується запропонований спосіб роботи дачі гострої пари 9. За рахунок високого тиску госавтоклавної установки термообробки парою під трої пари підвищують тиск в автоклавітиском. приймальнику 1 до робочої величини (0,8...1,6 Автоклавна установка складається з автоклаМПа в залежності від тиску в котельній), після чого ва-приймальника 1, автоклава-джерела 2, лінії проводять процес термічної обробки при робочому подачі відхідних газів 3 і підключеної до неї прийтиску. мальної камери 4 струминного термопресора, розЗавдяки нагріву автоклава-приймальника бризкувача води 5, сполученого з лінією подачі відхідними газами, стисненими у процесі випароводи 6, камери випаровування 7 та дифузора 8 вування дрібнорозпиленої води, яку упорскують у струминного термопресора, підключеного до автопотік відхідних газів, скорочуються витрати тепла з клава-приймальника 1, лінії подачі гострої пари 9, парою на нагрів автоклава-приймальника і, як релінії перепуску відпрацьованої пари 10 та лінії визультат, підвищується енергетична ефективність пуску в атмосферу 11. способу роботи автоклавної установки термообСпосіб роботи автоклавної установки терморобки парою під тиском. обробки парою під тиском здійснюється наступним Розрахунки показали, що при тиску гострої пачином. ри 1 МПа, нагріву завантаженого сировиною автоАвтоклав-приймальник 1, завантажений сирим клава-приймальника відхідними газами до 100°С матеріалом і сполучений із атмосферою через кількість споживаної гострої пари скорочується лінію випуску 11, нагрівають відхідними газами, які приблизно на 20 %, відповідно на 20 % підводять лінією подачі відхідних газів 3 до прийпідвищується енергетична ефективність установмальної камери 4 струминного термопресора. В ки. 5 Комп’ютерна в ерстка М. Клюкін 77856 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
