Розкидач органічних добрив із куп

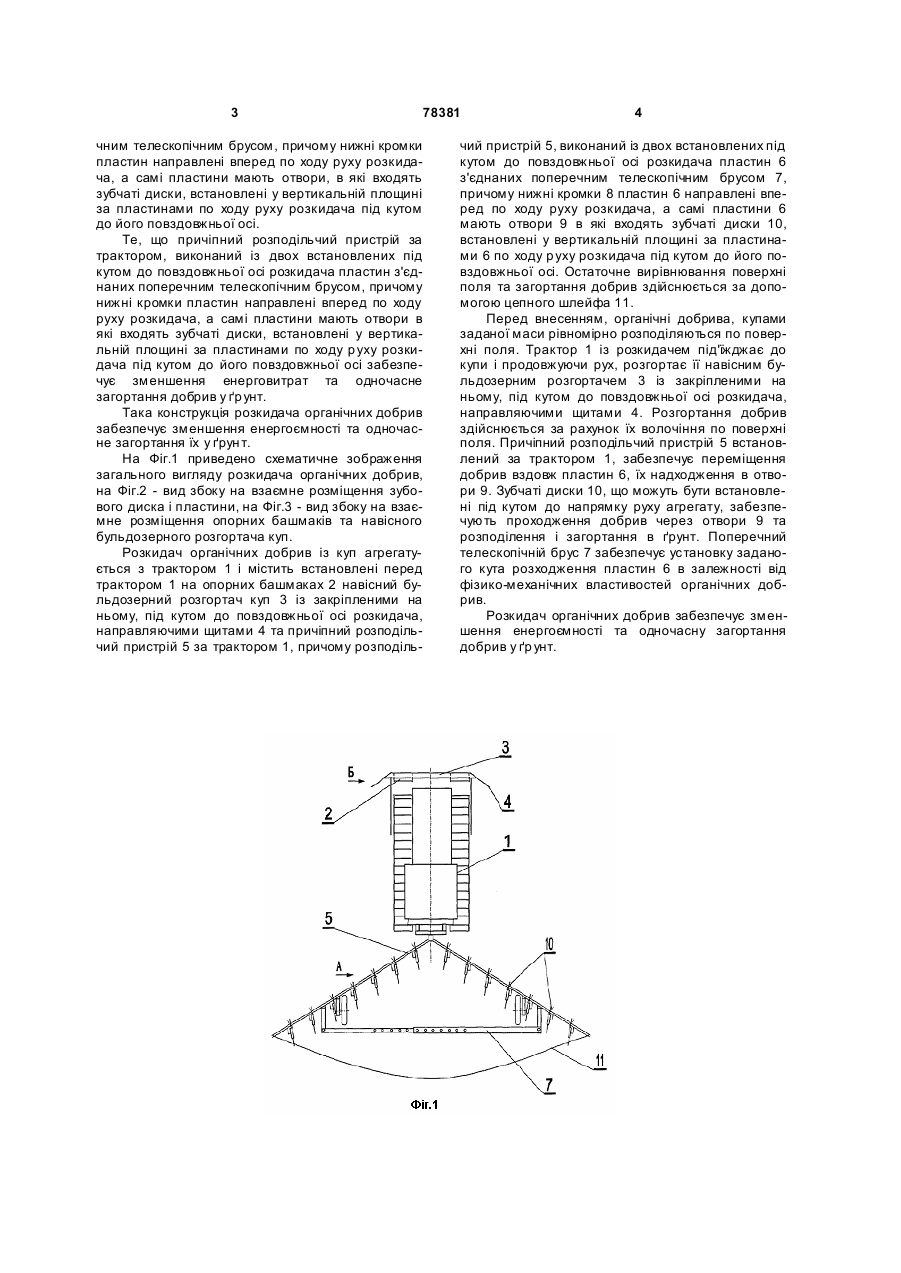

Розкидач органічних добрив із куп, що агрегатується з трактором і містить встановлені перед трактором на опорних башмаках навісний бульдозерний розгортач куп із закріпленими на ньому, під кутом до повздовжньої осі розкидача, направляючими щитами, та причіпний розподільчий пристрій за трактором, який відрізняється тим, що розподільчий пристрій, виконаний із двох встановлених під кутом до повздовжньої осі розкидача пластин, з'єднаних поперечним телескопічним брусом, причому нижні кромки пластин направлені вперед по ходу р уху розкидача, а самі пластини мають отвори, в які входять зубчаті диски, встановлені у вертикальній площині за пластинами по ходу руху розкидача під кутом до його повздовжньої осі. (19) (21) a200503847 (22) 22.04.2005 (24) 15.03.2007 (46) 15.03.2007, Бюл. №3, 2007р. (72) Голуб Геннадій Анатолійович, Шаблій Микола Євдокимович (73) НАЦІОН АЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ МЕХАНІЗАЦІЇ ТА ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬКОГО ГОСПОДАРСТВА" УААН (56) SU 183518, 17.06.1966 SU 1036269, 23.08.1983 SU 1459621, 23.02.1989 SU 1687055, 30.10.1991 SU 1739877, 15.06.1992 3 78381 чним телескопічним брусом, причому нижні кромки пластин направлені вперед по ходу руху розкидача, а самі пластини мають отвори, в які входять зубчаті диски, встановлені у вертикальній площині за пластинами по ходу руху розкидача під кутом до його повздовжньої осі. Те, що причіпний розподільчий пристрій за трактором, виконаний із двох встановлених під кутом до повздовжньої осі розкидача пластин з'єднаних поперечним телескопічним брусом, причому нижні кромки пластин направлені вперед по ходу руху розкидача, а самі пластини мають отвори в які входять зубчаті диски, встановлені у вертикальній площині за пластинами по ходу р уху розкидача під кутом до його повздовжньої осі забезпечує зменшення енерговитрат та одночасне загортання добрив у ґр унт. Така конструкція розкидача органічних добрив забезпечує зменшення енергоємності та одночасне загортання їх у ґрун т. На Фіг.1 приведено схематичне зображення загального вигляду розкидача органічних добрив, на Фіг.2 - вид збоку на взаємне розміщення зубового диска і пластини, на Фіг.3 - вид збоку на взаємне розміщення опорних башмаків та навісного бульдозерного розгортача куп. Розкидач органічних добрив із куп агрегатується з трактором 1 і містить встановлені перед трактором 1 на опорних башмаках 2 навісний бульдозерний розгортач куп 3 із закріпленими на ньому, під кутом до повздовжньої осі розкидача, направляючими щитами 4 та причіпний розподільчий пристрій 5 за трактором 1, причому розподіль 4 чий пристрій 5, виконаний із двох встановлених під кутом до повздовжньої осі розкидача пластин 6 з'єднаних поперечним телескопічним брусом 7, причому нижні кромки 8 пластин 6 направлені вперед по ходу руху розкидача, а самі пластини 6 мають отвори 9 в які входять зубчаті диски 10, встановлені у вертикальній площині за пластинами 6 по ходу р уху розкидача під кутом до його повздовжньої осі. Остаточне вирівнювання поверхні поля та загортання добрив здійснюється за допомогою цепного шлейфа 11. Перед внесенням, органічні добрива, купами заданої маси рівномірно розподіляються по поверхні поля. Трактор 1 із розкидачем під'їжджає до купи і продовжуючи рух, розгортає її навісним бульдозерним розгортачем 3 із закріпленими на ньому, під кутом до повздовжньої осі розкидача, направляючими щитами 4. Розгортання добрив здійснюється за рахунок їх волочіння по поверхні поля. Причіпний розподільчий пристрій 5 встановлений за трактором 1, забезпечує переміщення добрив вздовж пластин 6, їх надходження в отвори 9. Зубчаті диски 10, що можуть бути встановлені під кутом до напрямку руху агрегату, забезпечують проходження добрив через отвори 9 та розподілення і загортання в ґрунт. Поперечний телескопічній брус 7 забезпечує установку заданого кута розходження пластин 6 в залежності від фізико-механічних властивостей органічних добрив. Розкидач органічних добрив забезпечує зменшення енергоємності та одночасну зaгopтaння добрив у ґр унт. 5 Комп’ютерна в ерстка М. Ломалова 78381 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
