Спосіб визначення залишкового ресурсу шліфувальних кругів

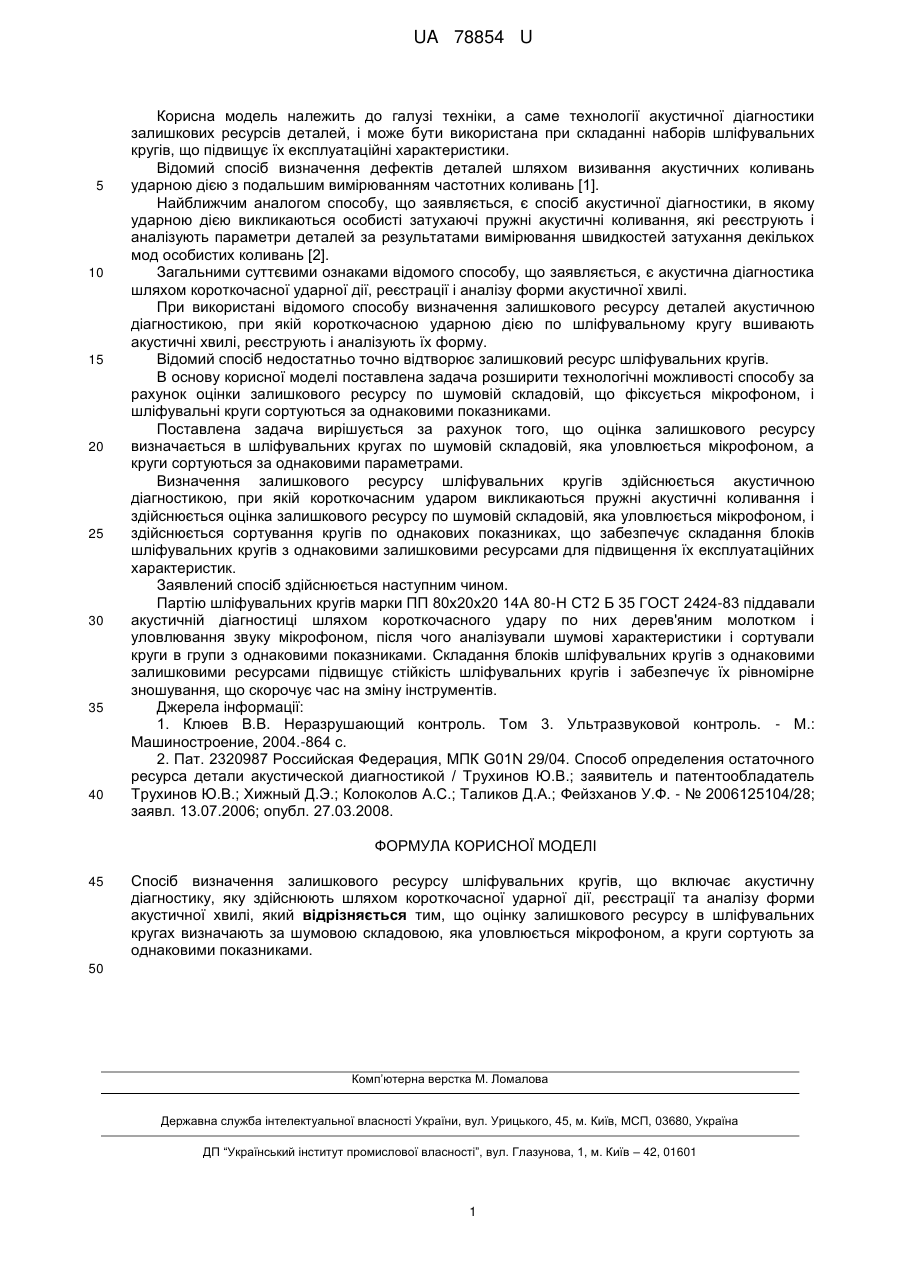

Реферат: UA 78854 U UA 78854 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі техніки, а саме технології акустичної діагностики залишкових ресурсів деталей, і може бути використана при складанні наборів шліфувальних кругів, що підвищує їх експлуатаційні характеристики. Відомий спосіб визначення дефектів деталей шляхом визивання акустичних коливань ударною дією з подальшим вимірюванням частотних коливань [1]. Найближчим аналогом способу, що заявляється, є спосіб акустичної діагностики, в якому ударною дією викликаються особисті затухаючі пружні акустичні коливання, які реєструють і аналізують параметри деталей за результатами вимірювання швидкостей затухання декількох мод особистих коливань [2]. Загальними суттєвими ознаками відомого способу, що заявляється, є акустична діагностика шляхом короткочасної ударної дії, реєстрації і аналізу форми акустичної хвилі. При використані відомого способу визначення залишкового ресурсу деталей акустичною діагностикою, при якій короткочасною ударною дією по шліфувальному кругу вшивають акустичні хвилі, реєструють і аналізують їх форму. Відомий спосіб недостатньо точно відтворює залишковий ресурс шліфувальних кругів. В основу корисної моделі поставлена задача розширити технологічні можливості способу за рахунок оцінки залишкового ресурсу по шумовій складовій, що фіксується мікрофоном, і шліфувальні круги сортуються за однаковими показниками. Поставлена задача вирішується за рахунок того, що оцінка залишкового ресурсу визначається в шліфувальних кругах по шумовій складовій, яка уловлюється мікрофоном, а круги сортуються за однаковими параметрами. Визначення залишкового ресурсу шліфувальних кругів здійснюється акустичною діагностикою, при якій короткочасним ударом викликаються пружні акустичні коливання і здійснюється оцінка залишкового ресурсу по шумовій складовій, яка уловлюється мікрофоном, і здійснюється сортування кругів по однакових показниках, що забезпечує складання блоків шліфувальних кругів з однаковими залишковими ресурсами для підвищення їх експлуатаційних характеристик. Заявлений спосіб здійснюється наступним чином. Партію шліфувальних кругів марки ПП 80х20х20 14А 80-Н СТ2 Б 35 ГОСТ 2424-83 піддавали акустичній діагностиці шляхом короткочасного удару по них дерев'яним молотком і уловлювання звуку мікрофоном, після чого аналізували шумові характеристики і сортували круги в групи з однаковими показниками. Складання блоків шліфувальних кругів з однаковими залишковими ресурсами підвищує стійкість шліфувальних кругів і забезпечує їх рівномірне зношування, що скорочує час на зміну інструментів. Джерела інформації: 1. Клюев В.В. Неразрушающий контроль. Том 3. Ультразвуковой контроль. - М.: Машиностроение, 2004.-864 с. 2. Пат. 2320987 Российская Федерация, МПК G01N 29/04. Способ определения остаточного ресурса детали акустической диагностикой / Трухинов Ю.В.; заявитель и патентообладатель Трухинов Ю.В.; Хижный Д.Э.; Колоколов А.С.; Таликов Д.А.; Фейзханов У.Ф. - № 2006125104/28; заявл. 13.07.2006; опубл. 27.03.2008. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб визначення залишкового ресурсу шліфувальних кругів, що включає акустичну діагностику, яку здійснюють шляхом короткочасної ударної дії, реєстрації та аналізу форми акустичної хвилі, який відрізняється тим, що оцінку залишкового ресурсу в шліфувальних кругах визначають за шумовою складовою, яка уловлюється мікрофоном, а круги сортують за однаковими показниками. 50 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
