Пристрій для плантографії

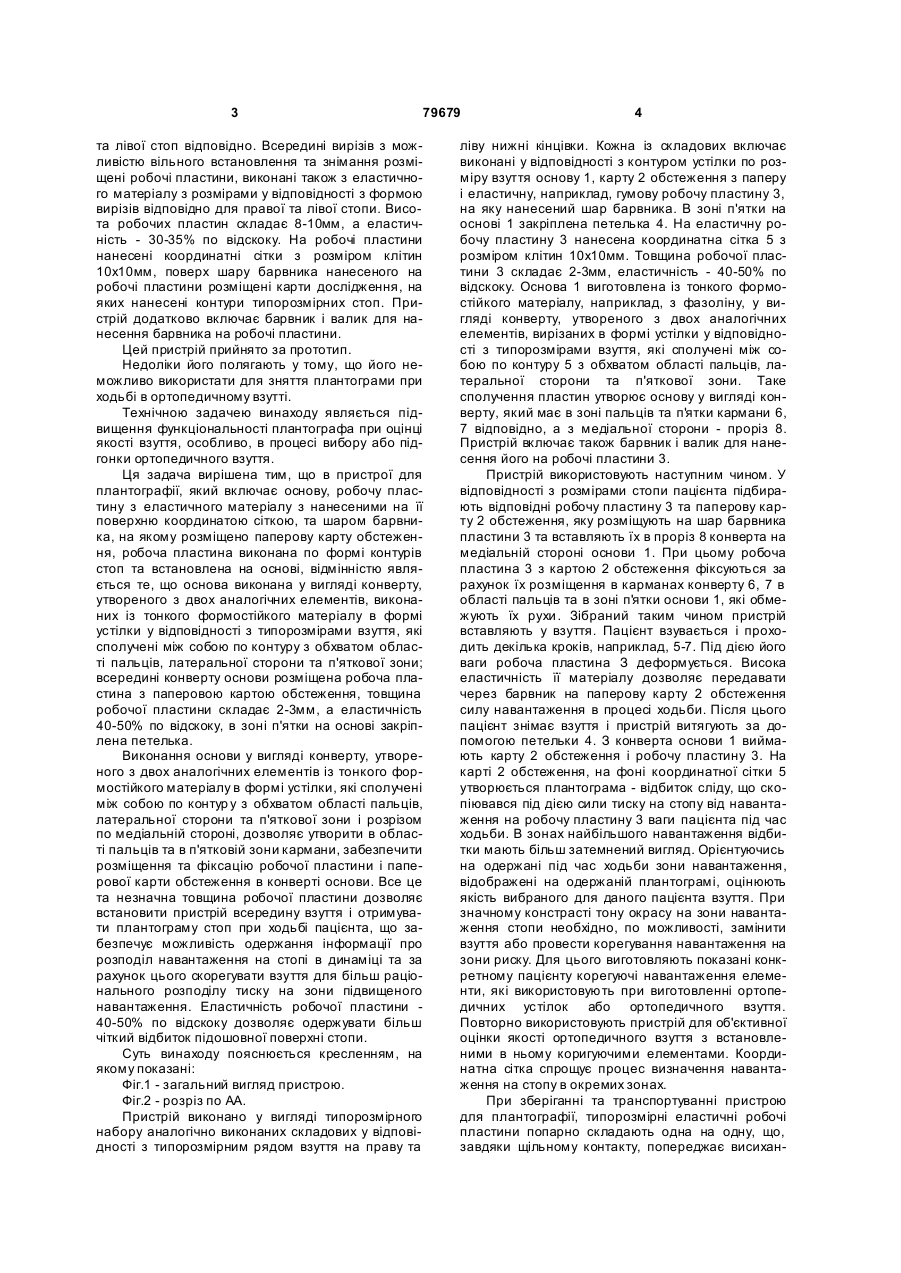

Пристрій для плантографії, що включає основу, робочу пластину з еластичного матеріалу з нанесеними на її поверхню координатою сіткою та 3 79679 та лівої стоп відповідно. Всередині вирізів з можливістю вільного встановлення та знімання розміщені робочі пластини, виконані також з еластичного матеріалу з розмірами у відповідності з формою вирізів відповідно для правої та лівої стопи. Висота робочих пластин складає 8-10мм, а еластичність - 30-35% по відскоку. На робочі пластини нанесені координатні сітки з розміром клітин 10х10мм, поверх шару барвника нанесеного на робочі пластини розміщені карти дослідження, на яких нанесені контури типорозмірних стоп. Пристрій додатково включає барвник і валик для нанесення барвника на робочі пластини. Цей пристрій прийнято за прототип. Недоліки його полягають у тому, що його неможливо використати для зняття плантограми при ходьбі в ортопедичному взутті. Технічною задачею винаходу являється підвищення функціональності плантографа при оцінці якості взуття, особливо, в процесі вибору або підгонки ортопедичного взуття. Ця задача вирішена тим, що в пристрої для плантографії, який включає основу, робочу пластину з еластичного матеріалу з нанесеними на її поверхню координатою сіткою, та шаром барвника, на якому розміщено паперову карту обстеження, робоча пластина виконана по формі контурів стоп та встановлена на основі, відмінністю являється те, що основа виконана у вигляді конверту, утвореного з двох аналогічних елементів, виконаних із тонкого формостійкого матеріалу в формі устілки у відповідності з типорозмірами взуття, які сполучені між собою по контуру з обхватом області пальців, латеральної сторони та п'яткової зони; всередині конверту основи розміщена робоча пластина з паперовою картою обстеження, товщина робочої пластини складає 2-3мм, а еластичність 40-50% по відскоку, в зоні п'ятки на основі закріплена петелька. Виконання основи у вигляді конверту, утвореного з двох аналогічних елементів із тонкого формостійкого матеріалу в формі устілки, які сполучені між собою по контур у з обхватом області пальців, латеральної сторони та п'яткової зони і розрізом по медіальній стороні, дозволяє утворити в області пальців та в п'ятковій зони кармани, забезпечити розміщення та фіксацію робочої пластини і паперової карти обстеження в конверті основи. Все це та незначна товщина робочої пластини дозволяє встановити пристрій всередину взуття і отримувати плантограму стоп при ходьбі пацієнта, що забезпечує можливість одержання інформації про розподіл навантаження на стопі в динаміці та за рахунок цього скорегувати взуття для більш раціонального розподілу тиску на зони підвищеного навантаження. Еластичність робочої пластини 40-50% по відскоку дозволяє одержувати більш чіткий відбиток підошовної поверхні стопи. Суть винаходу пояснюється кресленням, на якому показані: Фіг.1 - загальний вигляд пристрою. Фіг.2 - розріз по АА. Пристрій виконано у вигляді типорозмірного набору аналогічно виконаних складових у відповідності з типорозмірним рядом взуття на праву та 4 ліву нижні кінцівки. Кожна із складових включає виконані у відповідності з контуром устілки по розміру взуття основу 1, карту 2 обстеження з паперу і еластичну, наприклад, гумову робочу пластину 3, на яку нанесений шар барвника. В зоні п'ятки на основі 1 закріплена петелька 4. На еластичну робочу пластину 3 нанесена координатна сітка 5 з розміром клітин 10х10мм. Товщина робочої пластини 3 складає 2-3мм, еластичність - 40-50% по відскоку. Основа 1 виготовлена із тонкого формостійкого матеріалу, наприклад, з фазоліну, у вигляді конверту, утвореного з двох аналогічних елементів, вирізаних в формі устілки у відповідності з типорозмірами взуття, які сполучені між собою по контуру 5 з обхватом області пальців, латеральної сторони та п'яткової зони. Таке сполучення пластин утворює основу у вигляді конверту, який має в зоні пальців та п'ятки кармани 6, 7 відповідно, а з медіальної сторони - проріз 8. Пристрій включає також барвник і валик для нанесення його на робочі пластини 3. Пристрій використовують наступним чином. У відповідності з розмірами стопи пацієнта підбирають відповідні робочу пластину 3 та паперову карту 2 обстеження, яку розміщують на шар барвника пластини 3 та вставляють їх в проріз 8 конверта на медіальній стороні основи 1. При цьому робоча пластина 3 з картою 2 обстеження фіксуються за рахунок їх розміщення в карманах конверту 6, 7 в області пальців та в зоні п'ятки основи 1, які обмежують їх рухи . Зібраний таким чином пристрій вставляють у взуття. Пацієнт взувається і проходить декілька кроків, наприклад, 5-7. Під дією його ваги робоча пластина З деформується. Висока еластичність її матеріалу дозволяє передавати через барвник на паперову карту 2 обстеження силу навантаження в процесі ходьби. Після цього пацієнт знімає взуття і пристрій витягують за допомогою петельки 4. З конверта основи 1 виймають карту 2 обстеження і робочу пластину 3. На карті 2 обстеження, на фоні координатної сітки 5 утворюється плантограма - відбиток сліду, що скопіювався під дією сили тиску на стопу від навантаження на робочу пластину 3 ваги пацієнта під час ходьби. В зонах найбільшого навантаження відбитки мають більш затемнений вигляд. Орієнтуючись на одержані під час ходьби зони навантаження, відображені на одержаній плантограмі, оцінюють якість вибраного для даного пацієнта взуття. При значному констрасті тону окрасу на зони навантаження стопи необхідно, по можливості, замінити взуття або провести корегування навантаження на зони риску. Для цього виготовляють показані конкретному пацієнту корегуючі навантаження елементи, які використовують при виготовленні ортопедичних устілок або ортопедичного взуття. Повторно використовують пристрій для об'єктивної оцінки якості ортопедичного взуття з встановленими в ньому коригуючими елементами. Координатна сітка спрощує процес визначення навантаження на стопу в окремих зонах. При зберіганні та транспортуванні пристрою для плантографії, типорозмірні еластичні робочі пластини попарно складають одна на одну, що, завдяки щільному контакту, попереджає висихан 5 79679 ня нанесеного на них барвника. Попарно складені пластини розміщують між відповідними основами щоб типорозмірні елементи були в комплекті. Типорозмірний ряд елементів з робочими пластинами та паперовими листами, які відповідають типорозмірному ряду взуттєви х устілок, спрощує їх використання. Таким чином, пристрій дозволяє одержувати чітку плантограму з нанесеною на неї координатною сіткою і вираженими зонами підвищеного навантаження. По цій плантограмі з'являється можливість більш об'єктивно оцінити конструкцію ортопедичного взуття для пацієнтів з патологією Комп’ютерна в ерстка В. Клюкін 6 стоп та, при необхідності, виготовити корегуючі елементи для ортопедичного взуття, повторно оцінити якість одержаного ортопедичного взуття і, тим самим, підвищити його функціональність та якість. Компактність, незначні габарити, простота використання дозволяють оперативно, в процесі забезпечення пацієнта ортопедичним взуттям, вносити зміни в його конструкцію з допомогою корегуючи х елементів з метою вдосконалення і усунення недоліків при їх виявленні. Плантограми можна зберігати з історією хвороби, що дозволяє оцінювати ті зміни зі стопами, які можуть з часом виникнути. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
