Пристрій для утримання стопи

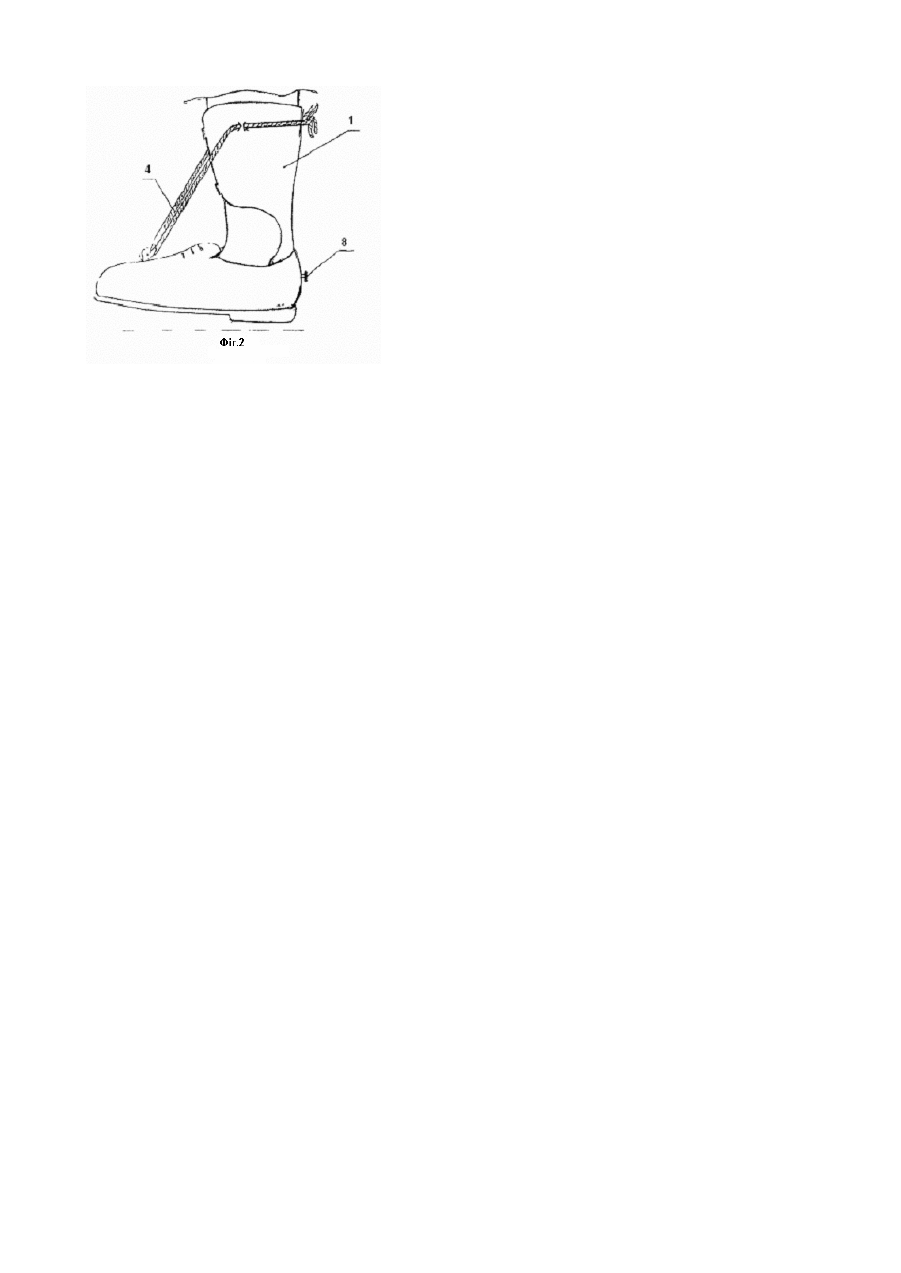

Запропонований винахід, пристрій для утримання стопи, відноситься до медичної техніки, зокрема до ортопедії. Він призначений для утримання падаючої стопи. Пристрої для утримання падаючої стопи відомі. До них відноситься винахід "Устройство для удержания стопы" по А.С. СРСР за № 1667860. Він включає манжетку з пряжкою, регулюючу стрічку і шнурок з гачком, які відповідно закріплені навкруги живота і до кінчика взуття. При користуванні висота піднімання падаючої стопи регулюється за допомогою регулюючої стрічки. Недоліком цього пристрою є те, що регулююча стрічка та шнурок, які знаходяться між манжеткою живота та кінцем передньої частини кінця взуття створюють незручності при згинанні та розгинанні ноги, травмуючи її шкіру, та змінюють форму одягу на нозі, що спотворює ходу пацієнта. В завдання запропонованого винаходу поставлена задача розробки такого пристрою, який зменшує незручності при користуванні і покращує ходу пацієнта. Таке завдання забезпечується тим, що в запропонованому винаході манжетка виконана у вигляді листа гнучкого матеріалу, її поверхні відповідно прилаштовано до зовнішньої поверхні гомілки та п'яти, де вона звужена, потовщена і має отвір в центрі. На Фіг. 1 і Фіг. 2 зображено пристрій в розгорнутому вигляді та вигляд з зовнішньої сторони одягнутого на гомілку і введеного у вз уття пристрою в робочому стані. Пристрій включає манжетку 1, виконану у вигляді пластини з гнучкого матеріалу (шкіри, полімерів тощо), яка має розширену гомілкову 1 та вужчу п'яточну 5 частини, що сполучаються між собою звуженою потовщеною перетинкою 6. На одній половині краю пластини 1 виконані стрічки 2, на внутрішній поверхні яких і зовнішній поверхні протилежної сторони закріплено фіксатори з липучого матеріалу. У верхній частині пластини 1 біля протилежних сторін виконано по два паралельні прорізи, що створюють місточки 3, під які проведено кінці шнурка 4 з гачком (на малюнку його кінці обрізано). Посередині пластини п'яточної частини 5 виконано отвір 7 і проріз, направлений до нижнього краю. Всі краї, гострі кути манжети 1 закруглені і стоншені. Робота пристрою полягає в тому, що його можна застосовувати при користуванні взуттям типу тапок, туфель, черевиків та чобіт. При застосуванні по першому способу беруть пластину 1 манжетки, проводять стопу в петлю шнурка 4 і прикладають середину пластини 1 до задньої поверхні гомілки так, щоб нижній кінець 5 облягав п'яту ззаду і був на рівні її нижнього краю. Стопу вводять у взуття і обвивають пластину манжетки 1 навкруги гомілки, притискають кінець пластини 5 до устілки взуття і обтягують стрічки 2 навкруги спереду і з'єднують їх з липучими елементами зовнішньої поверхні пластини протилежної сторони. При цьому манжетка 1 впирається п'яточною частиною 5 в устілку взуття, що попереджує переміщення її вздовж гомілки. Далі гачком шнурка 4 захоплюють петлю на передній частині взуття, кінці шнурка 4 проводять на задню поверхню гомілки і манжетки, натягують, піднімаючи передню частину стопи і кінці зав'язують. При цьому стопа піднімається догори, рух в суглобах не порушується, а манжетка не опускається донизу і згинається в області перетинки 6. Манжетку 1 можна використовувати, одягаючи її в тому ж порядку на халяву чобіт. При цьому отвір 7 п'яточної частини пластини одягають поверх каблука чобота на стержень 8. При цьому частина 5 буде впиратись в стержень 8, а не в устілку вз уття.
