Спосіб розливу рідин у ємності

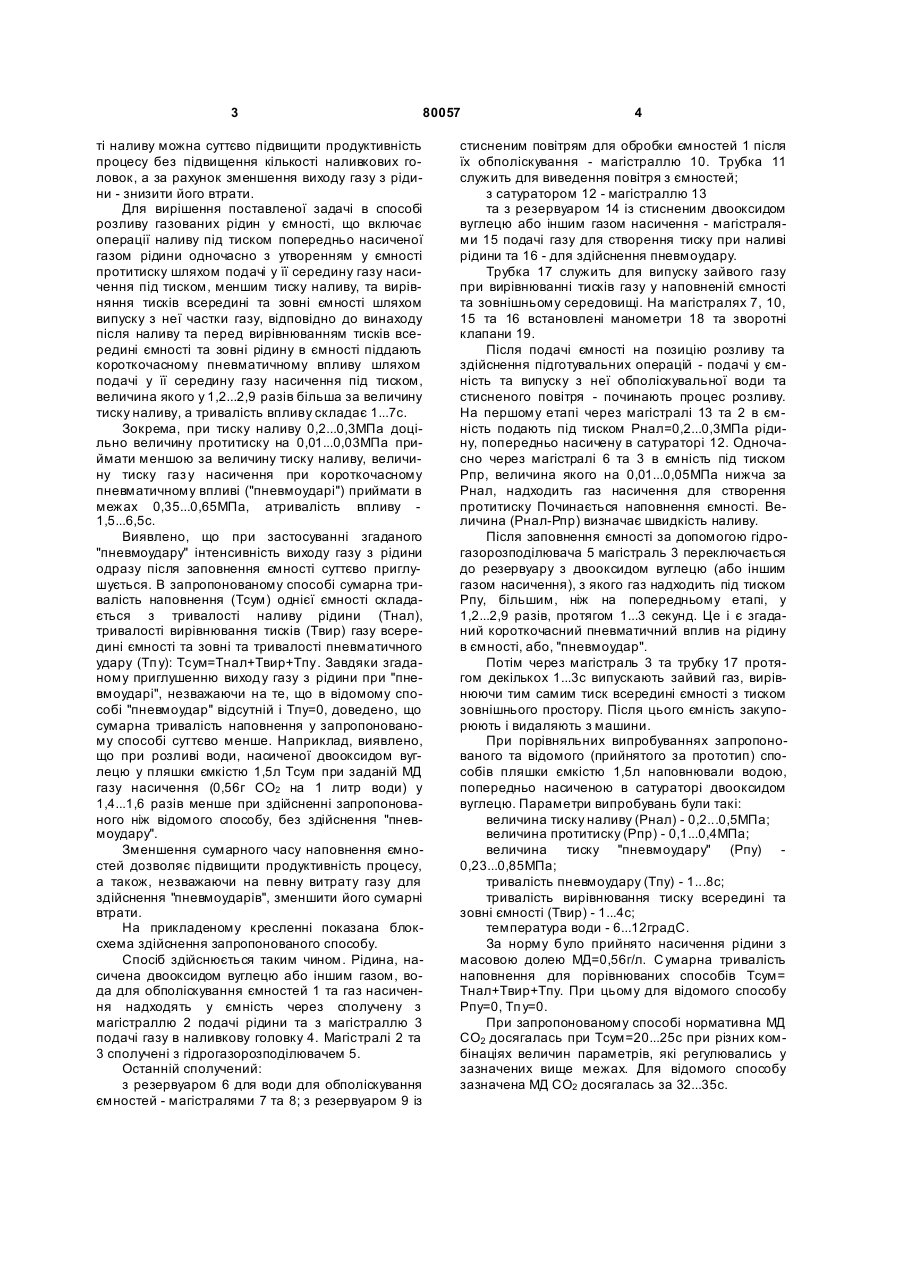

1. Спосіб розливу рідин у ємності, що включає операції наливу під тиском попередньо насиченої газом рідини одночасно з утворенням у ємності протитиску шляхом подачі всередину газу насичення під тиском, меншим від тиску наливу, та 3 80057 ті наливу можна суттєво підвищити продуктивність процесу без підвищення кількості наливкових головок, а за рахунок зменшення виходу газу з рідини - знизити його втрати. Для вирішення поставленої задачі в способі розливу газованих рідин у ємності, що включає операції наливу під тиском попередньо насиченої газом рідини одночасно з утворенням у ємності протитиску шляхом подачі у її середину газу насичення під тиском, меншим тиску наливу, та вирівняння тисків всередині та зовні ємності шляхом випуску з неї частки газу, відповідно до винаходу після наливу та перед вирівнюванням тисків всередині ємності та зовні рідину в ємності піддають короткочасному пневматичному впливу шляхом подачі у її середину газу насичення під тиском, величина якого у 1,2...2,9 разів більша за величину тиску наливу, а тривалість впливу складає 1...7с. Зокрема, при тиску наливу 0,2...0,3МПа доцільно величину протитиску на 0,01...0,03МПа приймати меншою за величину тиску наливу, величину тиску газ у насичення при короткочасному пневматичному впливі ("пневмоударі") приймати в межах 0,35...0,65МПа, атривалість впливу 1,5...6,5с. Виявлено, що при застосуванні згаданого "пневмоудару" інтенсивність виходу газу з рідини одразу після заповнення ємності суттєво приглушується. В запропонованому способі сумарна тривалість наповнення (Тсум) однієї ємності складається з тривалості наливу рідини (Тнал), тривалості вирівнювання тисків (Твир) газу всередині ємності та зовні та тривалості пневматичного удару (Тп у): Тсум=Тнал+Твир+Тпу. Завдяки згаданому приглушенню виходу газу з рідини при "пневмоударі", незважаючи на те, що в відомому способі "пневмоудар" відсутній і Тпу=0, доведено, що сумарна тривалість наповнення у запропонованому способі суттєво менше. Наприклад, виявлено, що при розливі води, насиченої двооксидом вуглецю у пляшки ємкістю 1,5л Тсум при заданій МД газу насичення (0,56г СО2 на 1 литр води) у 1,4...1,6 разів менше при здійсненні запропонованого ніж відомого способу, без здійснення "пневмоудару". Зменшення сумарного часу наповнення ємностей дозволяє підвищити продуктивність процесу, а також, незважаючи на певну витрату газу для здійснення "пневмоударів", зменшити його сумарні втрати. На прикладеному кресленні показана блоксхема здійснення запропонованого способу. Спосіб здійснюється таким чином. Рідина, насичена двооксидом вуглецю або іншим газом, вода для обполіскування ємностей 1 та газ насичення надходять у ємність через сполучену з магістраллю 2 подачі рідини та з магістраллю 3 подачі газу в наливкову головку 4. Магістралі 2 та 3 сполучені з гідрогазорозподілювачем 5. Останній сполучений: з резервуаром 6 для води для обполіскування ємностей - магістралями 7 та 8; з резервуаром 9 із 4 стисненим повітрям для обробки ємностей 1 після їх обполіскування - магістраллю 10. Трубка 11 служить для виведення повітря з ємностей; з сатуратором 12 - магістраллю 13 та з резервуаром 14 із стисненим двооксидом вуглецю або іншим газом насичення - магістралями 15 подачі газу для створення тиску при наливі рідини та 16 - для здійснення пневмоудару. Трубка 17 служить для випуску зайвого газу при вирівнюванні тисків газу у наповненій ємності та зовнішньому середовищі. На магістралях 7, 10, 15 та 16 встановлені манометри 18 та зворотні клапани 19. Після подачі ємності на позицію розливу та здійснення підготувальних операцій - подачі у ємність та випуску з неї обполіскувальної води та стисненого повітря - починають процес розливу. На першому етапі через магістралі 13 та 2 в ємність подають під тиском Рнал=0,2...0,3МПа рідину, попередньо насичену в сатураторі 12. Одночасно через магістралі 6 та 3 в ємність під тиском Рпр, величина якого на 0,01...0,05МПа нижча за Рнал, надходить газ насичення для створення протитиску Починається наповнення ємності. Величина (Рнал-Рпр) визначає швидкість наливу. Після заповнення ємності за допомогою гідрогазорозподілювача 5 магістраль 3 переключається до резервуару з двооксидом вуглецю (або іншим газом насичення), з якого газ надходить під тиском Рпу, більшим, ніж на попередньому етапі, у 1,2...2,9 разів, протягом 1...3 секунд. Це і є згаданий короткочасний пневматичний вплив на рідину в ємності, або, "пневмоудар". Потім через магістраль 3 та трубку 17 протягом декількох 1...3с випускають зайвий газ, вирівнюючи тим самим тиск всередині ємності з тиском зовнішнього простору. Після цього ємність закупорюють і видаляють з машини. При порівняльних випробуваннях запропонованого та відомого (прийнятого за прототип) способів пляшки ємкістю 1,5л наповнювали водою, попередньо насиченою в сатураторі двооксидом вуглецю. Параметри випробувань були такі: величина тиску наливу (Рнал) - 0,2...0,5МПа; величина протитиску (Рпр) - 0,1...0,4МПа; величина тиску "пневмоудару" (Рпу) 0,23...0,85МПа; тривалість пневмоудару (Тпу) - 1...8с; тривалість вирівнювання тиску всередині та зовні ємності (Твир) - 1...4с; температура води - 6...12градС. За норму було прийнято насичення рідини з масовою долею МД=0,56г/л. С умарна тривалість наповнення для порівнюваних способів Тсум= Тнал+Твир+Тпу. При цьому для відомого способу Рпу=0, Тп у=0. При запропонованому способі нормативна МД СО2 досягалась при Тсум=20...25с при різних комбінаціях величин параметрів, які регулювались у зазначених вище межах. Для відомого способу зазначена МД СО2 досягалась за 32...35с. 5 Комп’ютерна в ерстка Т. Чепелев а 80057 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
