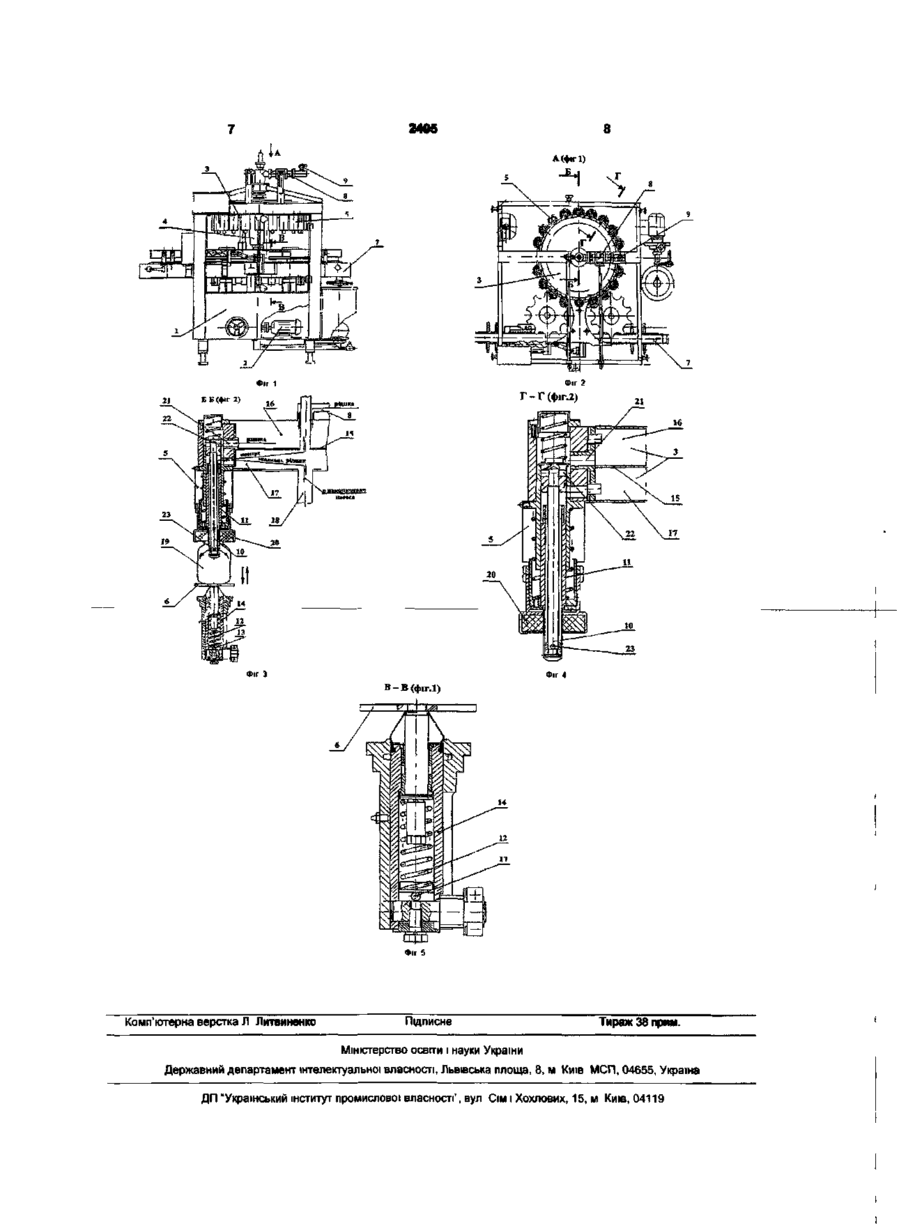

Машина для розливу гарячих рідин

1 Машина для розливу гарячих рідин, яка включає станину, привід, карусель з витратним резервуаром і дозувальними головками та підйомно-опускними столами, конвеєри подачі порожніх і виводу наповнених ємностей та трубопроводи подачі рідини, яка відрізняється тим, що дозувальні головки закріплені безпосередньо на ЗОВНІШНІЙ боковій поверхні витратного резервуара, а внутрішня порожнина останнього розділена горизонтальною перегородкою на дві камери верхню - для рідини, нижню - для повітря, піни та надлишку рідини, причому внутрішня труба для виходу рідини з дозувальної головки розташована таким чином, що м порожнина переходить у вихідний отвір верхньої камери для рідини витратного резервуара, а порожнина зовнішньої труби дозувальної головки - у вхідний отвір нижньої камери для повітря, піни та надлишку рідини витратного резервуара, при цьому у нижній частині внутрішньої труби виконані отвори для виходу рідини у Корисна модель відноситься до наповнювального обладнання, а саме до машин для розливу гарячих рідин, і може використовуватися у консервній галузі харчової промисловості, а також в інших галузях господарства Відоме "Устройство для розлива жидкостей" (Опис до патенту СРСР №980610, МПК В67СЗ/02, 1982р ), який включає витратний резервуар з дозувальним пристроєм, корпус із закріпленою у ньому газовідвідною трубкою, вентиль для регулювання подачі і зливу рідини, трубопровід для продувки, клапанну систему для регулювання продувки і відкачки повітря, зливний патрубок для виходу рідини в ємність Пристрій працює наступним чином Рідина з витратного резервуару поступає у дозувальний пристрій, в якому відмірюється необхідна п доза Ємність, ЩО наповнюється, подається під зливний вентиль дозувального пристрою, піднімається вгору, відкриває вентиль і рідини злива ється Наповнена рідиною дозованого об'єму ємність опускається вниз і цикл наповнювання повторюється Збіжними ознаками відомого технічного рішення та рішення, що заявляється, є наявність витратного резервуару з дозувальною головкою (пристроєм) Причинами, що перешкоджають одержанню очікуваного технічного результату є наступні - попадання піни, повітря та надлишкової рідини у витратний резервуар, що знижує температуру рідини у ємності, яка подається на розлив, тим самим не виключається можливість розвитку мікрофлори у рідині як у ємності, так і у витратному резервуарі, - конструктивна складність проведення процесів дозування та розливу рідини в ємність, - конструктивна складність об'ємного регулювання та зміни дози рідини, що розливається, ЄМНІСТЬ 2 Машина за п 1, яка відрізняється тим, що пружина підйомно-опускного стола установлена в стакані на кульовій опорі 3 Машина за п 1, яка відрізняється тим, що витратний резервуар з дозувальними головками закріплений на валу з можливістю вертикального переміщення для регулювання в залежності від ВИСОТИ ЄМНОСТІ 4 Машина за п 1, яка відрізняється тим, що на вході і виході рідини у витратному резервуарі установлені прилади для контролю температури 5 Машина за п 1, яка відрізняється тим, що прилади для контролю температури заблоковані з приводом ю о CM 2405 - зниження якості готової продукції через можливість попадання у ємність з продукцією конденсату, який може утворюватися на шляху проходження рідини до ємності, що наповнюється, - відсутність контролю за температурою рідини, що розливається Найбільш близькою до рішення, що заявляється, є "Установка для розлива и укупорки бутылок с жидкостью" (Опис до а с СРСР №787353, МПК В67СЗ/04, 1980), яка включає витратний резервуар з дозувальним пристроєм та підйомноопускними столами, пристрій для закупорювання пляшок, конвеєр подачі порожніх та виводу наповнених пляшок Пристрій працює наступним чином Пляшки конвеєром подачі порожніх пляшок подаються на підйомно-опускні столи При ПІДЙОМІ останніх пляшки центруються і герметизуються Рідина із витратного резервуару через дозувальний пристрій поступає в пляшку Після наповнення пляшки підйомно-опускний стіл опускається і далі пляшка з рідиною подається до пристрою для закупорювання Збіжними ознаками відомого технічного рішення та рішення, що заявляється, є наявність витратного резервуару з дозувальними головками (пристроями) та підйомно-опускними столами, конвеєрів подачі порожніх і виводу наповнених ємностей Причинами, що перешкоджають одержанню очікуваного технічного результату, є наступні - знижена якість продукції та короткий термін її зберігання через можливість розвитку мікрофлори при виході повітря та піни у витратний резервуар з ємності та при виході порції залишкової рідини по повітряній трубці у ємність, - складність технічного обслуговування вузлів установки та необхідність у посиленій санітарній обробці витратного резервуару через незручне розташування дозувальної головки на ЗОВНІШНІЙ НИЖНІЙ поверхні витратного резервуару та розташування частини деталей і вузлів дозувальної головки, а також конструктивних елементів типу пружин всередині витратного резервуару, що не виключає можливості розвитку мікрофлори в ньому, - зниження якості готової продукції через можливість попадання у ємність з продукцією конденсату, який може утворюватися при подачі рідини по ЗОВНІШНІЙ наливній трубі до ємності, - складність у переобладнанні дозувальних головок на інший типорозмір ємностей через необхідність переобладнання кожного індивідуального регулюючого пристрою кожної дозувальної головки, - конструкція підйомно-опускного стола не виключає випадки порушення СПІВВІСНОСТІ дозувальної ГОЛОВКИ І ПЛЯШКИ В основу корисної моделі, що заявляється, поставлено задачу удосконалення машини для розливу гарячих рідин шляхом спрощення конструкції дозувальних головок, витратного резервуару та підйомно-опускних столів, що дозволяє виключити мікробіологічне забруднення рідин, що розливаються, та попадання у ємність конденсату, що утворюється на шляху проходження рідини до єм ності, що наповнюється, тим самим забезпечується висока якість готової продукції та спрощується технічне обслуговування машини Поставлена задача вирішується сукупністю відомих суттєвих ознак, які включають наявність станини, приводу, каруселі з витратним резервуаром і дозувальними головками та підйомноопускними столами, конвеєрів подачі порожніх та виводу наповнених ємностей, трубопроводів подачі рідини, а також нових, ВІДМІННИХ ВІД прототипу суттєвих ознак, достатніх у всіх випадках, на які поширюється обсяг правової охорони, а саме, дозувальні головки закріплені безпосередньо на ЗОВНІШНІЙ боковій поверхні витратного резервуару, а внутрішня порожнина останнього розділена горизонтальною перегородкою на дві камери верхня для рідини, а нижня - для повітря, піни та надлишку рідини, причому внутрішня труба для виходу рідини з дозувальної головки розташована таким чином, що її порожнина переходить у вихідний отвір верхньої камери для рідини витратного резервуару, а порожнина зовнішньої труби дозувальної головки - у вхідний отвір нижньої камери для повітря, піни та надлишку рідини витратного резервуару, при цьому в нижній частині внутрішньої труби виконані отвори для виходу рідини у ємність, а також ознак, які характеризують корисну модель у конкретному випадку її виконання - пружина підйомно-опускного стола установлена в стакані на кульовій опорі, витратний резервуар з дозувальними головками закріплений на валу з можливістю вертикального переміщення для регулювання в залежності від висоти ємностей, а на вході і виході рідини у витратному резервуарі установлені прилади для контролю температури, причому останні заблоковані з приводом Таким чином, завдяки закріпленню дозувальних головок на ЗОВНІШНІЙ боковій поверхні витратного резервуару, забезпечується можливість винесення вузлів і деталей дозувальних головок за межі внутрішньої порожнини витратного резервуару, при цьому удосконалюється конструкція машини, поліпшується й санітарне обслуговування, а розділення внутрішньої порожнини витратного резервуару на дві горизонтальні камери, верхня з яких призначена для гарячої рідини, що розливається, а нижня - для повітря, піни та надлишку рідини, які виходять з ємності (банки), що заповнюється, виключає контактування останніх з рідиною, що розливається, тим самим виключає можливість її мікробіологічного забруднення Крім того, нижня камера є тепло-ізолюючою по відношенню до верхньої камери витратного резервуару, так як зменшує втрату тепла рідиною, що розливається, через горизонтальну перегородку З'єднання внутрішньої труби для виходу рідини дозувальної головки з вихідним отвором верхньої камери витратного резервуару дозволяє уникнути попадання мікрофлори у верхню камеру з ємностей (банок), які наповнюються, зменшити шлях проходження гарячої рідини з витратного резервуару до ємності (банки), що наповнюється, зменшити вірогідність утворення конденсату, тим самим поліпшити якість та подовжити термін зберігання готової продукцп З'єднання зовнішньої труби дозувальної головки з вхідним отвором нижньої камери дозволяє уникну 2405 ти утворення конденсату у внутрішній трубі, тим самим забезпечується висока якість та подовжується термін зберігання готового розлитого продукту, а також забезпечується вихід з ємності (банки), що наповнюється, повітря, піни і надлишку рідини Установка пружини підйомно-опускного стола на кульовій опорі дозволяє усунути технологічні відхилення від вертикальної осі симетрії ємності (банки), що заповнюється (відсутність паралельності дна і верхнього зрізу горловини), тим самим забезпечити герметичність останньої з контактною поверхнею дозувальної головки і виключити попадання мікрофлори у продукт у процесі розливу Можливість вертикального переміщення витратного резервуару з дозувальними головками удосконалює конструкцію машини, забезпечуючи швидке переобладнання при переході на інший типорозмір ємності (банки), в яку буде виконуватися розлив Наявність контролю температури рідини, що розливається, та блокування приладів контролю температури з приводом машини удосконалює конструкцію і дозволяє отримати стандартну якість продукту, що розливається, тобто, досягається поставлена задача Машина для розливу гарячих рідин, що заявляється, пояснюється слідуючими кресленнями Фіг 1 - Загальний вигляд, Фіг 2 - Вигляд А Фіг 1, Фіг 3 - Розріз по Б-Б Фіг 2, Фіг 4 - Розріз по Г-Г Фіг 2, Фіг 5 - Розріз по В-В Фіг 1 Машина для розливу гарячих рідин, що заявляється, включає станину 1 (Фіг1), привід 2, витратний резервуар 3 (Фіг 1, 2, 3, 4) З механізмом регулювання 4 (Фіг 1) вертикального переміщення витратного резервуару 3, дозувальні головки 5 (Фіг 1, 2, 3, 4), підйомно-опускний стіл 6 (Фіг 3, 5), конвеєр 7 (Фіг 1, 2) подачі порожніх і виводу наповнених ємностей 19 (Фіг 3), трубопроводи подачі рідини 8 (Фіг 1, 2, 3), прилади 9 (Фіг 1, 2) для контролю температури, внутрішню трубу 10 (Фіг 3, 4) з отворами 22, 23 (Фіг 3, 4) для виходу рідини 6 з дозувальної головки 5 у ємність 19, зовнішню трубу 11 (Фіг 3, 4) дозувальної головки 5 з ущільнювальним кільцем 20, пружину 12 (Фіг 3, 5) підйомно-опускного стола 6, кульову опору 13 (Фіг 3, 5) підйомно-опускного стола 6, стакан 14 (Фіг 3, 5) підйомно-опускного стола 6, горизонтальну перегородку 15 (Фіг 3, 4) витратного резервуару 3, верхню камеру 16 (Фіг 3, 4) з вихідним отвором 21 (Фіг 3, 4) для рідини, нижню камеру 17 (Фіг 3, 4) для повітря, піни та надлишку рідини, вал 18 (Фіг 3) для кріплення витратного резервуару 3 і механізму регулювання 4 вертикального переміщення витратного резервуару З Машина для розливу гарячих рідин, що заявляється, працює наступним чином При попередньо заповненій рідиною, наприклад, фруктовим соком з температурою 95-98 С верхній камері 16 витратного резервуару 3 та підготовлених ємностей для рідини (банках) 19 вмикається привід 2, розміщений на станині 1, при цьому конвеєр 7 подачі порожніх і виводу наповнених ємностей направляє ємність 19 на підйомно-опускний стіл 6, який згідно з кінематикою (на кресленнях не показано) підіймає останню до досягнення контакту з дозувальною головкою 5, притискує до ущільнювального кільця 20, підіймає зовнішню трубу 11 і, тим самим, відкриває отвори 21 верхньої камери 16 та 22, 23 внутрішньої труби 10 для виходу рідини, яка поступає у ємність 19, заповнює останню, витісняючи повітря, піну та надлишок рідини через зовнішню трубу 11 дозувальної головки 5 у нижню камеру 17 для повітря, піни та надлишку рідини витратного резервуару З Далі підйомно-опускний стіл опускається згідно з кінематикою, опускається зовнішня труба 11, закриває отвори 21 верхньої камери 16 та 22, 23 внутрішньої труби 10, конвеєр 7 подачі порожніх і виводу наповнених ємностей виводить наповнену ємність 19 на закупорювання і одночасно подає слідуючу ємність на позицію розливу, тобто, цикл повторюється З метою забезпечення стандартної якості рідини, що розливається, прилади контролю температури вимикають (блокують) привід 2 в разі порушення температурного режиму рідини на вході і виході з витратного резервуару З У випадку, коли ємність, що заповнюється, має технологічне відхилення від стандарту (має скошене дно та ш ), підйомно-опускний стіл 6, за рахунок кульової опори 13, забезпечує самоцентрування, тобто, СПІВВІСНІСТЬ ємності 19 і дозувальної головки 5 Для переходу на інший типорозмір ємностей, в які розливається рідина, у конструкції машини передбачений механізм регулювання 4 вертикального переміщення (вгору, вниз) витратного резервуару 3 з дозувальними головками 5 і деталями для закріплення його на валу 18 (на кресленнях не показано) В дійсний час виготовлення машини за корисною моделлю, що заявляється, освоєно пщприємством-заявником 2405 21 ББ(ф.г2) Фіг З Фіг 4 В-В(фіг.1) Комп'ютерна верстка Л Литвиненко Підписне Тираж 38 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ МСП, 04655, Україна ДП "Український інститут промислової власності', вул Сім і Хохлових, 15, м Київ, 04119
