Вогнетривка композиція для торкретування та спосіб відновлення гарячої вогнетривкої стінки

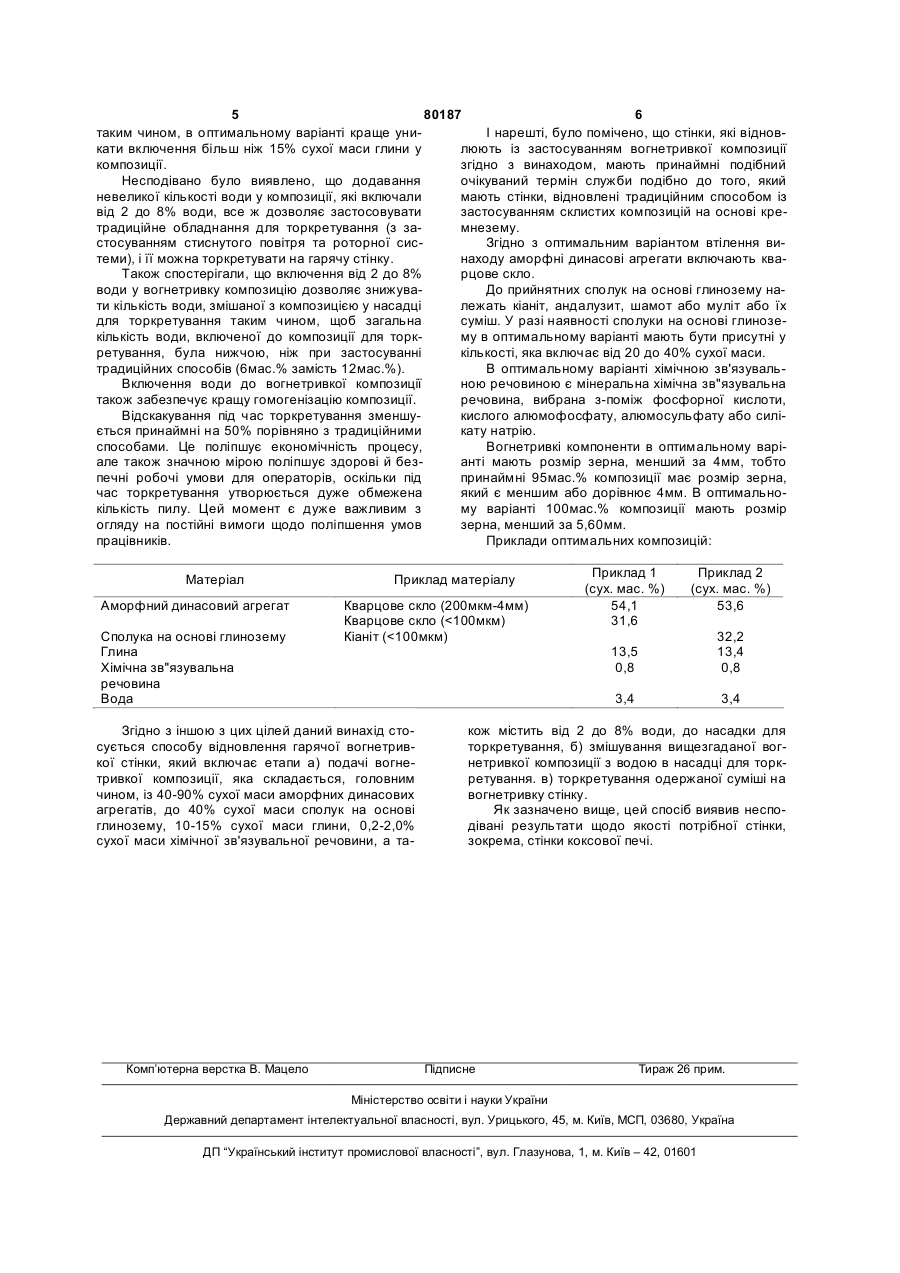

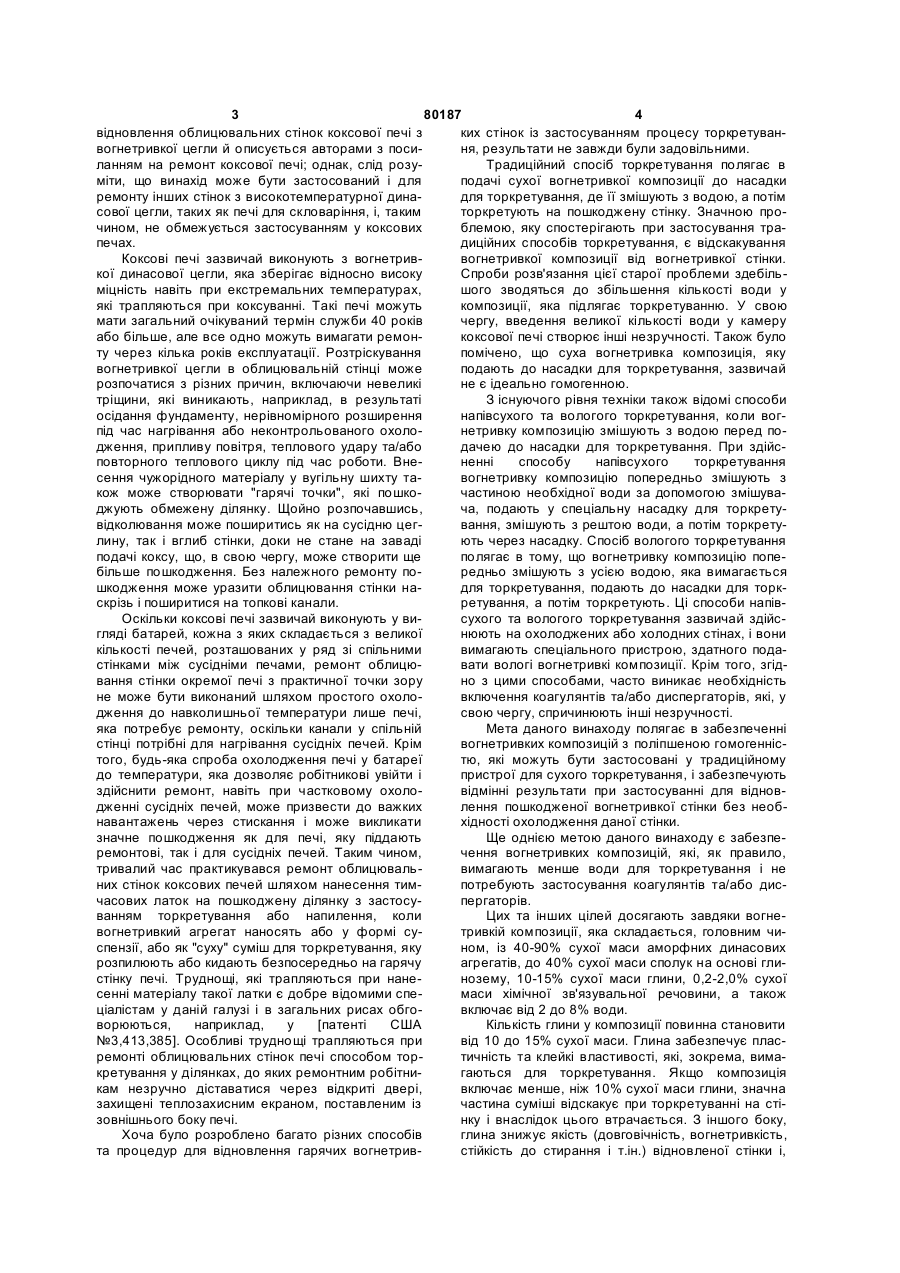

1. Вогнетривка композиція для торкретування, яка відрізняється тим, що містить 40-90 % сухої маси аморфних динасових агрегатів, до 40 % сухої маси сполук на основі глинозему, 10-15 % сухої маси глини, 0,2-2,0 % сухої маси хімічної зв'язувальної речовини, а також містить від 2 до 8 % води. 2. Вогнетривка композиція за п. 1, яка відрізняється тим, що аморфні динасові агрегати містять кварцове скло. 3. Вогнетривка композиція за п. 1, яка відрізняється тим, що до сполук на основі глинозему належать кіаніт, андалузит, шамот або муліт або їх суміш. 4. Вогнетривка композиція за п. 1, яка відрізняється тим, що вміст сполук на основі глинозему становить від 20 до 40 % сухої маси. C2 2 (11) 1 3 80187 4 відновлення облицювальних стінок коксової печі з ких стінок із застосуванням процесу торкретуванвогнетривкої цегли й описується авторами з посиня, результати не завжди були задовільними. ланням на ремонт коксової печі; однак, слід розуТрадиційний спосіб торкретування полягає в міти, що винахід може бути застосований і для подачі сухої вогнетривкої композиції до насадки ремонту інших стінок з високотемпературної динадля торкретування, де її змішують з водою, а потім сової цегли, таких як печі для скловаріння, і, таким торкретують на пошкоджену стінку. Значною прочином, не обмежується застосуванням у коксових блемою, яку спостерігають при застосування трапечах. диційних способів торкретування, є відскакування Коксові печі зазвичай виконують з вогнетриввогнетривкої композиції від вогнетривкої стінки. кої динасової цегли, яка зберігає відносно високу Спроби розв'язання цієї старої проблеми здебільміцність навіть при екстремальних температурах, шого зводяться до збільшення кількості води у які трапляються при коксуванні. Такі печі можуть композиції, яка підлягає торкретуванню. У свою мати загальний очікуваний термін служби 40 років чергу, введення великої кількості води у камеру або більше, але все одно можуть вимагати ремонкоксової печі створює інші незручності. Також було ту через кілька років експлуатації. Розтріскування помічено, що суха вогнетривка композиція, яку вогнетривкої цегли в облицювальній стінці може подають до насадки для торкретування, зазвичай розпочатися з різних причин, включаючи невеликі не є ідеально гомогенною. тріщини, які виникають, наприклад, в результаті З існуючого рівня техніки також відомі способи осідання фундаменту, нерівномірного розширення напівсухого та вологого торкретування, коли вогпід час нагрівання або неконтрольованого охолонетривку композицію змішують з водою перед подження, припливу повітря, теплового удару та/або дачею до насадки для торкретування. При здійсповторного теплового циклу під час роботи. Внененні способу напівсухого торкретування сення чужорідного матеріалу у вугільну шихту тавогнетривку композицію попередньо змішують з кож може створювати "гарячі точки", які пошкочастиною необхідної води за допомогою змішуваджують обмежену ділянку. Щойно розпочавшись, ча, подають у спеціальну насадку для торкретувідколювання може поширитись як на сусідню цегвання, змішують з рештою води, а потім торкретулину, так і вглиб стінки, доки не стане на заваді ють через насадку. Спосіб вологого торкретування подачі коксу, що, в свою чергу, може створити ще полягає в тому, що вогнетривку композицію попебільше пошкодження. Без належного ремонту поредньо змішують з усією водою, яка вимагається шкодження може уразити облицювання стінки надля торкретування, подають до насадки для торкскрізь і поширитися на топкові канали. ретування, а потім торкретують. Ці способи напівОскільки коксові печі зазвичай виконують у висухого та вологого торкретування зазвичай здійсгляді батарей, кожна з яких складається з великої нюють на охолоджених або холодних стінах, і вони кількості печей, розташованих у ряд зі спільними вимагають спеціального пристрою, здатного подастінками між сусідніми печами, ремонт облицювати вологі вогнетривкі композиції. Крім того, згідвання стінки окремої печі з практичної точки зору но з цими способами, часто виникає необхідність не може бути виконаний шляхом простого охоловключення коагулянтів та/або диспергаторів, які, у дження до навколишньої температури лише печі, свою чергу, спричинюють інші незручності. яка потребує ремонту, оскільки канали у спільній Мета даного винаходу полягає в забезпеченні стінці потрібні для нагрівання сусідніх печей. Крім вогнетривких композицій з поліпшеною гомогенністого, будь-яка спроба охолодження печі у батареї тю, які можуть бути застосовані у традиційному до температури, яка дозволяє робітникові увійти і пристрої для сухого торкретування, і забезпечують здійснити ремонт, навіть при частковому охоловідмінні результати при застосуванні для відновдженні сусідніх печей, може призвести до важких лення пошкодженої вогнетривкої стінки без необнавантажень через стискання і може викликати хідності охолодження даної стінки. значне пошкодження як для печі, яку піддають Ще однією метою даного винаходу є забезперемонтові, так і для сусідніх печей. Таким чином, чення вогнетривких композицій, які, як правило, тривалий час практикувався ремонт облицювальвимагають менше води для торкретування і не них стінок коксових печей шляхом нанесення тимпотребують застосування коагулянтів та/або дисчасових латок на пошкоджену ділянку з застосупергаторів. ванням торкретування або напилення, коли Цих та інших цілей досягають завдяки вогневогнетривкий агрегат наносять або у формі сутривкій композиції, яка складається, головним чиспензії, або як "суху" суміш для торкретування, яку ном, із 40-90% сухої маси аморфних динасових розпилюють або кидають безпосередньо на гарячу агрегатів, до 40% сухої маси сполук на основі глистінку печі. Труднощі, які трапляються при наненозему, 10-15% сухої маси глини, 0,2-2,0% сухої сенні матеріалу такої латки є добре відомими спемаси хімічної зв'язувальної речовини, а також ціалістам у даній галузі і в загальних рисах обговключає від 2 до 8% води. ворюються, наприклад, у [патенті США Кількість глини у композиції повинна становити №3,413,385]. Особливі труднощі трапляються при від 10 до 15% сухої маси. Глина забезпечує пласремонті облицювальних стінок печі способом тортичність та клейкі властивості, які, зокрема, вимакретування у ділянках, до яких ремонтним робітнигаються для торкретування. Якщо композиція кам незручно діставатися через відкриті двері, включає менше, ніж 10% сухої маси глини, значна захищені теплозахисним екраном, поставленим із частина суміші відскакує при торкретуванні на стізовнішнього боку печі. нку і внаслідок цього втрачається. З іншого боку, Хоча було розроблено багато різних способів глина знижує якість (довговічність, вогнетривкість, та процедур для відновлення гарячих вогнетривстійкість до стирання і т.ін.) відновленої стінки і, 5 80187 6 таким чином, в оптимальному варіанті краще униІ нарешті, було помічено, що стінки, які відновкати включення більш ніж 15% сухої маси глини у люють із застосуванням вогнетривкої композиції композиції. згідно з винаходом, мають принаймні подібний Несподівано було виявлено, що додавання очікуваний термін служби подібно до того, який невеликої кількості води у композиції, які включали мають стінки, відновлені традиційним способом із від 2 до 8% води, все ж дозволяє застосовувати застосуванням склистих композицій на основі кретрадиційне обладнання для торкретування (з замнезему. стосуванням стиснутого повітря та роторної сисЗгідно з оптимальним варіантом втілення витеми), і її можна торкретувати на гарячу стінку. находу аморфні динасові агрегати включають кваТакож спостерігали, що включення від 2 до 8% рцове скло. води у вогнетривку композицію дозволяє знижуваДо прийнятних сполук на основі глинозему нати кількість води, змішаної з композицією у насадці лежать кіаніт, андалузит, шамот або муліт або їх для торкретування таким чином, щоб загальна суміш. У разі наявності сполуки на основі глинозекількість води, включеної до композиції для торкму в оптимальному варіанті мають бути присутні у ретування, була нижчою, ніж при застосуванні кількості, яка включає від 20 до 40% сухої маси. традиційних способів (6мас.% замість 12мас.%). В оптимальному варіанті хімічною зв'язувальВключення води до вогнетривкої композиції ною речовиною є мінеральна хімічна зв"язувальна також забезпечує кращу гомогенізацію композиції. речовина, вибрана з-поміж фосфорної кислоти, Відскакування під час торкретування зменшукислого алюмофосфату, алюмосульфату або силіється принаймні на 50% порівняно з традиційними кату натрію. способами. Це поліпшує економічність процесу, Вогнетривкі компоненти в оптимальному варіале також значною мірою поліпшує здорові й безанті мають розмір зерна, менший за 4мм, тобто печні робочі умови для операторів, оскільки під принаймні 95мас.% композиції має розмір зерна, час торкретування утворюється дуже обмежена який є меншим або дорівнює 4мм. В оптимальнокількість пилу. Цей момент є дуже важливим з му варіанті 100мас.% композиції мають розмір огляду на постійні вимоги щодо поліпшення умов зерна, менший за 5,60мм. працівників. Приклади оптимальних композицій: Матеріал Аморфний динасовий агрегат Сполука на основі глинозему Глина Хімічна зв"язувальна речовина Вода Приклад матеріалу Кварцове скло (200мкм-4мм) Кварцове скло (
