C04B 35/18 — з високим вмістом оксиду алюмінію

Номер патенту: 120750

Опубліковано: 10.11.2017

Автори: Зінченко Станіслав Володимирович, Венгер Євген Федорович, Зінченко Микола Миколайович, Качур Наталія Володимирівна, Маслов Володимир Петрович, Поколенко Дмитро Валерійович

МПК: C03C 10/00, C04B 35/18

Мітки: виготовлення, шлікерного, лиття, склокераміки, методом, спосіб

Формула / Реферат:

Спосіб виготовлення склокераміки методом шлікерного лиття, який включає отримання водного шлікера складу аеросил-діоксид кремнію (SiO2), кварцове скло, оксиди алюмінію (Аl2О3), титану (ТiО2), літію (Li2O), цинку (ZnO), барію (ВаО), формування заготовок у форми і наступну термообробку, який відрізняється тим, що попередньо кварцове скло сплавляють з оксидом титану, охолоджують до кімнатної температури, подрібнюють до розміру 5,0-0,1 мкм.

Номер патенту: 113986

Опубліковано: 10.04.2017

Автори: Криворучко Павло Петрович, Казначеєва Наталія Михайлівна, Примаченко Володимир Васильович, Кущенко Карина Ігорівна, Мартиненко Валерій Владленович, Костирко Інна Юріївна, Крахмаль Юлія Олександрівна

МПК: C04B 35/18, C04B 35/195, C04B 33/04, C04B 33/02 ...

Мітки: виробів, кордієрит, виготовлення, вогнетривких, містять, спосіб

Формула / Реферат:

Спосіб виготовлення вогнетривких виробів, що містять кордієрит, який включає змішування, а саме: спочатку змішують ½ частину компонента, що містить глинозем, з компонентом, що містить периклаз, з подрібненням до фракції нижче 0,09 мм, потім другу частину компонента, що містить глинозем, фракції 2,0-0,5 мм змішують з ½ частиною глини, котра вводиться у вигляді суспензії, після чого виконують остаточне змішування з подрібненою...

Номер патенту: 106559

Опубліковано: 10.09.2014

Автори: Прат Уррейстьєта Сантьяго, Рейна Ріверо Хесус, Мендісабаль Кастельянос Марко Антоніо, Пуертольяно Абаскаль Марія Хосе

МПК: C04B 35/18, C04B 38/08, B22C 1/02, B22C 9/00 ...

Мітки: ливарних, домішка, виготовлення, форм, протижилкувальна, стержнів

Формула / Реферат:

1. Домішка для формувального піску, що включає пустотні мікросфери силікату алюмінію між 90-99 % загальної маси домішки та пом'якшуючий флюсу між 1-10 % загальної маси домішки.2. Домішка за п. 1, в якій пустотні мікросфери силікату алюмінію мають вміст алюмінію між 15-45 мас. %.3. Домішка за п. 1, в якій пом'якшуючий флюс є карбонатом лужного або лужноземельного елемента.4. Домішка за п. 3, в якій...

Номер патенту: 101037

Опубліковано: 25.02.2013

Автори: Чаплянко Світлана Володимірівна, Шулик Ірина Германівна, Золотухіна Людмила Миколаївна, Примаченко Володимир Васильович, Бєлік Людмила Вікторівна, Мартиненко Валерій Владленович, Грицюк Людмила Василівна

МПК: C04B 35/10, C04B 35/18

Мітки: шихта, виробів, вогнетривких, виготовлення

Формула / Реферат:

Шихта для виготовлення вогнетривких виробів, яка містить корунд, плавлену алюмомагнезіальну шпінель, глиноземовмісний компонент і тимчасову зв'язку, яка відрізняється тим, що як корунд вона містить крупнозернистий електрокорунд з максимальним розміром зерен 3 мм фракцій 3-0,5 мм та менше 0,5 мм при їх співвідношенні від 0,8:0,2 до 1:0,4, як плавлену алюмомагнезіальну шпінель вона містить крупнозернисту алюмомагнезіальну шпінель з масовою...

Номер патенту: 96550

Опубліковано: 10.11.2011

Автор: Стуценко Микола Валентинович

МПК: C04B 33/02, C04B 111/28, C04B 33/04 ...

Мітки: отримання, шихта, кордієритової, кераміки

Формула / Реферат:

1. Шихта для отримання кордієритової кераміки, що містить оксид магнію, пірофіліт, каолін, яка відрізняється тим, що вона додатково містить фторид магнію і гідроксид алюмінію при наступному співвідношенні компонентів, мас. %: оксид магнію 13,0-13,5 пірофіліт 8,0-70,7 каолін 7,1-79,2 гідрооксид алюмінію ...

Номер патенту: 62098

Опубліковано: 10.08.2011

Автор: Стуценко Микола Валентинович

МПК: C04B 35/195, C04B 35/18

Мітки: кераміки, шихта, кордієритової, отримання

Формула / Реферат:

1. Шихта для отримання кордієритової кераміки, що містить оксид магнію, пірофіліт, каолін, яка відрізняється тим, що вона додатково містить фторид магнію і гідроксид алюмінію, при наступному співвідношенні компонентів (мас. %): оксид магнію 13,0 - 13,5 пірофіліт 8,0 - 70,7 каолін 7,1 - 79,2 гідрооксид алюмінію ...

Номер патенту: 91692

Опубліковано: 25.08.2010

Автори: Йокотані Масамічі, Кабашіма Шуджі, Сакаі Коузоу

МПК: C03B 18/00, C04B 35/18, C03B 5/00 ...

Мітки: вогнетривка, частини, цегла, спосіб, виготовлення, листового, використанням, флоат-ванна, флоат-ванни, скла, донної

Формула / Реферат:

1. Спосіб виготовлення подової вогнетривкої цегли для флоат-ванни, який включає додавання калієвої сполуки до глиновмісного матеріалу, відсотковий вміст якого представлений масовою часткою наступних оксидів: від 30 до 45 % А12О3 і від 50 до 65 % SiO2, з подальшим випалом, причому калієву сполуку додають в такій кількості, щоб забезпечити вміст К2О у подовій вогнетривкій цеглі від 2 до 4 % від маси глиновмісного матеріалу.2. Спосіб за...

Номер патенту: 52039

Опубліковано: 10.08.2010

Автори: Родічев Юрій Михайлович, Трегубов Микола Федорович, Маслов Володимир Петрович

МПК: C04B 35/18, C03C 10/00

Мітки: склокерамічного, спосіб, літійалюмосилікатного, матеріалу, наношлікер, виготовлення, складу, виробів

Формула / Реферат:

Спосіб виготовлення виробів з склокерамічного матеріалу літійалюмосилікатного складу, що включає отримання водного шлікера, формування заготовок у форми і наступну термообробку, який відрізняється тим, що до складу водного шлікера додають аеросил - діоксид кремнію (SiO2), оксиди алюмінію (Аl2О3), титану (ТіО2), літію (Lі2О), цинку (ZnO), барію (BаO) при такому співвідношенні інгредієнтів, % об.: аеросил (SiO2) ...

Номер патенту: 45553

Опубліковано: 10.11.2009

Автори: Чаловський Михайло Федорович, Трегубов Микола Федорович, Крючкова Євгенія Григорівна, Зінченко Станіслав Володимирович

МПК: C03C 10/00, C04B 35/18

Мітки: сіталу, виробів, форми, складної, виготовлення, великогабаритних, літійалюмосилікатного, спосіб

Формула / Реферат:

Спосіб виготовлення великогабаритних виробів складної форми з літійалюмосилікатного ситалу, який полягає в подрібненні матеріалу мокрим способом, формуванні виробів методом шлікерного литва в пористі гіпсові форми та термообробці, який відрізняється тим, що формування заготовок виконується свіжоприготовленим шлікером зі щільністю 1,8...1,9 г/см3, вологістю 18...20 %, тониною помолу 1...5,5 %, в'язкістю 10...20 сек., витримується у формі до...

Номер патенту: 88093

Опубліковано: 10.09.2009

Автори: Примаченко Володимир Васильович, Бєлік Людмила Вікторівна, Устіченко Володимир Андрійович, Гриньова Надія Іванівна

МПК: C04B 35/10, C04B 35/18

Мітки: виробів, шихта, виготовлення, вогнетривких

Формула / Реферат:

1. Шихта для виготовлення вогнетривких виробів, що включає мулітокорундовий компонент із плавленого матеріалу з вмістом 73-79 % А12О3, корундовий компонент з вмістом А12О3 не менше 98 % і глинозем випалений з вмістом більше 85 % a-А12О3, яка відрізняється тим, що додатково містить глину вогнетривку з вмістом А12О3 більше 28 %, і містить корундовий компонент фракцій 3-0,5 і менше 0,5 мм, взятих у співвідношенні від 1:1,5 до 1:2,5 при...

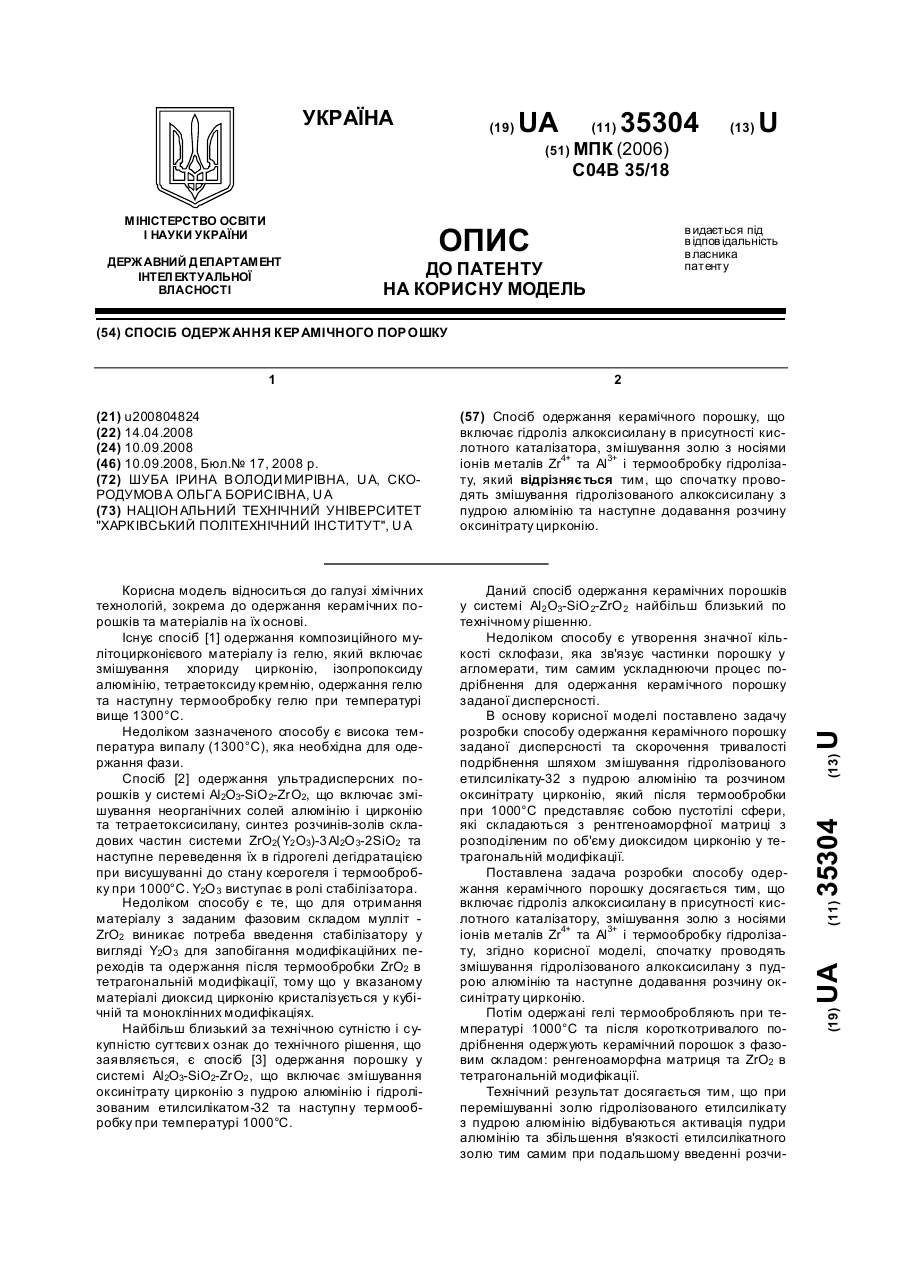

Номер патенту: 35304

Опубліковано: 10.09.2008

Автори: Скородумова Ольга Борисівна, Шуба Ірина Володимирівна

МПК: C04B 35/18

Мітки: одержання, спосіб, керамічного, порошку

Формула / Реферат:

Спосіб одержання керамічного порошку, що включає гідроліз алкоксисилану в присутності кислотного каталізатора, змішування золю з носіями іонів металів Zr4+ та Аl3+ і термообробку гідролізату, який відрізняється тим, що спочатку проводять змішування гідролізованого алкоксисилану з пудрою алюмінію та наступне додавання розчину оксинітрату цирконію.

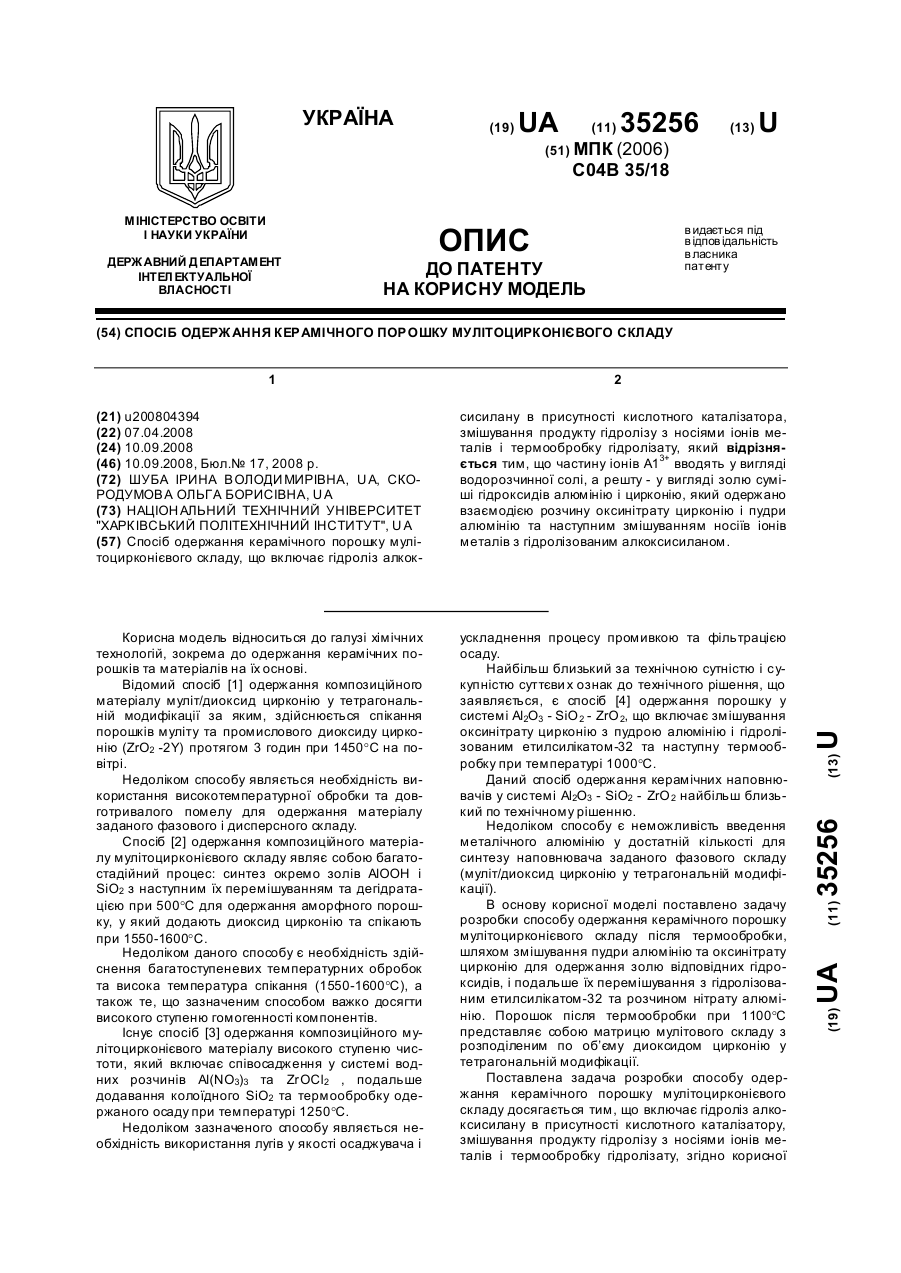

Номер патенту: 35256

Опубліковано: 10.09.2008

Автори: Скородумова Ольга Борисівна, Шуба Ірина Володимирівна

МПК: C04B 35/18

Мітки: мулітоцирконієвого, складу, спосіб, одержання, керамічного, порошку

Формула / Реферат:

Спосіб одержання керамічного порошку мулітоцирконієвого складу, що включає гідроліз алкоксисилану в присутності кислотного каталізатора, змішування продукту гідролізу з носіями іонів металів і термообробку гідролізату, який відрізняється тим, що частину іонів А13+ вводять у вигляді водорозчинної солі, а решту - у вигляді золю суміші гідроксидів алюмінію і цирконію, який одержано взаємодією розчину оксинітрату цирконію і пудри алюмінію та...

Номер патенту: 82802

Опубліковано: 12.05.2008

Автори: Єфремов Олександр Миколайович, Трет'яков Констянтин Михайлович, Кривенко Павло Васильйович, Братчун Валерій Іванович, Кіценко Татяна Петрівна, Лук'янов Валентин Борисович, Герцовський Ігор Миколайович

МПК: C04B 28/26, C04B 35/18, C04B 22/06, C04B 35/66 ...

Мітки: суміш, бетонна, вогнетривка

Формула / Реферат:

Вогнетривка бетонна суміш, яка містить водний розчин лужного компонента, тонкомелений алюмосилікатний або корундовий наповнювач, отверджувач і алюмосилікатний заповнювач, яка відрізняється тим, що як отверджувач вона містить дисперсний аморфний кремнезем, як лужний компонент - водний розчин алюмінату натрію з лужним модулем Мл = Na2O:Аl2O3 = 1,3-1,8  і густиною 1,20-1,35 г/см3, а алюмосилікатний заповнювач має фракцію 0,16-20 мм, при...

Номер патенту: 82801

Опубліковано: 12.05.2008

Автори: Трет'яков Констянтин Михайлович, Лук'янов Валентин Борисович, Кривенко Павло Васильйович, Герцовський Ігор Миколайович, Братчун Валерій Іванович, Єфремов Олександр Миколайович, Кіценко Тетяна Петрівна

МПК: C04B 35/18, C04B 35/66, C04B 28/26 ...

Мітки: вогнетривка, бетонна, суміш

Формула / Реферат:

Вогнетривка бетонна суміш, яка містить рідке скло, тонкомелений алюмосилікатний наповнювач, отверджувач і алюмосилікатний заповнювач, яка відрізняється тим, що як отверджувач вона містить тонкомелену вогнетривку глину або каолін, попередньо випалені при 600-800 °С, або шамотнокаоліновий пил-винесення (ШКП) обертових печей для випалювання кускового шамоту, а як рідке скло - водний розчин силікату натрію із силікатним модулем Ms=1,0-1,5 і...

Номер патенту: 27899

Опубліковано: 26.11.2007

Автори: Скородумова Ольга Борисівна, Городнічева Ірина Володимирівна

МПК: C04B 35/18

Мітки: спосіб, керамічного, одержання, порошку

Формула / Реферат:

Спосіб одержання керамічного порошку, що включає гідроліз алкоксисилану в присутності кислотного каталізатора, змішування продукту гідролізу з носіями іонів металів і термообробку гідролізату, який відрізняється тим, що як носії ZrO2 і Аl2О3 використовують гідроксиди відповідних металів, які одержані взаємодією розчину оксинітрату цирконію і пудри алюмінію, та наступне змішування продуктів синтезу з гідролізованим алкоксисиланом.

Номер патенту: 80369

Опубліковано: 10.09.2007

Автори: Цапко Наталія Сергіївна, Вернигора Наталія Костянтинівна, Шаповалов Віталій Петрович, Логвінков Сергій Михайлович, Корогодська Алла Миколаївна, Тищенко Сергій Васильович

МПК: C04B 35/66, C04B 35/18

Мітки: маса, вогнетривка

Формула / Реферат:

Вогнетривка маса, що включає алюмосилікатний заповнювач, високоглиноземистий цемент та воду, яка відрізняється тим, що додатково містить комплексну добавку - суміш гексаметафосфату натрію, казеїну та триполіфосфату натрію у співвідношенні 1:1:2 відповідно, при такому співвідношенні компонентів, мас. %: алюмосилікатний заповнювач 70-82,5 високоглиноземистий цемент 6-18 ...

Номер патенту: 80187

Опубліковано: 27.08.2007

Автори: Жона Крістоф, Сабр Серж

МПК: C04B 35/18, C04B 35/66, C21C 5/44 ...

Мітки: композиція, відновлення, вогнетривка, стінки, гарячої, вогнетривкої, спосіб, торкретування

Формула / Реферат:

1. Вогнетривка композиція для торкретування, яка відрізняється тим, що містить 40-90 % сухої маси аморфних динасових агрегатів, до 40 % сухої маси сполук на основі глинозему, 10-15 % сухої маси глини, 0,2-2,0 % сухої маси хімічної зв'язувальної речовини, а також містить від 2 до 8 % води.2. Вогнетривка композиція за п. 1, яка відрізняється тим, що аморфні динасові агрегати містять кварцове скло.3. Вогнетривка композиція за п. 1,...

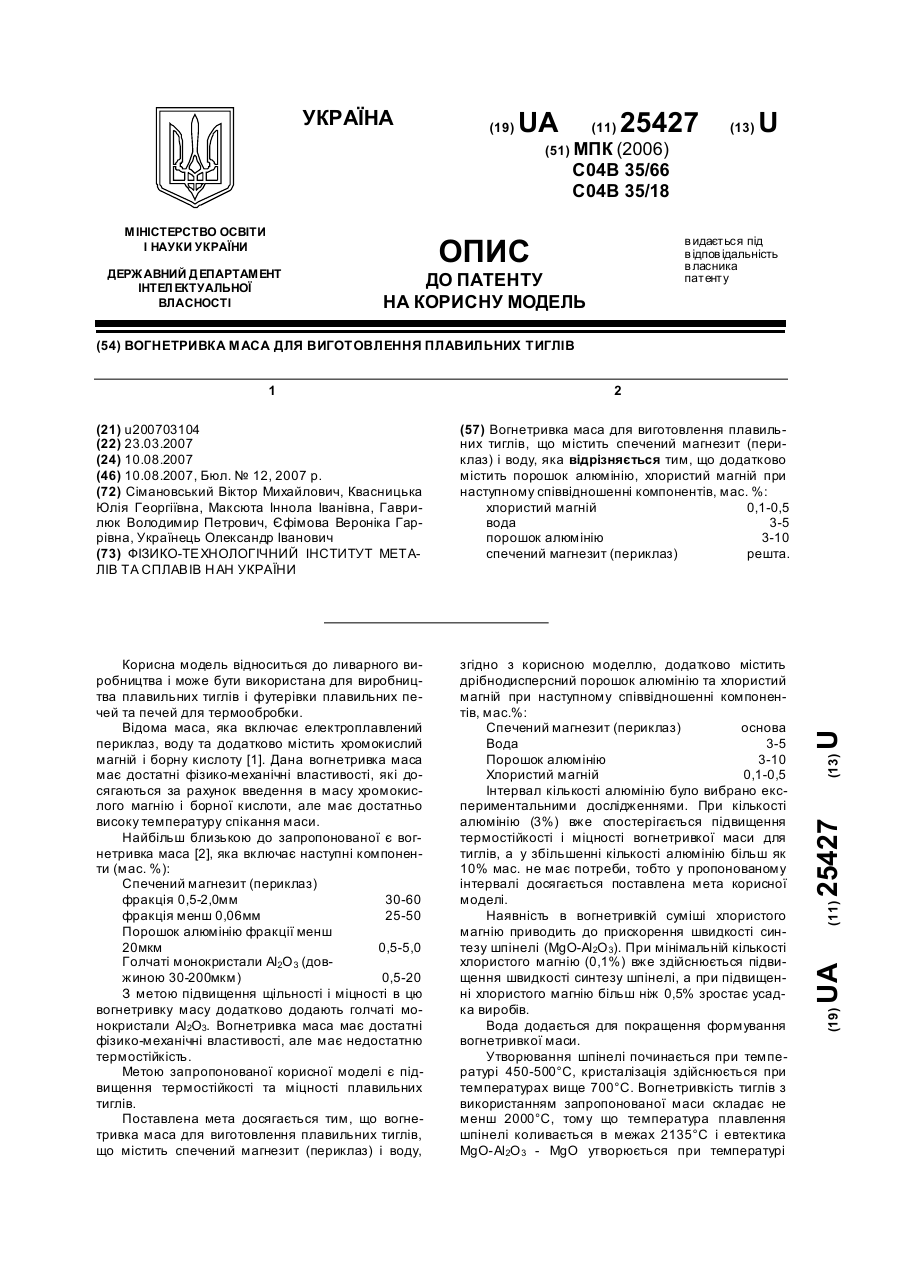

Номер патенту: 25427

Опубліковано: 10.08.2007

Автори: Квасницька Юлія Георгіївна, Українець Олександр Іванович, Єфімова Вероніка Гаррівна, Максюта Іннола Іванівна, Гаврилюк Володимир Петрович, Сімановський Віктор Михайлович

МПК: C04B 35/66, C04B 35/18

Мітки: плавильних, виготовлення, вогнетривка, маса, тиглів

Формула / Реферат:

Вогнетривка маса для виготовлення плавильних тиглів, що містить спечений магнезит (периклаз) і воду, яка відрізняється тим, що додатково містить порошок алюмінію, хлористий магній при наступному співвідношенні компонентів, мас. %: хлористий магній 0,1-0,5 вода 3-5 порошок алюмінію 3-10 спечений магнезит (периклаз)...

Номер патенту: 75408

Опубліковано: 17.04.2006

Автори: Устіченко Володимир Андрійович, Золотухіна Людмила Миколаївна, Примаченко Володимир Васильович

МПК: C04B 35/10, C04B 35/20, C04B 35/18 ...

Мітки: виробів, вогнетривких, шихта, виготовлення

Формула / Реферат:

Шихта для виготовлення вогнетривких виробів, що містить корундовмісний компонент, алюмомагнезіальну шпінель і зв'язку, яка відрізняється тим, що додатково містить глинозем мікрозернистий з вмістом , не меншим від 85 %, і плавлений або спечений муліт, як корундовмісний компонент вона містить корунд, алюмомагнезіальну шпінель спечену або плавлену, а як зв'язку - модифікований...

Номер патенту: 74303

Опубліковано: 15.11.2005

Автори: Дергапуцька Лариса Олександрівна, Рубанова Вікторія Владиславівна, Казначеєва Наталія Михайлівна, Мартиненко Валерій Владленович, Примаченко Володимир Васильович, Костирко Інна Юріївна

МПК: C04B 38/08, C04B 35/18, C04B 33/22, C04B 28/14 ...

Мітки: легковагих, вогнетривів, суміш, виготовлення, сировинна

Формула / Реферат:

1. Сировинна суміш для виготовлення легковагих вогнетривів, яка містить каолін, спучений перліт, піноутворювач, шамот, глинозем та бій керамічних виробів, яка відрізняється тим, що вона додатково містить напівводний гіпс, а як бій керамічних виробів містить бій обпалених легковагих вогнетривів, при наступному співвідношенні компонентів, мас. %: каолін 30,0-44,0 спучений перліт ...

Номер патенту: 70374

Опубліковано: 15.10.2004

Автори: Казначеєва Наталія Михайлівна, Мартиненко Валерій Владленович, Дергапуцька Лариса Олександрівна, Костирко Інна Юріївна, Бабік Ірина Олександрівна, Примаченко Володимир Васильович

МПК: C04B 35/06, C04B 35/057, C04B 35/03 ...

Мітки: спосіб, виготовлення, керамічних, легковагових, виробів

Формула / Реферат:

1. Спосіб виготовлення легковагових керамічних виробів, за яким у суспензію вогнетривкого матеріалу вводять пороутворювальний та водозв’язувальний матеріали, суміш гомогенізують, формують вироби, сушать їх та випалюють, який відрізняється тим, що як пороутворювальний та водозв'язувальний матеріали вводять мінеральне гідравлічне в'яжуче при співвідношенні вогнетривкий матеріал : мінеральне гідравлічне в'яжуче від 0,8:1 до 5:1.2. Спосіб...

Номер патенту: 70373

Опубліковано: 15.10.2004

Автори: Колісников Леонід Михайлович, Бєлік Людмила Вікторівна, Чаплянко Світлана Володимірівна, Золотухіна Людмила Миколаївна, Устіченко Володимир Андрійович, Примаченко Володимир Васильович

МПК: C04B 35/443, C04B 35/18, C04B 35/10 ...

Мітки: шихта, виробів, виготовлення, вогнетривких

Формула / Реферат:

Шихта для виготовлення вогнетривких виробів, яка включає корундовмісний компонент, плавлену алюмомагнезіальну шпінель і тимчасову зв'язку, яка відрізняється тим, що вона додатково містить глинозем, a як корундовмісний компонент вона включає корунд при такому співвідношенні компонентів, мас. %: корунд 45-50 плавлена алюмомагнезіальна шпінель 15-30 глинозем ...

Номер патенту: 70372

Опубліковано: 15.10.2004

Автори: Примаченко Володимир Васильович, Коров'янська Алла Олександрівна, Устіченко Володимир Андрійович

МПК: C04B 35/10, C04B 35/18

Мітки: виробів, шихта, вогнетривких, виготовлення

Формула / Реферат:

Шихта для виготовлення вогнетривких виробів, що містить вогнетривкий наповнювач, тонкодисперсну суміш глини, глинозему і матеріалу наповнювача та зв'язку, яка відрізняється тим, що як наповнювач і компонент тонкодисперсної суміші вона містить лом мулітокорундових виробів після служби в теплових агрегатах, причому тонкодисперсна суміш глини, глинозему і лому мулітокорундових виробів після служби в теплових агрегатах взяті відповідно в...

Номер патенту: 68439

Опубліковано: 16.08.2004

Автори: Зінченко Валентина Леонідівна, Примаченко Володимир Васильович, Хончик Інна Володимирівна, Бабкіна Ліна Олексіївна, Нікуліна Людмила Миколаївна

МПК: C04B 35/18, C04B 35/10, C04B 35/66 ...

Мітки: вогнетривка, маса, набивна

Формула / Реферат:

1. Вогнетривка набивна маса, яка містить електроплавлений корунд фракції 3-0,5 мм, тонкомелену суміш глинозему ГК з кварцовим піском і ортофосфорну кислоту, яка відрізняється тим, що тонкомелена суміш додатково містить електроплавлений муліт при такому співвідношенні компонентів, мас. %: електроплавлений корунд фракції 3-0,5 мм 54-58 тонкомелена суміш глинозему ГК, кварцового піску та...

Номер патенту: 67853

Опубліковано: 15.07.2004

Автори: Костирко Інна Юріївна, Дергапуцька Лариса Олександрівна, Примаченко Володимир Васильович, Сєрова Людмила Володимирівна, Мартиненко Валерій Владленович

МПК: C04B 35/195, C04B 35/18, C04B 35/185 ...

Мітки: керамічних, виготовлення, шихта, виробів

Формула / Реферат:

1. Шихта для виготовлення керамічних виробів, що містить кордієритвмісний компонент та мулітову зв'язку, яка відрізняється тим, що вона додатково містить муліт фракції 2-0,5 мм та органічну зв'язку при такому співвідношенні компонентів, мас. %: кордієритвмісний компонент 25-58 мулітова зв’язка 20-35 муліт фракції 2-0,5 мм 20-35 ...

Номер патенту: 53723

Опубліковано: 17.02.2003

Автори: Золотухіна Людмила Миколаївна, Примаченко Володимир Васильович, Шуляк Раїса Семенівна, Устіченко Володимир Андрійович

МПК: C04B 35/10, C04B 35/18, C04B 35/185 ...

Мітки: виробів, виготовлення, шихта, вогнетривких

Формула / Реферат:

Шихта для виготовлення вогнетривких виробів, яка включає шамот, випалений глинозем та кварцовий пісок, яка відрізняється тим, що як шамот вона містить відходи мулітокорундових виробів з вмістом Al2O3 більше ніж 90 мас. % після служби в теплових агрегатах при такому співвідношенні компонентів, мас. %: вказані відходи 52-62 випалений глинозем 25-40 кварцовий ...

Номер патенту: 52777

Опубліковано: 15.01.2003

Автори: Устіченко Володимир Андрійович, Шуляк Раїса Семенівна, Примаченко Володимир Васильович, Золотухіна Людмила Миколаївна

МПК: C04B 35/00, C04B 35/18, C04B 35/185 ...

Мітки: шихта, вогнетривких, виробів, виготовлення

Формула / Реферат:

Шихта для виготовлення вогнетривких виробів, що включає корундовмісний компонент, муліт, кварцовий пісок і глинозем, яка відрізняється тим, що як корундовмісний компонент вона містить відходи мулітокорундових виробів з вмістом Al2O3, більшим ніж 90 мас. %, після служби в теплових агрегатах при такому співвідношенні компонентів, мас. % : Муліт 17-40 кварцовий пісок 8-12 ...

Номер патенту: 52710

Опубліковано: 15.01.2003

Автори: Костирко Інна Юріївна, Мартиненко Валерій Владленович, Дергапуцька Лариса Олександрівна, Примаченко Володимир Васильович, Сєрова Людмила Володимирівна, Чуднова Наталія Михайлівна

МПК: C04B 33/22, C04B 35/18

Мітки: містить, виготовлення, шихта, кордіерит, вогнеприпасу

Формула / Реферат:

Шихта для виготовлення вогнеприпасу, що містить кордієрит, яка включає алюмосилікатний шамот, компонент, що містить магній, глину та домішку, яка відрізняється тим, що як компонент, що містить магній, вона вміщує суміш магнезиту та дуніту в співвідношенні від 1:0,8 до 1:1,2, а як домішку - діоксид цирконію при такому співвідношенні компонентів, мас. %: алюмосилікатний шамот 55 - 83 глина...

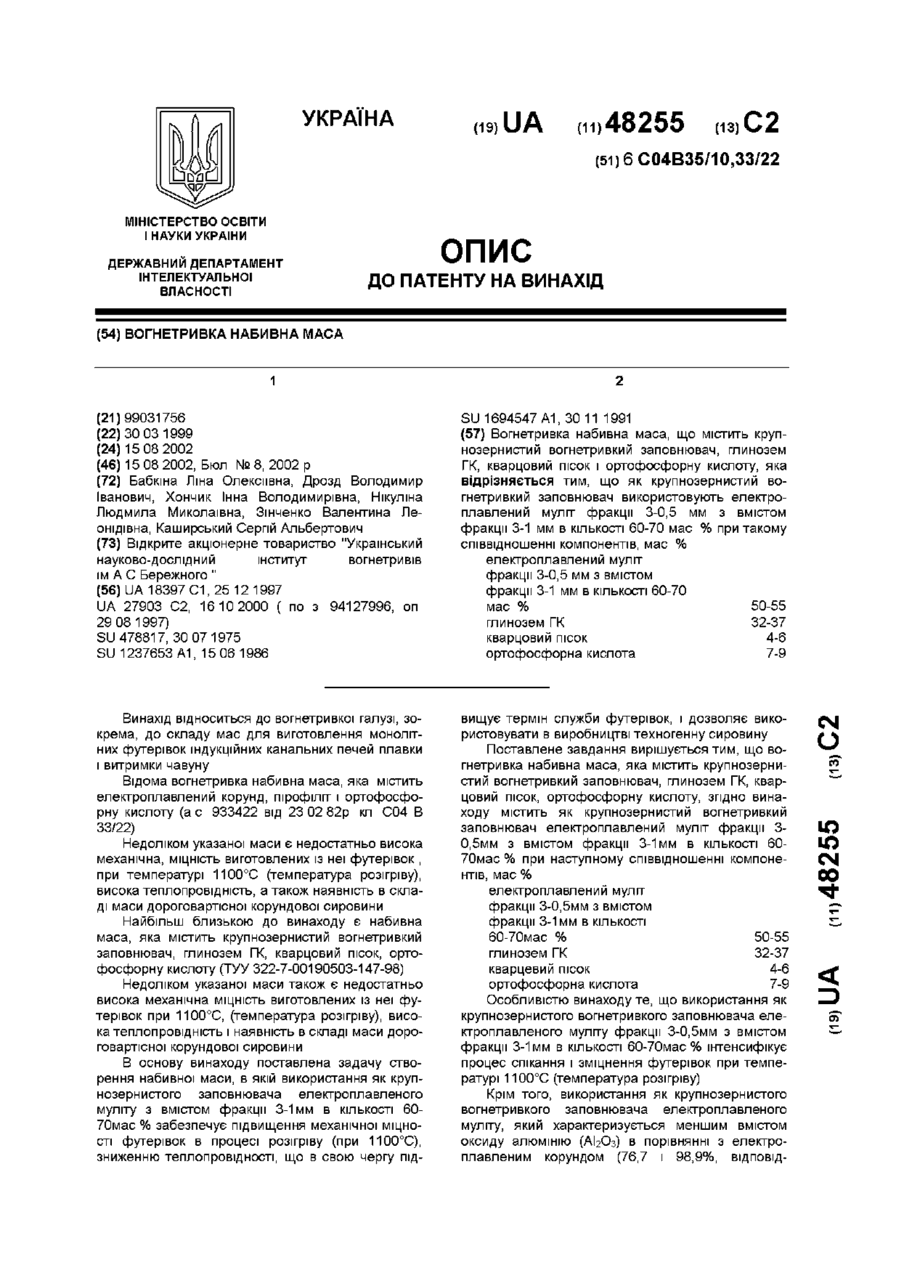

Номер патенту: 48255

Опубліковано: 15.08.2002

Автори: Хончик Інна Володимирівна, Дрозд Володимир Іванович, Каширський Сергій Альбертович, Зінченко Валентина Леонідівна, Нікуліна Людмила Миколаївна, Бабкіна Ліна Олексіївна

МПК: C04B 35/18, C04B 35/10

Мітки: вогнетривка, маса, набивна

Формула / Реферат:

Вогнетривка набивна маса, що містить крупнозернистий вогнетривкий заповнювач, глинозем ГК, кварцовий пісок і ортофосфорну кислоту, яка відрізняється тим, що як крупнозернистий вогнетривкий заповнювач використовують електроплавлений муліт фракції 3-0,5 мм з вмістом фракції 3-1 мм в кількості 60-70 мас. % при такому співвідношенні компонентів, мас. %: електроплавлений муліт фракції 3-0,5 мм з вмістом фракції 3-1 мм в кількості...

Номер патенту: 46926

Опубліковано: 17.06.2002

Автори: Троянська Світлана Василівна, Маслобоєв Костянтин Юхимович, Хінчагашвілі Рімма Георгіївна, Абрашин Юрій Федотович, Дмитрієва Віра Олексіївна, Мінєєв Володимир Петрович, Познанська Ольга Іванівна, Тихонов В'ячеслав Володимирович

МПК: C04B 35/18, C04B 33/22, C04B 35/65, C04B 35/10 ...

Мітки: вогнетривка, маса

Формула / Реферат:

Огнеупорная масса, преимущественно, для термо- и вибростойкого огнеприпаса, включающая огнеупорную глину, глинозем, тальк, шамот, отличающаяся тем, что, с целью повышения термостойкости, прочности, обеспечения термовибростойкости, она содержит каолиновый шамот и дополнительно каолин, электрокорунд, металлический кремний и дубовый экстракт при следующем соотношении компонентов  мас. %: Огнеупорная глина 12-15,5 ...

Номер патенту: 44372

Опубліковано: 15.02.2002

Автори: Паніотов Анатолій Павлович, Євдокимов Сергій Володимирович, Малишев Ігор Петрович, Хотлубей Василь Григорович, Шаповалова Тетяна Федорівна, Троян Валерій Данилович, Прутцьков Дмитро Володимирович, Малишев Валерій Петрович

МПК: C04B 35/18, C04B 35/185

Мітки: шамоту, муліто-кремнеземистого, одержання, шихта

Формула / Реферат:

Шихта для одержання муліто-кремнеземистого шамоту, яка включає глинисту складову та високоглиноземистий матеріал, яка відрізняється тим, що як високоглиноземистий матеріал використовують шлам нормального електрокорунду наступного складу, % мас.: Аl2О3 80 - 90 Fe2О3 2 - 4 ТiO2 2 - 5 нелімітовані домішки ...

Номер патенту: 39120

Опубліковано: 15.06.2001

Автори: Устіченко Володимир Андрійович, Примаченко Володимир Васильович

МПК: C04B 35/20, C04B 35/10, C04B 35/18 ...

Мітки: шихта, виробів, вогнетривких, виготовлення

Формула / Реферат:

Шихта для изготовления огнеупорных изделий, включающая корунд, муллит и глинозем, отличающаяся тем, что она дополнительно содержит оксид магния при следующем соотношении компонентов, масс.%: корунд                 35-45муллит                 10-30глинозем         33,75-44,50оксид магния    0,50-1,25.

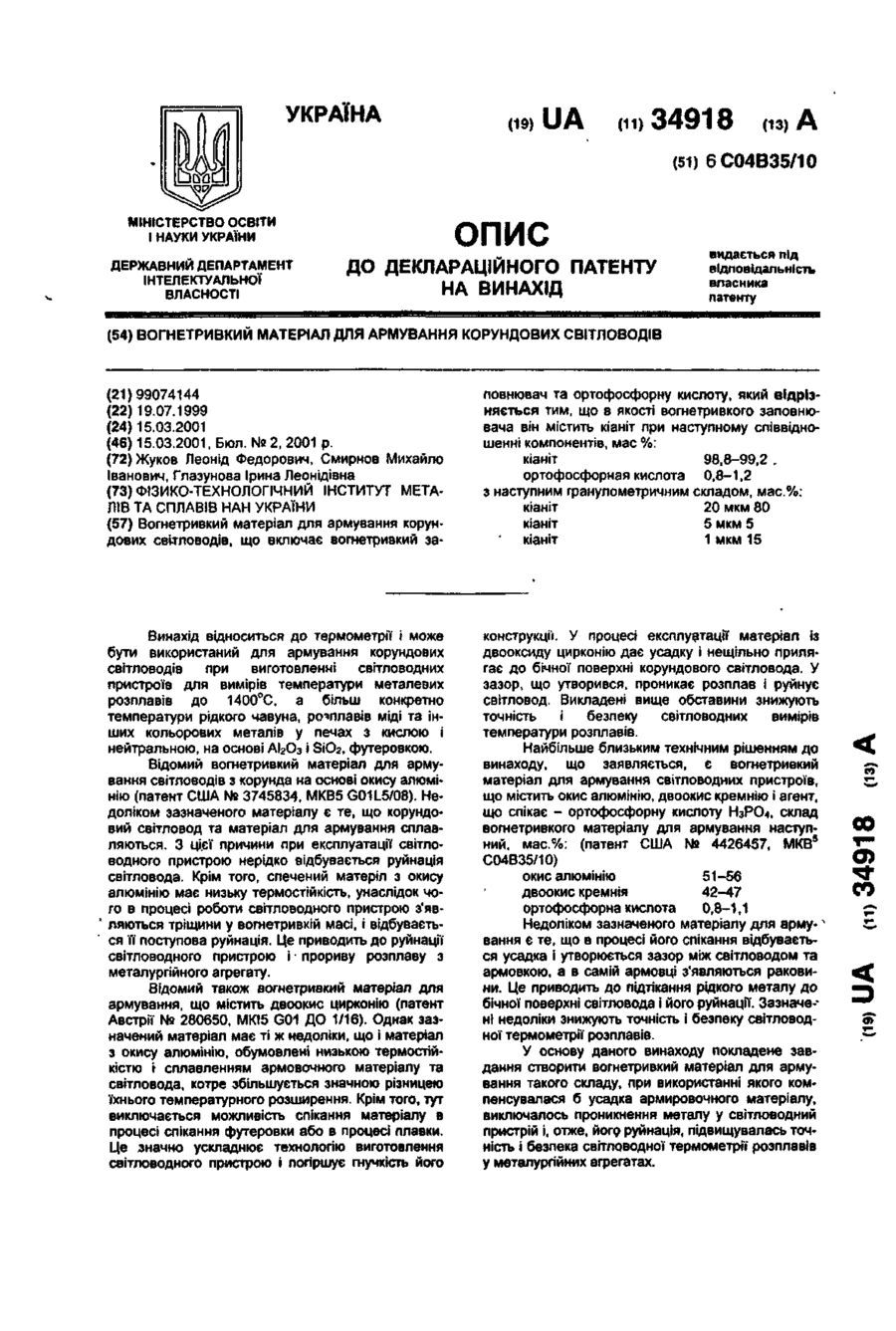

Номер патенту: 34918

Опубліковано: 15.03.2001

Автори: Смірнов Михайло Іванович, Жуков Леонід Федорович, Глазунова Ірина Леонідівна

МПК: C04B 35/18

Мітки: світловодів, вогнетривкий, корундових, матеріал, армування

Формула / Реферат:

Вогнетривкий матеріал для армування корундових світловодів, що включає вогнетривкий заповнювач та ортофосфорну кислоту, який відрізняється тим, що в якості вогнетривкого заповнювача він містить кіаніт при наступному співвідношенні компонентів, мас. %:з наступним гранулометричним складом, мас. %:

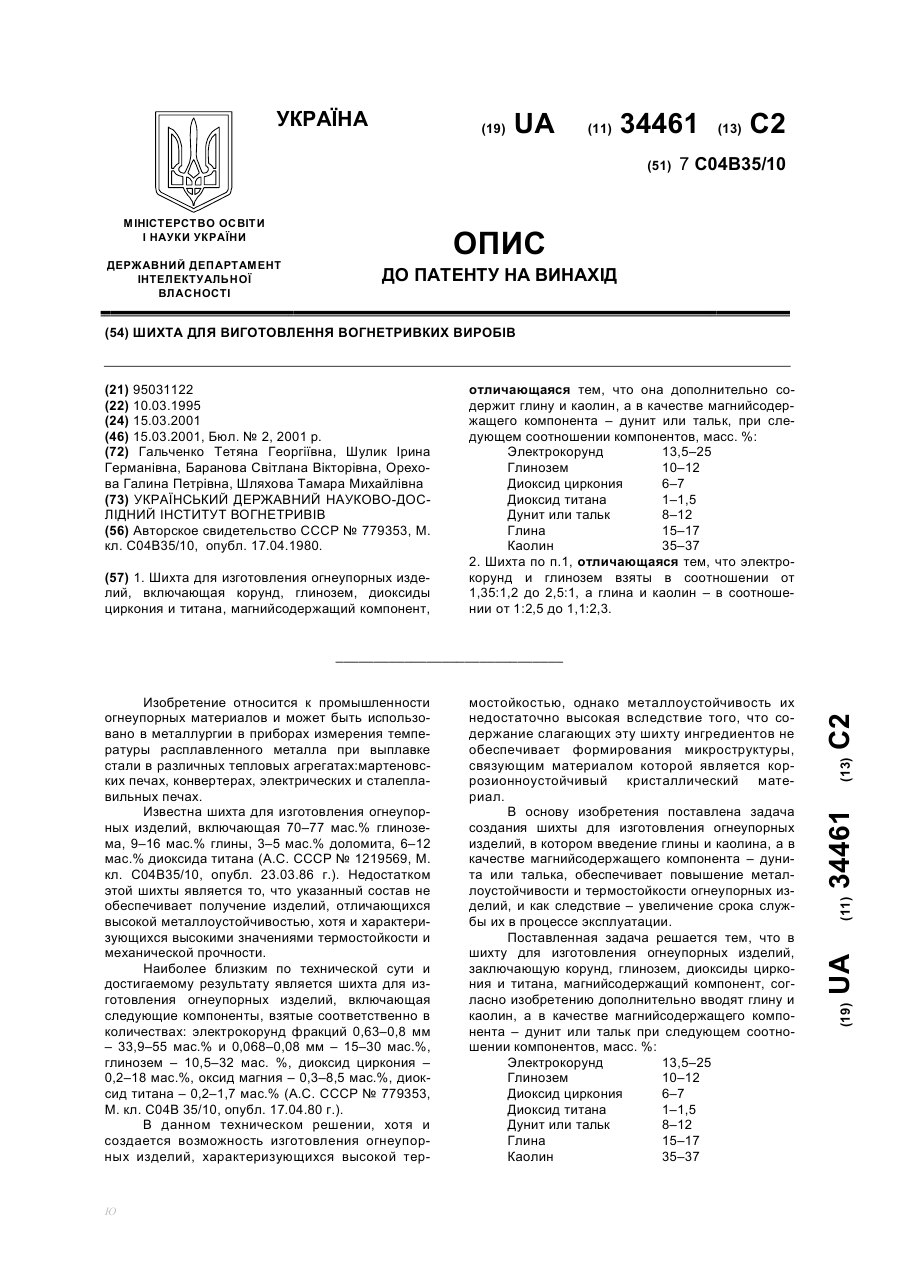

Номер патенту: 34461

Опубліковано: 15.03.2001

Автори: Гальченко Тетяна Георгіївна, Шляхова Тамара Михайлівна, Орехова Галина Петрівна, Баранова Світлана Вікторівна, Шулик Ірина Германівна

МПК: C04B 35/106, C04B 35/18, C04B 35/20 ...

Мітки: виготовлення, шихта, вогнетривких, виробів

Текст:

...(А.С. СССР № 779353, М. кл. С04В 35/10, опубл. 17.04.80 г.). В данном техническом решении, хотя и создается возможность изготовления огнеупорных изделий, характеризующихся высокой тер C2 ______________________________ 34461 При этом электрокорунд и глинозем водят в шихту в соотношении от 1,35 : 1,2 до 2,5 : 1, а глину и каолин – в соотношении от 1 : 2,5 до 1,1 : 2.3. Особенностью предлагаемой шихты является введение глины и каолина, а в...

Номер патенту: 29559

Опубліковано: 15.11.2000

Автори: Білокрис Галина Олександрівна, Євдокимов Сергій Володимирович, Паніотов Анатолій Павлович, Прутцьков Дмитро Володимирович, Шаповалова Тетяна Федорівна, Малишев Ігор Петрович, Камков Олександр Вікторович, Троян Валерій Данилович

МПК: C04B 35/10, C04B 35/18

Мітки: шихта, високоглиноземистих, виготовлення, вогнетривів

Текст:

...економiю глинозему пpи виготовленнi виpобiв з одночасним пiдвищен ням їх меха нiчно мiцностi та зниження поpистостi. Це обумовлено дiєю таких фактоpiв. Шлам ноpмального електpокоpунду є ефективною техногенною сиpовиною, що пеpевищує за своїми хаpактеpистиками, такими як вмiст оксиду алюмiнiю та домiшки оксидiв залiза, титану, пpиpодну сиpовину – боксити, безлужнi алюмосилiкати. То му замiна частини глинозему на шлам пpи виpобництвi...

Номер патенту: 27858

Опубліковано: 16.10.2000

Автори: Дергапуцька Лариса Олександрівна, Горпинко Людмила Володимирівна, Громова Олександра Ананьївна, Серова Людмила Володимирівна

МПК: C04B 35/18

Мітки: склад, приклеювання, волокнистих, вогнетривкий, матеріалів

Формула / Реферат:

Огнеупорный состав для приклеивания волок­нистых материалов, включающий глинозем» рас­творимое стекло и гидрозоль кремнекислоти, отличающийся тем, что он дополнительно содер­жит графит при следующем соотношении компо­нентов, маc. %:                     Глинозем                                                         50-60                      Растворимое стекло (по SiO2)                         36-41                     ...

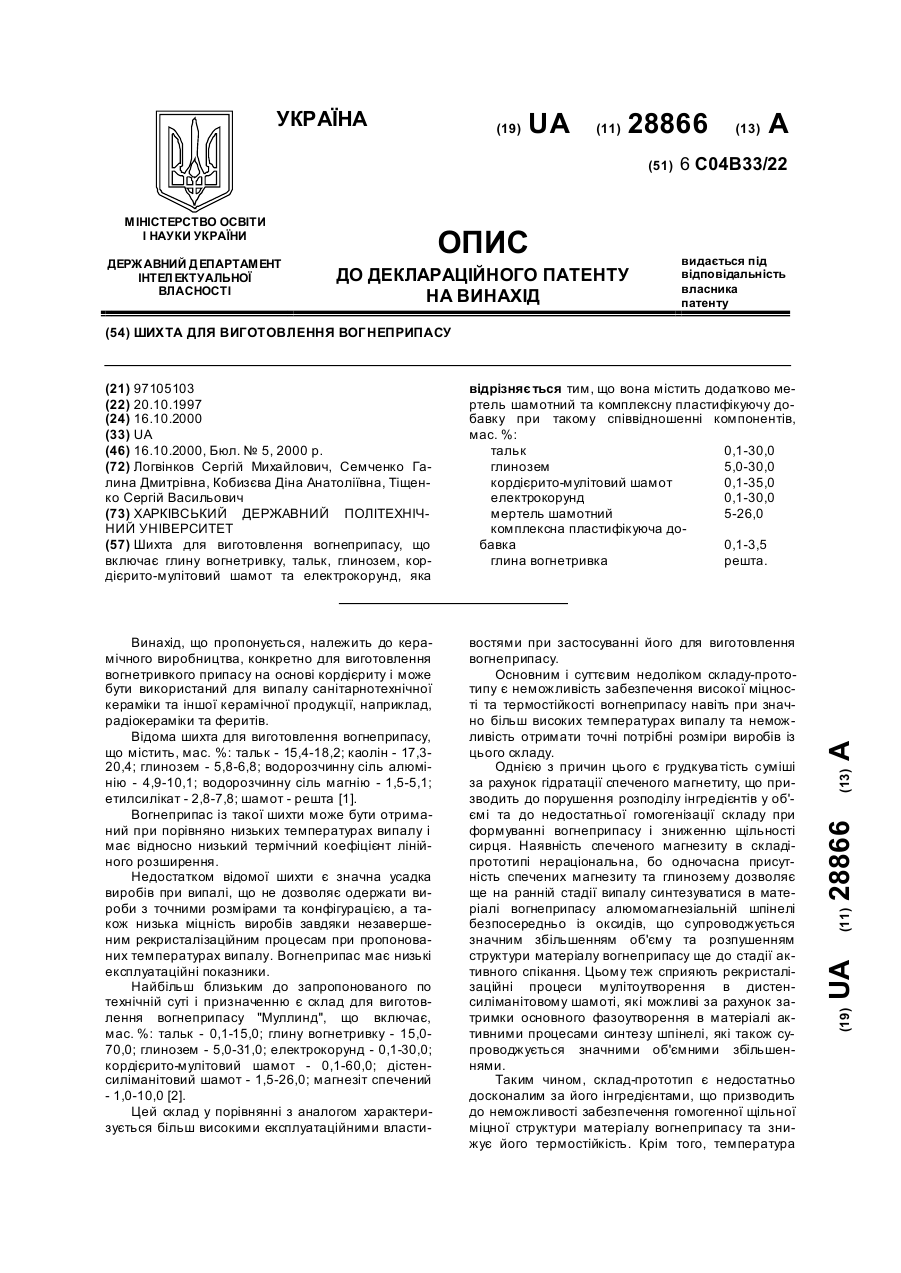

Номер патенту: 28866

Опубліковано: 16.10.2000

Автори: Логвінков Сергій Михайлович, Тищенко Сергій Васильович, Кобизєва Діна Анатоліївна, Семченко Галина Дмитрівна

МПК: C04B 35/18, C04B 35/20

Мітки: шихта, виготовлення, вогнеприпасу

Формула / Реферат:

Шихта для виготовлення вогнеприпасу, що включав глину вогнетривку, тальк, глинозем, кордієрито-мудітовий шамот та електрикорунд, яка відрізняється тим, що вона містить додатково мертель шамотний та комплексну пластифікуючу добавку, при такому співвідношенні компонентів, мас.%: тальк 0,1-30,0 глинозем 5,0-30,0 кордієрито-мулітовий шамот ...

Номер патенту: 26653

Опубліковано: 12.11.1999

Автори: КЛЕЙНШМІТ Петер, ХАРТМАН Вернер, КЕРНЕР Дітер, Рудольф Томас, Мангольд Хельмут

МПК: C04B 35/185, C01B 33/26, C04B 35/18, C01F 7/30 ...

Мітки: порошку, мулітний, мулітного, суміш, цієї, основі, кремнію, приготування, суміші, порошкової, окислів, порошкова, порошок, алюмінію, спосіб

Формула / Реферат:

1. Порошковая смесь окисей алюминия и кремния, содержащая 65 - 72,1 весовых процентов окиси алюминия и 27,9 - 35 весовых процентов окиси кремния, отличающаяся тем, что каждая первичная частица содержит как составляющую окиси алюминия, так и составляющую окиси кремния, размеры первичных частиц составляют 7 - 80нм, а удельная площадь поверхности порошка составляет 20 - 200м/г, причем смесь имеет аморфную структуру.2. Муллитный порошок из...

Номер патенту: 16370

Опубліковано: 29.08.1997

Автори: Примаченко Володимир Васильович, Іващенко Таісія Василівна, Пітак Миколай Васильович

МПК: C04B 35/10, C04B 35/18

Мітки: шихта, виготовлення, вогнетривів

Формула / Реферат:

ІПихта для изготовления огнеупоров, включающая обожженный глинозем, шамот и кремнеземсодержащий компонент, отличающаяся тем, что, с целью повышения устойчивости изделий к высокотемпературной деформации, она содержит шамот фракции менее 3 мм, а в качестве кремнеземсодержащего компонента - кварцевый песок фракции менее 0,5 мм при следующем соотношении компонентов, мас.^,: Обожженный глинозем           43-70 Шамот фракции менее 3...

Номер патенту: 16371

Опубліковано: 29.08.1997

Автори: Колесніков Леонід Михайлович, Устіченко Володимир Андрійович, Мартиненко Валерій Владленович, Гаоду Анатолій Миколайович, Примаченко Володимир Васильович

МПК: C04B 35/80, C04B 35/10, C04B 35/18 ...

Мітки: шихта, виготовлення, вогнетривів

Формула / Реферат:

Шихта для изготовления огнеупоров, включающая корунд, муллит и глинозем, отличающаяся тем, что, с целью повышения шлакоустойчивости и термостойкости, шихтасодержит муллит плавленый и дополнительно алюмосиликатное стекловолокно при следующем соотношении компонентов, мас.^,: Корунд                 .     25-40 Муллит плавленый              25-35Глинозем                         27-38 Алюмосиликатное стекловолокно ...
