Спосіб підсилення фундаменту

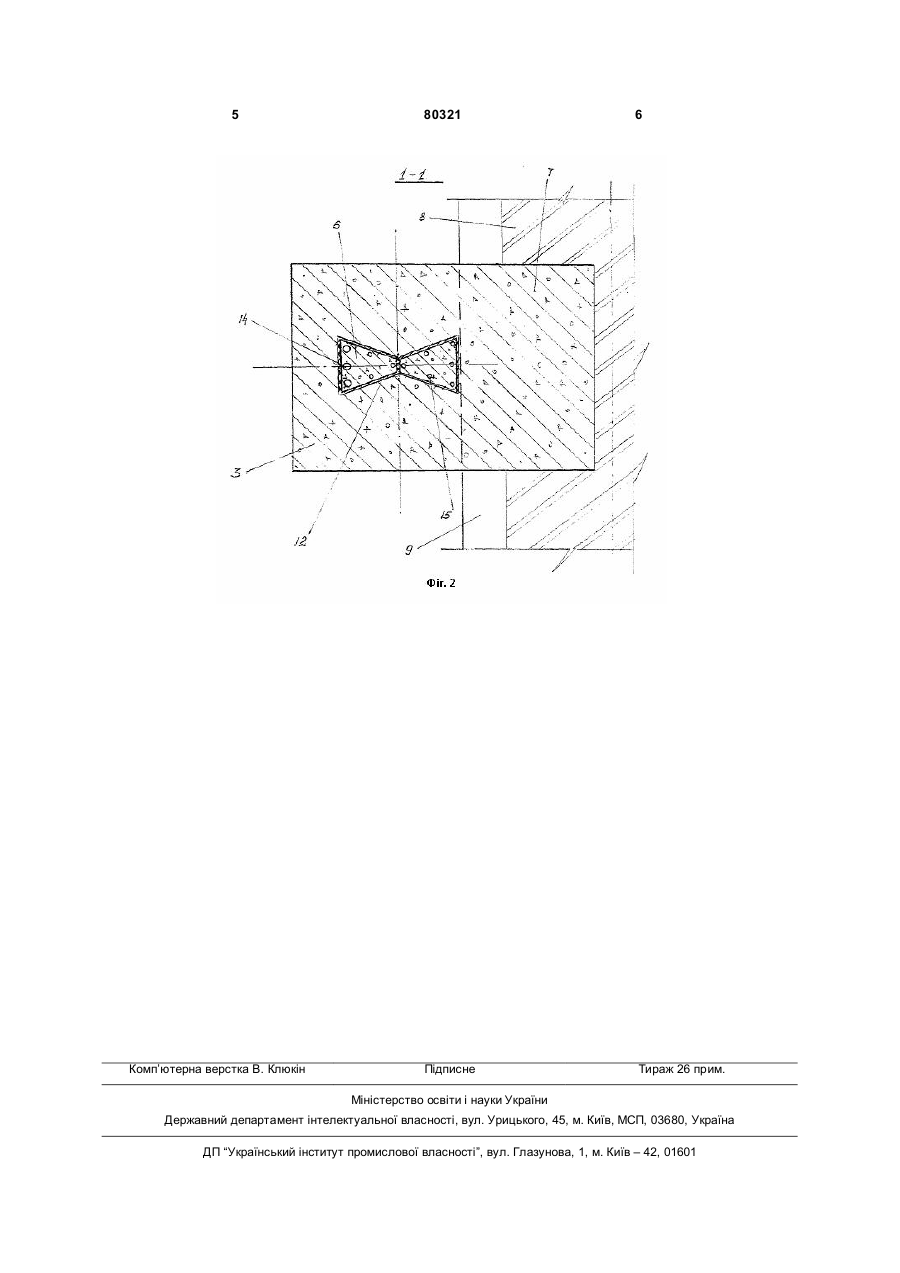

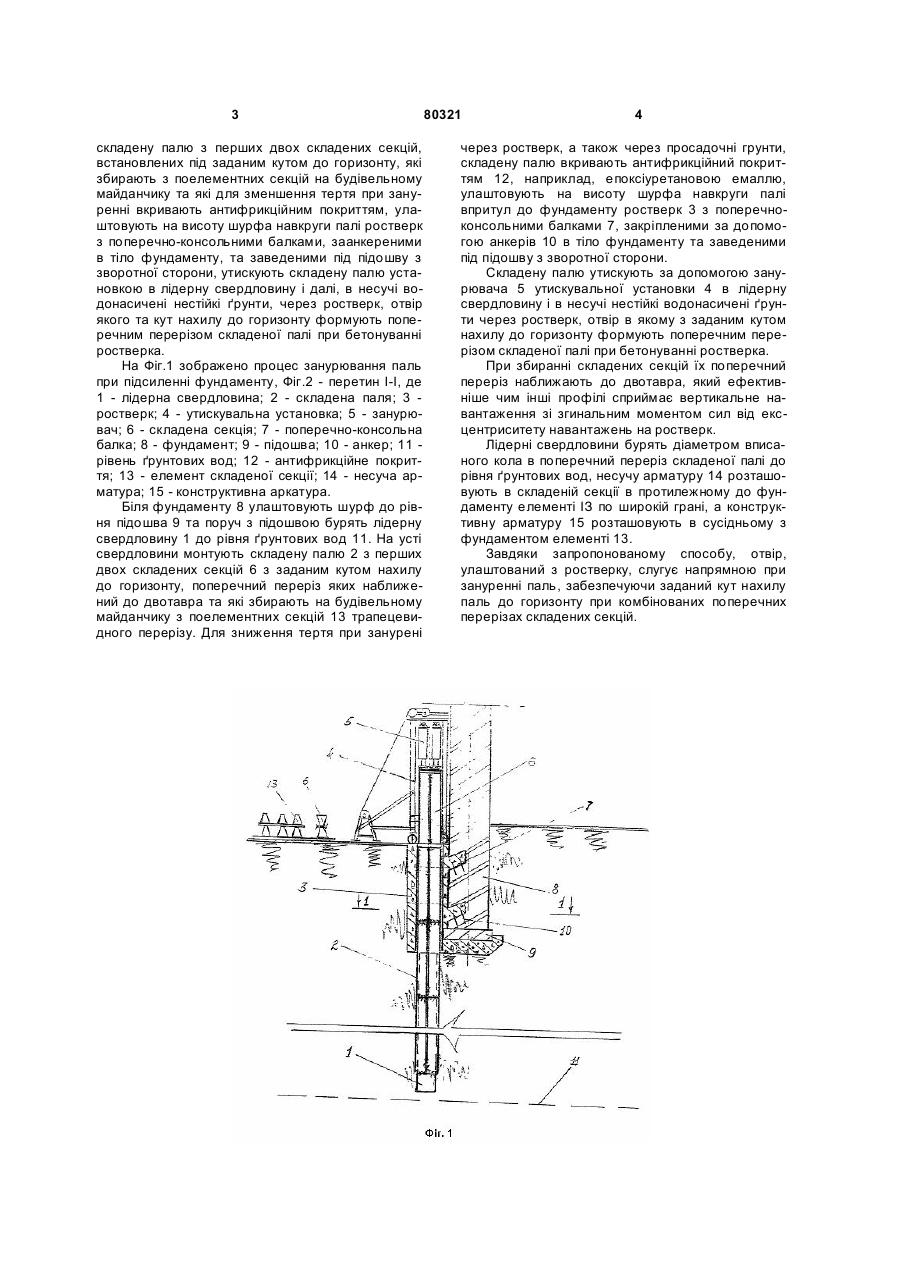

Спосіб підсилення фундаменту в нестійких водонасичених ґрунтах, який включає послідовне улаштування вздовж фундаменту ростверків з анкерами і отворами, через які занурюють палі з передачею реактивних зусиль через занурювальну установку та анкери на ростверк та поперечноконсольні балки, улаштовані в тілі фундаменту, 3 складену палю з перших двох складених секцій, встановлених під заданим кутом до горизонту, які збирають з поелементних секцій на будівельному майданчику та які для зменшення тертя при зануренні вкривають антифрикційним покриттям, улаштовують на висоту шурфа навкруги палі ростверк з поперечно-консольними балками, заанкереними в тіло фундаменту, та заведеними під підошву з зворотної сторони, утискують складену палю установкою в лідерну свердловину і далі, в несучі водонасичені нестійкі ґрунти, через ростверк, отвір якого та кут нахилу до горизонту формують поперечним перерізом складеної палі при бетонуванні ростверка. На Фіг.1 зображено процес занурювання паль при підсиленні фундаменту, Фіг.2 - перетин І-І, де 1 - лідерна свердловина; 2 - складена паля; 3 ростверк; 4 - утискувальна установка; 5 - занурювач; 6 - складена секція; 7 - поперечно-консольна балка; 8 - фундамент; 9 - підошва; 10 - анкер; 11 рівень ґрунтових вод; 12 - антифрикційне покриття; 13 - елемент складеної секції; 14 - несуча арматура; 15 - конструктивна аркатура. Біля фундаменту 8 улаштовують шурф до рівня підошва 9 та поруч з підошвою бурять лідерну свердловину 1 до рівня ґрунтових вод 11. На усті свердловини монтують складену палю 2 з перших двох складених секцій 6 з заданим кутом нахилу до горизонту, поперечний переріз яких наближений до двотавра та які збирають на будівельному майданчику з поелементних секцій 13 трапецевидного перерізу. Для зниження тертя при занурені 80321 4 через ростверк, а також через просадочні грунти, складену палю вкривають антифрикційний покриттям 12, наприклад, епоксіуретановою емаллю, улаштовують на висоту шурфа навкруги палі впритул до фундаменту ростверк 3 з поперечноконсольними балками 7, закріпленими за допомогою анкерів 10 в тіло фундаменту та заведеними під підошву з зворотної сторони. Складену палю утискують за допомогою занурювача 5 утискувальної установки 4 в лідерну свердловину і в несучі нестійкі водонасичені ґрунти через ростверк, отвір в якому з заданим кутом нахилу до горизонту формують поперечним перерізом складеної палі при бетонуванні ростверка. При збиранні складених секцій їх поперечний переріз наближають до двотавра, який ефективніше чим інші профілі сприймає вертикальне навантаження зі згинальним моментом сил від ексцентриситету навантажень на ростверк. Лідерні свердловини бурять діаметром вписаного кола в поперечний переріз складеної палі до рівня ґрунтових вод, несучу арматуру 14 розташовують в складеній секції в протилежному до фундаменту елементі ІЗ по широкій грані, а конструктивну арматуру 15 розташовують в сусідньому з фундаментом елементі 13. Завдяки запропонованому способу, отвір, улаштований з ростверку, слугує напрямною при зануренні паль, забезпечуючи заданий кут нахилу паль до горизонту при комбінованих поперечних перерізах складених секцій. 5 Комп’ютерна верстка В. Клюкін 80321 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
