Наконечник медичного ендоскопа

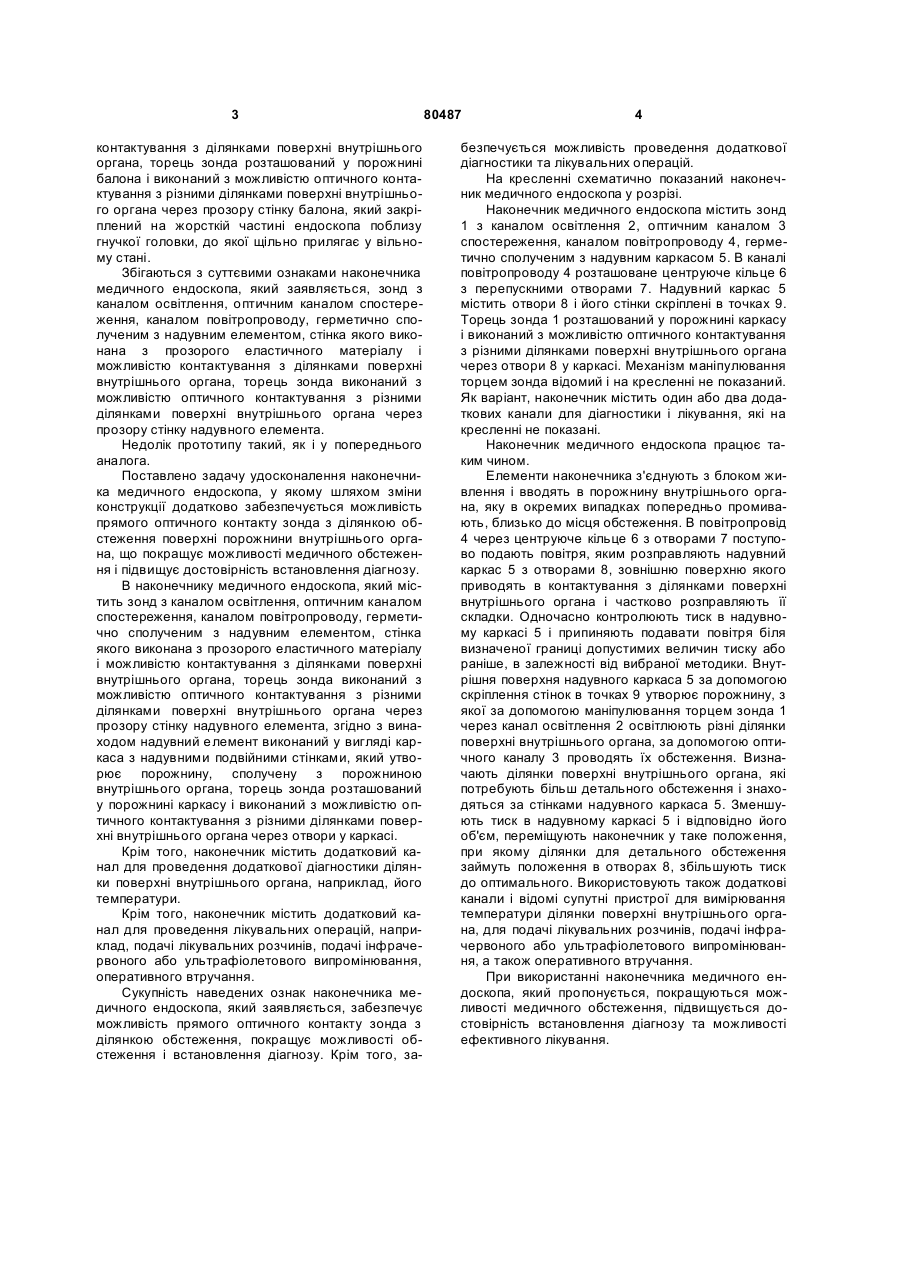

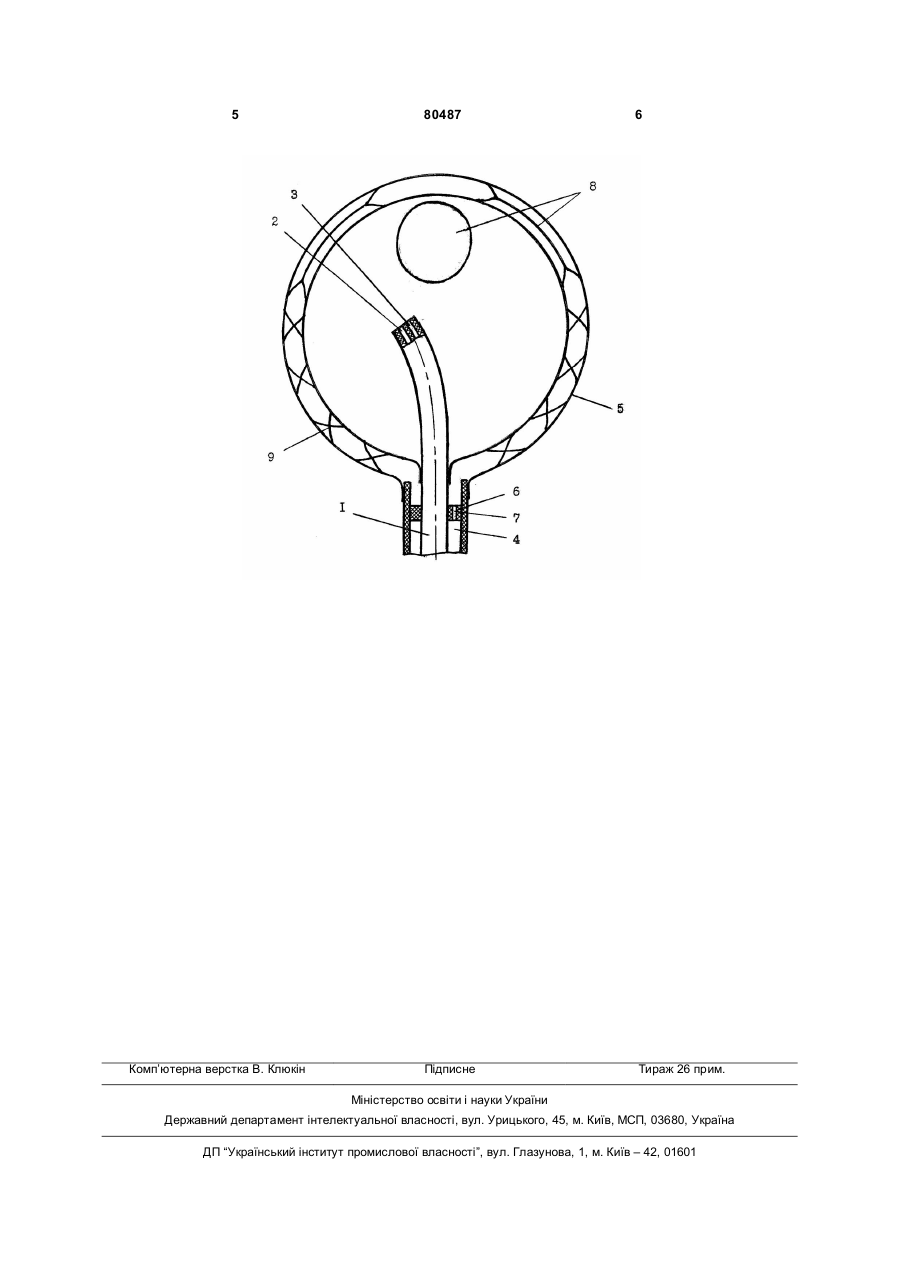

1. Наконечник медичного ендоскопа, який містить зонд з каналом освітлення, оптичним каналом спостереження, каналом повітропроводу, герметично сполученим з надувним елементом, стінка якого виконана з прозорого еластичного матеріалу і можливістю контактування з ділянками поверхні внутрішнього органа, торець зонда виконаний з можливістю оптичного контактування з різними C2 1 3 контактування з ділянками поверхні внутрішнього органа, торець зонда розташований у порожнині балона і виконаний з можливістю оптичного контактування з різними ділянками поверхні внутрішнього органа через прозору стінку балона, який закріплений на жорсткій частині ендоскопа поблизу гнучкої головки, до якої щільно прилягає у вільному стані. Збігаються з суттєвими ознаками наконечника медичного ендоскопа, який заявляється, зонд з каналом освітлення, оптичним каналом спостереження, каналом повітропроводу, герметично сполученим з надувним елементом, стінка якого виконана з прозорого еластичного матеріалу і можливістю контактування з ділянками поверхні внутрішнього органа, торець зонда виконаний з можливістю оптичного контактування з різними ділянками поверхні внутрішнього органа через прозору стінку надувного елемента. Недолік прототипу такий, як і у попереднього аналога. Поставлено задачу удосконалення наконечника медичного ендоскопа, у якому шляхом зміни конструкції додатково забезпечується можливість прямого оптичного контакту зонда з ділянкою обстеження поверхні порожнини внутрішнього органа, що покращує можливості медичного обстеження і підвищує достовірність встановлення діагнозу. В наконечнику медичного ендоскопа, який містить зонд з каналом освітлення, оптичним каналом спостереження, каналом повітропроводу, герметично сполученим з надувним елементом, стінка якого виконана з прозорого еластичного матеріалу і можливістю контактування з ділянками поверхні внутрішнього органа, торець зонда виконаний з можливістю оптичного контактування з різними ділянками поверхні внутрішнього органа через прозору стінку надувного елемента, згідно з винаходом надувний елемент виконаний у вигляді каркаса з надувними подвійними стінками, який утворює порожнину, сполучену з порожниною внутрішнього органа, торець зонда розташований у порожнині каркасу і виконаний з можливістю оптичного контактування з різними ділянками поверхні внутрішнього органа через отвори у каркасі. Крім того, наконечник містить додатковий канал для проведення додаткової діагностики ділянки поверхні внутрішнього органа, наприклад, його температури. Крім того, наконечник містить додатковий канал для проведення лікувальних операцій, наприклад, подачі лікувальних розчинів, подачі інфрачервоного або ультрафіолетового випромінювання, оперативного втручання. Сукупність наведених ознак наконечника медичного ендоскопа, який заявляється, забезпечує можливість прямого оптичного контакту зонда з ділянкою обстеження, покращує можливості обстеження і встановлення діагнозу. Крім того, за 80487 4 безпечується можливість проведення додаткової діагностики та лікувальних операцій. На кресленні схематично показаний наконечник медичного ендоскопа у розрізі. Наконечник медичного ендоскопа містить зонд 1 з каналом освітлення 2, оптичним каналом 3 спостереження, каналом повітропроводу 4, герметично сполученим з надувним каркасом 5. В каналі повітропроводу 4 розташоване центруюче кільце 6 з перепускними отворами 7. Надувний каркас 5 містить отвори 8 і його стінки скріплені в точках 9. Торець зонда 1 розташований у порожнині каркасу і виконаний з можливістю оптичного контактування з різними ділянками поверхні внутрішнього органа через отвори 8 у каркасі. Механізм маніпулювання торцем зонда відомий і на кресленні не показаний. Як варіант, наконечник містить один або два додаткових канали для діагностики і лікування, які на кресленні не показані. Наконечник медичного ендоскопа працює таким чином. Елементи наконечника з'єднують з блоком живлення і вводять в порожнину внутрішнього органа, яку в окремих випадках попередньо промивають, близько до місця обстеження. В повітропровід 4 через центруюче кільце 6 з отворами 7 поступово подають повітря, яким розправляють надувний каркас 5 з отворами 8, зовнішню поверхню якого приводять в контактування з ділянками поверхні внутрішнього органа і частково розправляють її складки. Одночасно контролюють тиск в надувному каркасі 5 і припиняють подавати повітря біля визначеної границі допустимих величин тиску або раніше, в залежності від вибраної методики. Внутрішня поверхня надувного каркаса 5 за допомогою скріплення стінок в точках 9 утворює порожнину, з якої за допомогою маніпулювання торцем зонда 1 через канал освітлення 2 освітлюють різні ділянки поверхні внутрішнього органа, за допомогою оптичного каналу 3 проводять їх обстеження. Визначають ділянки поверхні внутрішнього органа, які потребують більш детального обстеження і знаходяться за стінками надувного каркаса 5. Зменшують тиск в надувному каркасі 5 і відповідно його об'єм, переміщують наконечник у таке положення, при якому ділянки для детального обстеження займуть положення в отворах 8, збільшують тиск до оптимального. Використовують також додаткові канали і відомі супутні пристрої для вимірювання температури ділянки поверхні внутрішнього органа, для подачі лікувальних розчинів, подачі інфрачервоного або ультрафіолетового випромінювання, а також оперативного втручання. При використанні наконечника медичного ендоскопа, який пропонується, покращуються можливості медичного обстеження, підвищується достовірність встановлення діагнозу та можливості ефективного лікування. 5 Комп’ютерна верстка В. Клюкін 80487 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
