Індукційний апарат з вихровим магнітним полем

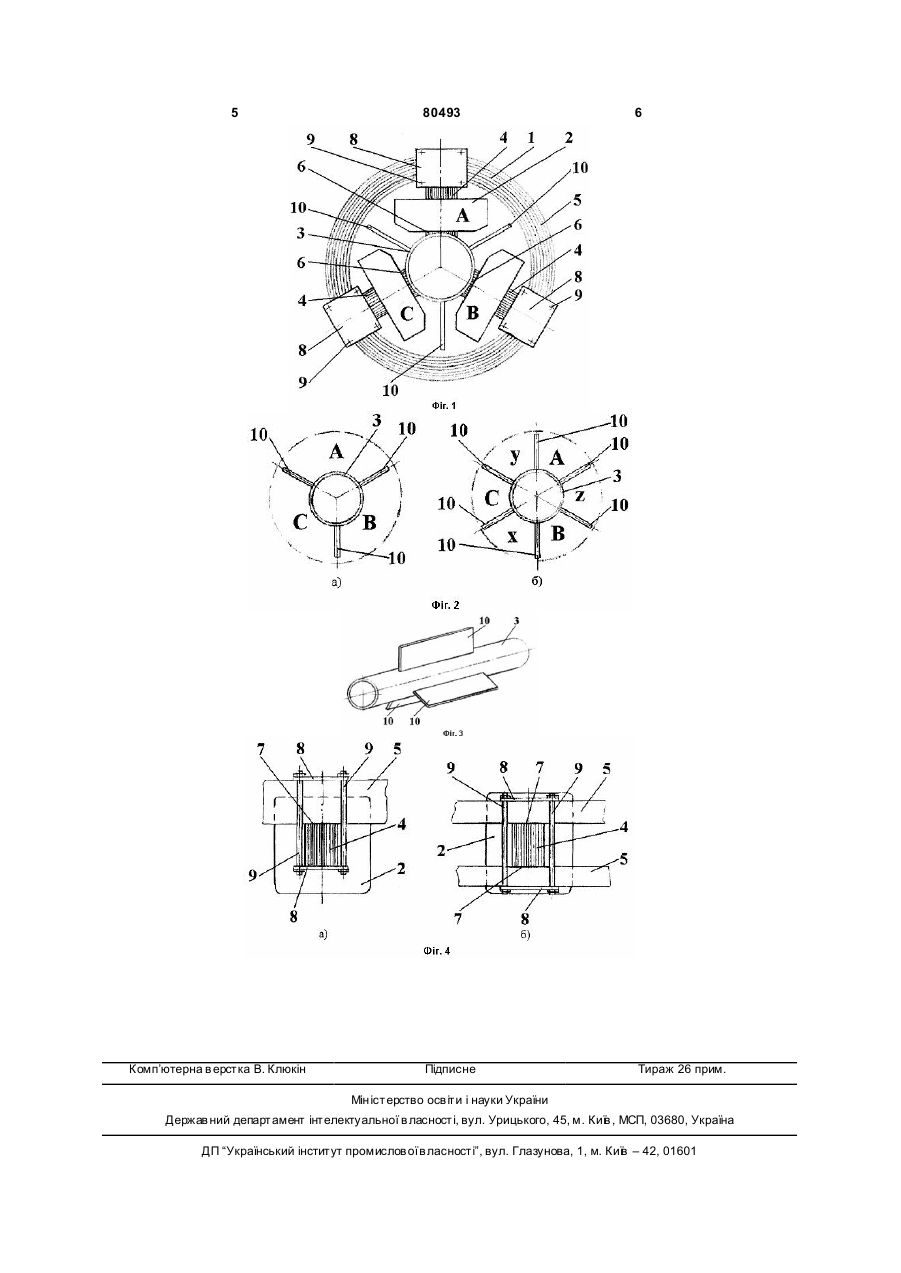

Індукційний апарат з вихровим магнітним полем, що має магнітопровід з зосередженими котушками, робочу камеру з немагнітного матеріалу, який відрізняється тим, що робоча камера має радіально розташовані тепловідвідні елементи у вигляді пласких пластин уподовж активного шару, між якими розташовані шихтовані стрижні, кількість яких дорівнює числу фазових зон вихрового магнітного поля, на кінцях, що направлені в бік робочої камери, змонтовані котушки, а до протилежних бокових сторін стрижнів, перпендикулярно нашихтованим листам, примикає щонайменше одне феромагнітне кільце, навите зі стрічки. (19) (21) a200601870 (22) 21.02.2006 (24) 25.09.2007 (46) 25.09.2007, Бюл. № 15, 2007 р. (72) Орлов Ігор Іванович, Шуляк Володимир Миколайович, Богаєнко Микола Володимирович, Попков Володимир Сергійович (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ІНТЕР-МЕД-ПРОМ" (56) RU 2101882, 10.01.1998 RU 2046554, 20.10.1995 JP 2004108666, 08.04.2004 Деревякин Н.А., Капитонов Е.Н., Пасько А.А., Исследование динамики нагрева стенки рабочей камеры АВС : Тезисы докладов к Всесоюзной научной конференции Тамбовского института 3 80493 4 - тепловідвідні елементи виконані у вигляді Виконання стрижнів 4 нашихтованими з листів пласких пластин; електротехнічної сталі, кільця 5 - навитого з фе- тепловідвідні елементи розташовані уподовж ромагнітної стрічки приводить до значного спроактивного шару індукційного апарату; щення конструкції, впровадження безвідходної - між тепловідвідними елементами розміщені технології при виробництві, а примикання кільця 5 шихтовані стрижні; до стрижнів 4 перпендикулярно до нашихтованих - кількість стрижнів дорівнює числу фазових листів - до мінімуму втрат енергії на перемагнічузон вихорового магнітного поля; вання при роботі апарату, мінімальних місцевих - на кінцях стрижнів змонтовані котушки; нагрівів, що підвищує надійність апарату. - кінці стрижнів з котушками направлені в стоКількість стрижнів 4 залежить від фазових зон рону робочої камери; вихорового магнітного поля апарату: так, для апа- до бокових сторін стрижнів примикає ферорату з 3-х зонним вихоровим магнітним полем кімагнітне кільце; лькість стрижнів 4-3 шт. (схема обмотки А, В, С), а - бокові сторони стрижнів протилежні кінцям для апарату з 6-ти зонним вихоровим магнітним стрижнів з котушками; полем кількість стрижнів 4-6 шт. (схема обмотки A, - феромагнітне кільце примикає до сторін z, В, х, С, у). стрижнів з перпендикулярним розміщенням нашиРобоча камера 3 має тепловідвідні елементи хтованих листів; 10, що аналогічно стрижням 4, розміщені радіаль- кількість феромагнітних кілець, як мінімум, но. Тепловідвідні елементи 10 виконані із пласких одне; пластин і розміщені уподовж активного шару апа- феромагнітне кільце навите зі стрічки. рату, тобто його довжини, де виділяється при роВсі вищезгадані ознаки окремо і в сукупності боті найбільше тепла. Кількість тепловідвідних забезпечують досягнення поставленої задачи. елементів 10 як і кількість стрижнів 4 залежить від Суть винаходу пояснюється кресленнями. На числа фазових зон вихорового магнітного поля: фіг.1 показано загальний вигляд індукційного ападля апарату з 3-х зонним вихоровим магнітним рату з ви хоровим магнітним полем; на фіг.2 - рополем кількість тепловідвідних елементів 10-3 шт. бочу камеру з тепловідвідними елементами для (схема обмотки А, В, С), для апарату з 6-ти зонним апарата з 3-х зонним вихоровим магнітним полем вихровим магнітним полем - 6 шт. (схема обмотки (а) і 6-ти зонним вихоровим магнітним полем (б); А, z, В, х, С, у). Робоча камера 3 в апараті розміна фіг.3 - загальний вигляд робочої камери з 3-х щена таким чином, що між тепловідвідними елезонним вихровим магнітним полем; на фіг.4 - варіментами 10 розміщені стрижні 4 магнітопроводу. ант кріплення стрижня з котушкою до одного (а) і Тепловідвідні елементи 10 значно збільшують подвох (б) феромагнітних кілець. верхню охолодження робочої камери 3, а їх розІндукційний апарат з вихоровим магнітним поміщення в зоні знаходження холодоагента (повітлем має магнітопровід 1 з зосередженими котушря, масло і т. п.) підвищує інтенсивність ками 2 і робочу камеру 3, виготовлену з немагнітохолодження. ного матеріалу. Магнітопровід 1 виконаний зі Індукційний апарат з вихоровим магнітним пострижнів 4, нашихтованих з листів електротехнічлем пропонованої конструкції знаходиться на станої сталі, і феромагнітного кільця 5, навитого зі дії технічної пропозиції при розробці технологічнострічки. Стрижні 4 направлені по радіусу до центру го обладнання для виготовлення комплектуючих апарата. На кінцях 6 стрижнів 4, що направлені до деталей до магнітотерапевтичних пристроїв захиробочої камери 3 (тобто до центру), змонтовані сту ПМТ-600 "SCATU M". котушки 2, а до протилежних бокових сторін 7, Бібліографічні дані джерел інформації: перпендикулярно нашихтованим листам, прими1. Интенсификация технологических процескає, як мінімум, одне (фіг.4а) феромагнітне кільце сов в аппаратах с вихревым слоем. Логвиненко 5. На фіг.4б показано магнітопровід з двома феД.Д., Шеляков О.П. К. «Те хника», 1976,144 с. ромагнітними кільцями. Феромагнітне кільце 5 2. Деревякин Н.А., Капитонов Е.Н., Пасько А.А. (або кільця) може кріпитися до стрижнів 4 за доИсследование динамики нагрева стенки рабочей помогою пластин 8 і шпильок 9. При такому кріпкамеры АВС. - В кн.: «Тезисы докладов к Всесоюленні не повинно бути короткозамкнутих ланцюжзной научной конференции Тамбовского института ків, при яких можливі місцеві нагріви. Для цього химического машиностроения». Тамбов, 1989, 82 пластини 8 необхідно виготовити з ізоляційного с. матеріалу, або між шпильками 9 і пластинами 8 змонтувати ізоляційні втулки. 5 Комп’ютерна в ерстка В. Клюкін 80493 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
