Магніторідинне ущільнення

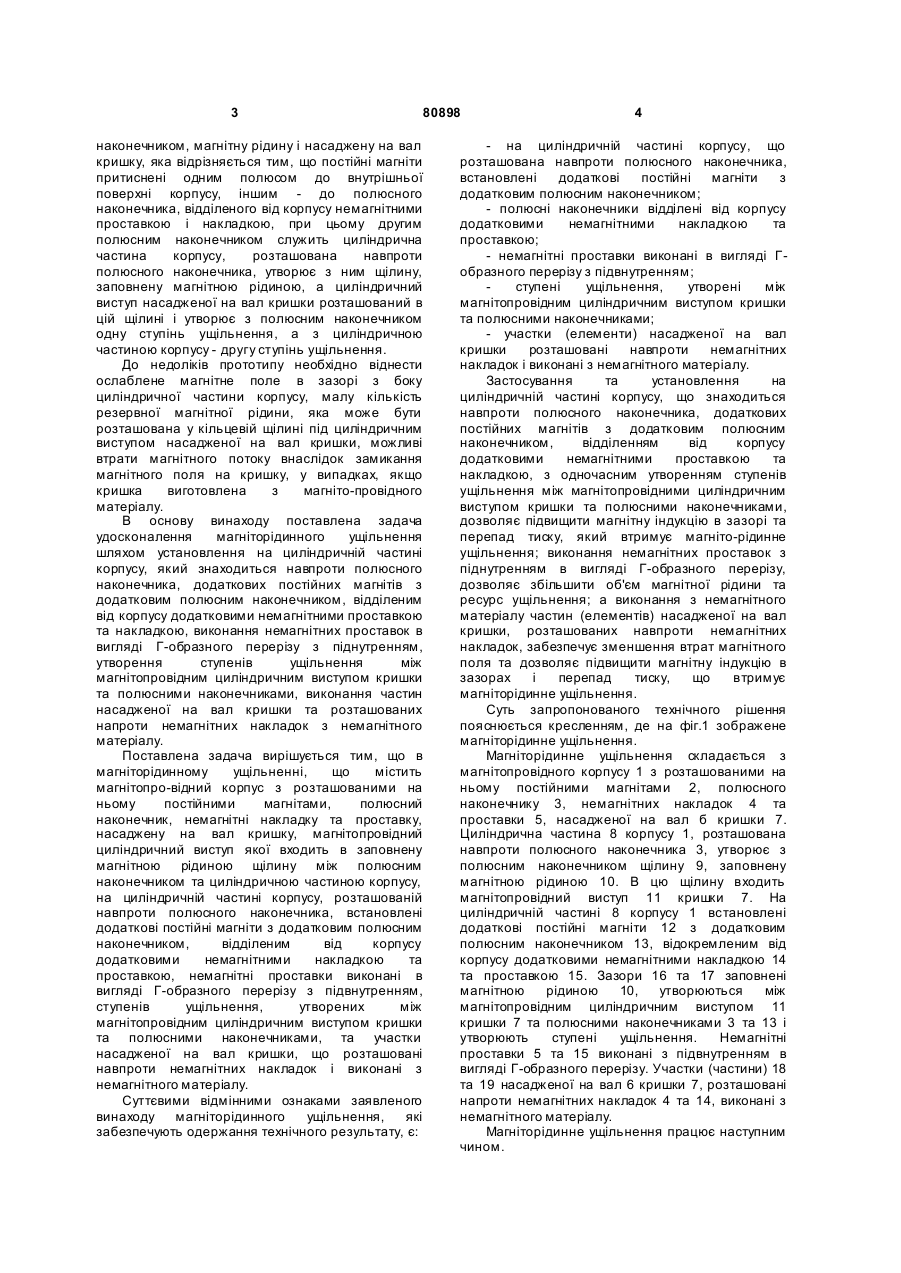

Магніторідинне ущільнення, що містить магнітопровідний корпус з розташованими на ньому постійними магнітами, полюсний 3 80898 наконечником, магнітну рідину і насаджену на вал кришку, яка відрізняється тим, що постійні магніти притиснені одним полюсом до внутрішньої поверхні корпусу, іншим - до полюсного наконечника, відділеного від корпусу немагнітними проставкою і накладкою, при цьому другим полюсним наконечником служить циліндрична частина корпусу, розташована навпроти полюсного наконечника, утворює з ним щілину, заповнену магнітною рідиною, а циліндричний виступ насадженої на вал кришки розташований в цій щілині і утворює з полюсним наконечником одну ступінь ущільнення, а з циліндричною частиною корпусу - другу ступінь ущільнення. До недоліків прототипу необхідно віднести ослаблене магнітне поле в зазорі з боку циліндричної частини корпусу, малу кількість резервної магнітної рідини, яка може бути розташована у кільцевій щілині під циліндричним виступом насадженої на вал кришки, можливі втрати магнітного потоку внаслідок замикання магнітного поля на кришку, у випадках, якщо кришка виготовлена з магніто-провідного матеріалу. В основу винаходу поставлена задача удосконалення магніторідинного ущільнення шляхом установлення на циліндричній частині корпусу, який знаходиться навпроти полюсного наконечника, додаткових постійних магнітів з додатковим полюсним наконечником, відділеним від корпусу додатковими немагнітними проставкою та накладкою, виконання немагнітних проставок в вигляді Г-образного перерізу з піднутренням, утворення ступенів ущільнення між магнітопровідним циліндричним виступом кришки та полюсними наконечниками, виконання частин насадженої на вал кришки та розташованих напроти немагнітних накладок з немагнітного матеріалу. Поставлена задача вирішується тим, що в магніторідинному ущільненні, що містить магнітопро-відний корпус з розташованими на ньому постійними магнітами, полюсний наконечник, немагнітні накладку та проставку, насаджену на вал кришку, магнітопровідний циліндричний виступ якої входить в заповнену магнітною рідиною щілину між полюсним наконечником та циліндричною частиною корпусу, на циліндричній частині корпусу, розташованій навпроти полюсного наконечника, встановлені додаткові постійні магніти з додатковим полюсним наконечником, відділеним від корпусу додатковими немагнітними накладкою та проставкою, немагнітні проставки виконані в вигляді Г-образного перерізу з підвнутренням, ступенів ущільнення, утворених між магнітопровідним циліндричним виступом кришки та полюсними наконечниками, та участки насадженої на вал кришки, що розташовані навпроти немагнітних накладок і виконані з немагнітного матеріалу. Суттєвими відмінними ознаками заявленого винаходу магніторідинного ущільнення, які забезпечують одержання технічного результату, є: 4 - на циліндричній частині корпусу, що розташована навпроти полюсного наконечника, встановлені додаткові постійні магніти з додатковим полюсним наконечником; - полюсні наконечники відділені від корпусу додатковими немагнітними накладкою та проставкою; - немагнітні проставки виконані в вигляді Гобразного перерізу з підвнутренням; ступені ущільнення, утворені між магнітопровідним циліндричним виступом кришки та полюсними наконечниками; - участки (елементи) насадженої на вал кришки розташовані навпроти немагнітних накладок і виконані з немагнітного матеріалу. Застосування та установлення на циліндричній частині корпусу, що знаходиться навпроти полюсного наконечника, додаткових постійних магнітів з додатковим полюсним наконечником, відділенням від корпусу додатковими немагнітними проставкою та накладкою, з одночасним утворенням ступенів ущільнення між магнітопровідними циліндричним виступом кришки та полюсними наконечниками, дозволяє підвищити магнітну індукцію в зазорі та перепад тиску, який втримує магніто-рідинне ущільнення; виконання немагнітних проставок з піднутренням в вигляді Г-образного перерізу, дозволяє збільшити об'єм магнітної рідини та ресурс ущільнення; а виконання з немагнітного матеріалу частин (елементів) насадженої на вал кришки, розташованих навпроти немагнітних накладок, забезпечує зменшення втрат магнітного поля та дозволяє підвищити магнітну індукцію в зазорах і перепад тиску, що втримує магніторідинне ущільнення. Суть запропонованого технічного рішення пояснюється кресленням, де на фіг.1 зображене магніторідинне ущільнення. Магніторідинне ущільнення складається з магнітопровідного корпусу 1 з розташованими на ньому постійними магнітами 2, полюсного наконечнику 3, немагнітних накладок 4 та проставки 5, насадженої на вал б кришки 7. Циліндрична частина 8 корпусу 1, розташована навпроти полюсного наконечника 3, утворює з полюсним наконечником щілину 9, заповнену магнітною рідиною 10. В цю щілину входить магнітопровідний виступ 11 кришки 7. На циліндричній частині 8 корпусу 1 встановлені додаткові постійні магніти 12 з додатковим полюсним наконечником 13, відокремленим від корпусу додатковими немагнітними накладкою 14 та проставкою 15. Зазори 16 та 17 заповнені магнітною рідиною 10, утворюються між магнітопровідним циліндричним виступом 11 кришки 7 та полюсними наконечниками 3 та 13 і утворюють ступені ущільнення. Немагнітні проставки 5 та 15 виконані з підвнутренням в вигляді Г-образного перерізу. Участки (частини) 18 та 19 насадженої на вал 6 кришки 7, розташовані напроти немагнітних накладок 4 та 14, виконані з немагнітного матеріалу. Магніторідинне ущільнення працює наступним чином. 5 80898 Магнітне поле, що створюється постійними магнітами 2 та додатковими постійними магнітами 12 через полюсний наконечник 3, корпус 1 з його циліндричною частиною 8, додатковий полюсний наконечник 13 і зазори 16 та 17 замикається на циліндричний виступ 11 кришки 7, при цьому магнітний потік утримує в зазорах 16 і 17 магнітну рідину 10, утворюючи тим самим ступені ущільнення з герметизуючою дією. Магнітна рідина 10 утримується в зазорах 16 та 17 як при нерухомому, так і під час обертання валу, а також, як при горизонтальному, так і при вертикальному розташуванні валу. Щілина 9, не зайнята виступом 11 кришки 7 й підвнутренням в немагнітній проставці 5 та додатковій немагнітній проставці 15 є резервуарами зберігання магнітної рідини, за рахунок поповнення з яких відшкодовуються її втрати в зазорах у разі її випаровування. Перевага пропонованої конструкції в покращенні герметичності, запобіганню швидкого витрачення та можливість поповнення магнітною рідиною, що забезпечує загалом збільшення ресурсу та надійності всього вузла. 6
