Магніторідинне ущільнення

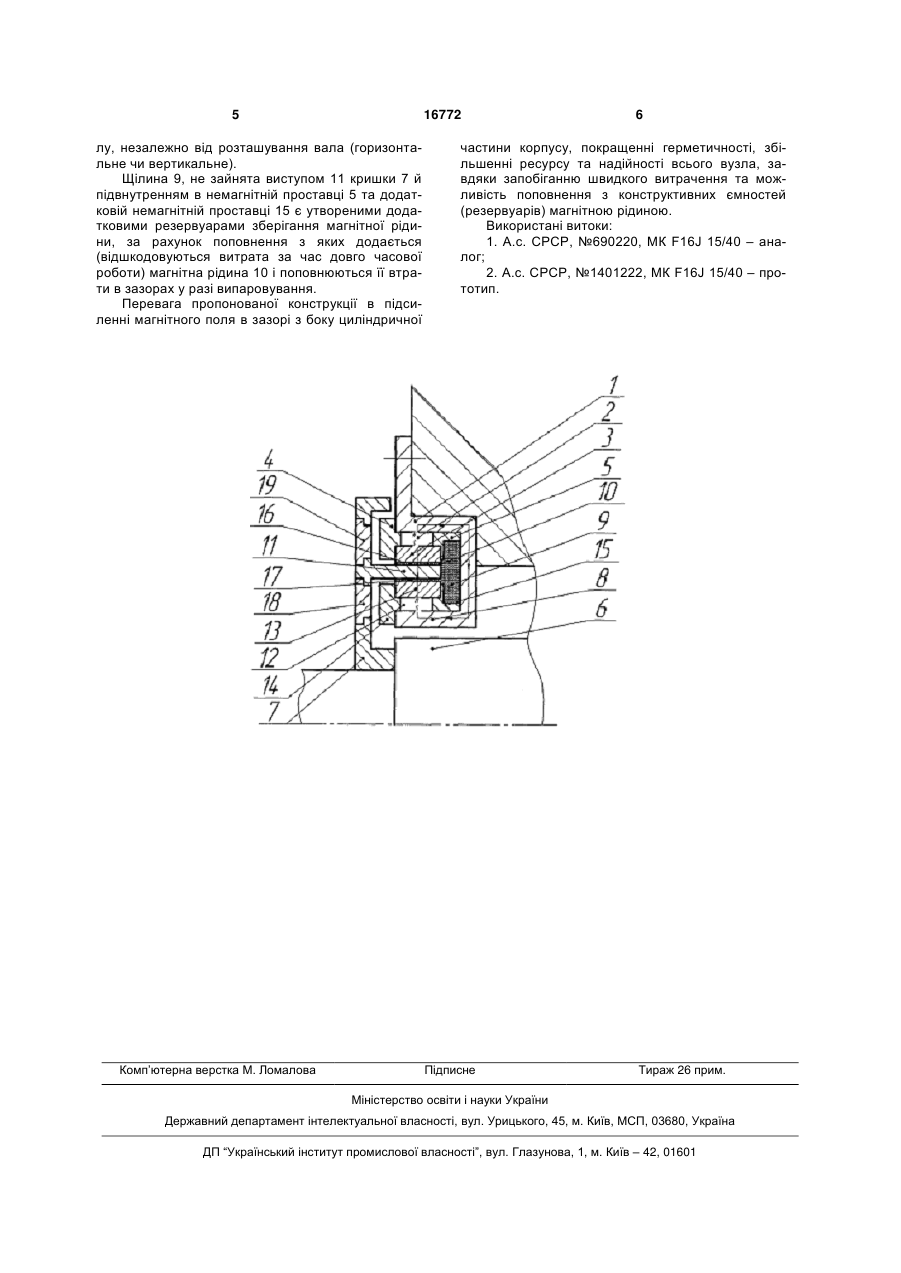

Магніторідинне ущільнення, що містить магнітопровідний корпус, насаджену на вал кришку, магнітний вузол з щонайменше одним постійним магнітом з полюсними приставками, що утворюють зазори з валом, виступ в зазорі, магнітну рідину, що заповнює зазор та кільцевий магнітопровід, яке відрізняється тим, що на корпусі установлені щонайменше два постійні магніти, полюсний наконе 3 дію магнітного поля перерізу спеціальної форми з підвнутренням, утворення ступенів ущільнення між магнітопровідним циліндричним виступом та полюсними наконечниками, виконання з немагнітного матеріалу окремих частин кришки з вибором місця їх розташування. Поставлена задача вирішується тим, що в магніторідинному ущільненні, що містить магнітопровідний корпус, насаджену на вал кришку, магнітний вузол з щонайменше одним постійним магнітом з полюсними приставками, що утворюють зазори з валом, виступ в зазорі, магнітну рідину, що заповнює зазор та кільцевий магнітопровід, на корпусі установлені щонайменше два постійні магніти, полюсний наконечник та немагнітна накладка, магнітопровідний циліндричний виступ виконаний на насадженій на вал кришці циліндричним, входить в заповнену магнітною рідиною щілину між полюсним наконечником та циліндричною частиною корпусу, при цьому на розташованій навпроти полюсного наконечника циліндричній частині корпусу, встановлені додаткові постійні магніти з додатковим полюсним наконечником, відділеним від корпусу додатковими немагнітними накладкою та проставкою, немагнітні проставки виконані в перерізі Г-образними з підвнутренням, ступенів ущільнення, утворених між магнітопровідним циліндричним виступом кришки та полюсними наконечниками, а кришка має виконані з немагнітного матеріалу участки в вигляді елементів кришки, що розташовані навпроти немагнітних накладок. Суттєвими спільними ознаками є магнітопровідний корпус, насаджена на вал кришка, магнітний вузол з щонайменше одним постійним магнітом з полюсними приставками, що утворюють зазори з валом, виступ в зазорі, магнітна рідина, котрою заповнений зазор, та кільцевий магнітопровід. Суттєвими відмінними ознаками заявленої корисної моделі магніторідинного ущільнення, які забезпечують вирішення поставленої задачі та одержання технічного результату, є: - на корпусі установлені щонайменше два постійні магніти, полюсний наконечник та немагнітна накладка; - магнітопровідний циліндричний виступ виконаний циліндричної форми на кришці; - виступ входить в заповнену магнітною рідиною щілину, що утворена між полюсним наконечником та циліндричною частиною корпусу; - на розташованій навпроти полюсного наконечника циліндричній частині корпусу, встановлені додаткові постійні магніти з додатковим полюсним наконечником; - магніти з додатковим полюсним наконечником відділені від корпусу додатковими немагнітними накладкою та проставкою; - немагнітні проставки виконані в перерізі Гобразної форми з підвнутренням, утворюють ступені ущільнення, утворених між магнітопровідним циліндричним виступом кришки та полюсними наконечниками; 16772 4 - кришка має виконані з немагнітного матеріалу участки в вигляді елементів кришки, що розташовані навпроти немагнітних накладок. Застосування та установлення на циліндричній частині корпусу, що знаходиться навпроти полюсного наконечника, додаткових постійних магнітів з додатковим полюсним наконечником, відділенням від корпусу додатковими немагнітними проставкою та накладкою, з одночасним утворенням ступенів ущільнення між магнітопровідними циліндричним виступом кришки та полюсними наконечниками, дозволяє підвищити магнітну індукцію в зазорі та перепад тиску, який втримує магніто-рідинне ущільнення; виконання немагнітних проставок з піднутренням в вигляді Г-образного перерізу, ступенів ущільнення, дозволяє збільшити об'єм магнітної рідини та ресурс дії ущільнення без додаткового доливання магнітної рідини; а виконання з немагнітного матеріалу частин (елементів) насадженої на вал кришки, розташованих навпроти немагнітних накладок, забезпечує зменшення втрат магнітного поля та дозволяє підвищити магнітну індукцію в зазорах і створює підвищений утримуючий магнітну рідину в магніторідинному ущільненні перепад тиску. Суть запропонованого технічного рішення пояснюється кресленням, де на фігурі зображене магніторідинне ущільнення. Магніторідинне ущільнення складається з магнітопровідного корпусу 1 з розташованими на ньому постійними магнітами 2, полюсного наконечнику 3, немагнітних накладок 4 та проставки 5, насадженої на вал 6 кришки 7. Циліндрична частина 8 корпусу 1, розташована навпроти полюсного наконечника 3, утворює з полюсним наконечником щілину 9, заповнену магнітною рідиною 10. В цю щілину входить магнітопровідний виступ 11 кришки 7. На циліндричній частині 8 корпусу 1 встановлені додаткові постійні магніти 12 з додатковим полюсним наконечником 13, відокремленим від корпусу додатковими немагнітними накладкою 14 та проставкою 15. Зазори 16 та 17 заповнені магнітною рідиною 10, утворюються між магнітопровідним циліндричним виступом 11 кришки 7 та полюсними наконечниками 3 та 13 і утворюють ступені ущільнення. Немагнітні проставки 5 та 15 виконані з підвнутренням в вигляді Г-образного перерізу. Участки (частини) 18 та 19, насаджені на вал 6 кришки 7, розташовані напроти немагнітних накладок 4 та 14, виконані з немагнітного матеріалу. Магніторідинне ущільнення працює наступним чином. Створюване постійними магнітами 2 магнітне поле та поле, котре твориться додатковими постійними магнітами 12 через полюсний наконечник 3, корпус 1 з його циліндричною частиною 8, додатковий полюсний наконечник 13 і зазори 16 та 17 замикається на циліндричний виступ 11 кришки 7, при цьому магнітний потік утримує в зазорах 16 і 17 магнітну рідину 10, утворюючи тим самим ступені ущільнення з герметизуючою дією. Магнітна рідина 10 утримується в зазорах 16, 17 як при нерухомому, так і під час обертання ва 5 16772 лу, незалежно від розташування вала (горизонтальне чи вертикальне). Щілина 9, не зайнята виступом 11 кришки 7 й підвнутренням в немагнітній проставці 5 та додатковій немагнітній проставці 15 є утвореними додатковими резервуарами зберігання магнітної рідини, за рахунок поповнення з яких додається (відшкодовуються витрата за час довго часової роботи) магнітна рідина 10 і поповнюються її втрати в зазорах у разі випаровування. Перевага пропонованої конструкції в підсиленні магнітного поля в зазорі з боку циліндричної Комп’ютерна верстка М. Ломалова 6 частини корпусу, покращенні герметичності, збільшенні ресурсу та надійності всього вузла, завдяки запобіганню швидкого витрачення та можливість поповнення з конструктивних ємностей (резервуарів) магнітною рідиною. Використані витоки: 1. А.с. СРСР, №690220, МК F16J 15/40 – аналог; 2. А.с. СРСР, №1401222, МК F16J 15/40 – прототип. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
