Колесо газотурбінного двигуна, оснащене системою лопаток
Номер патенту: 81901
Опубліковано: 25.02.2008
Автори: Регезза Патрік, Фоланьє Крістоф, Мас Жером, Лежар Клод, Понтуазо Брюс
Формула / Реферат
1. Робоче колесо газотурбінного двигуна, оснащене системою лопаток, що містить лопатки (1), розташовані в каналі конічної форми й утримувані в периферійній кільцевій канавці (7) робочого колеса (12) за допомогою вузлів кріплення молоткоподібної форми, причому кожна зі згаданих лопаток додатково має платформу (30), зовнішня в радіальному напрямку поверхня (30а) якої обмежує канал потоку газів і внутрішня в радіальному напрямку поверхня (30b) якої являє собою переднє по потоку ребро жорсткості (32) і заднє по потоку ребро жорсткості (33), що розташовуються в площинах, перпендикулярних осі обертання даного робочого колеса, і розташовані поруч у радіальному напрямку, відповідно, переднє по потоку кільце (20) і заднє по потоку кільце (21), сформовані на периферійній частині робочого колеса (12) по один і по другий бік від згаданої кільцевої канавки (7) з можливістю забезпечення герметичності в зазначених зонах, яке відрізняється тим, що товщина заднього по потоку ребра жорсткості (33) в осьовому напрямку перевищує товщину заднього по потоку кільця (21).
2. Робоче колесо за п. 1, яке відрізняється тим, що товщина переднього по потоку ребра жорсткості (32) в осьовому напрямку перевищує товщину переднього по потоку кільця (20).
3. Робоче колесо за будь-яким з пп. 1 або 2, яке відрізняється тим, що висота згаданих ребер жорсткості є досить великою для того, щоб обмежити можливість насування одна на одну згаданих платформ.
Текст

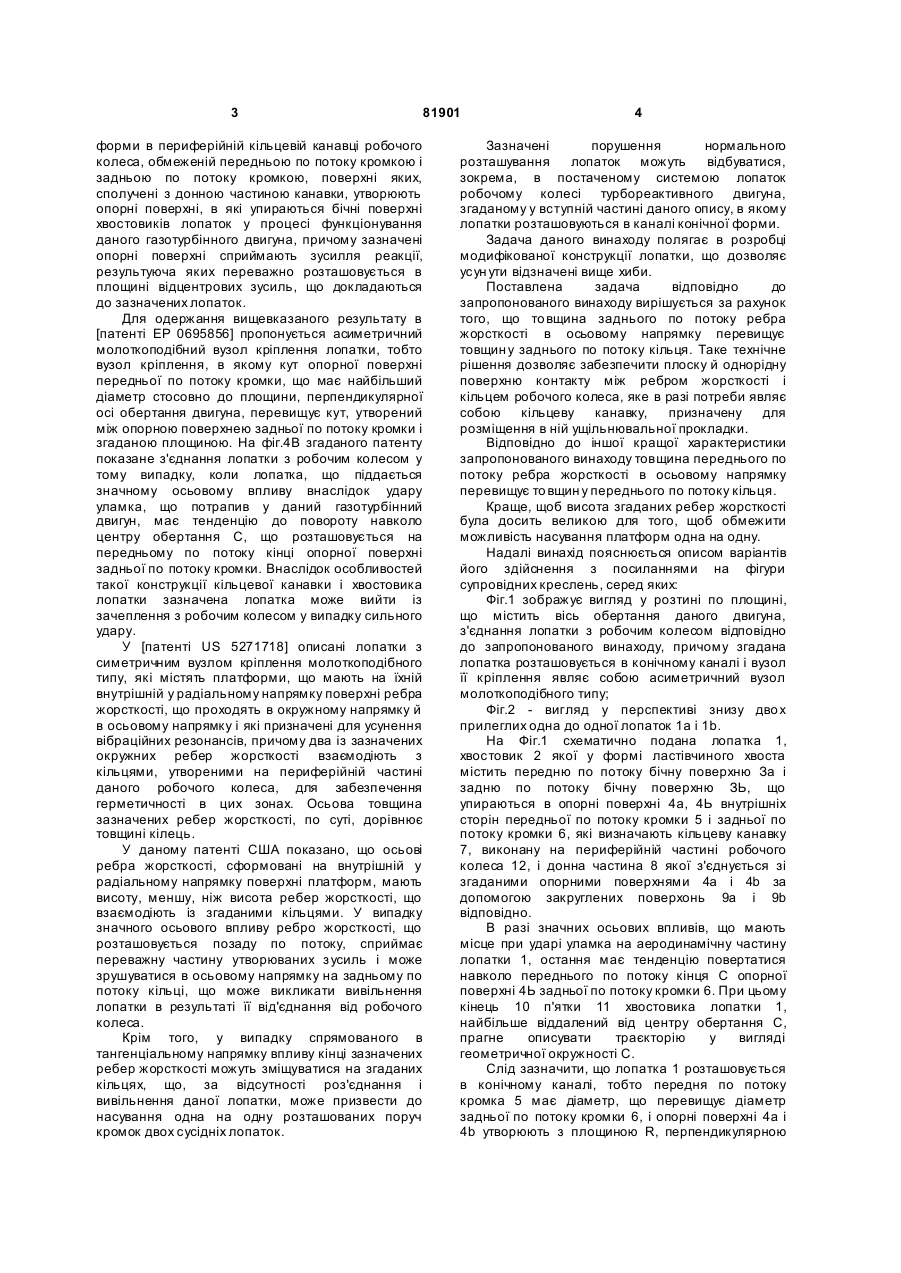

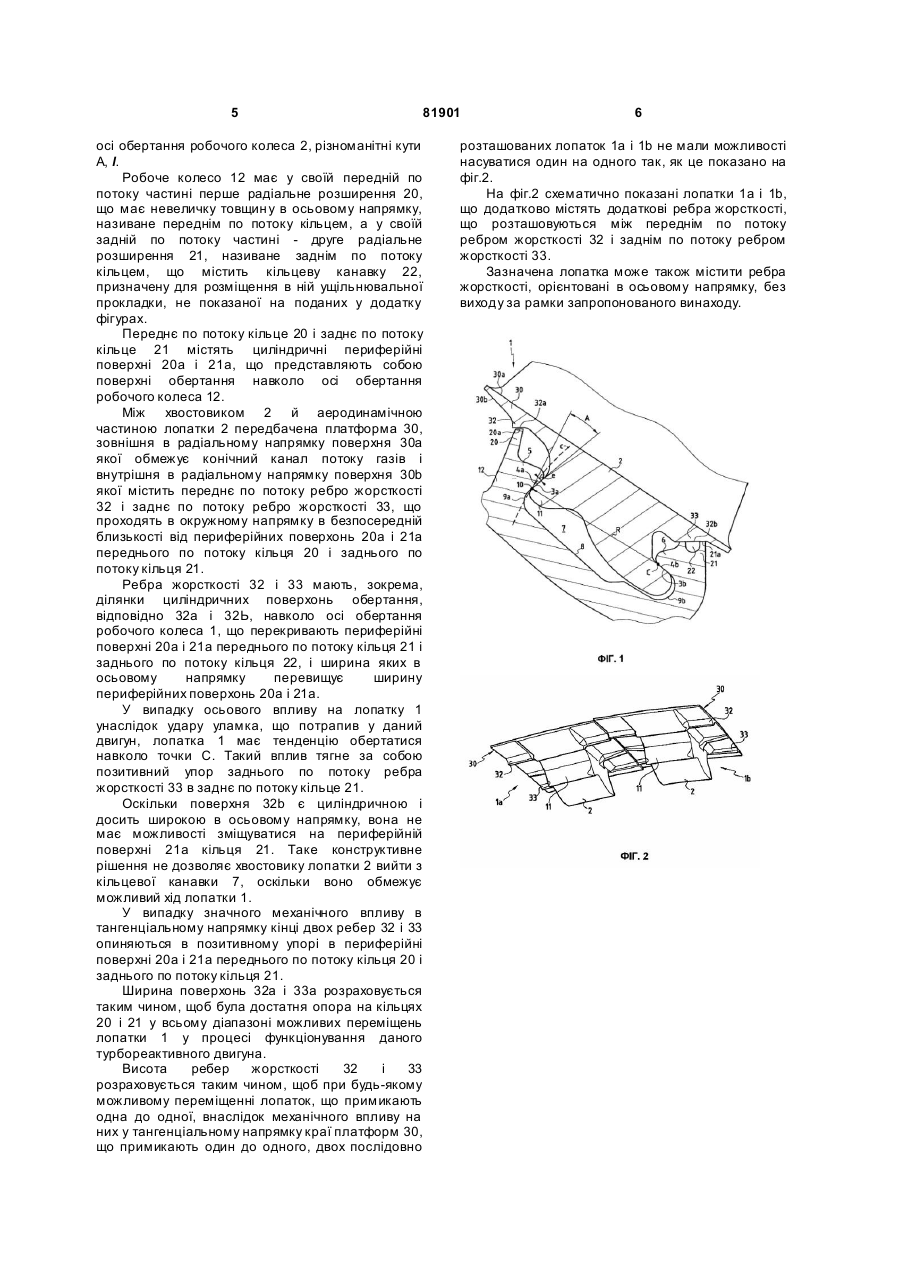

1. Робоче колесо газотурбінного двигуна, оснащене системою лопаток, що містить лопатки (1), розташовані в каналі конічної форми й утримувані в периферійній кільцевій канавці (7) робочого колеса (12) за допомогою вузлів кріплення молоткоподібної форми, причому кожна зі згаданих лопаток додатково має платформу (30), зовнішня в радіальному напрямку поверхня (30а) якої обмежує канал потоку газів і внутрішня в C2 2 (19) 1 3 81901 форми в периферійній кільцевій канавці робочого колеса, обмеженій передньою по потоку кромкою і задньою по потоку кромкою, поверхні яких, сполучені з донною частиною канавки, утворюють опорні поверхні, в які упираються бічні поверхні хвостовиків лопаток у процесі функціонування даного газотурбінного двигуна, причому зазначені опорні поверхні сприймають зусилля реакції, результуюча яких переважно розташовується в площині відцентрових зусиль, що докладаються до зазначених лопаток. Для одержання вищевказаного результату в [патенті ЕР 0695856] пропонується асиметричний молоткоподібний вузол кріплення лопатки, тобто вузол кріплення, в якому кут опорної поверхні передньої по потоку кромки, що має найбільший діаметр стосовно до площини, перпендикулярної осі обертання двигуна, перевищує кут, утворений між опорною поверхнею задньої по потоку кромки і згаданою площиною. На фіг.4В згаданого патенту показане з'єднання лопатки з робочим колесом у тому випадку, коли лопатка, що піддається значному осьовому впливу внаслідок удару уламка, що потрапив у даний газотурбінний двигун, має тенденцію до повороту навколо центру обертання С, що розташовується на передньому по потоку кінці опорної поверхні задньої по потоку кромки. Внаслідок особливостей такої конструкції кільцевої канавки і хвостовика лопатки зазначена лопатка може вийти із зачеплення з робочим колесом у випадку сильного удару. У [патенті US 5271718] описані лопатки з симетричним вузлом кріплення молоткоподібного типу, які містять платформи, що мають на їхній внутрішній у радіальному напрямку поверхні ребра жорсткості, що проходять в окружному напрямку й в осьовому напрямку і які призначені для усунення вібраційних резонансів, причому два із зазначених окружних ребер жорсткості взаємодіють з кільцями, утвореними на периферійній частині даного робочого колеса, для забезпечення герметичності в цих зонах. Осьова товщина зазначених ребер жорсткості, по суті, дорівнює товщині кілець. У даному патенті США показано, що осьові ребра жорсткості, сформовані на внутрішній у радіальному напрямку поверхні платформ, мають висоту, меншу, ніж висота ребер жорсткості, що взаємодіють із згаданими кільцями. У випадку значного осьового впливу ребро жорсткості, що розташовується позаду по потоку, сприймає переважну частину утворюваних з усиль і може зрушуватися в осьовому напрямку на задньому по потоку кільці, що може викликати вивільнення лопатки в результаті її від'єднання від робочого колеса. Крім того, у випадку спрямованого в тангенціальному напрямку впливу кінці зазначених ребер жорсткості можуть зміщуватися на згаданих кільцях, що, за відсутності роз'єднання і вивільнення даної лопатки, може призвести до насування одна на одну розташованих поруч кромок двох сусідніх лопаток. 4 Зазначені порушення нормального розташування лопаток можуть відбуватися, зокрема, в постаченому системою лопаток робочому колесі турбореактивного двигуна, згаданому у вступній частині даного опису, в якому лопатки розташовуються в каналі конічної форми. Задача даного винаходу полягає в розробці модифікованої конструкції лопатки, що дозволяє усун ути відзначені вище хиби. Поставлена задача відповідно до запропонованого винаходу вирішується за рахунок того, що то вщина заднього по потоку ребра жорсткості в осьовому напрямку перевищує товщин у заднього по потоку кільця. Таке технічне рішення дозволяє забезпечити плоску й однорідну поверхню контакту між ребром жорсткості і кільцем робочого колеса, яке в разі потреби являє собою кільцеву канавку, призначену для розміщення в ній ущільнювальної прокладки. Відповідно до іншої кращої характеристики запропонованого винаходу товщина переднього по потоку ребра жорсткості в осьовому напрямку перевищує то вщин у переднього по потоку кільця. Краще, щоб висота згаданих ребер жорсткості була досить великою для того, щоб обмежити можливість насування платформ одна на одну. Надалі винахід пояснюється описом варіантів його здійснення з посиланнями на фігури супровідних креслень, серед яких: Фіг.1 зображує вигляд у розтині по площині, що містить вісь обертання даного двигуна, з'єднання лопатки з робочим колесом відповідно до запропонованого винаходу, причому згадана лопатка розташовується в конічному каналі і вузол її кріплення являє собою асиметричний вузол молоткоподібного типу; Фіг.2 - вигляд у перспективі знизу дво х прилеглих одна до одної лопаток 1а і 1b. На Фіг.1 схематично подана лопатка 1, хвостовик 2 якої у формі ластівчиного хвоста містить передню по потоку бічну поверхню За і задню по потоку бічну поверхню ЗЬ, що упираються в опорні поверхні 4а, 4Ь внутрішніх сторін передньої по потоку кромки 5 і задньої по потоку кромки 6, які визначають кільцеву канавку 7, виконану на периферійній частині робочого колеса 12, і донна частина 8 якої з'єднується зі згаданими опорними поверхнями 4а і 4b за допомогою закруглених поверхонь 9а і 9b відповідно. В разі значних осьових впливів, що мають місце при ударі уламка на аеродинамічну частину лопатки 1, остання має тенденцію повертатися навколо переднього по потоку кінця С опорної поверхні 4Ь задньої по потоку кромки 6. При цьому кінець 10 п'ятки 11 хвостовика лопатки 1, найбільше віддалений від центру обертання С, прагне описувати траєкторію у вигляді геометричної окружності С. Слід зазначити, що лопатка 1 розташовується в конічному каналі, тобто передня по потоку кромка 5 має діаметр, що перевищує діаметр задньої по потоку кромки 6, і опорні поверхні 4а і 4b утворюють з площиною R, перпендикулярною 5 81901 осі обертання робочого колеса 2, різноманітні кути A, l. Робоче колесо 12 має у своїй передній по потоку частині перше радіальне розширення 20, що має невеличку товщин у в осьовому напрямку, називане переднім по потоку кільцем, а у своїй задній по потоку частині - друге радіальне розширення 21, називане заднім по потоку кільцем, що містить кільцеву канавку 22, призначену для розміщення в ній ущільнювальної прокладки, не показаної на поданих у додатку фігурах. Переднє по потоку кільце 20 і заднє по потоку кільце 21 містять циліндричні периферійні поверхні 20а і 21а, що представляють собою поверхні обертання навколо осі обертання робочого колеса 12. Між хвостовиком 2 й аеродинамічною частиною лопатки 2 передбачена платформа 30, зовнішня в радіальному напрямку поверхня 30а якої обмежує конічний канал потоку газів і внутрішня в радіальному напрямку поверхня 30b якої містить переднє по потоку ребро жорсткості 32 і заднє по потоку ребро жорсткості 33, що проходять в окружному напрямку в безпосередній близькості від периферійних поверхонь 20а і 21а переднього по потоку кільця 20 і заднього по потоку кільця 21. Ребра жорсткості 32 і 33 мають, зокрема, ділянки циліндричних поверхонь обертання, відповідно 32а і 32Ь, навколо осі обертання робочого колеса 1, що перекривають периферійні поверхні 20а і 21а переднього по потоку кільця 21 і заднього по потоку кільця 22, і ширина яких в осьовому напрямку перевищує ширину периферійних поверхонь 20а і 21а. У випадку осьового впливу на лопатку 1 унаслідок удару уламка, що потрапив у даний двигун, лопатка 1 має тенденцію обертатися навколо точки С. Такий вплив тягне за собою позитивний упор заднього по потоку ребра жорсткості 33 в заднє по потоку кільце 21. Оскільки поверхня 32b є циліндричною і досить широкою в осьовому напрямку, вона не має можливості зміщуватися на периферійній поверхні 21а кільця 21. Таке конструктивне рішення не дозволяє хвостовику лопатки 2 вийти з кільцевої канавки 7, оскільки воно обмежує можливий хід лопатки 1. У випадку значного механічного впливу в тангенціальному напрямку кінці двох ребер 32 і 33 опиняються в позитивному упорі в периферійні поверхні 20а і 21а переднього по потоку кільця 20 і заднього по потоку кільця 21. Ширина поверхонь 32а і 33а розраховується таким чином, щоб була достатня опора на кільцях 20 і 21 у всьому діапазоні можливих переміщень лопатки 1 у процесі функціонування даного турбореактивного двигуна. Висота ребер жорсткості 32 і 33 розраховується таким чином, щоб при будь-якому можливому переміщенні лопаток, що примикають одна до одної, внаслідок механічного впливу на них у тангенціальному напрямку краї платформ 30, що примикають один до одного, двох послідовно 6 розташованих лопаток 1а і 1b не мали можливості насуватися один на одного так, як це показано на фіг.2. На фіг.2 схематично показані лопатки 1а і 1b, що додатково містять додаткові ребра жорсткості, що розташовуються між переднім по потоку ребром жорсткості 32 і заднім по потоку ребром жорсткості 33. Зазначена лопатка може також містити ребра жорсткості, орієнтовані в осьовому напрямку, без виходу за рамки запропонованого винаходу.
ДивитисяДодаткова інформація
Назва патенту англійськоюBladed disk of gas-turbine engine
Автори англійськоюLejars Claude, Reghezza, Patrick, Mace Jerome, Follonier, Christophe, Pontoizeau Bruce
Назва патенту російськоюКолесо газотурбинного двигателя, оборудованное системой лопаток
Автори російськоюЛежар Клод, Регезза Патрик, Мас Жером, Фолонье Кристоф, Понтуазо Брюс
МПК / Мітки
МПК: F01D 5/00, F02C 1/00, F02C 7/00
Мітки: газотурбінного, колесо, системою, оснащене, лопаток, двигуна
