Тяговий газоагрегатний енергетичний комплекс

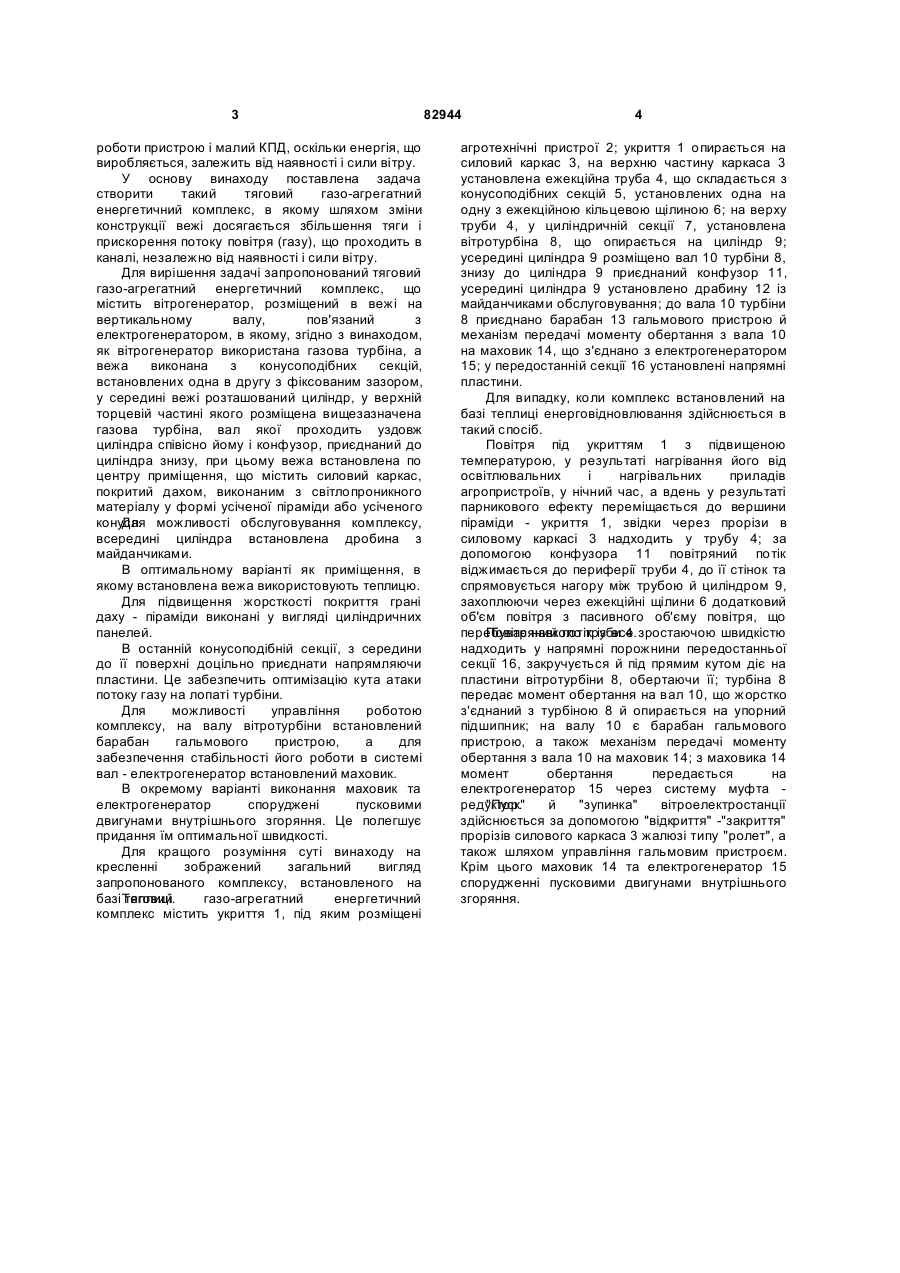

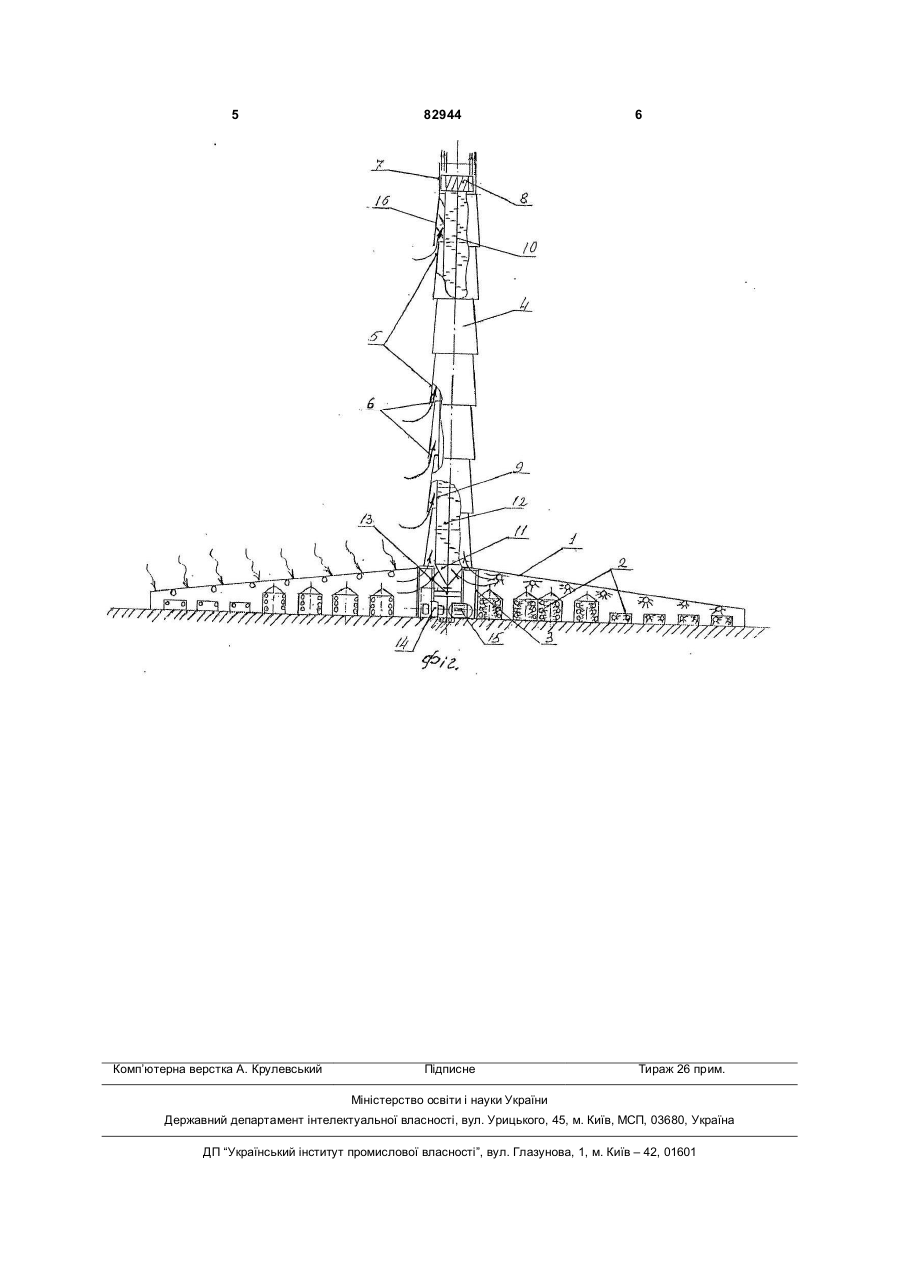

1. Тяговий газоагрегатний енергетичний комплекс, що містить вітрогенератор, розміщений в вежі на вертикальному валу, зв'язаний з електрогенератором, який відрізняється тим, що як вітрогенератор використовують газову турбіну, а вежа виконана з конусоподібних секцій, встановлених одна на одну з утворенням ежекційних кільцевих щілин, усередині вежі розташований циліндр, у верхній торцевій частині якого розміщена вищезгадана газова турбіна, вал якої проходить уздовж циліндра співвісно йому, і конфузор, приєднаний до циліндра знизу, при цьому вежа встановлена по центру приміщення, C2 2 (19) 1 3 роботи пристрою і малий КПД, оскільки енергія, що виробляється, залежить від наявності і сили вітру. У основу винаходу поставлена задача створити такий тяговий газо-агрегатний енергетичний комплекс, в якому шляхом зміни конструкції вежі досягається збільшення тяги і прискорення потоку повітря (газу), що проходить в каналі, незалежно від наявності і сили вітру. Для вирішення задачі запропонований тяговий газо-агрегатний енергетичний комплекс, що містить вітрогенератор, розміщений в вежі на вертикальному валу, пов'язаний з електрогенератором, в якому, згідно з винаходом, як вітрогенератор використана газова турбіна, а вежа виконана з конусоподібних секцій, встановлених одна в другу з фіксованим зазором, у середині вежі розташований циліндр, у верхній торцевій частині якого розміщена вищезазначена газова турбіна, вал якої проходить уздовж циліндра співісно йому і конфузор, приєднаний до циліндра знизу, при цьому вежа встановлена по центру приміщення, що містить силовий каркас, покритий дахом, виконаним з світлопроникного матеріалу у формі усіченої піраміди або усіченого конуса. можливості обслуговування комплексу, Для всередині циліндра встановлена дробина з майданчиками. В оптимальному варіанті як приміщення, в якому встановлена вежа використовують теплицю. Для підвищення жорсткості покриття грані даху - піраміди виконані у вигляді циліндричних панелей. В останній конусоподібній секції, з середини до її поверхні доцільно приєднати напрямляючи пластини. Це забезпечить оптимізацію кута атаки потоку газу на лопаті турбіни. Для можливості управління роботою комплексу, на валу вітротурбіни встановлений барабан гальмового пристрою, а для забезпечення стабільності його роботи в системі вал - електрогенератор встановлений маховик. В окремому варіанті виконання маховик та електрогенератор споруджені пусковими двигунами внутрішнього згоряння. Це полегшує придання їм оптимальної швидкості. Для кращого розуміння суті винаходу на кресленні зображений загальний вигляд запропонованого комплексу, встановленого на базі Тяговий теплиці. газо-агрегатний енергетичний комплекс містить укриття 1, під яким розміщені 82944 4 агротехнічні пристрої 2; укриття 1 опирається на силовий каркас 3, на верхню частину каркаса 3 установлена ежекційна труба 4, що складається з конусоподібних секцій 5, установлених одна на одну з ежекційною кільцевою щілиною 6; на верху труби 4, у циліндричній секції 7, установлена вітротурбіна 8, що опирається на циліндр 9; усередині циліндра 9 розміщено вал 10 турбіни 8, знизу до циліндра 9 приєднаний конфузор 11, усередині циліндра 9 установлено драбину 12 із майданчиками обслуговування; до вала 10 турбіни 8 приєднано барабан 13 гальмового пристрою й механізм передачі моменту обертання з вала 10 на маховик 14, що з'єднано з електрогенератором 15; у передостанній секції 16 установлені напрямні пластини. Для випадку, коли комплекс встановлений на базі теплиці енерговідновлювання здійснюється в такий спосіб. Повітря під укриттям 1 з підвищеною температурою, у результаті нагрівання його від освітлювальних і нагрівальних приладів агропристроїв, у нічний час, а вдень у результаті парникового ефекту переміщається до вершини піраміди - укриття 1, звідки через прорізи в силовому каркасі 3 надходить у трубу 4; за допомогою конфузора 11 повітряний потік віджимається до периферії труби 4, до її стінок та спрямовується нагору між трубою й циліндром 9, захоплюючи через ежекційні щілини 6 додатковий об'єм повітря з пасивного об'єму повітря, що перебуває навколо труби 4. зростаючою швидкістю Повітряний потік із все надходить у напрямні порожнини передостанньої секції 16, закручується й під прямим кутом діє на пластини вітротурбіни 8, обертаючи її; турбіна 8 передає момент обертання на вал 10, що жорстко з'єднаний з турбіною 8 й опирається на упорний підшипник; на валу 10 є барабан гальмового пристрою, а також механізм передачі моменту обертання з вала 10 на маховик 14; з маховика 14 момент обертання передається на електрогенератор 15 через систему муфта редуктор. "Пуск" й "зупинка" вітроелектростанції здійснюється за допомогою "відкриття" -"закриття" прорізів силового каркаса 3 жалюзі типу "ролет", а також шляхом управління гальмовим пристроєм. Крім цього маховик 14 та електрогенератор 15 спорудженні пусковими двигунами внутрішнього згоряння. 5 Комп’ютерна верстка А. Крулевський 82944 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
