Формула / Реферат

Турбосепаратор, який містить корпус з валом і встановленим на валу лопатевим апаратом, який відрізняється тим, що в периферійній зоні проточної частини корпусу встановлені камери вловлювання домішок, які через фільтри сполучені з камерами вилучення та накопичення рідинних домішок, а через клапани перепуску вловлених домішок сполучені з камерами зберігання, турбосепаратор обладнаний штуцерами відбору газу.

Текст

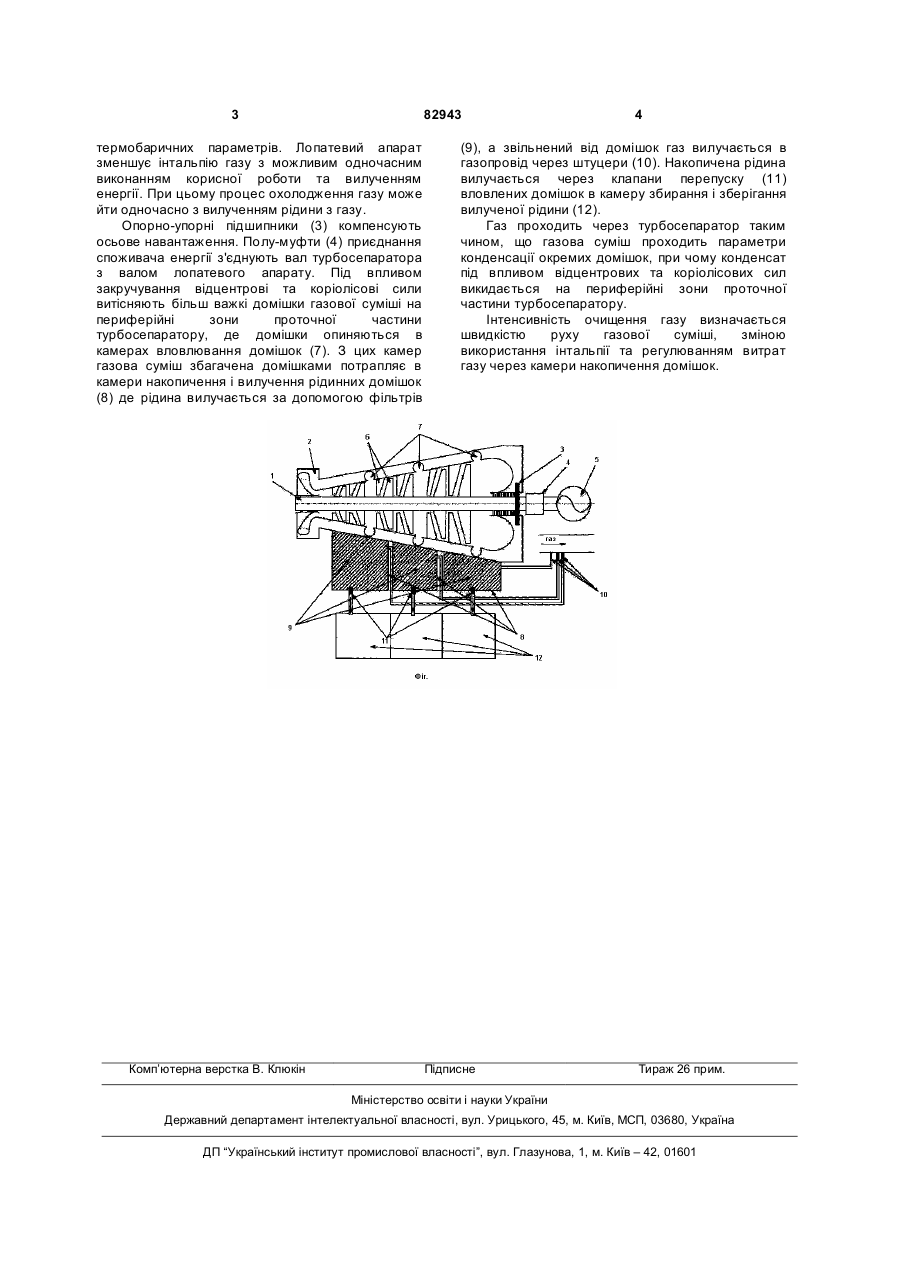

Турбосепаратор, який містить корпус з валом і встановленим на валу лопатевим апаратом, який відрізняється тим, що в периферійній зоні проточної частини корпусу встановлені камери вловлювання домішок, які через фільтри сполучені з камерами вилучення та накопичення рідинних домішок, а через клапани перепуску вловлених домішок сполучені з камерами зберігання, турбосепаратор обладнаний штуцерами відбору газу. (19) (21) a200609174 (22) 19.08.2006 (24) 26.05.2008 (46) 26.05.2008, Бюл.№ 10, 2008 р. (72) РИБЧИЧ ІЛЛЯ ЙОСИПОВИЧ, UA, СИНЮК БОРИС БОРИСОВИЧ, UA, СВІТЛИЦЬКИЙ ВІКТОР МИХАЙЛОВИЧ, UA, ШЕНДРИК ОЛЕКСІЙ МИХАЙЛОВИЧ, UA, САПРИКІН СЕРГІЙ ОЛЕКСІЙОВИЧ, UA, ФИК ІЛЛЯ МИХАЙЛОВИЧ, UA, ФЕСЕНКО ЮРІЙ ЛЕОНІДОВИЧ, UA (73) ДОЧІРНЯ КОМПАНІЯ "УКРГАЗВИДОБУВАННЯ" НАЦІОНАЛЬНОЇ АКЦІОНЕРНОЇ КОМПАНІЇ " НАФТОГАЗ УКРАЇНИ", (56) UA SU 909486, 28.02.1982 SU 279646, 26.08.1970 3 82943 термобаричних параметрів. Лопатевий апарат зменшує інтальпію газу з можливим одночасним виконанням корисної роботи та вилученням енергії. При цьому процес охолодження газу може йти одночасно з вилученням рідини з газу. Опорно-упорні підшипники (3) компенсують осьове навантаження. Полу-муфти (4) приєднання споживача енергії з'єднують вал турбосепаратора з валом лопатевого апарату. Під впливом закручування відцентрові та коріолісові сили витісняють більш важкі домішки газової суміші на периферійні зони проточної частини турбосепаратору, де домішки опиняються в камерах вловлювання домішок (7). З цих камер газова суміш збагачена домішками потрапляє в камери накопичення і вилучення рідинних домішок (8) де рідина вилучається за допомогою фільтрів Комп’ютерна верстка В. Клюкін 4 (9), а звільнений від домішок газ вилучається в газопровід через штуцери (10). Накопичена рідина вилучається через клапани перепуску (11) вловлених домішок в камеру збирання і зберігання вилученої рідини (12). Газ проходить через турбосепаратор таким чином, що газова суміш проходить параметри конденсації окремих домішок, при чому конденсат під впливом відцентрових та коріолісових сил викидається на периферійні зони проточної частини турбосепаратору. Інтенсивність очищення газу визначається швидкістю руху газової суміші, зміною використання інтальпії та регулюванням витрат газу через камери накопичення домішок. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Turbo-classifier

Автори англійською

Rybchych Illia Yosypovych, Syniuk Borys Borysovych, Svitlytskyi Viktor Mykhailovych, Shendryk Oleksii Mykhailovych, Saprykin Serhii Oleksiiovych, Fik Illia Mykhailovych, Phesenko Yurii Leonidovych, Fesenko Yurii Leonidovych

Назва патенту російською

Турбосепаратор

Автори російською

Рыбчич Илья Иосифович, Синюк Борис Борисович, Светлицький Виктор Михайлович, Светлицкий Виктор Михайлович, Свитлицкий Виктор Михайлович, Шендрик Алексей Михайлович, Сапрыкин Сергей Алексеевич, Фик Илья Михайлович, Фесенко Юрий Леонидович

МПК / Мітки

МПК: B01D 45/14, F25B 11/00

Мітки: турбосепаратор
