Спосіб збирання розгінного блока з ракетою-носієм і головним блоком

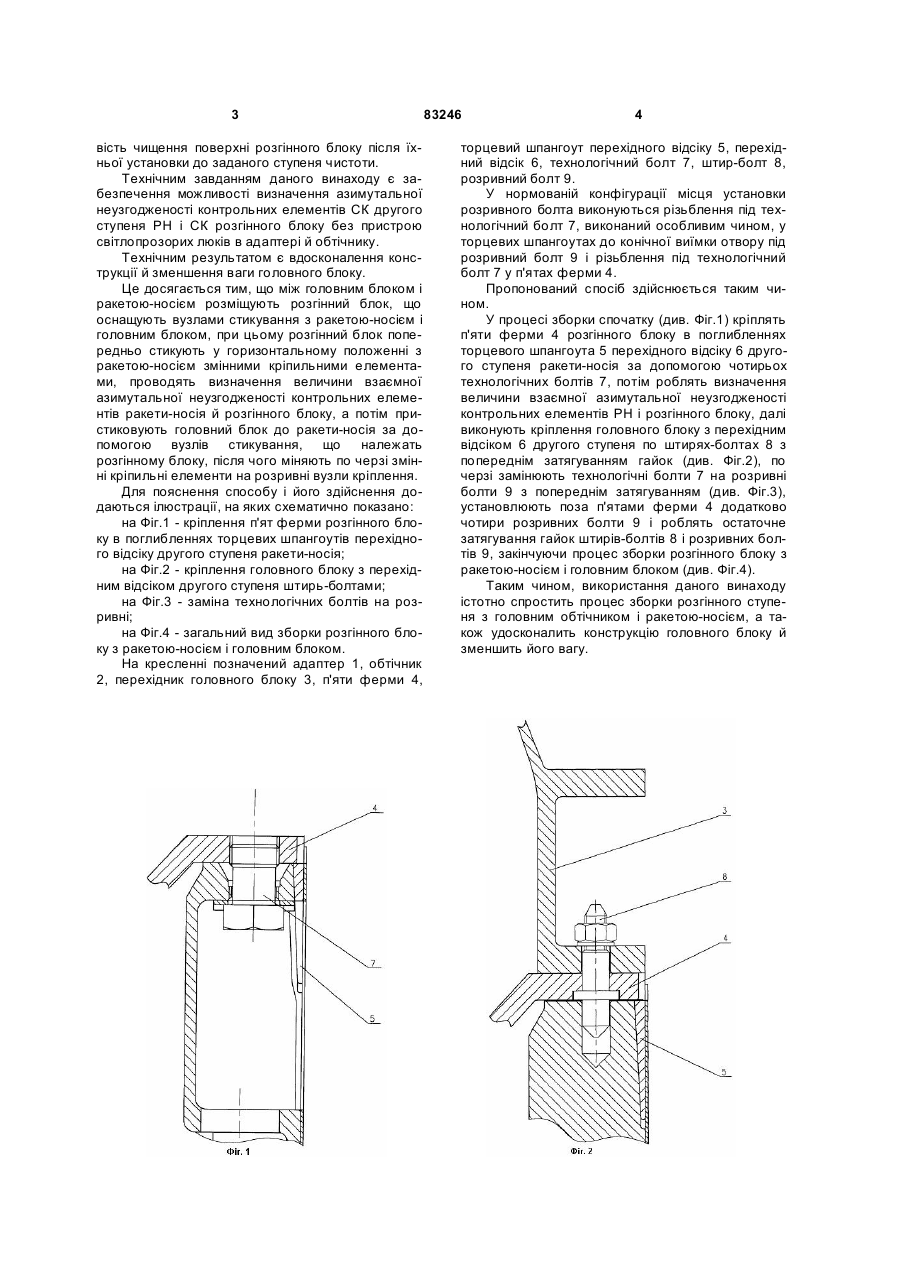

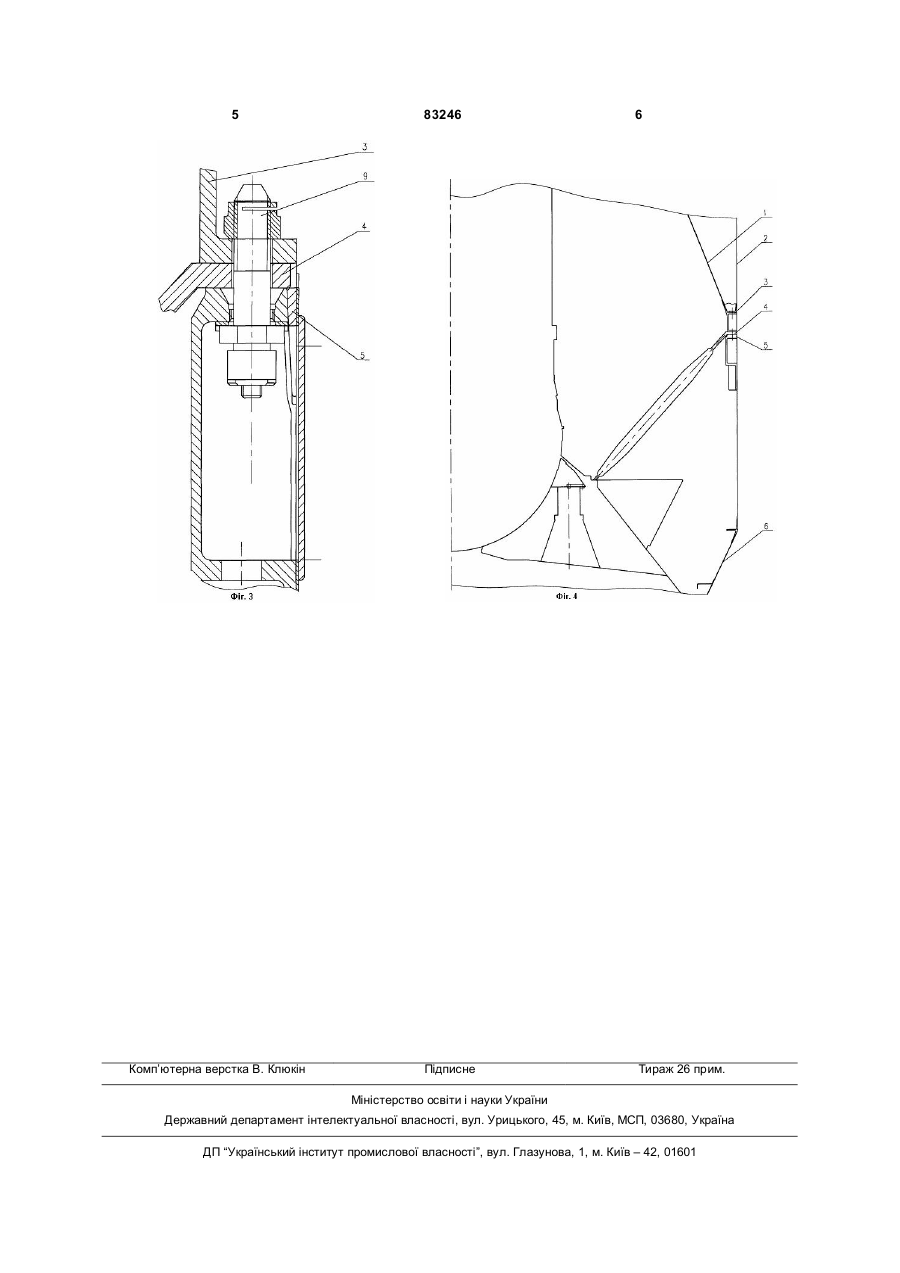

Спосіб збирання розгінного блока з ракетоюносієм і головним блоком, за яким до ракети-носія пристиковують розгінний блок і головний блок, що складається з корисного вантажу, адаптера, пере C2 1 3 вість чищення поверхні розгінного блоку після їхньої установки до заданого ступеня чистоти. Технічним завданням даного винаходу є забезпечення можливості визначення азимутальної неузгодженості контрольних елементів СК другого ступеня РН і СК розгінного блоку без пристрою світлопрозорих люків в адаптері й обтічнику. Технічним результатом є вдосконалення конструкції й зменшення ваги головного блоку. Це досягається тим, що між головним блоком і ракетою-носієм розміщують розгінний блок, що оснащують вузлами стикування з ракетою-носієм і головним блоком, при цьому розгінний блок попередньо стикують у горизонтальному положенні з ракетою-носієм змінними кріпильними елементами, проводять визначення величини взаємної азимутальної неузгодженості контрольних елементів ракети-носія й розгінного блоку, а потім пристиковують головний блок до ракети-носія за допомогою вузлів стикування, що належать розгінному блоку, після чого міняють по черзі змінні кріпильні елементи на розривні вузли кріплення. Для пояснення способу і його здійснення додаються ілюстрації, на яких схематично показано: на Фіг.1 - кріплення п'ят ферми розгінного блоку в поглибленнях торцевих шпангоутів перехідного відсіку другого ступеня ракети-носія; на Фіг.2 - кріплення головного блоку з перехідним відсіком другого ступеня штирь-болтами; на Фіг.3 - заміна технологічних болтів на розривні; на Фіг.4 - загальний вид зборки розгінного блоку з ракетою-носієм і головним блоком. На кресленні позначений адаптер 1, обтічник 2, перехідник головного блоку 3, п'яти ферми 4, 83246 4 торцевий шпангоут перехідного відсіку 5, перехідний відсік 6, технологічний болт 7, штир-болт 8, розривний болт 9. У нормованій конфігурації місця установки розривного болта виконуються різьблення під технологічний болт 7, виконаний особливим чином, у торцевих шпангоутах до конічної виїмки отвору під розривний болт 9 і різьблення під технологічний болт 7 у п'ятах ферми 4. Пропонований спосіб здійснюється таким чином. У процесі зборки спочатку (див. Фіг.1) кріплять п'яти ферми 4 розгінного блоку в поглибленнях торцевого шпангоута 5 перехідного відсіку 6 другого ступеня ракети-носія за допомогою чотирьох технологічних болтів 7, потім роблять визначення величини взаємної азимутальної неузгодженості контрольних елементів РН і розгінного блоку, далі виконують кріплення головного блоку з перехідним відсіком 6 другого ступеня по штирях-болтах 8 з попереднім затягуванням гайок (див. Фіг.2), по черзі замінюють технологічні болти 7 на розривні болти 9 з попереднім затягуванням (див. Фіг.3), установлюють поза п'ятами ферми 4 додатково чотири розривних болти 9 і роблять остаточне затягування гайок штирів-болтів 8 і розривних болтів 9, закінчуючи процес зборки розгінного блоку з ракетою-носієм і головним блоком (див. Фіг.4). Таким чином, використання даного винаходу істотно спростить процес зборки розгінного ступеня з головним обтічником і ракетою-носієм, а також удосконалить конструкцію головного блоку й зменшить його вагу. 5 Комп’ютерна верстка В. Клюкін 83246 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
