Пристрій для транспортування та очистки коренебульбоплодів

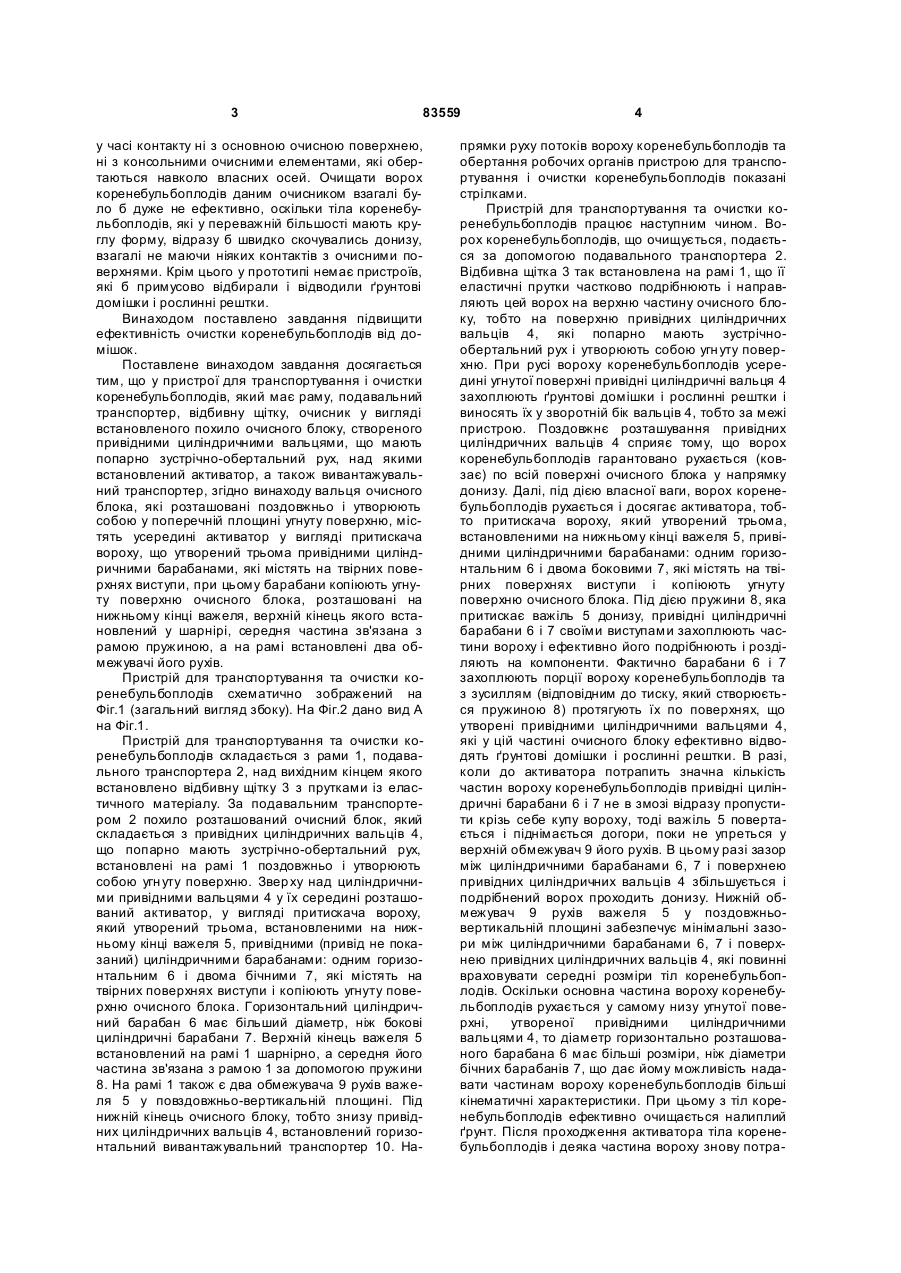

Пристрій для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, очисника, над якими встановлений активатор, а також вива 3 83559 у часі контакту ні з основною очисною поверхнею, ні з консольними очисними елементами, які обертаються навколо власних осей. Очищати ворох коренебульбоплодів даним очисником взагалі було б дуже не ефективно, оскільки тіла коренебульбоплодів, які у переважній більшості мають круглу форму, відразу б швидко скочувались донизу, взагалі не маючи ніяких контактів з очисними поверхнями. Крім цього у прототипі немає пристроїв, які б примусово відбирали і відводили ґрунтові домішки і рослинні рештки. Винаходом поставлено завдання підвищити ефективність очистки коренебульбоплодів від домішок. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, який має раму, подавальний транспортер, відбивну щітку, очисник у вигляді встановленого похило очисного блоку, створеного привідними циліндричними вальцями, що мають попарно зустрічно-обертальний рух, над якими встановлений активатор, а також вивантажувальний транспортер, згідно винаходу вальця очисного блока, які розташовані поздовжньо і утворюють собою у поперечній площині угнуту поверхню, містять усередині активатор у вигляді притискача вороху, що утворений трьома привідними циліндричними барабанами, які містять на твірних поверхнях виступи, при цьому барабани копіюють угнуту поверхню очисного блока, розташовані на нижньому кінці важеля, верхній кінець якого встановлений у шарнірі, середня частина зв'язана з рамою пружиною, а на рамі встановлені два обмежувачі його рухів. Пристрій для транспортування та очистки коренебульбоплодів схематично зображений на Фіг.1 (загальний вигляд збоку). На Фіг.2 дано вид А на Фіг.1. Пристрій для транспортування та очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, над вихідним кінцем якого встановлено відбивну щітку 3 з прутками із еластичного матеріалу. За подавальним транспортером 2 похило розташований очисний блок, який складається з привідних циліндричних вальців 4, що попарно мають зустрічно-обертальний рух, встановлені на рамі 1 поздовжньо і утворюють собою угн уту поверхню. Звер ху над циліндричними привідними вальцями 4 у їх середині розташований активатор, у вигляді притискача вороху, який утворений трьома, встановленими на нижньому кінці важеля 5, привідними (привід не показаний) циліндричними барабанами: одним горизонтальним 6 і двома бічними 7, які містять на твірних поверхнях виступи і копіюють угнуту поверхню очисного блока. Горизонтальний циліндричний барабан 6 має більший діаметр, ніж бокові циліндричні барабани 7. Верхній кінець важеля 5 встановлений на рамі 1 шарнірно, а середня його частина зв'язана з рамою 1 за допомогою пружини 8. На рамі 1 також є два обмежувача 9 рухів важеля 5 у повздовжньо-вертикальній площині. Під нижній кінець очисного блоку, тобто знизу привідних циліндричних вальців 4, встановлений горизонтальний вивантажувальний транспортер 10. На 4 прямки руху потоків вороху коренебульбоплодів та обертання робочих органів пристрою для транспортування і очистки коренебульбоплодів показані стрілками. Пристрій для транспортування та очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2. Відбивна щітка 3 так встановлена на рамі 1, що її еластичні прутки частково подрібнюють і направляють цей ворох на верхню частину очисного блоку, тобто на поверхню привідних циліндричних вальців 4, які попарно мають зустрічнообертальний рух і утворюють собою угн уту поверхню. При русі вороху коренебульбоплодів усередині угнутої поверхні привідні циліндричні вальця 4 захоплюють ґрунтові домішки і рослинні рештки і виносять їх у зворотній бік вальців 4, тобто за межі пристрою. Поздовжнє розташування привідних циліндричних вальців 4 сприяє тому, що ворох коренебульбоплодів гарантовано рухається (ковзає) по всій поверхні очисного блока у напрямку донизу. Далі, під дією власної ваги, ворох коренебульбоплодів рухається і досягає активатора, тобто притискача вороху, який утворений трьома, встановленими на нижньому кінці важеля 5, привідними циліндричними барабанами: одним горизонтальним 6 і двома боковими 7, які містять на твірних поверхнях виступи і копіюють угнуту поверхню очисного блока. Під дією пружини 8, яка притискає важіль 5 донизу, привідні циліндричні барабани 6 і 7 своїми виступами захоплюють частини вороху і ефективно його подрібнюють і розділяють на компоненти. Фактично барабани 6 і 7 захоплюють порції вороху коренебульбоплодів та з зусиллям (відповідним до тиску, який створюється пружиною 8) протягують їх по поверхнях, що утворені привідними циліндричними вальцями 4, які у цій частині очисного блоку ефективно відводять ґрунтові домішки і рослинні рештки. В разі, коли до активатора потрапить значна кількість частин вороху коренебульбоплодів привідні циліндричні барабани 6 і 7 не в змозі відразу пропустити крізь себе купу вороху, тоді важіль 5 повертається і піднімається догори, поки не упреться у верхній обмежувач 9 його рухів. В цьому разі зазор між циліндричними барабанами 6, 7 і поверхнею привідних циліндричних вальців 4 збільшується і подрібнений ворох проходить донизу. Нижній обмежувач 9 рухів важеля 5 у поздовжньовертикальній площині забезпечує мінімальні зазори між циліндричними барабанами 6, 7 і поверхнею привідних циліндричних вальців 4, які повинні враховувати середні розміри тіл коренебульбоплодів. Оскільки основна частина вороху коренебульбоплодів рухається у самому низу угнутої поверхні, утвореної привідними циліндричними вальцями 4, то діаметр горизонтально розташованого барабана 6 має більші розміри, ніж діаметри бічних барабанів 7, що дає йому можливість надавати частинам вороху коренебульбоплодів більші кінематичні характеристики. При цьому з тіл коренебульбоплодів ефективно очищається налиплий ґрунт. Після проходження активатора тіла коренебульбоплодів і деяка частина вороху знову потра 5 83559 пляють на поверхню привідних циліндричних вальців 4, які попарно зустрічне обертаються і захоплюють та відводять ґрунтові домішки і рослинні рештки. Звільнившись від ґрунтових та рослинних домішок, а також від налиплого ґрунту тіла коренебульбоплодів остаточно залишають очисний блок, тобто привідні циліндричні вальця 4, скочуються на горизонтально розташований вивантажувальний транспортер 10, який транспортує їх за межі пристрою. Кутові швидкості обертання привідних циліндричних вальців 4, а також привідних Комп’ютерна в ерстка В. Клюкін 6 притискачів вороху 6 і 7 повинні враховувати кількість вороху коренебульбоплодів, що потрапляє на очистку, а також ступінь його забруднення ґрунтовими та рослинними домішками. При контактуванні тіл коренебульбоплодів з різними частинами очисника, що обертаються, не повинно відбуватись їх пошкоджень. Застосування даного пристрою для транспортування та очистки коренебульбоплодів дозволить підвищити ефективність очистки коренебульбоплодів від домішок на 20...25%. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
