Пристрій для транспортування та очистки коренебульбоплодів

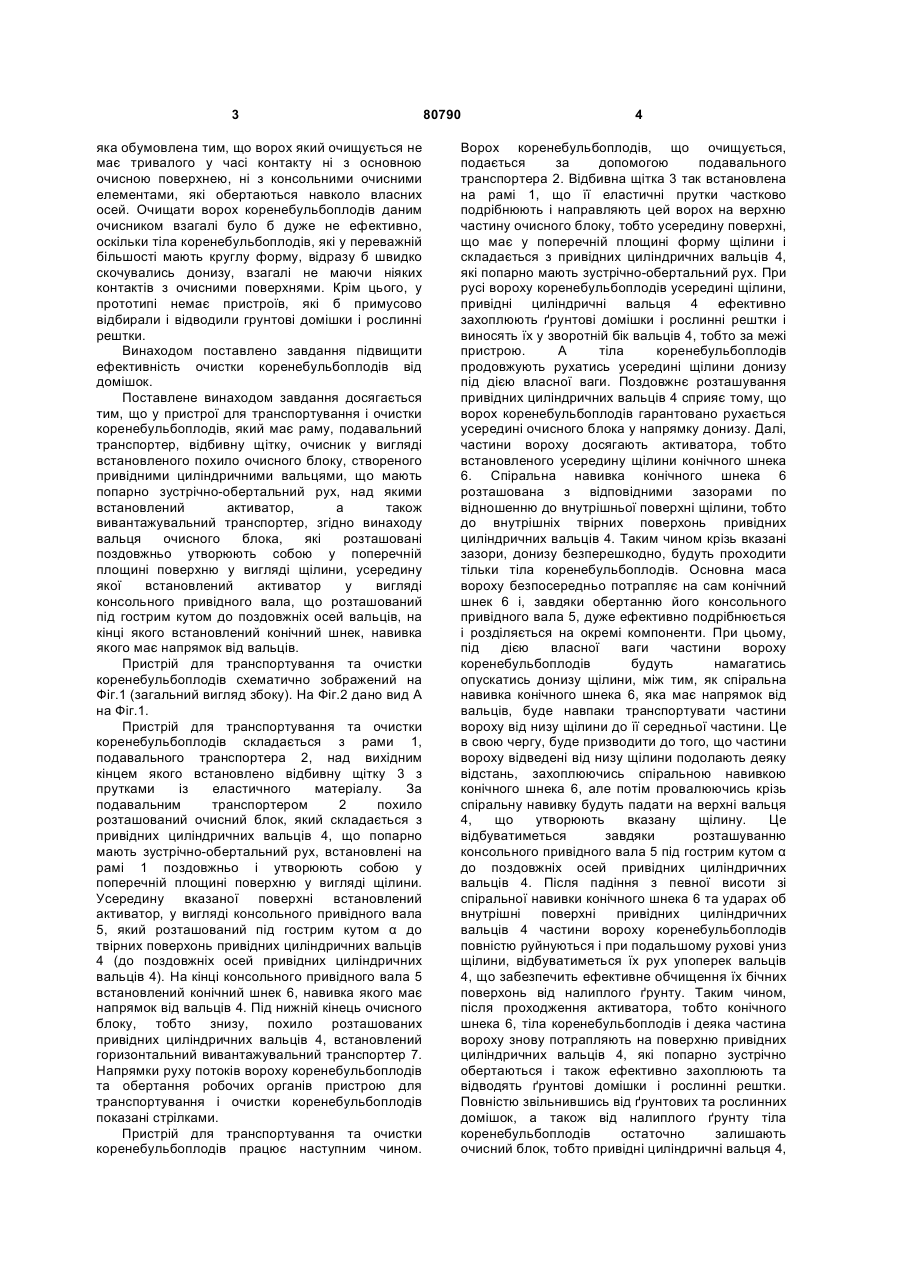

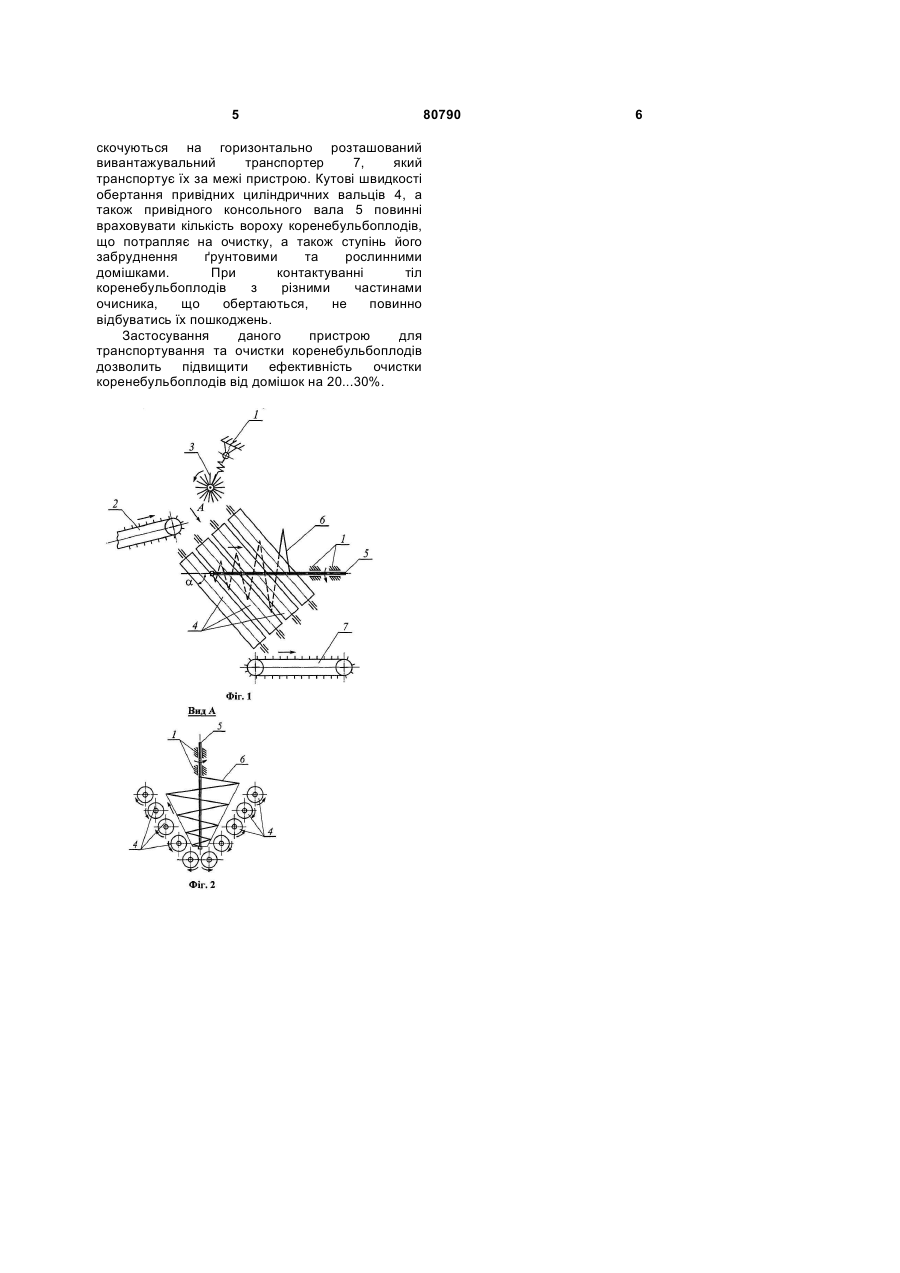

Пристрій для транспортування і очистки коренебульбоплодів, який складається з рами, 3 яка обумовлена тим, що ворох який очищується не має тривалого у часі контакту ні з основною очисною поверхнею, ні з консольними очисними елементами, які обертаються навколо власних осей. Очищати ворох коренебульбоплодів даним очисником взагалі було б дуже не ефективно, оскільки тіла коренебульбоплодів, які у переважній більшості мають круглу форму, відразу б швидко скочувались донизу, взагалі не маючи ніяких контактів з очисними поверхнями. Крім цього, у прототипі немає пристроїв, які б примусово відбирали і відводили грунтові домішки і рослинні рештки. Винаходом поставлено завдання підвищити ефективність очистки коренебульбоплодів від домішок. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, який має раму, подавальний транспортер, відбивну щітку, очисник у вигляді встановленого похило очисного блоку, створеного привідними циліндричними вальцями, що мають попарно зустрічно-обертальний рух, над якими встановлений активатор, а також вивантажувальний транспортер, згідно винаходу вальця очисного блока, які розташовані поздовжньо утворюють собою у поперечній площині поверхню у вигляді щілини, усередину якої встановлений активатор у вигляді консольного привідного вала, що розташований під гострим кутом до поздовжніх осей вальців, на кінці якого встановлений конічний шнек, навивка якого має напрямок від вальців. Пристрій для транспортування та очистки коренебульбоплодів схематично зображений на Фіг.1 (загальний вигляд збоку). На Фіг.2 дано вид А на Фіг.1. Пристрій для транспортування та очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, над вихідним кінцем якого встановлено відбивну щітку 3 з прутками із еластичного матеріалу. За подавальним транспортером 2 похило розташований очисний блок, який складається з привідних циліндричних вальців 4, що попарно мають зустрічно-обертальний рух, встановлені на рамі 1 поздовжньо і утворюють собою у поперечній площині поверхню у вигляді щілини. Усередину вказаної поверхні встановлений активатор, у вигляді консольного привідного вала 5, який розташований під гострим кутом α до твірних поверхонь привідних циліндричних вальців 4 (до поздовжніх осей привідних циліндричних вальців 4). На кінці консольного привідного вала 5 встановлений конічний шнек 6, навивка якого має напрямок від вальців 4. Під нижній кінець очисного блоку, тобто знизу, похило розташованих привідних циліндричних вальців 4, встановлений горизонтальний вивантажувальний транспортер 7. Напрямки руху потоків вороху коренебульбоплодів та обертання робочих органів пристрою для транспортування і очистки коренебульбоплодів показані стрілками. Пристрій для транспортування та очистки коренебульбоплодів працює наступним чином. 80790 4 Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2. Відбивна щітка 3 так встановлена на рамі 1, що її еластичні прутки частково подрібнюють і направляють цей ворох на верхню частину очисного блоку, тобто усередину поверхні, що має у поперечній площині форму щілини і складається з привідних циліндричних вальців 4, які попарно мають зустрічно-обертальний рух. При русі вороху коренебульбоплодів усередині щілини, привідні циліндричні вальця 4 ефективно захоплюють ґрунтові домішки і рослинні рештки і виносять їх у зворотній бік вальців 4, тобто за межі пристрою. А тіла коренебульбоплодів продовжують рухатись усередині щілини донизу під дією власної ваги. Поздовжнє розташування привідних циліндричних вальців 4 сприяє тому, що ворох коренебульбоплодів гарантовано рухається усередині очисного блока у напрямку донизу. Далі, частини вороху досягають активатора, тобто встановленого усередину щілини конічного шнека 6. Спіральна навивка конічного шнека 6 розташована з відповідними зазорами по відношенню до внутрішньої поверхні щілини, тобто до внутрішніх твірних поверхонь привідних циліндричних вальців 4. Таким чином крізь вказані зазори, донизу безперешкодно, будуть проходити тільки тіла коренебульбоплодів. Основна маса вороху безпосередньо потрапляє на сам конічний шнек 6 і, завдяки обертанню його консольного привідного вала 5, дуже ефективно подрібнюється і розділяється на окремі компоненти. При цьому, під дією власної ваги частини вороху коренебульбоплодів будуть намагатись опускатись донизу щілини, між тим, як спіральна навивка конічного шнека 6, яка має напрямок від вальців, буде навпаки транспортувати частини вороху від низу щілини до її середньої частини. Це в свою чергу, буде призводити до того, що частини вороху відведені від низу щілини подолають деяку відстань, захоплюючись спіральною навивкою конічного шнека 6, але потім провалюючись крізь спіральну навивку будуть падати на верхні вальця 4, що утворюють вказану щілину. Це відбуватиметься завдяки розташуванню консольного привідного вала 5 під гострим кутом α до поздовжніх осей привідних циліндричних вальців 4. Після падіння з певної висоти зі спіральної навивки конічного шнека 6 та ударах об внутрішні поверхні привідних циліндричних вальців 4 частини вороху коренебульбоплодів повністю руйнуються і при подальшому рухові униз щілини, відбуватиметься їх рух упоперек вальців 4, що забезпечить ефективне обчищення їх бічних поверхонь від налиплого ґрунту. Таким чином, після проходження активатора, тобто конічного шнека 6, тіла коренебульбоплодів і деяка частина вороху знову потрапляють на поверхню привідних циліндричних вальців 4, які попарно зустрічно обертаються і також ефективно захоплюють та відводять ґрунтові домішки і рослинні рештки. Повністю звільнившись від ґрунтових та рослинних домішок, а також від налиплого ґрунту тіла коренебульбоплодів остаточно залишають очисний блок, тобто привідні циліндричні вальця 4, 5 скочуються на горизонтально розташований вивантажувальний транспортер 7, який транспортує їх за межі пристрою. Кутові швидкості обертання привідних циліндричних вальців 4, а також привідного консольного вала 5 повинні враховувати кількість вороху коренебульбоплодів, що потрапляє на очистку, а також ступінь його забруднення ґрунтовими та рослинними домішками. При контактуванні тіл коренебульбоплодів з різними частинами очисника, що обертаються, не повинно відбуватись їх пошкоджень. Застосування даного пристрою для транспортування та очистки коренебульбоплодів дозволить підвищити ефективність очистки коренебульбоплодів від домішок на 20...30%. 80790 6
