Армувальна тканина з односпрямованим армуванням, що прикріплюється до механічної структури, яка армується

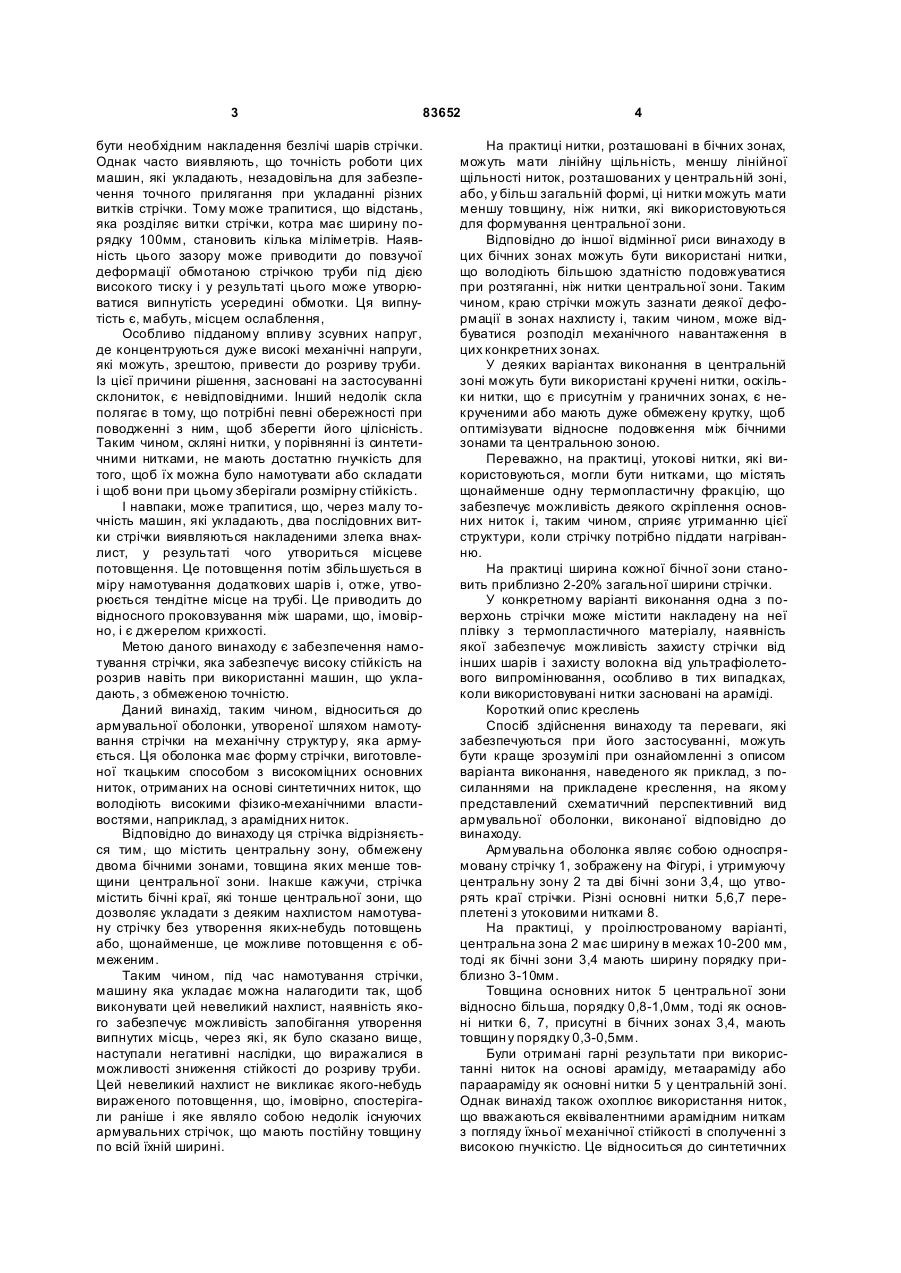

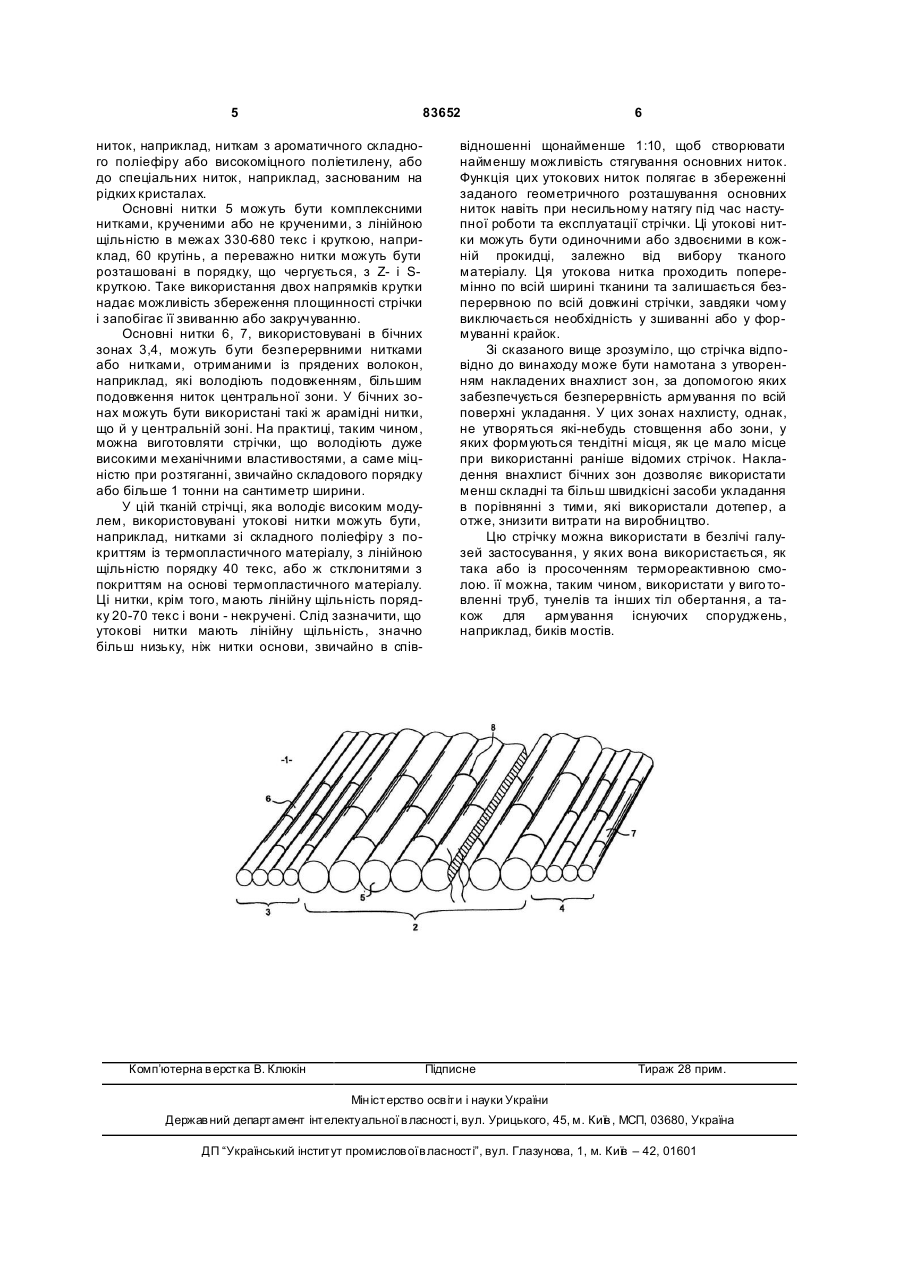

1. Односпрямована текстильна армувальна оболонка (1), яка намотується на механічну структуру, яка армується, утворена зі стрічки, яка виготовлена ткацьким способом з високоміцних синтетичних основних ниток (5) на основі араміду та яка містить центральну зону (2), обмежену двома бічними зонами (3, 4), товщина яких менше товщини центральної зони. C2 2 (19) 1 3 83652 бути необхідним накладення безлічі шарів стрічки. Однак часто виявляють, що точність роботи цих машин, які укладають, незадовільна для забезпечення точного прилягання при укладанні різних витків стрічки. Тому може трапитися, що відстань, яка розділяє витки стрічки, котра має ширину порядку 100мм, становить кілька міліметрів. Наявність цього зазору може приводити до повзучої деформації обмотаною стрічкою труби під дією високого тиску і у результаті цього може утворюватися випнутість усередині обмотки. Ця випнутість є, мабуть, місцем ослаблення, Особливо підданому впливу зсувних напруг, де концентруються дуже високі механічні напруги, які можуть, зрештою, привести до розриву труби. Із цієї причини рішення, засновані на застосуванні склониток, є невідповідними. Інший недолік скла полягає в тому, що потрібні певні обережності при поводженні з ним, щоб зберегти його цілісність. Таким чином, скляні нитки, у порівнянні із синтетичними нитками, не мають достатню гнучкість для того, щоб їх можна було намотувати або складати і щоб вони при цьому зберігали розмірну стійкість. І навпаки, може трапитися, що, через малу точність машин, які укладають, два послідовних витки стрічки виявляються накладеними злегка внахлист, у результаті чого утвориться місцеве потовщення. Це потовщення потім збільшується в міру намотування додаткових шарів і, отже, утворюється тендітне місце на трубі. Це приводить до відносного проковзування між шарами, що, імовірно, і є джерелом крихкості. Метою даного винаходу є забезпечення намотування стрічки, яка забезпечує високу стійкість на розрив навіть при використанні машин, що укладають, з обмеженою точністю. Даний винахід, таким чином, відноситься до армувальної оболонки, утвореної шляхом намотування стрічки на механічну структур у, яка армується. Ця оболонка має форму стрічки, виготовленої ткацьким способом з високоміцних основних ниток, отриманих на основі синтетичних ниток, що володіють високими фізико-механічними властивостями, наприклад, з арамідних ниток. Відповідно до винаходу ця стрічка відрізняється тим, що містить центральну зону, обмежену двома бічними зонами, товщина яких менше товщини центральної зони. Інакше кажучи, стрічка містить бічні краї, які тонше центральної зони, що дозволяє укладати з деяким нахлистом намотувану стрічку без утворення яких-небудь потовщень або, щонайменше, це можливе потовщення є обмеженим. Таким чином, під час намотування стрічки, машину яка укладає можна налагодити так, щоб виконувати цей невеликий нахлист, наявність якого забезпечує можливість запобігання утворення випнутих місць, через які, як було сказано вище, наступали негативні наслідки, що виражалися в можливості зниження стійкості до розриву труби. Цей невеликий нахлист не викликає якого-небудь вираженого потовщення, що, імовірно, спостерігали раніше і яке являло собою недолік існуючих армувальних стрічок, що мають постійну товщину по всій їхній ширині. 4 На практиці нитки, розташовані в бічних зонах, можуть мати лінійну щільність, меншу лінійної щільності ниток, розташованих у центральній зоні, або, у більш загальній формі, ці нитки можуть мати меншу товщину, ніж нитки, які використовуються для формування центральної зони. Відповідно до іншої відмінної риси винаходу в цих бічних зонах можуть бути використані нитки, що володіють більшою здатністю подовжуватися при розтяганні, ніж нитки центральної зони. Таким чином, краю стрічки можуть зазнати деякої деформації в зонах нахлисту і, таким чином, може відбуватися розподіл механічного навантаження в цих конкретних зонах. У деяких варіантах виконання в центральній зоні можуть бути використані кручені нитки, оскільки нитки, що є присутнім у граничних зонах, є некрученими або мають дуже обмежену крутку, щоб оптимізувати відносне подовження між бічними зонами та центральною зоною. Переважно, на практиці, утокові нитки, які використовуються, могли бути нитками, що містять щонайменше одну термопластичну фракцію, що забезпечує можливість деякого скріплення основних ниток і, таким чином, сприяє утриманню цієї структури, коли стрічку потрібно піддати нагріванню. На практиці ширина кожної бічної зони становить приблизно 2-20% загальної ширини стрічки. У конкретному варіанті виконання одна з поверхонь стрічки може містити накладену на неї плівку з термопластичного матеріалу, наявність якої забезпечує можливість захисту стрічки від інших шарів і захисту волокна від ультрафіолетового випромінювання, особливо в тих випадках, коли використовувані нитки засновані на араміді. Короткий опис креслень Спосіб здійснення винаходу та переваги, які забезпечуються при його застосуванні, можуть бути краще зрозумілі при ознайомленні з описом варіанта виконання, наведеного як приклад, з посиланнями на прикладене креслення, на якому представлений схематичний перспективний вид армувальної оболонки, виконаної відповідно до винаходу. Армувальна оболонка являє собою односпрямовану стрічку 1, зображену на Фігурі, і утримуючу центральну зону 2 та дві бічні зони 3,4, що утворять краї стрічки. Різні основні нитки 5,6,7 переплетені з утоковими нитками 8. На практиці, у проілюстрованому варіанті, центральна зона 2 має ширину в межах 10-200 мм, тоді як бічні зони 3,4 мають ширину порядку приблизно 3-10мм. Товщина основних ниток 5 центральної зони відносно більша, порядку 0,8-1,0мм, тоді як основні нитки 6, 7, присутні в бічних зонах 3,4, мають товщин у порядку 0,3-0,5мм. Були отримані гарні результати при використанні ниток на основі араміду, метаараміду або параараміду як основні нитки 5 у центральній зоні. Однак винахід також охоплює використання ниток, що вважаються еквівалентними арамідним ниткам з погляду їхньої механічної стійкості в сполученні з високою гнучкістю. Це відноситься до синтетичних 5 83652 ниток, наприклад, ниткам з ароматичного складного поліефіру або високоміцного поліетилену, або до спеціальних ниток, наприклад, заснованим на рідких кристалах. Основні нитки 5 можуть бути комплексними нитками, крученими або не крученими, з лінійною щільністю в межах 330-680 текс і круткою, наприклад, 60 крутінь, а переважно нитки можуть бути розташовані в порядку, що чергується, з Z- і Sкруткою. Таке використання двох напрямків крутки надає можливість збереження площинності стрічки і запобігає її звиванню або закручуванню. Основні нитки 6, 7, використовувані в бічних зонах 3,4, можуть бути безперервними нитками або нитками, отриманими із прядених волокон, наприклад, які володіють подовженням, більшим подовження ниток центральної зони. У бічних зонах можуть бути використані такі ж арамідні нитки, що й у центральній зоні. На практиці, таким чином, можна виготовляти стрічки, що володіють дуже високими механічними властивостями, а саме міцністю при розтяганні, звичайно складового порядку або більше 1 тонни на сантиметр ширини. У цій тканій стрічці, яка володіє високим модулем, використовувані утокові нитки можуть бути, наприклад, нитками зі складного поліефіру з покриттям із термопластичного матеріалу, з лінійною щільністю порядку 40 текс, або ж стклонитями з покриттям на основі термопластичного матеріалу. Ці нитки, крім того, мають лінійну щільність порядку 20-70 текс і вони - некручені. Слід зазначити, що утокові нитки мають лінійну щільність, значно більш низьку, ніж нитки основи, звичайно в спів Комп’ютерна в ерстка В. Клюкін 6 відношенні щонайменше 1:10, щоб створювати найменшу можливість стягування основних ниток. Функція цих утокових ниток полягає в збереженні заданого геометричного розташування основних ниток навіть при несильному натягу під час наступної роботи та експлуатації стрічки. Ці утокові нитки можуть бути одиночними або здвоєними в кожній прокидці, залежно від вибору тканого матеріалу. Ця утокова нитка проходить поперемінно по всій ширині тканини та залишається безперервною по всій довжині стрічки, завдяки чому виключається необхідність у зшиванні або у формуванні крайок. Зі сказаного вище зрозуміло, що стрічка відповідно до винаходу може бути намотана з утворенням накладених внахлист зон, за допомогою яких забезпечується безперервність армування по всій поверхні укладання. У цих зонах нахлисту, однак, не утворяться які-небудь стовщення або зони, у яких формуються тендітні місця, як це мало місце при використанні раніше відомих стрічок. Накладення внахлист бічних зон дозволяє використати менш складні та більш швидкісні засоби укладання в порівнянні з тими, які використали дотепер, а отже, знизити витрати на виробництво. Цю стрічку можна використати в безлічі галузей застосування, у яких вона використається, як така або із просоченням термореактивною смолою. її можна, таким чином, використати у виго товленні труб, тунелів та інших тіл обертання, а також для армування існуючих споруджень, наприклад, биків мостів. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
