Кавітаційний подрібнювач павловського

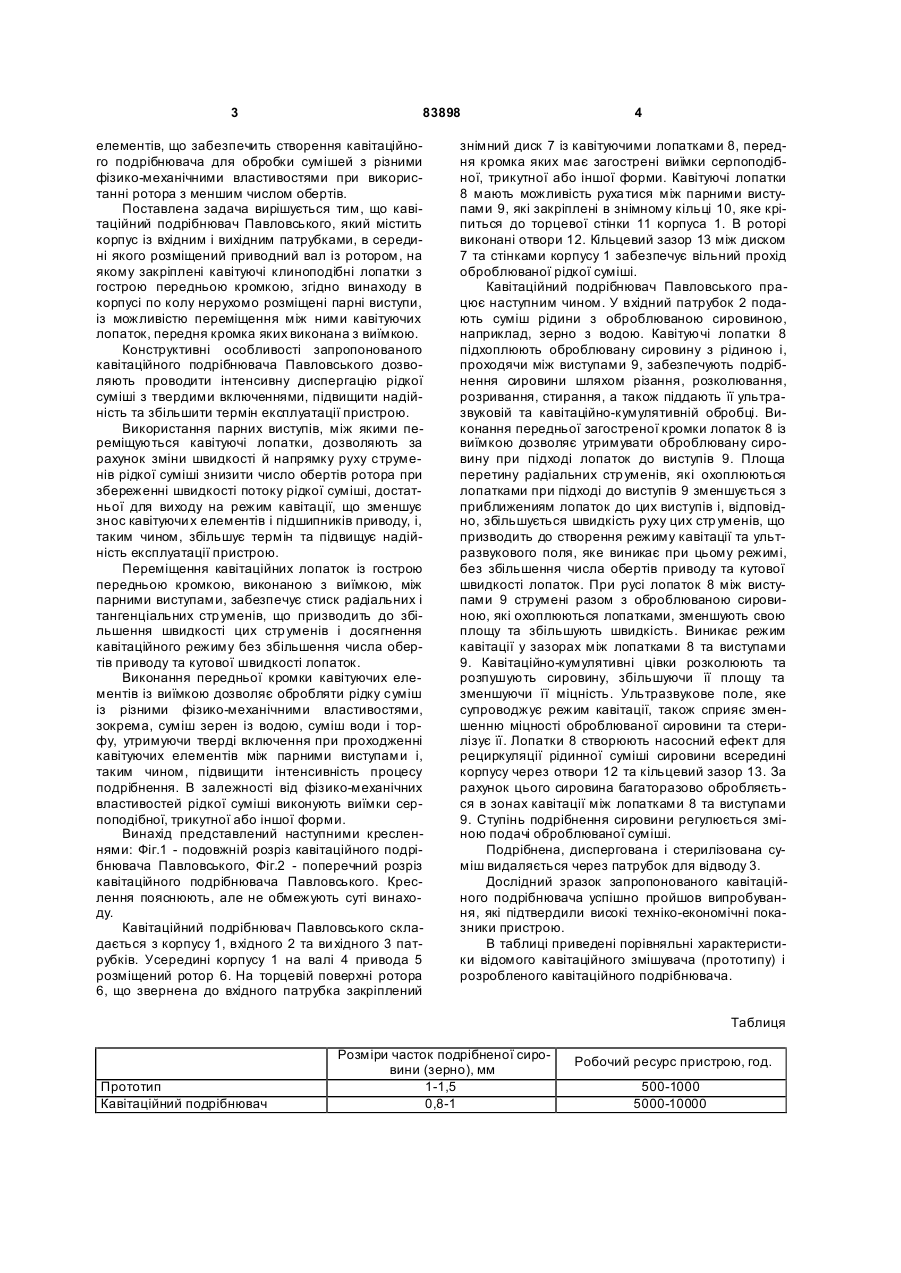

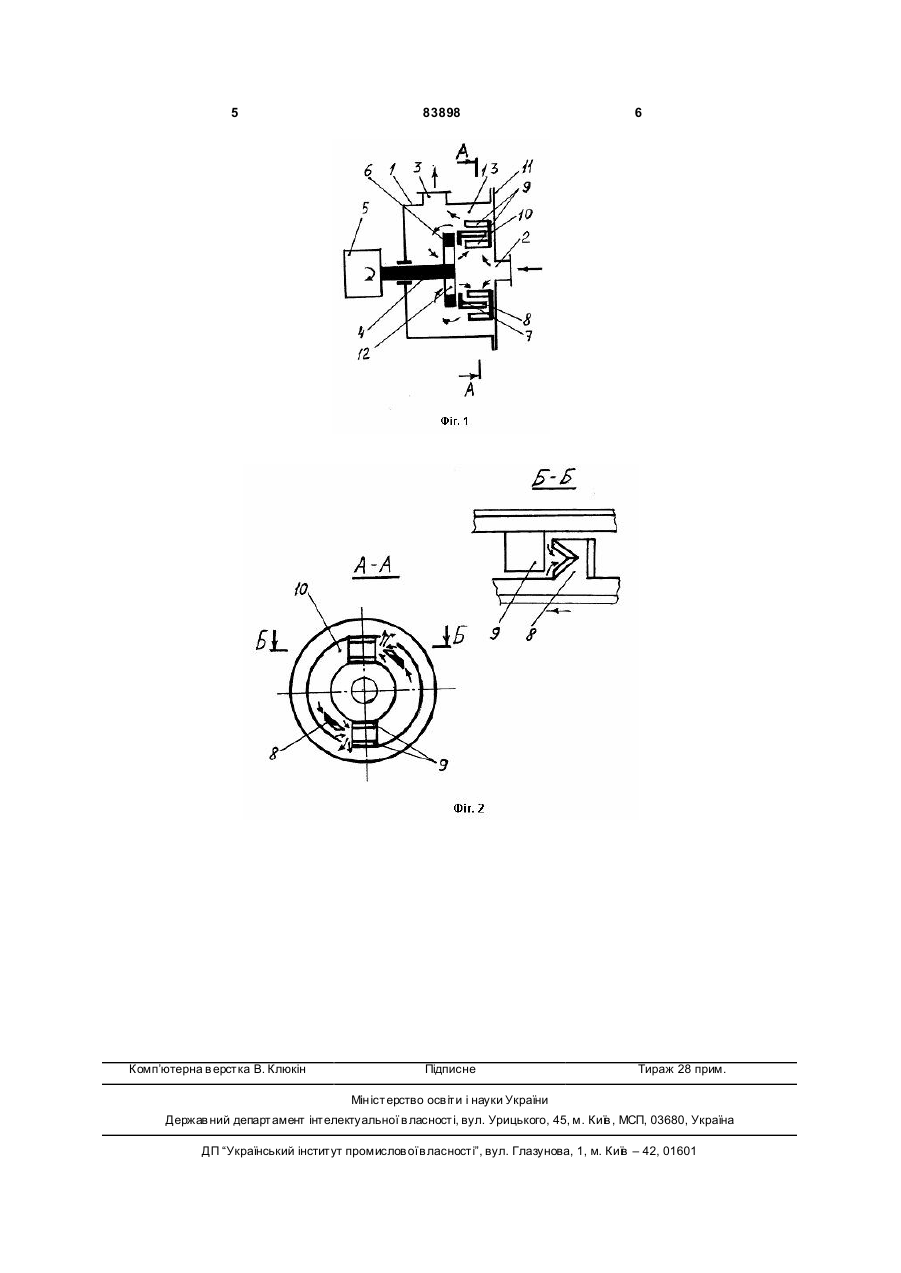

Кавітаційний подрібнювач, що містить корпус із вхідним і вихідним патрубками, всередині якого розміщений приводний вал із ротором, на якому закріплені кавітуючі клиноподібні лопатки з гострою передньою кромкою, який відрізняється тим, що в корпусі по колу нерухомо розміщені парні виступи, із можливістю переміщення між ними кавітуючи х лопаток, передня кромка яких виконана з виїмкою. (19) (21) a200609886 (22) 15.09.2006 (24) 26.08.2008 (46) 26.08.2008, Бюл.№ 16, 2008 р. (72) ПАВЛОВСЬКИЙ ІВАН АН АТОЛІЙОВИЧ, U A (73) ПАВЛОВСЬКИЙ ІВАН АН АТОЛІЙОВИЧ, U A (56) UA 45639 A, 15.04.2002 RU 2166987 C1, 20.05.2001 UA 12303 A, 25.12.1996 US 4838704, 13.06.1989 3 83898 елементів, що забезпечить створення кавітаційного подрібнювача для обробки сумішей з різними фізико-механічними властивостями при використанні ротора з меншим числом обертів. Поставлена задача вирішується тим, що кавітаційний подрібнювач Павловського, який містить корпус із вхідним і вихідним патрубками, в середині якого розміщений приводний вал із ротором, на якому закріплені кавітуючі клиноподібні лопатки з гострою передньою кромкою, згідно винаходу в корпусі по колу нерухомо розміщені парні виступи, із можливістю переміщення між ними кавітуючих лопаток, передня кромка яких виконана з виїмкою. Конструктивні особливості запропонованого кавітаційного подрібнювача Павловського дозволяють проводити інтенсивну диспергацію рідкої суміші з твердими включеннями, підвищити надійність та збільшити термін експлуатації пристрою. Використання парних виступів, між якими переміщуються кавітуючі лопатки, дозволяють за рахунок зміни швидкості й напрямку руху струменів рідкої суміші знизити число обертів ротора при збереженні швидкості потоку рідкої суміші, достатньої для виходу на режим кавітації, що зменшує знос кавітуючи х елементів і підшипників приводу, і, таким чином, збільшує термін та підвищує надійність експлуатації пристрою. Переміщення кавітаційних лопаток із гострою передньою кромкою, виконаною з виїмкою, між парними виступами, забезпечує стиск радіальних і тангенціальних стр уменів, що призводить до збільшення швидкості цих стр уменів і досягнення кавітаційного режиму без збільшення числа обертів приводу та кутової швидкості лопаток. Виконання передньої кромки кавітуючих елементів із виїмкою дозволяє обробляти рідку суміш із різними фізико-механічними властивостями, зокрема, суміш зерен із водою, суміш води і торфу, утримуючи тверді включення при проходженні кавітуючих елементів між парними виступами і, таким чином, підвищити інтенсивність процесу подрібнення. В залежності від фізико-механічних властивостей рідкої суміші виконують виїмки серпоподібної, трикутної або іншої форми. Винахід представлений наступними кресленнями: Фіг.1 - подовжній розріз кавітаційного подрібнювача Павловського, Фіг.2 - поперечний розріз кавітаційного подрібнювача Павловського. Креслення пояснюють, але не обмежують суті винаходу. Кавітаційний подрібнювач Павловського складається з корпусу 1, вхідного 2 та ви хідного 3 патрубків. Усередині корпусу 1 на валі 4 привода 5 розміщений ротор 6. На торцевій поверхні ротора 6, що звернена до вхідного патрубка закріплений 4 знімний диск 7 із кавітуючими лопатками 8, передня кромка яких має загострені виїмки серпоподібної, трикутної або іншої форми. Кавітуючі лопатки 8 мають можливість руха тися між парними виступами 9, які закріплені в знімному кільці 10, яке кріпиться до торцевої стінки 11 корпуса 1. В роторі виконані отвори 12. Кільцевий зазор 13 між диском 7 та стінками корпусу 1 забезпечує вільний прохід оброблюваної рідкої суміші. Кавітаційний подрібнювач Павловського працює наступним чином. У вхідний патрубок 2 подають суміш рідини з оброблюваною сировиною, наприклад, зерно з водою. Кавітуючі лопатки 8 підхоплюють оброблювану сировину з рідиною і, проходячи між виступами 9, забезпечують подрібнення сировини шляхом різання, розколювання, розривання, стирання, а також піддають її ультразвуковій та кавітаційно-кумулятивній обробці. Виконання передньої загостреної кромки лопаток 8 із виїмкою дозволяє утримувати оброблювану сировину при підході лопаток до виступів 9. Площа перетину радіальних стр уменів, які охоплюються лопатками при підході до виступів 9 зменшується з приближениям лопаток до цих виступів і, відповідно, збільшується швидкість руху цих стр уменів, що призводить до створення режиму кавітації та ультразвукового поля, яке виникає при цьому режимі, без збільшення числа обертів приводу та кутової швидкості лопаток. При русі лопаток 8 між виступами 9 струмені разом з оброблюваною сировиною, які охоплюються лопатками, зменшують свою площу та збільшують швидкість. Виникає режим кавітації у зазорах між лопатками 8 та виступами 9. Кавітаційно-кумулятивні цівки розколюють та розпушують сировину, збільшуючи її площу та зменшуючи її міцність. Ультразвукове поле, яке супроводжує режим кавітації, також сприяє зменшенню міцності оброблюваної сировини та стерилізує її. Лопатки 8 створюють насосний ефект для рециркуляції рідинної суміші сировини всередині корпусу через отвори 12 та кільцевий зазор 13. За рахунок цього сировина багаторазово обробляється в зонах кавітації між лопатками 8 та виступами 9. Ступінь подрібнення сировини регулюється зміною подачі оброблюваної суміші. Подрібнена, диспергована і стерилізована суміш видаляється через патрубок для відводу 3. Дослідний зразок запропонованого кавітаційного подрібнювача успішно пройшов випробування, які підтвердили високі техніко-економічні показники пристрою. В таблиці приведені порівняльні характеристики відомого кавітаційного змішувача (прототипу) і розробленого кавітаційного подрібнювача. Таблиця Прототип Кавітаційний подрібнювач Розміри часток подрібненої сировини (зерно), мм 1-1,5 0,8-1 Робочий ресурс пристрою, год. 500-1000 5000-10000 5 Комп’ютерна в ерстка В. Клюкін 83898 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
