Пристрій для транспортування та очистки коренебульбоплодів

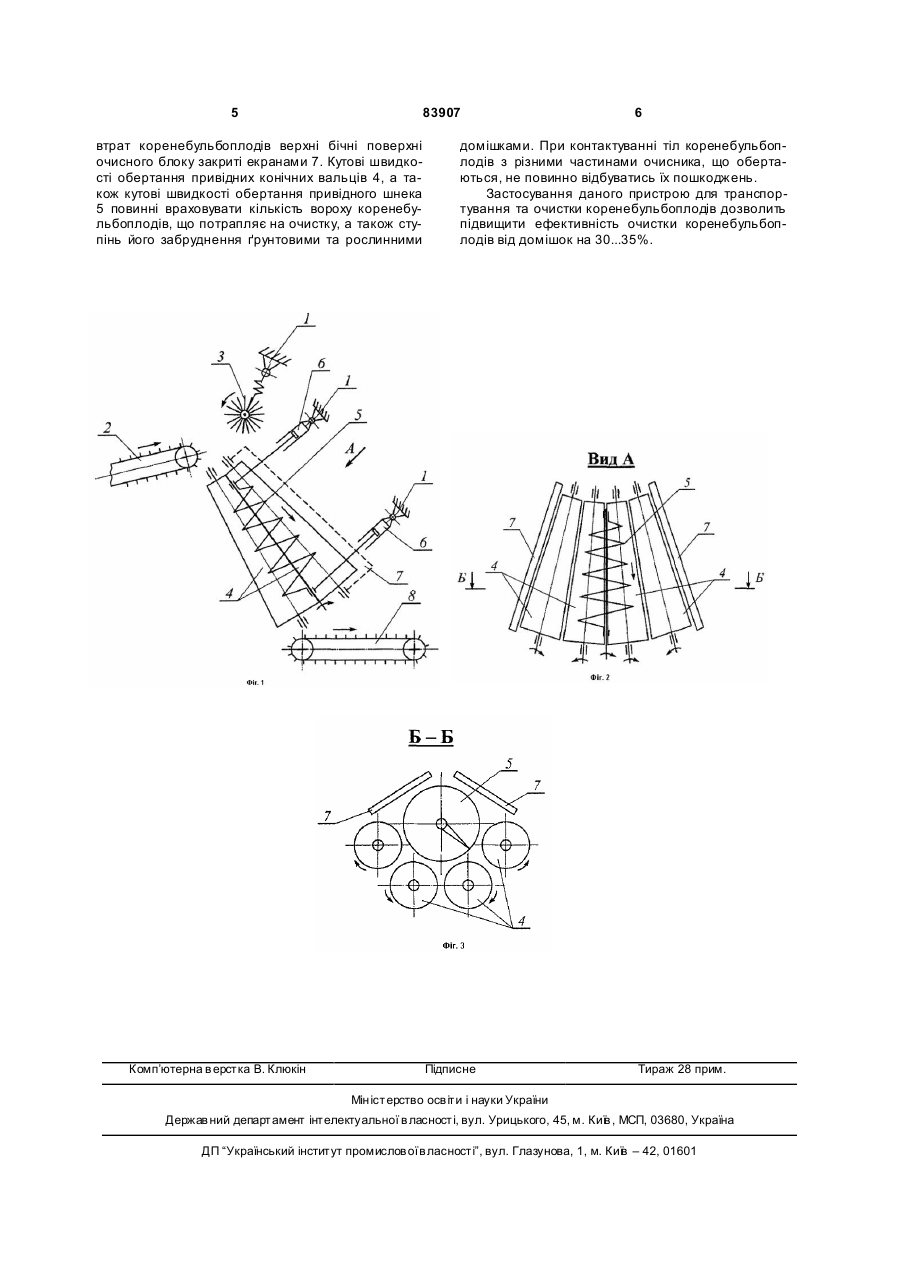

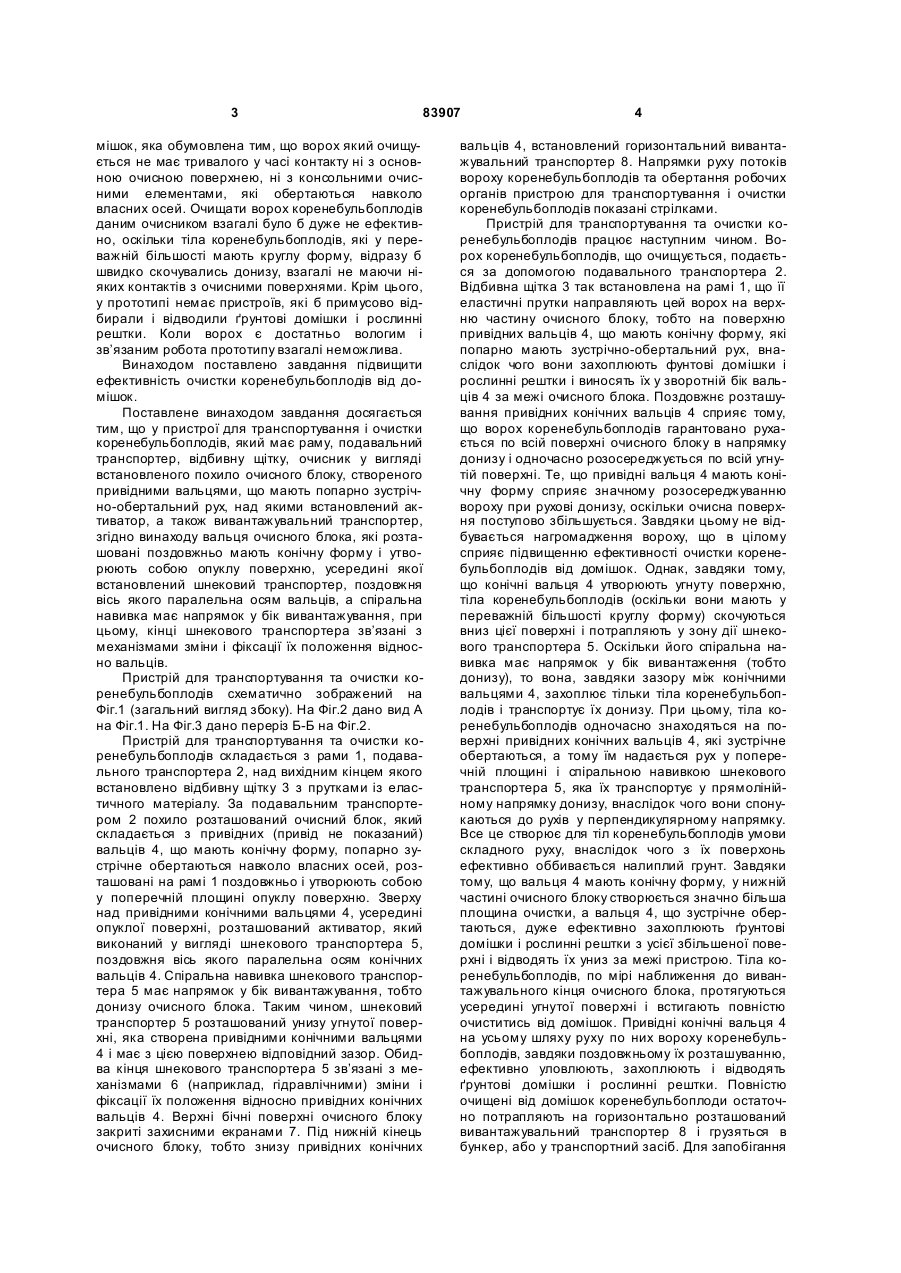

Пристрій для транспортування і очистки коренебульбоплодів, який складається з рами, пода 3 83907 мішок, яка обумовлена тим, що ворох який очищується не має тривалого у часі контакту ні з основною очисною поверхнею, ні з консольними очисними елементами, які обертаються навколо власних осей. Очищати ворох коренебульбоплодів даним очисником взагалі було б дуже не ефективно, оскільки тіла коренебульбоплодів, які у переважній більшості мають круглу форму, відразу б швидко скочувались донизу, взагалі не маючи ніяких контактів з очисними поверхнями. Крім цього, у прототипі немає пристроїв, які б примусово відбирали і відводили ґрунтові домішки і рослинні рештки. Коли ворох є достатньо вологим і зв’язаним робота прототипу взагалі неможлива. Винаходом поставлено завдання підвищити ефективність очистки коренебульбоплодів від домішок. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, який має раму, подавальний транспортер, відбивну щітку, очисник у вигляді встановленого похило очисного блоку, створеного привідними вальцями, що мають попарно зустрічно-обертальний рух, над якими встановлений активатор, а також вивантажувальний транспортер, згідно винаходу вальця очисного блока, які розташовані поздовжньо мають конічну форму і утворюють собою опуклу поверхню, усередині якої встановлений шнековий транспортер, поздовжня вісь якого паралельна осям вальців, а спіральна навивка має напрямок у бік вивантажування, при цьому, кінці шнекового транспортера зв’язані з механізмами зміни і фіксації їх положення відносно вальців. Пристрій для транспортування та очистки коренебульбоплодів схематично зображений на Фіг.1 (загальний вигляд збоку). На Фіг.2 дано вид А на Фіг.1. На Фіг.3 дано переріз Б-Б на Фіг.2. Пристрій для транспортування та очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, над вихідним кінцем якого встановлено відбивну щітку 3 з прутками із еластичного матеріалу. За подавальним транспортером 2 похило розташований очисний блок, який складається з привідних (привід не показаний) вальців 4, що мають конічну форму, попарно зустрічне обертаються навколо власних осей, розташовані на рамі 1 поздовжньо і утворюють собою у поперечній площині опуклу поверхню. Зверху над привідними конічними вальцями 4, усередині опуклої поверхні, розташований активатор, який виконаний у вигляді шнекового транспортера 5, поздовжня вісь якого паралельна осям конічних вальців 4. Спіральна навивка шнекового транспортера 5 має напрямок у бік вивантажування, тобто донизу очисного блока. Таким чином, шнековий транспортер 5 розташований унизу угнутої поверхні, яка створена привідними конічними вальцями 4 і має з цією поверхнею відповідний зазор. Обидва кінця шнекового транспортера 5 зв’язані з механізмами 6 (наприклад, гідравлічними) зміни і фіксації їх положення відносно привідних конічних вальців 4. Верхні бічні поверхні очисного блоку закриті захисними екранами 7. Під нижній кінець очисного блоку, тобто знизу привідних конічних 4 вальців 4, встановлений горизонтальний вивантажувальний транспортер 8. Напрямки руху потоків вороху коренебульбоплодів та обертання робочих органів пристрою для транспортування і очистки коренебульбоплодів показані стрілками. Пристрій для транспортування та очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2. Відбивна щітка 3 так встановлена на рамі 1, що її еластичні прутки направляють цей ворох на верхню частину очисного блоку, тобто на поверхню привідних вальців 4, що мають конічну форму, які попарно мають зустрічно-обертальний рух, внаслідок чого вони захоплюють фунтові домішки і рослинні рештки і виносять їх у зворотній бік вальців 4 за межі очисного блока. Поздовжнє розташування привідних конічних вальців 4 сприяє тому, що ворох коренебульбоплодів гарантовано рухається по всій поверхні очисного блоку в напрямку донизу і одночасно розосереджується по всій угнутій поверхні. Те, що привідні вальця 4 мають конічну форму сприяє значному розосереджуванню вороху при рухові донизу, оскільки очисна поверхня поступово збільшується. Завдяки цьому не відбувається нагромадження вороху, що в цілому сприяє підвищенню ефективності очистки коренебульбоплодів від домішок. Однак, завдяки тому, що конічні вальця 4 утворюють угнуту поверхню, тіла коренебульбоплодів (оскільки вони мають у переважній більшостікруглу форму) скочуються вниз цієї поверхні і потрапляють у зону дії шнекового транспортера 5. Оскільки його спіральна навивка має напрямок у бік вивантаження (тобто донизу), то вона, завдяки зазору між конічними вальцями 4, захоплює тільки тіла коренебульбоплодів і транспортує їх донизу. При цьому, тіла коренебульбоплодів одночасно знаходяться на поверхні привідних конічних вальців 4, які зустрічне обертаються, а тому їм надається рух у поперечній площині і спіральною навивкою шнекового транспортера 5, яка їх транспортує у прямолінійному напрямку донизу, внаслідок чого вони спонукаються до рухів у перпендикулярному напрямку. Все це створює для тіл коренебульбоплодів умови складного руху, внаслідок чого з їх поверхонь ефективно оббивається налиплий грунт. Завдяки тому, що вальця 4 мають конічну форму, у нижній частині очисного блоку створюється значно більша площина очистки, а вальця 4, що зустрічне обертаються, дуже ефективно захоплюють ґрунтові домішки і рослинні рештки з усієї збільшеної поверхні і відводять їх униз за межі пристрою. Тіла коренебульбоплодів, по мірі наближення до вивантажувального кінця очисного блока, протягуються усередині угнутої поверхні і встигають повністю очиститись від домішок. Привідні конічні вальця 4 на усьому шляху руху по них вороху коренебульбоплодів, завдяки поздовжньому їх розташуванню, ефективно уловлюють, захоплюють і відводять ґрунтові домішки і рослинні рештки. Повністю очищені від домішок коренебульбоплоди остаточно потрапляють на горизонтально розташований вивантажувальний транспортер 8 і грузяться в бункер, або у транспортний засіб. Для запобігання 5 83907 втрат коренебульбоплодів верхні бічні поверхні очисного блоку закриті екранами 7. Кутові швидкості обертання привідних конічних вальців 4, а також кутові швидкості обертання привідного шнека 5 повинні враховувати кількість вороху коренебульбоплодів, що потрапляє на очистку, а також ступінь його забруднення ґрунтовими та рослинними Комп’ютерна в ерстка В. Клюкін 6 домішками. При контактуванні тіл коренебульбоплодів з різними частинами очисника, що обертаються, не повинно відбуватись їх пошкоджень. Застосування даного пристрою для транспортування та очистки коренебульбоплодів дозволить підвищити ефективність очистки коренебульбоплодів від домішок на 30...35%. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
