Пристрій для захисту сейфа від несанкціонованого проникнення

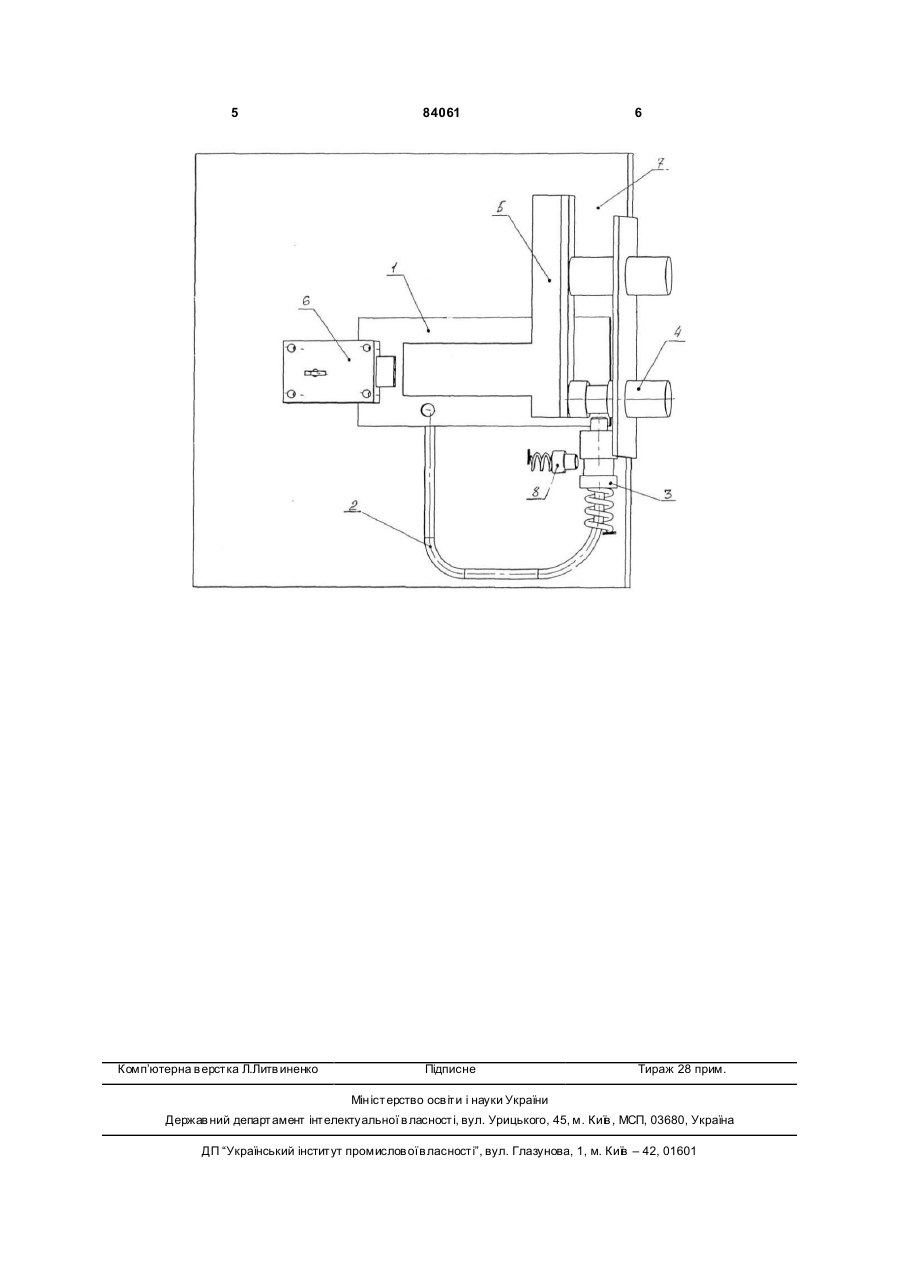

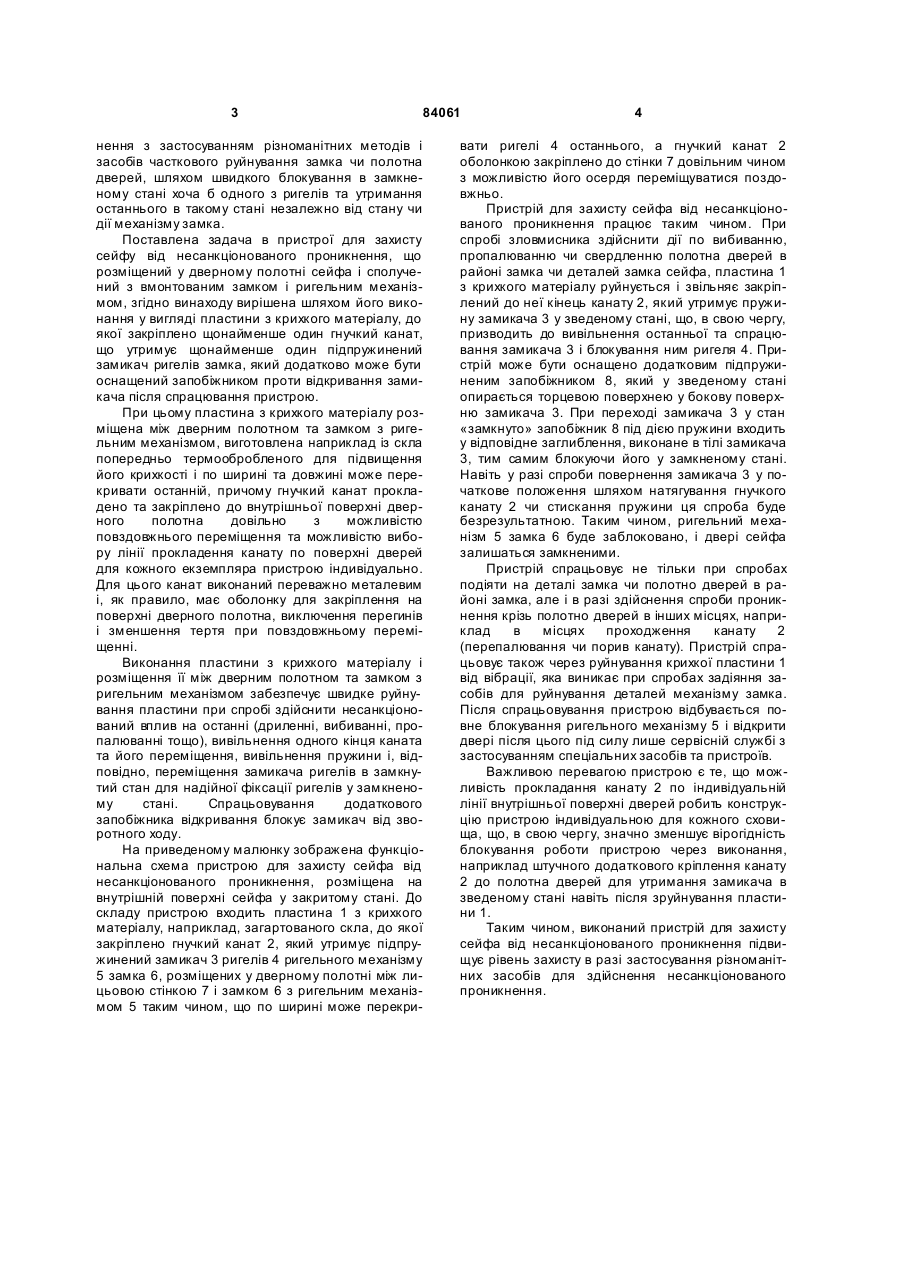

1. Пристрій для захисту сейфа від несанкціонованого проникнення, що розміщений у дверному полотні і сполучений з замком, який відрізняється C2 2 (19) 1 3 84061 нення з застосуванням різноманітних методів і засобів часткового руйнування замка чи полотна дверей, шляхом швидкого блокування в замкненому стані хоча б одного з ригелів та утримання останнього в такому стані незалежно від стану чи дії механізму замка. Поставлена задача в пристрої для захисту сейфу від несанкціонованого проникнення, що розміщений у дверному полотні сейфа і сполучений з вмонтованим замком і ригельним механізмом, згідно винаходу вирішена шляхом його виконання у вигляді пластини з крихкого матеріалу, до якої закріплено щонайменше один гнучкий канат, що утримує щонайменше один підпружинений замикач ригелів замка, який додатково може бути оснащений запобіжником проти відкривання замикача після спрацювання пристрою. При цьому пластина з крихкого матеріалу розміщена між дверним полотном та замком з ригельним механізмом, виготовлена наприклад із скла попередньо термообробленого для підвищення його крихкості і по ширині та довжині може перекривати останній, причому гнучкий канат прокладено та закріплено до внутрішньої поверхні дверного полотна довільно з можливістю повздовжнього переміщення та можливістю вибору лінії прокладення канату по поверхні дверей для кожного екземпляра пристрою індивідуально. Для цього канат виконаний переважно металевим і, як правило, має оболонку для закріплення на поверхні дверного полотна, виключення перегинів і зменшення тертя при повздовжньому переміщенні. Виконання пластини з крихкого матеріалу і розміщення її між дверним полотном та замком з ригельним механізмом забезпечує швидке руйнування пластини при спробі здійснити несанкціонований вплив на останні (дриленні, вибиванні, пропалюванні тощо), вивільнення одного кінця каната та його переміщення, вивільнення пружини і, відповідно, переміщення замикача ригелів в замкнутий стан для надійної фіксації ригелів у замкненому стані. Спрацьовування додаткового запобіжника відкривання блокує замикач від зворотного ходу. На приведеному малюнку зображена функціональна схема пристрою для захисту сейфа від несанкціонованого проникнення, розміщена на внутрішній поверхні сейфа у закритому стані. До складу пристрою входить пластина 1 з крихкого матеріалу, наприклад, загартованого скла, до якої закріплено гнучкий канат 2, який утримує підпружинений замикач 3 ригелів 4 ригельного механізму 5 замка 6, розміщених у дверному полотні між лицьовою стінкою 7 і замком 6 з ригельним механізмом 5 таким чином, що по ширині може перекри 4 вати ригелі 4 останнього, а гнучкий канат 2 оболонкою закріплено до стінки 7 довільним чином з можливістю його осердя переміщуватися поздовжньо. Пристрій для захисту сейфа від несанкціонованого проникнення працює таким чином. При спробі зловмисника здійснити дії по вибиванню, пропалюванню чи свердленню полотна дверей в районі замка чи деталей замка сейфа, пластина 1 з крихкого матеріалу руйнується і звільняє закріплений до неї кінець канату 2, який утримує пружину замикача 3 у зведеному стані, що, в свою чергу, призводить до вивільнення останньої та спрацювання замикача 3 і блокування ним ригеля 4. Пристрій може бути оснащено додатковим підпружиненим запобіжником 8, який у зведеному стані опирається торцевою поверхнею у бокову поверхню замикача 3. При переході замикача 3 у стан «замкнуто» запобіжник 8 під дією пружини входить у відповідне заглиблення, виконане в тілі замикача 3, тим самим блокуючи його у замкненому стані. Навіть у разі спроби повернення замикача 3 у початкове положення шляхом натягування гнучкого канату 2 чи стискання пружини ця спроба буде безрезультатною. Таким чином, ригельний механізм 5 замка 6 буде заблоковано, і двері сейфа залишаться замкненими. Пристрій спрацьовує не тільки при спробах подіяти на деталі замка чи полотно дверей в районі замка, але і в разі здійснення спроби проникнення крізь полотно дверей в інших місцях, наприклад в місцях проходження канату 2 (перепалювання чи порив канату). Пристрій спрацьовує також через руйнування крихкої пластини 1 від вібрації, яка виникає при спробах задіяння засобів для руйнування деталей механізму замка. Після спрацьовування пристрою відбувається повне блокування ригельного механізму 5 і відкрити двері після цього під силу лише сервісній службі з застосуванням спеціальних засобів та пристроїв. Важливою перевагою пристрою є те, що можливість прокладання канату 2 по індивідуальній лінії внутрішньої поверхні дверей робить конструкцію пристрою індивідуальною для кожного сховища, що, в свою чергу, значно зменшує вірогідність блокування роботи пристрою через виконання, наприклад штучного додаткового кріплення канату 2 до полотна дверей для утримання замикача в зведеному стані навіть після зруйнування пластини 1. Таким чином, виконаний пристрій для захисту сейфа від несанкціонованого проникнення підвищує рівень захисту в разі застосування різноманітних засобів для здійснення несанкціонованого проникнення. 5 Комп’ютерна в ерстка Л.Литв иненко 84061 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
