Пристрій для захисту обладнання від несанкціонованого доступу

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 27577

Опубліковано: 12.11.2007

Автори: Мнухін Анатолій Григорович, Лук'янов Максим Олегович

Завантажити PDF файл.

Формула / Реферат

Пристрій для захисту обладнання від несанкціонованого доступу, що містить датчик і систему захисту, який відрізняється тим, що датчик виконано у вигляді тонкого мідного провідника, поміщеного в оболонку, обладнану з однієї сторони клеючою речовиною для кріплення на обладнані, а систему захисту виконано у вигляді послідовно з'єднаних струмовимірювального пристрою, блока порівняння і блока тривожної сигналізації, при цьому датчик з'єднано зі струмовимірювальним пристроєм іскробезпечним кабелем.

Текст

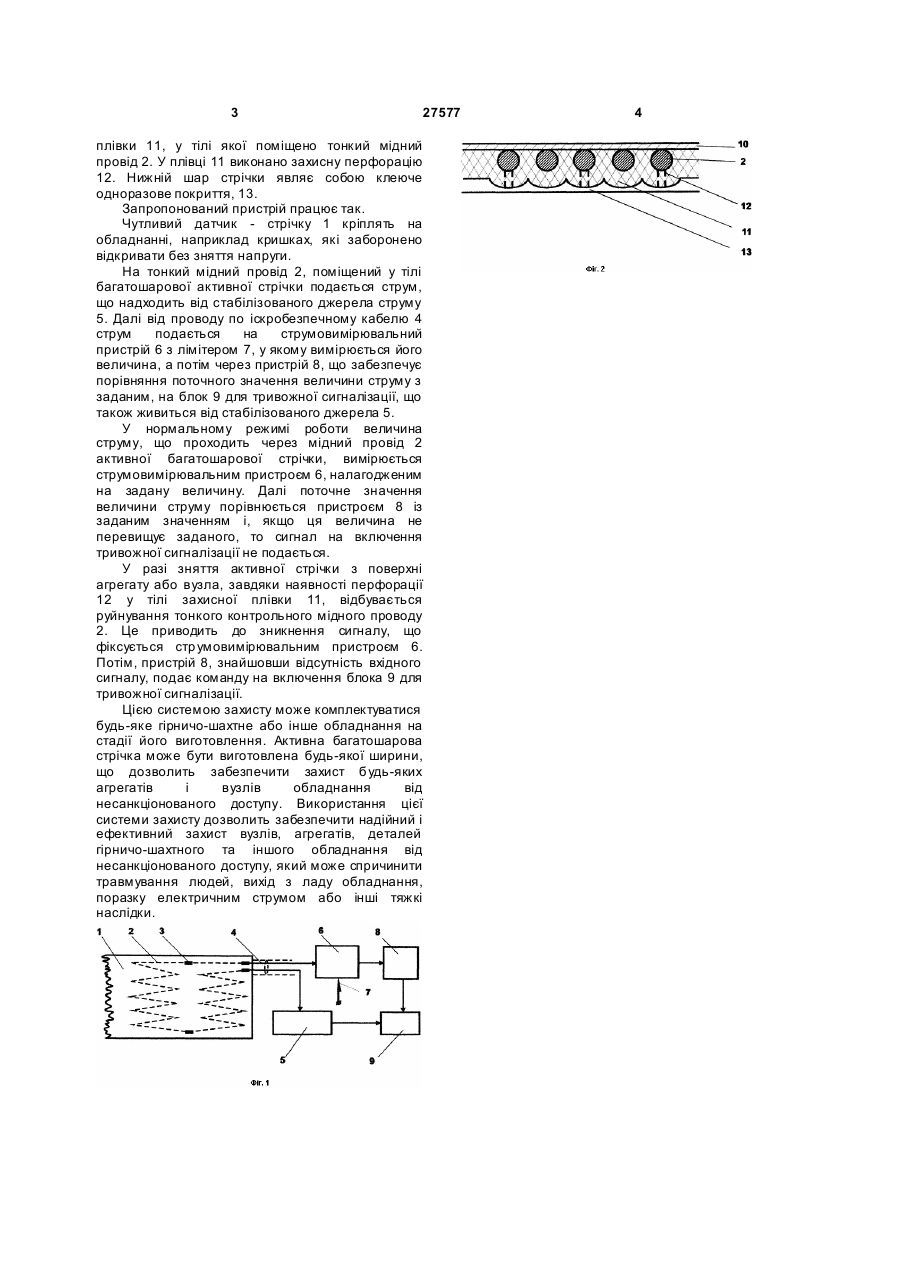

Пристрій для захисту обладнання від несанкціонованого доступу, що містить датчик і 3 27577 плівки 11, у тілі якої поміщено тонкий мідний провід 2. У плівці 11 виконано захисну перфорацію 12. Нижній шар стрічки являє собою клеюче одноразове покриття, 13. Запропонований пристрій працює так. Чутливий датчик - стрічку 1 кріплять на обладнанні, наприклад кришках, які заборонено відкривати без зняття напруги. На тонкий мідний провід 2, поміщений у тілі багатошарової активної стрічки подається струм, що надходить від стабілізованого джерела струму 5. Далі від проводу по іскробезпечному кабелю 4 струм подається на струмовимірювальний пристрій 6 з лімітером 7, у якому вимірюється його величина, а потім через пристрій 8, що забезпечує порівняння поточного значення величини струму з заданим, на блок 9 для тривожної сигналізації, що також живиться від стабілізованого джерела 5. У нормальному режимі роботи величина струму, що проходить через мідний провід 2 активної багатошарової стрічки, вимірюється струмовимірювальним пристроєм 6, налагодженим на задану величину. Далі поточне значення величини струму порівнюється пристроєм 8 із заданим значенням і, якщо ця величина не перевищує заданого, то сигнал на включення тривожної сигналізації не подається. У разі зняття активної стрічки з поверхні агрегату або вузла, завдяки наявності перфорації 12 у тілі захисної плівки 11, відбувається руйнування тонкого контрольного мідного проводу 2. Це приводить до зникнення сигналу, що фіксується стр умовимірювальним пристроєм 6. Потім, пристрій 8, знайшовши відсутність вхідного сигналу, подає команду на включення блока 9 для тривожної сигналізації. Цією системою захисту може комплектуватися будь-яке гірничо-шахтне або інше обладнання на стадії його виготовлення. Активна багатошарова стрічка може бути виготовлена будь-якої ширини, що дозволить забезпечити захист будь-яких агрегатів і вузлів обладнання від несанкціонованого доступу. Використання цієї системи захисту дозволить забезпечити надійний і ефективний захист вузлів, агрегатів, деталей гірничо-шахтного та іншого обладнання від несанкціонованого доступу, який може спричинити травмування людей, вихід з ладу обладнання, поразку електричним струмом або інші тяжкі наслідки. 4

Дивитися

Додаткова інформація

Назва патенту англійською

Device for protecting equipment against unauthorized access

Автори англійською

Mnukhin Anatolii Hryhorovych, Lukianov Maksym Olehovych

Назва патенту російською

Устройство для защиты оборудования от неразрешенного доступа

Автори російською

Мнухин Анатолий Григорьевич, Лукьянов Максим Олегович

МПК / Мітки

МПК: G01D 5/12, E21F 17/18

Мітки: захисту, доступу, несанкціонованого, пристрій, обладнання
