Спосіб визначення похибки перефокусування зорових труб геодезичних приладів

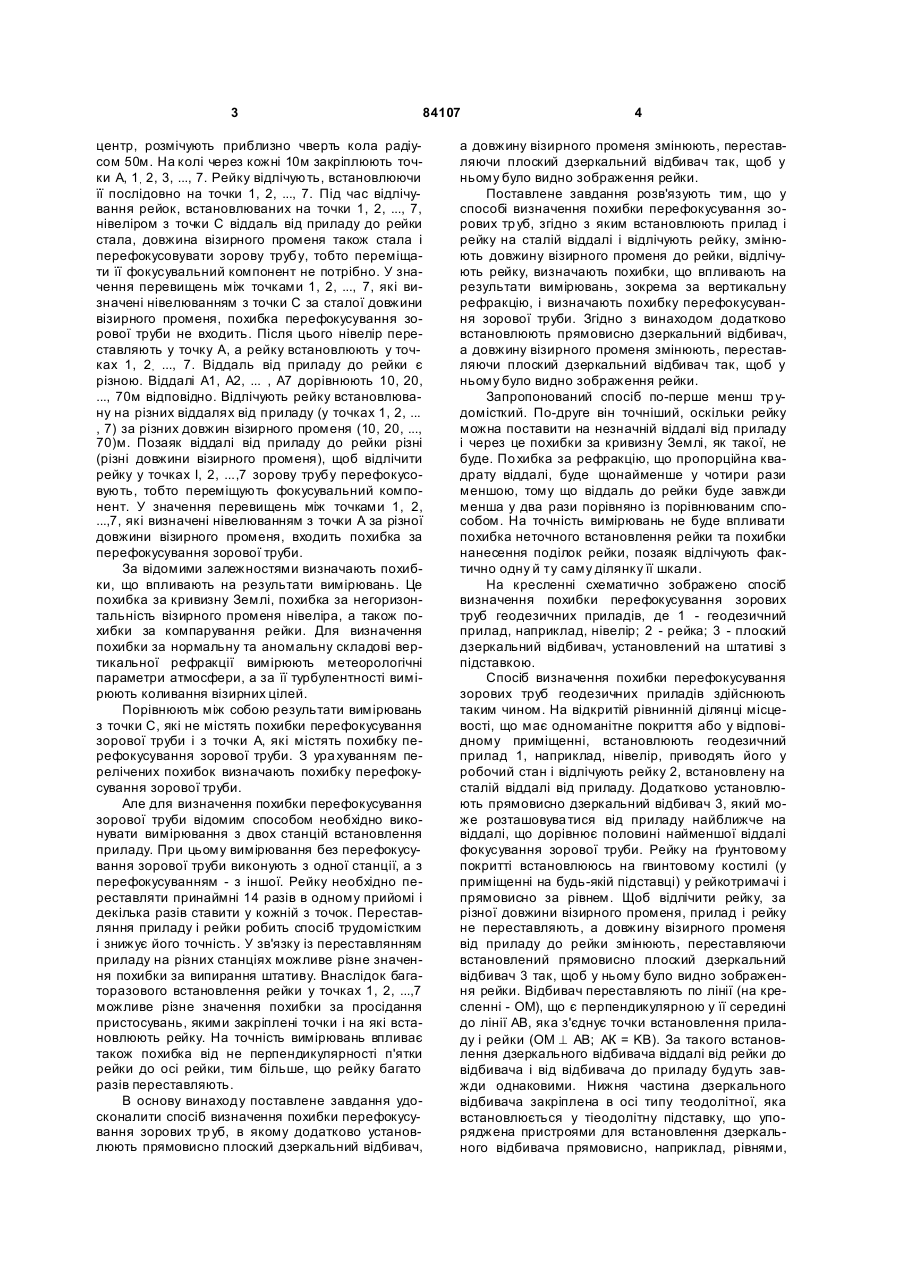

Спосіб визначення похибки перефокусування зорових труб геодезичних приладів, згідно з яким встановлюють прилад і рейку на сталій віддалі і відлічують рейку, змінюють довжину візирного променя до рейки, відлічують рейку, визначають похибки, що впливають на результати вимірювань, зокрема за вертикальну рефракцію, і визначають похибку перефокусування зорової груби, який відрізняється тим, що додатково встановлюють прямовисно плоский дзеркальний відбивач, а довжину візирного променя змінюють, переставляючи плоский дзеркальний відбивач так, щоб у ньому було видно зображення рейки. (19) (21) a200713128 (22) 26.11.2007 (24) 10.09.2008 (46) 10.09.2008, Бюл.№ 17, 2008 р. (72) ЛІТИНСЬКИЙ ВОЛОДИМИР ОСИПОВИЧ, UA, ШЕВЧЕНКО ТАРАС ГЕОРГІЄВИЧ, UA, КІСЕЛИК ОКСАН А ВОЛОДИ МИРІВНА, UA, ЛІТИНСЬКИЙ СВЯТОСЛАВ ВОЛОДИМИРОВИЧ, UA (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА", U A (56) UA, патент № 66668, G01C5/00, публ. 15.04.2004. SU, а.с. №1800263, G01C5/00, публ. 07.03.1993. 3 84107 центр, розмічують приблизно чверть кола радіусом 50м. На колі через кожні 10м закріплюють точки А, 1, 2, 3, ..., 7. Рейку відлічують, встановлюючи її послідовно на точки 1, 2, ..., 7. Під час відлічування рейок, встановлюваних на точки 1, 2, ..., 7, нівеліром з точки С віддаль від приладу до рейки стала, довжина візирного променя також стала і перефокусовувати зорову трубу, тобто переміщати її фокусувальний компонент не потрібно. У значення перевищень між точками 1, 2, ..., 7, які визначені нівелюванням з точки С за сталої довжини візирного променя, похибка перефокусування зорової труби не входить. Після цього нівелір переставляють у точку А, а рейку встановлюють у точках 1, 2, ..., 7. Віддаль від приладу до рейки є різною. Віддалі А1, А2, ... , А7 дорівнюють 10, 20, ..., 70м відповідно. Відлічують рейку встановлювану на різних віддалях від приладу (у точках 1, 2, ... , 7) за різних довжин візирного променя (10, 20, ..., 70)м. Позаяк віддалі від приладу до рейки різні (різні довжини візирного променя), щоб відлічити рейку у точках І, 2, ...,7 зорову трубу перефокусовують, тобто переміщують фокусувальний компонент. У значення перевищень між точками 1, 2, ...,7, які визначені нівелюванням з точки А за різної довжини візирного променя, входить похибка за перефокусування зорової труби. За відомими залежностями визначають похибки, що впливають на результати вимірювань. Це похибка за кривизну Землі, похибка за негоризонтальність візирного променя нівеліра, а також похибки за компарування рейки. Для визначення похибки за нормальну та аномальну складові вертикальної рефракції вимірюють метеорологічні параметри атмосфери, а за її турбулентності вимірюють коливання візирних цілей. Порівнюють між собою результати вимірювань з точки С, які не містять похибки перефокусування зорової труби і з точки А, які містять похибку перефокусування зорової труби. З ура хуванням перелічених похибок визначають похибку перефокусування зорової труби. Але для визначення похибки перефокусування зорової труби відомим способом необхідно виконувати вимірювання з двох станцій встановлення приладу. При цьому вимірювання без перефокусування зорової труби виконують з одної станції, а з перефокусуванням - з іншої. Рейку необхідно переставляти принаймні 14 разів в одному прийомі і декілька разів ставити у кожній з точок. Переставляння приладу і рейки робить спосіб трудомістким і знижує його точність. У зв'язку із переставлянням приладу на різних станціях можливе різне значення похибки за випирання штативу. Внаслідок багаторазового встановлення рейки у точках 1, 2, ...,7 можливе різне значення похибки за просідання пристосувань, якими закріплені точки і на які встановлюють рейку. На точність вимірювань впливає також похибка від не перпендикулярності п'ятки рейки до осі рейки, тим більше, що рейку багато разів переставляють. В основу винаходу поставлене завдання удосконалити спосіб визначення похибки перефокусування зорових тр уб, в якому додатково установлюють прямовисно плоский дзеркальний відбивач, 4 а довжину візирного променя змінюють, переставляючи плоский дзеркальний відбивач так, щоб у ньому було видно зображення рейки. Поставлене завдання розв'язують тим, що у способі визначення похибки перефокусування зорових тр уб, згідно з яким встановлюють прилад і рейку на сталій віддалі і відлічують рейку, змінюють довжину візирного променя до рейки, відлічують рейку, визначають похибки, що впливають на результати вимірювань, зокрема за вертикальну рефракцію, і визначають похибку перефокусування зорової труби. Згідно з винаходом додатково встановлюють прямовисно дзеркальний відбивач, а довжину візирного променя змінюють, переставляючи плоский дзеркальний відбивач так, щоб у ньому було видно зображення рейки. Запропонований спосіб по-перше менш тр удомісткий. По-друге він точніший, оскільки рейку можна поставити на незначній віддалі від приладу і через це похибки за кривизну Землі, як такої, не буде. По хибка за рефракцію, що пропорційна квадрату віддалі, буде щонайменше у чотири рази меншою, тому що віддаль до рейки буде завжди менша у два рази порівняно із порівнюваним способом. На точність вимірювань не буде впливати похибка неточного встановлення рейки та похибки нанесення поділок рейки, позаяк відлічують фактично одну й ту саму ділянку її шкали. На кресленні схематично зображено спосіб визначення похибки перефокусування зорових труб геодезичних приладів, де 1 - геодезичний прилад, наприклад, нівелір; 2 - рейка; 3 - плоский дзеркальний відбивач, установлений на штативі з підставкою. Спосіб визначення похибки перефокусування зорових труб геодезичних приладів здійснюють таким чином. На відкритій рівнинній ділянці місцевості, що має одноманітне покриття або у відповідному приміщенні, встановлюють геодезичний прилад 1, наприклад, нівелір, приводять його у робочий стан і відлічують рейку 2, встановлену на сталій віддалі від приладу. Додатково установлюють прямовисно дзеркальний відбивач 3, який може розташовува тися від приладу найближче на віддалі, що дорівнює половині найменшої віддалі фокусування зорової труби. Рейку на ґрунтовому покритті встановлююсь на гвинтовому костилі (у приміщенні на будь-якій підставці) у рейкотримачі і прямовисно за рівнем. Щоб відлічити рейку, за різної довжини візирного променя, прилад і рейку не переставляють, а довжину візирного променя від приладу до рейки змінюють, переставляючи встановлений прямовисно плоский дзеркальний відбивач 3 так, щоб у ньому було видно зображення рейки. Відбивач переставляють по лінії (на кресленні - ОМ), що є перпендикулярною у її середині до лінії АВ, яка з'єднує точки встановлення приладу і рейки (ОМ ^ АВ; АК = KB). За такого встановлення дзеркального відбивача віддалі від рейки до відбивача і від відбивача до приладу будуть завжди однаковими. Нижня частина дзеркального відбивача закріплена в осі типу теодолітної, яка встановлюється у тіеодолітну підставку, що упоряджена пристроями для встановлення дзеркального відбивача прямовисно, наприклад, рівнями, 5 84107 Відбивач може повертатися довкола своєї вертикальної осі. Повертання дзеркального відбивача дає можливість встановлювати його так, щоб у ньому було видно зображення рейки, яку й відлічують. Із зміною віддалі від відбивача до приладу відлік рейки змінюється внаслідок негоризонтальності візирного променя нівеліра, дії вертикальної Комп’ютерна в ерстка Л.Литв иненко 6 рефракції, а також похибки перефокусування зорової труби. Відомими способами визначають похибки, що впливають на результати вимірювань, тобто похибки за негоризонтальність візирного променя, а також зокрема похибку за вертикальну рефракцію. Після врахування всіх перерахованих похибок визначають похибку перефокусування зорової груби. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
