Магніторідинний ущільнюючий пристрій

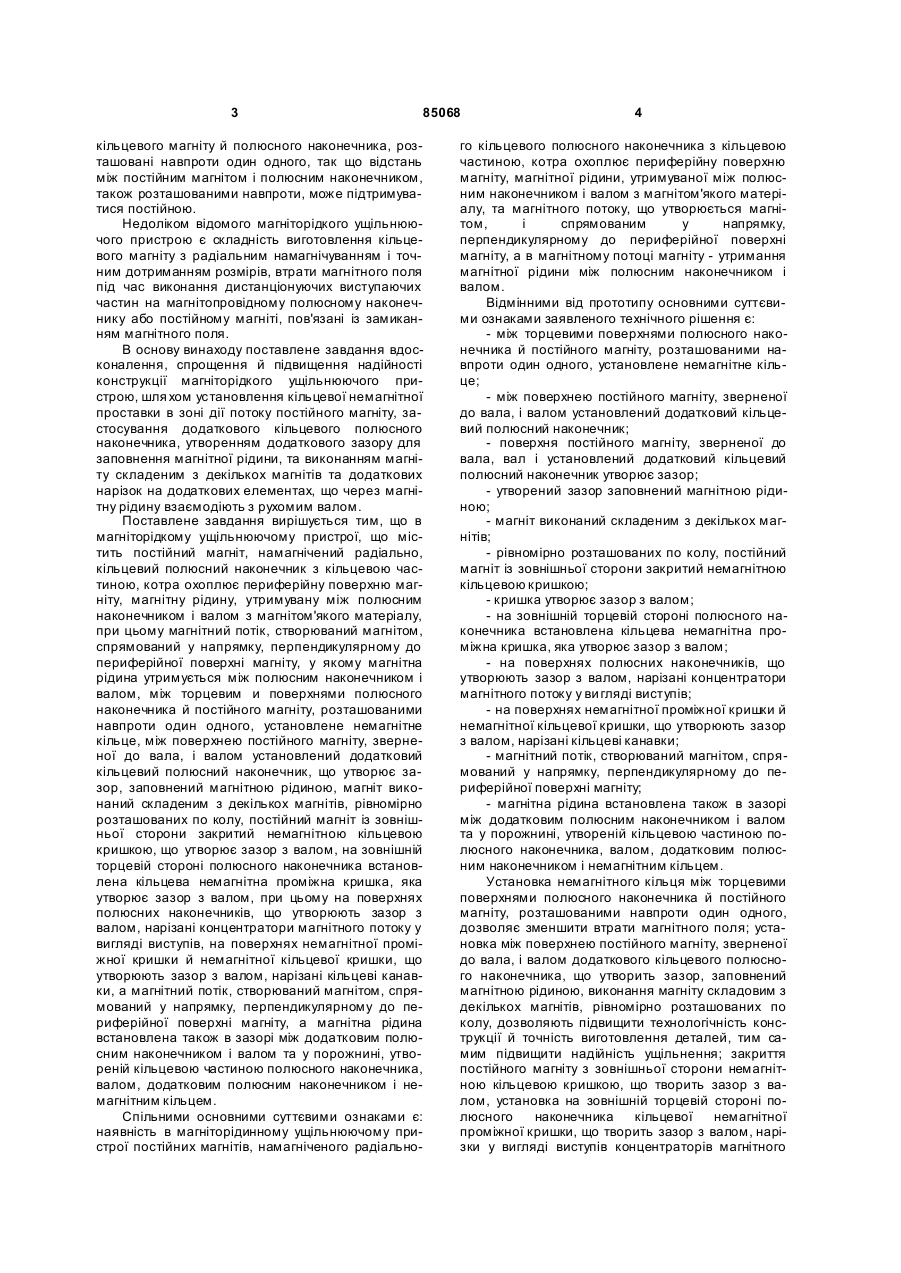

Магніторідинний ущільнюючий пристрій, що має постійний магніт, намагнічений радіально, кільцевий полюсний наконечник з кільцевою частиною, котра охоплює периферійну поверхню магніту, магнітну рідину, утримувану між полюсним наконечником і валом з магнітом'якого матеріалу, при цьому магнітний потік, створюваний магнітом, спрямований у напрямку, перпендикулярному до периферійної поверхні магніту, у якому магнітна C2 2 (19) 1 3 85068 кільцевого магніту й полюсного наконечника, розташовані навпроти один одного, так що відстань між постійним магнітом і полюсним наконечником, також розташованими навпроти, може підтримуватися постійною. Недоліком відомого магніторідкого ущільнюючого пристрою є складність виготовлення кільцевого магніту з радіальним намагнічуванням і точним дотриманням розмірів, втрати магнітного поля під час виконання дистанціонуючих виступаючих частин на магнітопровідному полюсному наконечнику або постійному магніті, пов'язані із замиканням магнітного поля. В основу винаходу поставлене завдання вдосконалення, спрощення й підвищення надійності конструкції магніторідкого ущільнюючого пристрою, шля хом установлення кільцевої немагнітної проставки в зоні дії потоку постійного магніту, застосування додаткового кільцевого полюсного наконечника, утворенням додаткового зазору для заповнення магнітної рідини, та виконанням магніту складеним з декількох магнітів та додаткових нарізок на додаткових елементах, що через магнітну рідину взаємодіють з рухомим валом. Поставлене завдання вирішується тим, що в магніторідкому ущільнюючому пристрої, що містить постійний магніт, намагнічений радіально, кільцевий полюсний наконечник з кільцевою частиною, котра охоплює периферійну поверхню магніту, магнітну рідину, утримувану між полюсним наконечником і валом з магнітом'якого матеріалу, при цьому магнітний потік, створюваний магнітом, спрямований у напрямку, перпендикулярному до периферійної поверхні магніту, у якому магнітна рідина утримується між полюсним наконечником і валом, між торцевим и поверхнями полюсного наконечника й постійного магніту, розташованими навпроти один одного, установлене немагнітне кільце, між поверхнею постійного магніту, зверненої до вала, і валом установлений додатковий кільцевий полюсний наконечник, що утворює зазор, заповнений магнітною рідиною, магніт виконаний складеним з декількох магнітів, рівномірно розташованих по колу, постійний магніт із зовнішньої сторони закритий немагнітною кільцевою кришкою, що утворює зазор з валом, на зовнішній торцевій стороні полюсного наконечника встановлена кільцева немагнітна проміжна кришка, яка утворює зазор з валом, при цьому на поверхнях полюсних наконечників, що утворюють зазор з валом, нарізані концентратори магнітного потоку у вигляді виступів, на поверхнях немагнітної проміжної кришки й немагнітної кільцевої кришки, що утворюють зазор з валом, нарізані кільцеві канавки, а магнітний потік, створюваний магнітом, спрямований у напрямку, перпендикулярному до периферійної поверхні магніту, а магнітна рідина встановлена також в зазорі між додатковим полюсним наконечником і валом та у порожнині, утвореній кільцевою частиною полюсного наконечника, валом, додатковим полюсним наконечником і немагнітним кільцем. Спільними основними суттєвими ознаками є: наявність в магніторідинному ущільнюючому пристрої постійних магнітів, намагніченого радіально 4 го кільцевого полюсного наконечника з кільцевою частиною, котра охоплює периферійну поверхню магніту, магнітної рідини, утримуваної між полюсним наконечником і валом з магнітом'якого матеріалу, та магнітного потоку, що утворюється магнітом, і спрямованим у напрямку, перпендикулярному до периферійної поверхні магніту, а в магнітному потоці магніту - утримання магнітної рідини між полюсним наконечником і валом. Відмінними від прототипу основними суттєвими ознаками заявленого технічного рішення є: - між торцевими поверхнями полюсного наконечника й постійного магніту, розташованими навпроти один одного, установлене немагнітне кільце; - між поверхнею постійного магніту, зверненої до вала, і валом установлений додатковий кільцевий полюсний наконечник; - поверхня постійного магніту, зверненої до вала, вал і установлений додатковий кільцевий полюсний наконечник утворює зазор; - утворений зазор заповнений магнітною рідиною; - магніт виконаний складеним з декількох магнітів; - рівномірно розташованих по колу, постійний магніт із зовнішньої сторони закритий немагнітною кільцевою кришкою; - кришка утворює зазор з валом; - на зовнішній торцевій стороні полюсного наконечника встановлена кільцева немагнітна проміжна кришка, яка утворює зазор з валом; - на поверхнях полюсних наконечників, що утворюють зазор з валом, нарізані концентратори магнітного потоку у ви гляді виступів; - на поверхнях немагнітної проміжної кришки й немагнітної кільцевої кришки, що утворюють зазор з валом, нарізані кільцеві канавки; - магнітний потік, створюваний магнітом, спрямований у напрямку, перпендикулярному до периферійної поверхні магніту; - магнітна рідина встановлена також в зазорі між додатковим полюсним наконечником і валом та у порожнині, утвореній кільцевою частиною полюсного наконечника, валом, додатковим полюсним наконечником і немагнітним кільцем. Установка немагнітного кільця між торцевими поверхнями полюсного наконечника й постійного магніту, розташованими навпроти один одного, дозволяє зменшити втрати магнітного поля; установка між поверхнею постійного магніту, зверненої до вала, і валом додаткового кільцевого полюсного наконечника, що утворить зазор, заповнений магнітною рідиною, виконання магніту складовим з декількох магнітів, рівномірно розташованих по колу, дозволяють підвищити технологічність конструкції й точність виготовлення деталей, тим самим підвищити надійність ущільнення; закриття постійного магніту з зовнішньої сторони немагнітною кільцевою кришкою, що творить зазор з валом, установка на зовнішній торцевій стороні полюсного наконечника кільцевої немагнітної проміжної кришки, що творить зазор з валом, нарізки у вигляді виступів концентраторів магнітного 5 85068 потоку на поверхнях немагнітної проміжної кришки й немагнітної кришки, що утворять зазор з валом, та нарізка кільцевих канавок дозволяють запобігти доступ у забруднень із зовнішнього середовища до магнітної рідини й викидам магнітної рідини із зазору. - тим самим підвищується надійність ущільнення, а нарізка на поверхнях полюсних наконечників, що утворять зазор з валом, концентраторів магнітного потоку дозволяє додатково збільшити перепад тиску, утримуваний ущільненням. Суть заявленого технічного рішення пояснюється кресленням, де на Фіг.1 зображене магніторідинний ущільнюючий пристрій. Магніторідинний ущільнюючий пристрій складається з постійного магніту 1, намагніченого радіально, кільцевого полюсного наконечника 2 з кільцевою частиною 3, що о хоплює периферійну поверхню магніту 1, магнітної рідини 4, утримуваної між полюсним наконечником 2 і валом 5, виконаного з магнітом'якого матеріалу. Між торцевими поверхнями полюсного наконечника 2 і постійного магніту 1, розташованими навпроти один одного, установлена немагнітне кільце 6. Між поверхнею постійного магніту 1, зверненою до вала 5 і безпосередньо поверхнею валу 5 установлений додатковий кільцевий полюсний наконечник 7, що утворює зазор з валом 5, заповнений магнітною рідиною 4, магніт 1 закритий із зовнішньої сторони немагнітною кільцевою кришкою 8, що утворює зазор з валом 5. На зовнішній торцевій стороні полюсного наконечника 2 установлена кільцева немагнітна проміжна кришка 9, що утворює зазор з Комп’ютерна в ерстка В. Клюкін 6 валом 5. На поверхнях полюсного наконечника 2 і додаткового наконечника 7, що утворюють зазор з валом 5, нарізані у вигляді виступів концентратори магнітного потоку 10, а на поверхнях немагнітної кришки 8 і немагнітної проміжної кришки 9, що утворюють зазор з валом 5, нарізані кільцеві канавки 11. Магніторідинний ущільнюючий пристрій працює в такий спосіб. Магнітне поле, створюване постійними магнітами 1, через кільцевий полюсний наконечник 2 з кільцевою частиною 3, додатковий кільцевий полюсний наконечник 7 з концентратами магнітного потоку 10 і зазори, замикається на вал 5, при цьому магнітний потік утримує в зазорах магнітну рідину 4, створюючи, тим самим, щаблі ущільнення з герметизуючою дією. Магнітна рідина 4 утримується в зазорах як при нерухомому, так і рухливому валу 5, а також, як при вертикальному, так і при горизонтальному розташуванні вала 5. Немагнітна кришка 8 і проміжна кришка 9, що утворюють зазори з валом 5, на яких є кільцеві канавки 11, запобігають попаданню забруднень у магнітну рідину 4 і викиду рідини із зазорів, підвищуючи тим самим надійність роботи ущільнюючого пристрою. Використані витоки інформації 1 А. с. CPCP №773353, F16J15/40 - аналог; 2 А. с. CPCP №1364810 F16J15/40 - аналог; 3 Патент WO 88/05142, F16Jl5/40 - прототип. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
