Робочий орган культиватора

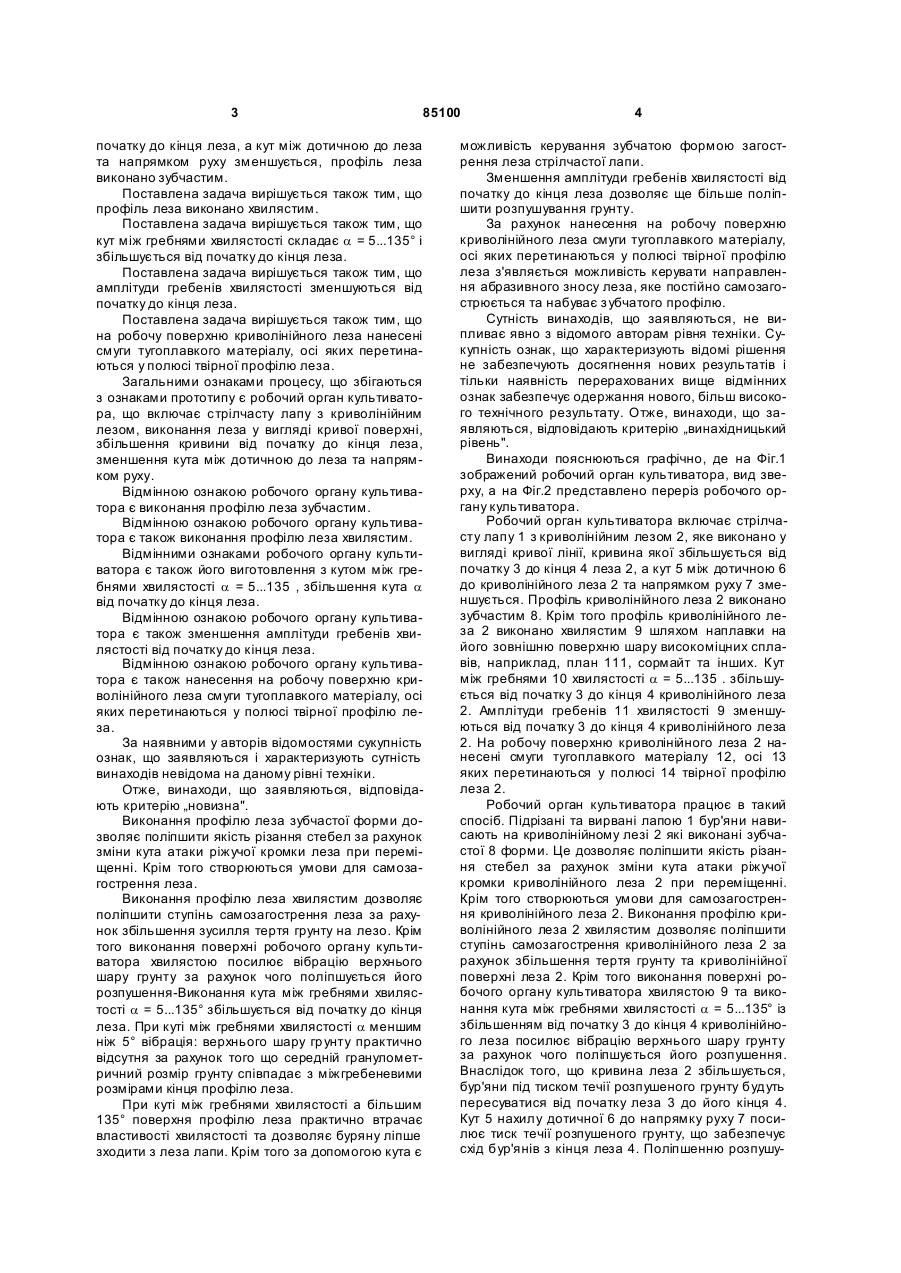

1. Робочий орган культиватора, що містить стрілчасту лапу з криволінійним лезом, яке вико C2 1 3 85100 початку до кінця леза, а кут між дотичною до леза та напрямком руху зменшується, профіль леза виконано зубчастим. Поставлена задача вирішується також тим, що профіль леза виконано хвилястим. Поставлена задача вирішується також тим, що кут між гребнями хвилястості складає a = 5...135° і збільшується від початку до кінця леза. Поставлена задача вирішується також тим, що амплітуди гребенів хвилястості зменшуються від початку до кінця леза. Поставлена задача вирішується також тим, що на робочу поверхню криволінійного леза нанесені смуги тугоплавкого матеріалу, осі яких перетинаються у полюсі твірної профілю леза. Загальними ознаками процесу, що збігаються з ознаками прототипу є робочий орган культиватора, що включає стрілчасту лапу з криволінійним лезом, виконання леза у вигляді кривої поверхні, збільшення кривини від початку до кінця леза, зменшення кута між дотичною до леза та напрямком руху. Відмінною ознакою робочого органу культиватора є виконання профілю леза зубчастим. Відмінною ознакою робочого органу культиватора є також виконання профілю леза хвилястим. Відмінними ознаками робочого органу культиватора є також його виготовлення з кутом між гребнями хвилястості a = 5...135 , збільшення кута a від початку до кінця леза. Відмінною ознакою робочого органу культиватора є також зменшення амплітуди гребенів хвилястості від початку до кінця леза. Відмінною ознакою робочого органу культиватора є також нанесення на робочу поверхню криволінійного леза смуги тугоплавкого матеріалу, осі яких перетинаються у полюсі твірної профілю леза. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують сутність винаходів невідома на даному рівні техніки. Отже, винаходи, що заявляються, відповідають критерію „новизна". Виконання профілю леза зубчастої форми дозволяє поліпшити якість різання стебел за рахунок зміни кута атаки ріжучої кромки леза при переміщенні. Крім того створюються умови для самозагострення леза. Виконання профілю леза хвилястим дозволяє поліпшити ступінь самозагострення леза за рахунок збільшення зусилля тертя грунту на лезо. Крім того виконання поверхні робочого органу культиватора хвилястою посилює вібрацію верхнього шару грунту за рахунок чого поліпшується його розпушення-Виконання кута між гребнями хвилястості a = 5...135° збільшується від початку до кінця леза. При куті між гребнями хвилястості a меншим ніж 5° вібрація: верхнього шару гр унту практично відсутня за рахунок того що середній гранулометричний розмір грунту співпадає з міжгребеневими розмірами кінця профілю леза. При куті між гребнями хвилястості а більшим 135° поверхня профілю леза практично втрачає властивості хвилястості та дозволяє буряну ліпше зходити з леза лапи. Крім того за допомогою кута є 4 можливість керування зубчатою формою загострення леза стрілчастої лапи. Зменшення амплітуди гребенів хвилястості від початку до кінця леза дозволяє ще більше поліпшити розпушування грунту. За рахунок нанесення на робочу поверхню криволінійного леза смуги тугоплавкого матеріалу, осі яких перетинаються у полюсі твірної профілю леза з'являється можливість керувати направлення абразивного зносу леза, яке постійно самозагострюється та набуває з убчатого профілю. Сутність винаходів, що заявляються, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Отже, винаходи, що заявляються, відповідають критерію „винахідницький рівень". Винаходи пояснюються графічно, де на Фіг.1 зображений робочий орган культиватора, вид зверху, а на Фіг.2 представлено переріз робочого органу культиватора. Робочий орган культиватора включає стрілчасту лапу 1 з криволінійним лезом 2, яке виконано у вигляді кривої лінії, кривина якої збільшується від початку 3 до кінця 4 леза 2, а кут 5 між дотичною 6 до криволінійного леза 2 та напрямком руху 7 зменшується. Профіль криволінійного леза 2 виконано зубчастим 8. Крім того профіль криволінійного леза 2 виконано хвилястим 9 шляхом наплавки на його зовнішню поверхню шару високоміцних сплавів, наприклад, план 111, сормайт та інших. Кут між гребнями 10 хвилястості a = 5...135 . збільшується від початку 3 до кінця 4 криволінійного леза 2. Амплітуди гребенів 11 хвилястості 9 зменшуються від початку 3 до кінця 4 криволінійного леза 2. На робочу поверхню криволінійного леза 2 нанесені смуги тугоплавкого матеріалу 12, осі 13 яких перетинаються у полюсі 14 твірної профілю леза 2. Робочий орган культиватора працює в такий спосіб. Підрізані та вирвані лапою 1 бур'яни нависають на криволінійному лезі 2 які виконані зубчастої 8 форми. Це дозволяє поліпшити якість різання стебел за рахунок зміни кута атаки ріжучої кромки криволінійного леза 2 при переміщенні. Крім того створюються умови для самозагострення криволінійного леза 2. Виконання профілю криволінійного леза 2 хвилястим дозволяє поліпшити ступінь самозагострення криволінійного леза 2 за рахунок збільшення тертя грунту та криволінійної поверхні леза 2. Крім того виконання поверхні робочого органу культиватора хвилястою 9 та виконання кута між гребнями хвилястості a = 5...135° із збільшенням від початку 3 до кінця 4 криволінійного леза посилює вібрацію верхнього шару грунту за рахунок чого поліпшується його розпушення. Внаслідок того, що кривина леза 2 збільшується, бур'яни під тиском течії розпушеного грунту будуть пересуватися від початку леза 3 до його кінця 4. Кут 5 нахилу дотичної 6 до напрямку руху 7 посилює тиск течії розпушеного грунту, що забезпечує схід бур'янів з кінця леза 4. Поліпшенню розпушу 5 85100 вання грунту також сприяє зменшення амплітуди гребенів 11 хвилястості 9 від початку 3 до кінця 4 криволінійного леза 2. Підрізані та вирвані стрілчастою лапою 1 бур'яни нависають на ній і під дією реакції грунту переміщуються з прискоренням вздовж леза 2, за рахунок чого відбувається їх переріз. В процесі направленого абразивного зносу лезо 2 набуває зубчатого профілю 8, який постійно самозагострюється. Набуття лезом 2 зубчатого профілю 8 підвищує ефективність різання. Нанесені на поверхню криволінійного леза 2 смуги тугоплавкого матеріалу 12 під кутами що забезпечують направлений знос матеріалу з утворенням зубчатого профілю леза 2. Експериментальний зразок робочого органу культиватора був виготовлений та випробуваний у польових умовах сумісно з Дніпропетровським державним аграрним університетом і Національною металургійною академією України. Комп’ютерна в ерстка В. Клюкін 6 Попередня оцінка показала, робочий орган культиватора надійний у експлуатації, те хнологічний при використанні, його лезо за рахунок криволінійності поверхні, нанесення смуги тугоплавкого матеріалу, забезпечення зубчастого профілю, самозагострення поліпшує якість підрізання кореневої системи бур'яну. Він також забезпечує зміщення та схід бур'янів з криволінійного леза, що запобігає несталій роботі конструкції, а саме заглибленню робочого органа на різну глибину. Це дозволяє вести обробку грунту лише на сталу глибину. Крім того робочий орган культиватора суттєво поліпшує розпушення грунту. Отже, винахід відповідає критерію „промислова застосовність". Запропонований винахід може бути багаторазово відтворено і використано у вигляді робочого органу культиватора. Отже, винахід відповідає критерію „промислова застосовність". Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
