Пристрій для підсилення перекриття будинків
Номер патенту: 85233
Опубліковано: 12.01.2009
Автори: Сльонкін Володимир Федосійович, Федоренко Петро Петрович
Формула / Реферат
1. Пристрій для підсилення перекриття будинків, який включає балки підсилення, прикріплені до несучих прогінних конструкцій за допомогою консольних балок, прикріплених жорстко до хомутів, який відрізняється тим, що консольні балки оснащені на кінцях опорами, висота яких забезпечує зазор між плитами перекриття та балками підсилення, що перевищує максимальний прогин балок підсилення від технологічного навантаження, причому консольні поперечні балки встановлені на несучих прогінних конструкціях в зоні їх обпирання на консолі колон.
2. Пристрій для підсилення за п. 1, який відрізняється тим, що балки підсилення складені з повздовжніх та консольних поперечних балок, поєднаних між собою в одному рівні та врізаних в конструкцію підлоги, до яких на канатних підвісках закріплені плити перекриття.
Текст

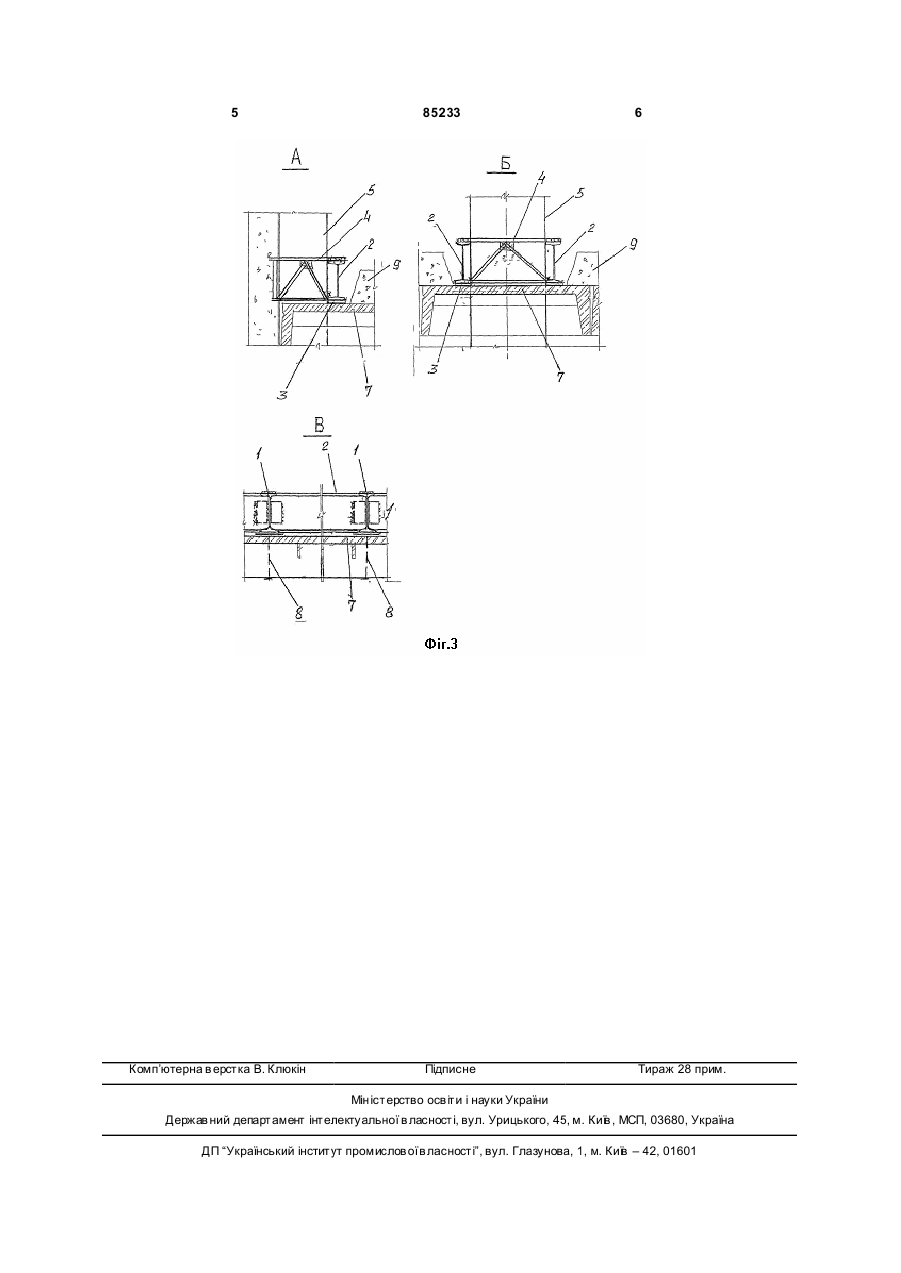

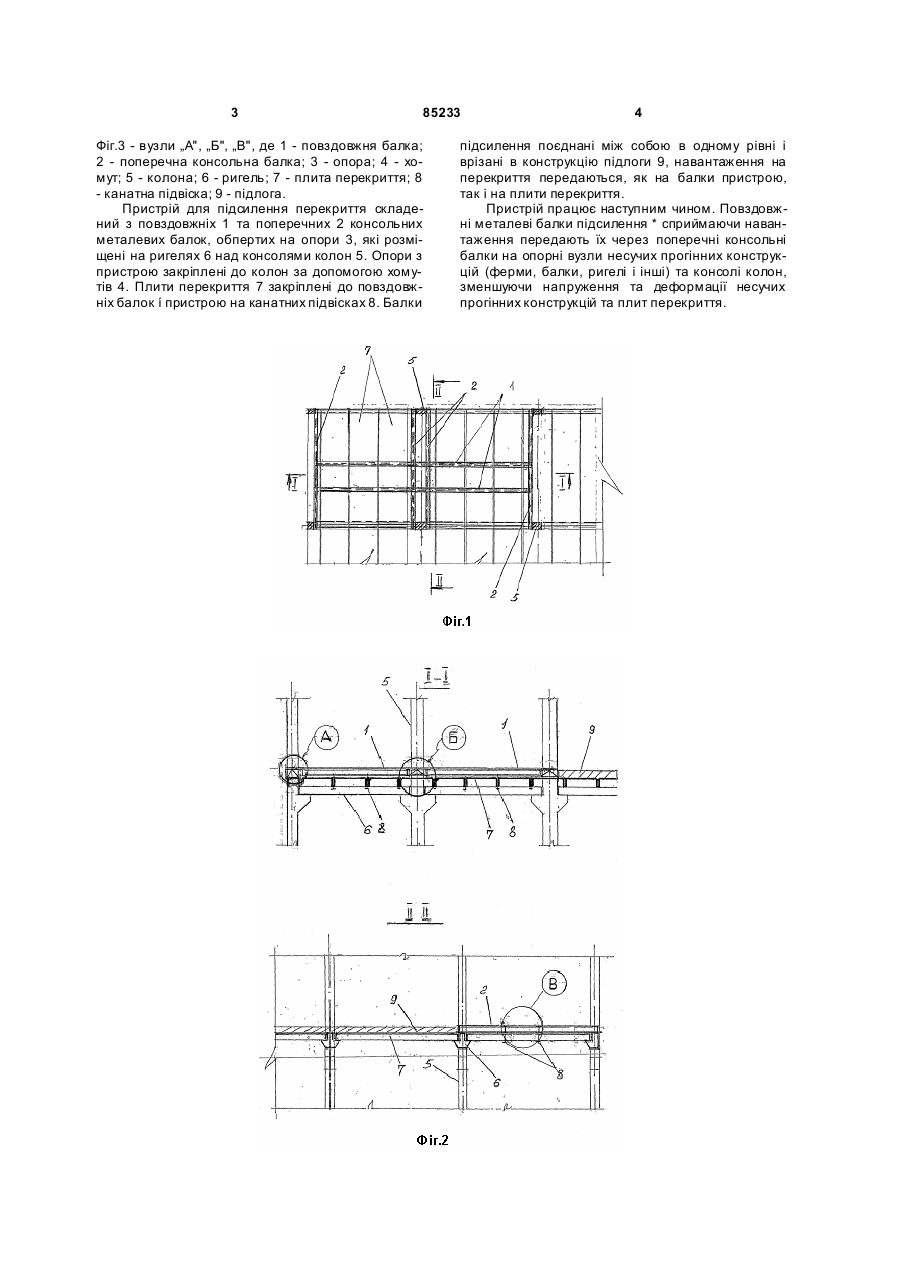

1. Пристрій для підсилення перекриття будинків, який включає балки підсилення, прикріплені до несучих прогінних конструкцій за допомогою кон 3 85233 Фіг.3 - вузли „А", „Б", „В", де 1 - повздовжня балка; 2 - поперечна консольна балка; 3 - опора; 4 - хомут; 5 - колона; 6 - ригель; 7 - плита перекриття; 8 - канатна підвіска; 9 - підлога. Пристрій для підсилення перекриття складений з повздовжніх 1 та поперечних 2 консольних металевих балок, обпертих на опори 3, які розміщені на ригелях 6 над консолями колон 5. Опори з пристрою закріплені до колон за допомогою хомутів 4. Плити перекриття 7 закріплені до повздовжніх балок ί пристрою на канатних підвісках 8. Балки 4 підсилення поєднані між собою в одному рівні і врізані в конструкцію підлоги 9, навантаження на перекриття передаються, як на балки пристрою, так і на плити перекриття. Пристрій працює наступним чином. Повздовжні металеві балки підсилення * сприймаючи навантаження передають їх через поперечні консольні балки на опорні вузли несучих прогінних конструкцій (ферми, балки, ригелі і інші) та консолі колон, зменшуючи напруження та деформації несучих прогінних конструкцій та плит перекриття. 5 Комп’ютерна в ерстка В. Клюкін 85233 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for reinforcement of floors of houses
Автори англійськоюFedorenko Petro Petrovych, Slionkin Volodymyr Fedosiiovych
Назва патенту російськоюУстройство для усиления перекрытия домов
Автори російськоюФедоренко Петр Петрович, Сльонкин Владимир Федосеевич
МПК / Мітки
МПК: E04G 23/02
Мітки: пристрій, перекриття, підсилення, будинків
