Пристрій для збору й відводу біогазу та фільтрату на полігонах твердих побутових відходів

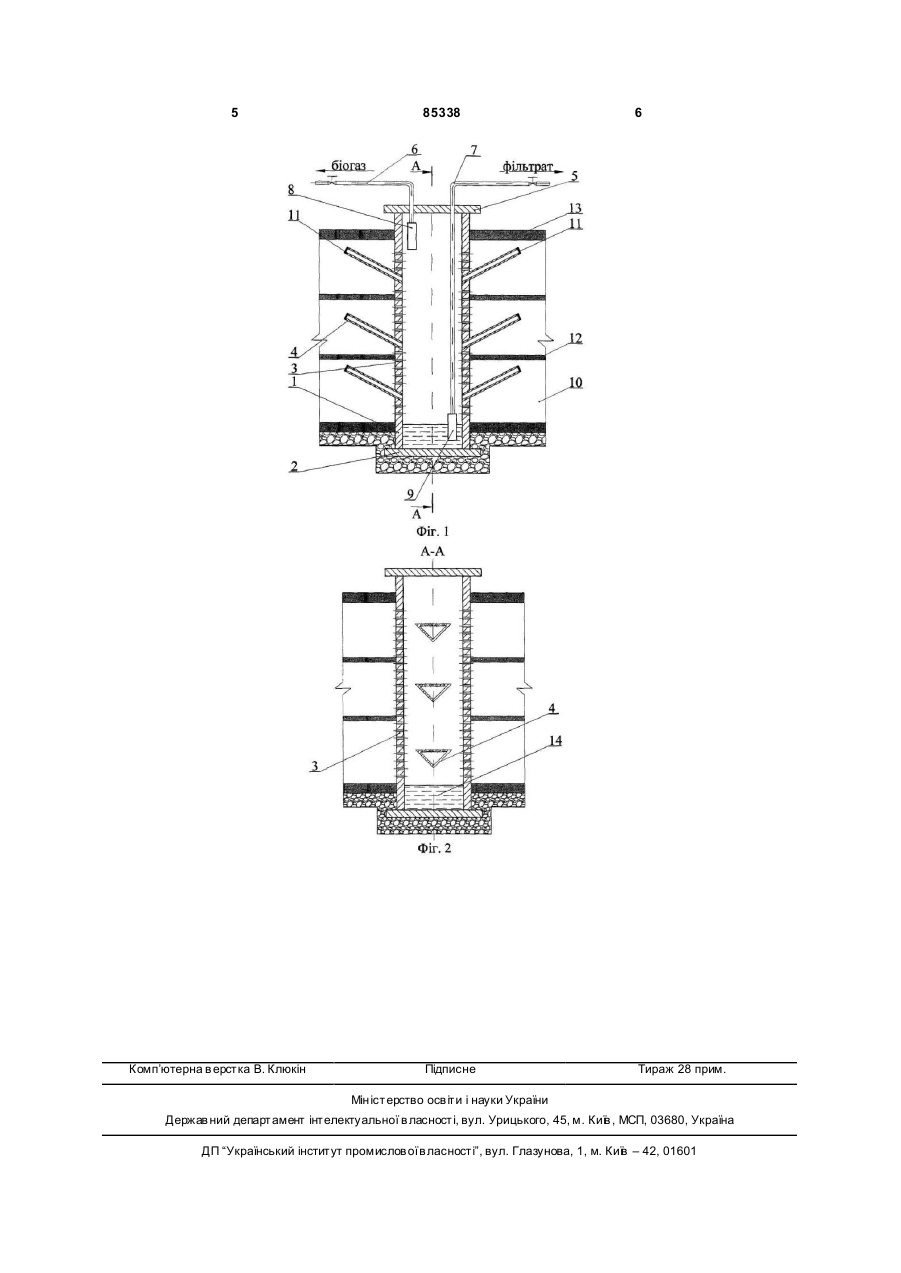

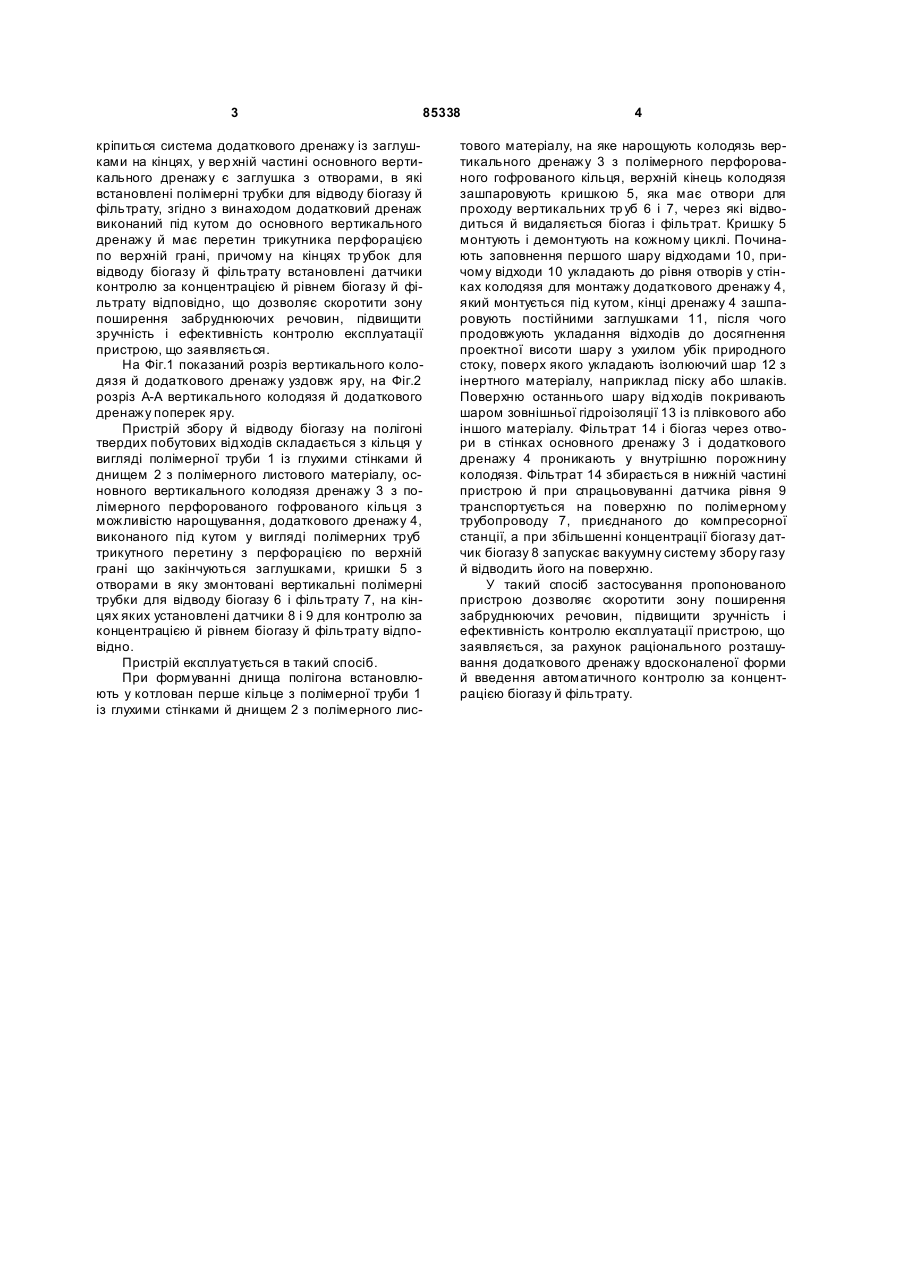

1. Пристрій збору й відводу біогазу та фільтрату на полігонах твердих побутових і промислових відходів, що складається з полімерного кільця C2 1 3 85338 кріпиться система додаткового дренажу із заглушками на кінцях, у вер хній частині основного вертикального дренажу є заглушка з отворами, в які встановлені полімерні трубки для відводу біогазу й фільтрату, згідно з винаходом додатковий дренаж виконаний під кутом до основного вертикального дренажу й має перетин трикутника перфорацією по верхній грані, причому на кінцях тр убок для відводу біогазу й фільтрату встановлені датчики контролю за концентрацією й рівнем біогазу й фільтрату відповідно, що дозволяє скоротити зону поширення забруднюючих речовин, підвищити зручність і ефективність контролю експлуатації пристрою, що заявляється. На Фіг.1 показаний розріз вертикального колодязя й додаткового дренажу уздовж яру, на Фіг.2 розріз A-A вертикального колодязя й додаткового дренажу поперек яру. Пристрій збору й відводу біогазу на полігоні твердих побутових відходів складається з кільця у вигляді полімерної труби 1 із глухими стінками й днищем 2 з полімерного листового матеріалу, основного вертикального колодязя дренажу 3 з полімерного перфорованого гофрованого кільця з можливістю нарощування, додаткового дренажу 4, виконаного під кутом у вигляді полімерних труб трикутного перетину з перфорацією по верхній грані що закінчуються заглушками, кришки 5 з отворами в яку змонтовані вертикальні полімерні трубки для відводу біогазу 6 і фільтрату 7, на кінцях яких установлені датчики 8 і 9 для контролю за концентрацією й рівнем біогазу й фільтрату відповідно. Пристрій експлуатується в такий спосіб. При формуванні днища полігона встановлюють у котлован перше кільце з полімерної труби 1 із глухими стінками й днищем 2 з полімерного лис 4 тового матеріалу, на яке нарощують колодязь вертикального дренажу 3 з полімерного перфорованого гофрованого кільця, верхній кінець колодязя зашпаровують кришкою 5, яка має отвори для проходу вертикальних тр уб 6 і 7, через які відводиться й видаляється біогаз і фільтрат. Кришку 5 монтують і демонтують на кожному циклі. Починають заповнення першого шару відходами 10, причому відходи 10 укладають до рівня отворів у стінках колодязя для монтажу додаткового дренажу 4, який монтується під кутом, кінці дренажу 4 зашпаровують постійними заглушками 11, після чого продовжують укладання відходів до досягнення проектної висоти шару з ухилом убік природного стоку, поверх якого укладають ізолюючий шар 12 з інертного матеріалу, наприклад піску або шлаків. Поверхню останнього шару відходів покривають шаром зовнішньої гідроізоляції 13 із плівкового або іншого матеріалу. Фільтрат 14 і біогаз через отвори в стінках основного дренажу 3 і додаткового дренажу 4 проникають у внутрішню порожнину колодязя. Фільтрат 14 збирається в нижній частині пристрою й при спрацьовуванні датчика рівня 9 транспортується на поверхню по полімерному трубопроводу 7, приєднаного до компресорної станції, а при збільшенні концентрації біогазу датчик біогазу 8 запускає вакуумну систему збору газу й відводить його на поверхню. У такий спосіб застосування пропонованого пристрою дозволяє скоротити зону поширення забруднюючих речовин, підвищити зручність і ефективність контролю експлуатації пристрою, що заявляється, за рахунок раціонального розташування додаткового дренажу вдосконаленої форми й введення автоматичного контролю за концентрацією біогазу й фільтрату. 5 Комп’ютерна в ерстка В. Клюкін 85338 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
