Лінія для виробництва біодизельного палива

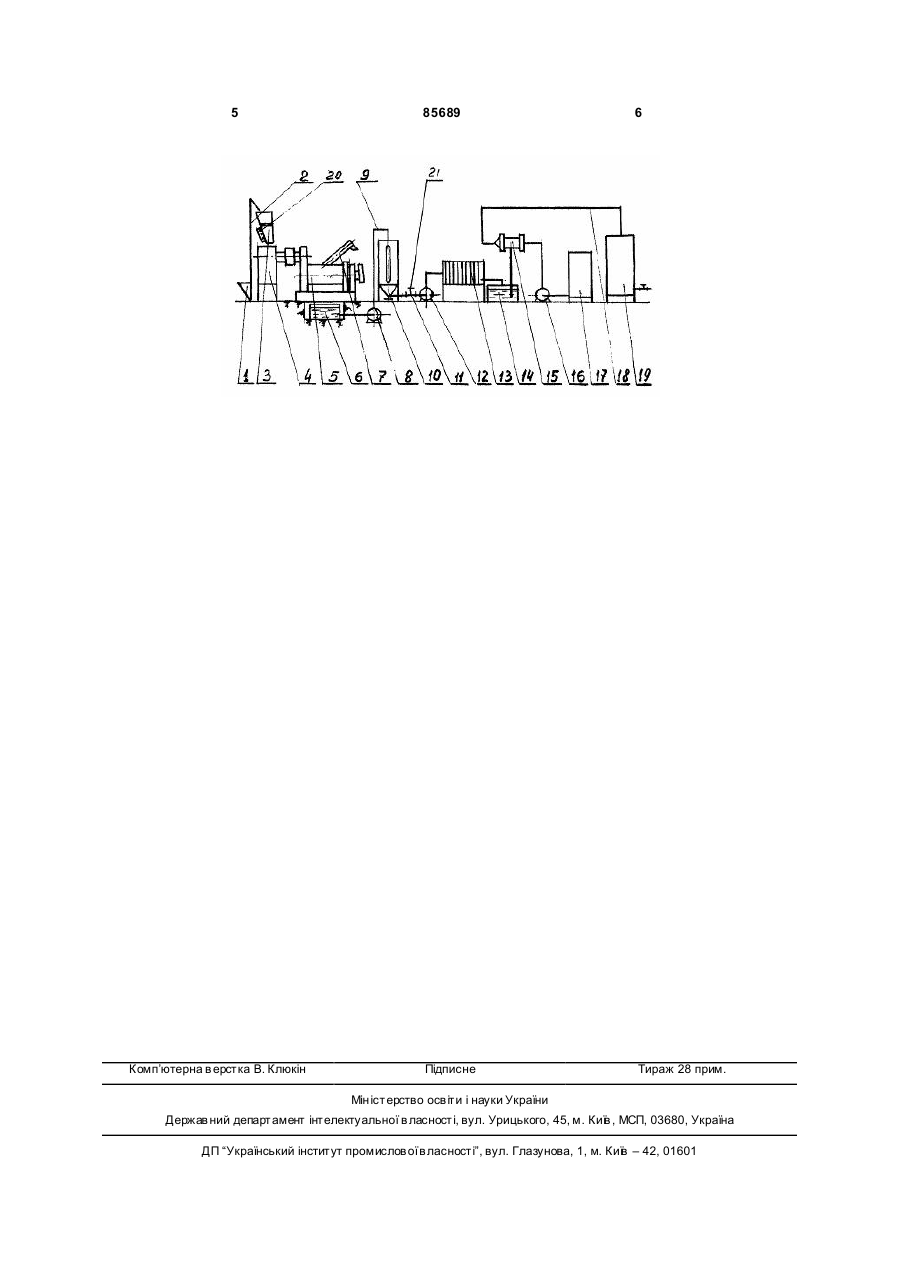

Лінія для виробництва біодизельного палива, що містить приймальний бункер, вертикальний подавальний шнек, пристрій для очищення насін 3 85689 Але лінія за прототипом не забезпечує можливість ефективного отримання комбінованого біодизельного палива. В основу винаходу, що заявляється, поставлена задача розробити лінію для виробництва біодизельного палива, в якій шляхом введення нових вузлів та елементів, а також схеми сполучення відомих і нових вузлів та елементів, забезпечити ефективне виробництво біодизельного палива з насіння рапсу. Поставлена задача вирішена лінією для виробництва біодизельного палива, що містить приймальний бункер, вертикальний подавальний шнек, пристрій для очищення насіння, який установлено під виходом вертикального подавального шнека, шнековий прес для подрібнення насіння і підігріву м'ятки, який розміщений під пристроєм для очищення насіння і сполучений з пресом для віджиму олії, який в свою чергу забезпечений шнеком для видалення макухи, ємність для приймання олії, що установлена під пресом для віджиму олії, а також насос подання олії та фільтр тим, що вона додатково забезпечена ежектором, перший вхід якого через насос подання дизельного палива сполучений з ємністю для дизельного палива, другий вхід ежектора сполучений з ємністю для приймання олії, а вихід ежектора сполучений з ємністю для біодизельного палива. Підвищення ефективності одержання біодизельного палива можна пояснити наступним. Дизельне паливо під надлишковим тиском, наприклад, 10-20атм., за допомогою насоса продавлюється через корпус ежектора. На виході із сопла відбувається стрибок (перепад) тиску і в зоні конуса утворюється вакуум. Внаслідок цього масло підсмоктується з ємності для приймання олії і потрапляє в зону розрідження. В зоні розрідження на молекули олії діють внутрішні сили, які розривають молекули на дрібні частки. Дрібні частки олії захоплюються дизельним паливом і розганяються в зоні сопла до надзвукової швидкості. Таким чином відбувається змішування двох середовищ на молекулярному рівні. Така суміш є високоякісним біопаливом для роботи дизельних двигунів Заявлена лінія для виробництва біодизельного палива зображена на кресленні. Лінія для виробництва біодизельного палива містить приймальний бункер 1, вертикальний подавальний шнек 2 для подання насіння з приймального бункера 1, пристрій для очищення насіння 3, під яким розташований шнековий прес 4 для подрібнення насіння і підігріву м'ятки, який сполучений з пресом для віджиму олії 5. Під пресом для віджиму олії 5 розташована ємність для приймання олії 6, яка забезпечена шнеком для видаляння макухи 7. Ємність для приймання олії 6 сполучена насосом подання олії 8 та трубопроводом 9 з ємністю для відстоювання олії 10, яка в свою чергу сполучена трубопроводом 11 та насосом подання олії 12 з пластинчатим фільтром 13. Пластинчатий фільтр 13 сполучений з ємністю для приймання 4 олії 14. Перший вхід ежектора 15 через насос подання дизельного палива 16 сполучений з ємністю для дизельного палива 17. Другий вхід ежектора 15 сполучений з ємністю для приймання олії 14. Вихід ежектора 15 сполучений трубопроводом 18 з ємністю для біодизельного палива 19. Вертикальний подавальний шнек 2 забезпечений магнітною пасткою 20. На трубопроводі 11 установлений регулюючий вентиль 21. Лінія працює наступним чином. Насіння рапсу надходить в приймальний бункер 1 і за допомогою вертикального подавального шнека 2 транспортується в пристрій для очищення насіння 3. При проходженні верхньої частини вертикального подавального шнека 2 насіння потрапляє в зону дії магнітної пастки 20. В момент проходження зони дії магнітної пастки 20 металеві включення (гайки, цвяхи, болти та ін.) захоплюються магнітами і міцно утримуються ними. Періодично металеві включення видаляють. Магнітна пастка запобігає попаданню в пристрій для очищення насіння 3 металевих включень і псуванню вказаного обладнання. Очищене від металевих предметів насіння потрапляє в пристрій для очищення насіння 3, з якого очищене насіння спрямовується в шнековий прес 4 для подрібнення насіння і підігріву м'ятки, в якому за рахунок енергії тертя сировини об шнек відбувається підігрів м'ятки і часткове видобування олії. Після цього м'я тка направляється на прес для віджиму олії 5, де відбувається остаточний віджим олії. Вижата олія стікає в ємність для приймання олії 6, яка знаходиться під пресом віджиму олії, а вижата макуха шнеком для видалення макухи 7 виводиться з технологічної лінії на кормові потреби. З ємності для приймання 6 олія насосом 8 по трубопроводу 9 направляється в ємність для відстоювання олії 10, звідки трубопроводом 11 через регулюючий вентиль 21 потрапляє на пластинчатий фільтр 13, де вона остаточно очищується і надходить в ємність для приймання олії 14. З ємності для приймання олії 14 олія надходить в ежектор 15. Одночасно в ежектор 15 насосом 16 закачується з ємності 17 дизельне паливо. З ежектора 15 отримана суміш рапсової олії та дизельного палива - біодизельне паливо спрямовується по трубопроводу 18 в ємність для збору біодизельного палива 19. Запропонована лінія дозволяє одержувати біодизельне паливо - суміш, яка містить 7075мас.ч. дизельного палива і 25-30мас.ч. олії з рапса. Таке паливо має значно меншу собівартість. Наприклад, закупівельна ціна дизельного палива - 3,7грн. за літр; ціна 1кг рапсової олії коливається в мажах 2,1-2,5грн. в залежності від сортності рапсу. При врожайності рапсу 30ц/га фермерському господарству достатньо засіяти 5га рапсом і це забезпечить проведення посівної і збиральної кампаній при загальній витраті 20т біодизельного палива. При цьому економія складає 6500грн. 5 Комп’ютерна в ерстка В. Клюкін 85689 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
