Прив’язний малооб’ємний аеростат

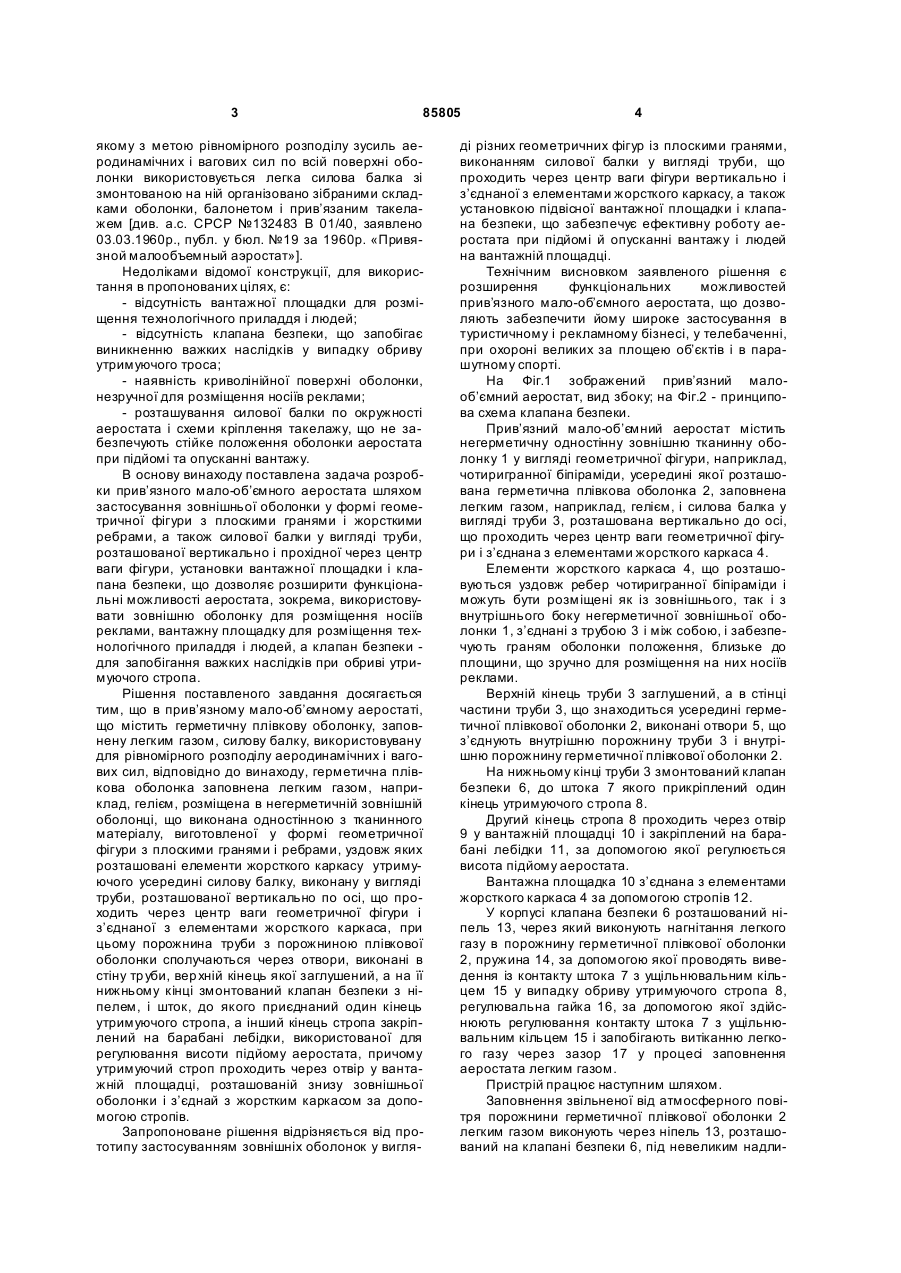

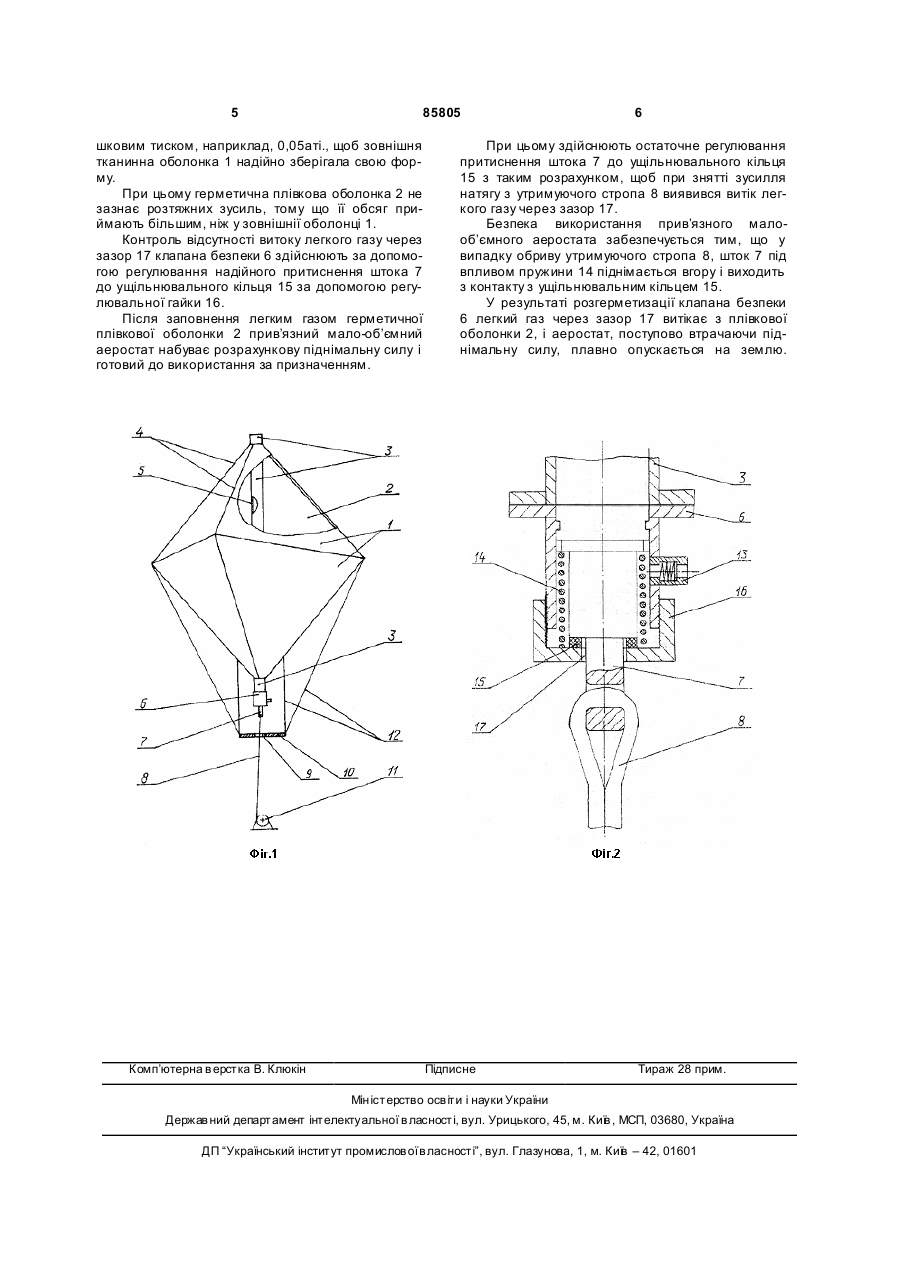

Прив'язний малооб'ємний аеростат, що містить герметичну плівкову оболонку, заповнену легким газом, і силову балку, яка використовується для рівномірного розподілу аеродинамічних і вагових сил, який відрізняється тим, що герметична плівкова оболонка, заповнена легким газом, наприклад гелієм, розміщена в негерметичній зов C2 1 3 85805 якому з метою рівномірного розподілу зусиль аеродинамічних і вагових сил по всій поверхні оболонки використовується легка силова балка зі змонтованою на ній організовано зібраними складками оболонки, балонетом і прив’язаним такелажем [див. а.с. СРСР №132483 В 01/40, заявлено 03.03.1960р., публ. у бюл. №19 за 1960р. «Привязной малообъемный аэростат»]. Недоліками відомої конструкції, для використання в пропонованих цілях, є: - відсутність вантажної площадки для розміщення технологічного приладдя і людей; - відсутність клапана безпеки, що запобігає виникненню важких наслідків у випадку обриву утримуючого троса; - наявність криволінійної поверхні оболонки, незручної для розміщення носіїв реклами; - розташування силової балки по окружності аеростата і схеми кріплення такелажу, що не забезпечують стійке положення оболонки аеростата при підйомі та опусканні вантажу. В основу винаходу поставлена задача розробки прив’язного мало-об’ємного аеростата шляхом застосування зовнішньої оболонки у формі геометричної фігури з плоскими гранями і жорсткими ребрами, а також силової балки у вигляді труби, розташованої вертикально і прохідної через центр ваги фігури, установки вантажної площадки і клапана безпеки, що дозволяє розширити функціональні можливості аеростата, зокрема, використовувати зовнішню оболонку для розміщення носіїв реклами, вантажну площадку для розміщення технологічного приладдя і людей, а клапан безпеки для запобігання важких наслідків при обриві утримуючого стропа. Рішення поставленого завдання досягається тим, що в прив’язному мало-об’ємному аеростаті, що містить герметичну плівкову оболонку, заповнену легким газом, силову балку, використовувану для рівномірного розподілу аеродинамічних і вагових сил, відповідно до винаходу, герметична плівкова оболонка заповнена легким газом, наприклад, гелієм, розміщена в негерметичній зовнішній оболонці, що виконана одностінною з тканинного матеріалу, виготовленої у формі геометричної фігури з плоскими гранями і ребрами, уздовж яких розташовані елементи жорсткого каркасу утримуючого усередині силову балку, виконану у вигляді труби, розташованої вертикально по осі, що проходить через центр ваги геометричної фігури і з’єднаної з елементами жорсткого каркаса, при цьому порожнина труби з порожниною плівкової оболонки сполучаються через отвори, виконані в стіну тр уби, вер хній кінець якої заглушений, а на її нижньому кінці змонтований клапан безпеки з ніпелем, і шток, до якого приєднаний один кінець утримуючого стропа, а інший кінець стропа закріплений на барабані лебідки, використованої для регулювання висоти підйому аеростата, причому утримуючий строп проходить через отвір у вантажній площадці, розташованій знизу зовнішньої оболонки і з’єднай з жорстким каркасом за допомогою стропів. Запропоноване рішення відрізняється від прототипу застосуванням зовнішніх оболонок у вигля 4 ді різних геометричних фігур із плоскими гранями, виконанням силової балки у вигляді труби, що проходить через центр ваги фігури вертикально і з’єднаної з елементами жорсткого каркасу, а також установкою підвісної вантажної площадки і клапана безпеки, що забезпечує ефективну роботу аеростата при підйомі й опусканні вантажу і людей на вантажній площадці. Технічним висновком заявленого рішення є розширення функціональних можливостей прив’язного мало-об’ємного аеростата, що дозволяють забезпечити йому широке застосування в туристичному і рекламному бізнесі, у телебаченні, при охороні великих за площею об’єктів і в парашутному спорті. На Фіг.1 зображений прив’язний малооб’ємний аеростат, вид збоку; на Фіг.2 - принципова схема клапана безпеки. Прив’язний мало-об’ємний аеростат містить негерметичну одностінну зовнішню тканинну оболонку 1 у вигляді геометричної фігури, наприклад, чотиригранної біпіраміди, усередині якої розташована герметична плівкова оболонка 2, заповнена легким газом, наприклад, гелієм, і силова балка у вигляді труби 3, розташована вертикально до осі, що проходить через центр ваги геометричної фігури і з’єднана з елементами жорсткого каркаса 4. Елементи жорсткого каркаса 4, що розташовуються уздовжребер чотиригранної біпіраміди і можуть бути розміщені як із зовнішнього, так і з внутрішнього боку негерметичної зовнішньої оболонки 1, з’єднані з трубою 3 і між собою, і забезпечують граням оболонки положення, близьке до площини, що зручно для розміщення на них носіїв реклами. Верхній кінець труби 3 заглушений, а в стінці частини труби 3, що знаходиться усередині герметичної плівкової оболонки 2, виконані отвори 5, що з’єднують внутрішню порожнину труби 3 і внутрішню порожнину герметичної плівкової оболонки 2. На нижньому кінці труби 3 змонтований клапан безпеки 6, до штока 7 якого прикріплений один кінець утримуючого стропа 8. Другий кінець стропа 8 проходить через отвір 9 у вантажній площадці 10 і закріплений на барабані лебідки 11, за допомогою якої регулюється висота підйому аеростата. Вантажна площадка 10 з’єднана з елементами жорсткого каркаса 4 за допомогою стропів 12. У корпусі клапана безпеки 6 розташований ніпель 13, через який виконують нагнітання легкого газу в порожнину герметичної плівкової оболонки 2, пружина 14, за допомогою якої проводять виведення із контакту штока 7 з ущільнювальним кільцем 15 у випадку обриву утримуючого стропа 8, регулювальна гайка 16, за допомогою якої здійснюють регулювання контакту штока 7 з ущільнювальним кільцем 15 і запобігають витіканню легкого газу через зазор 17 у процесі заповнення аеростата легким газом. Пристрій працює наступним шляхом. Заповнення звільненої від атмосферного повітря порожнини герметичної плівкової оболонки 2 легким газом виконують через ніпель 13, розташований на клапані безпеки 6, під невеликим надли 5 85805 шковим тиском, наприклад, 0,05аті., щоб зовнішня тканинна оболонка 1 надійно зберігала свою форму. При цьому герметична плівкова оболонка 2 не зазнає розтяжних зусиль, тому що її обсяг приймають більшим, ніж у зовнішнії оболонці 1. Контроль відсутності витоку легкого газу через зазор 17 клапана безпеки 6 здійснюють за допомогою регулювання надійного притиснення штока 7 до ущільнювального кільця 15 за допомогою регулювальної гайки 16. Після заповнення легким газом герметичної плівкової оболонки 2 прив’язний мало-об’ємний аеростат набуває розрахункову піднімальну силу і готовий до використання за призначенням. Комп’ютерна в ерстка В. Клюкін 6 При цьому здійснюють остаточне регулювання притиснення штока 7 до ущільнювального кільця 15 з таким розрахунком, щоб при знятті зусилля натягу з утримуючого стропа 8 виявився витік легкого газу через зазор 17. Безпека використання прив’язного малооб’ємного аеростата забезпечується тим, що у випадку обриву утримуючого стропа 8, шток 7 під впливом пружини 14 піднімається вгору і виходить з контакту з ущільнювальним кільцем 15. У результаті розгерметизації клапана безпеки 6 легкий газ через зазор 17 витікає з плівкової оболонки 2, і аеростат, поступово втрачаючи піднімальну силу, плавно опускається на землю. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
