Вимірювальний прилад

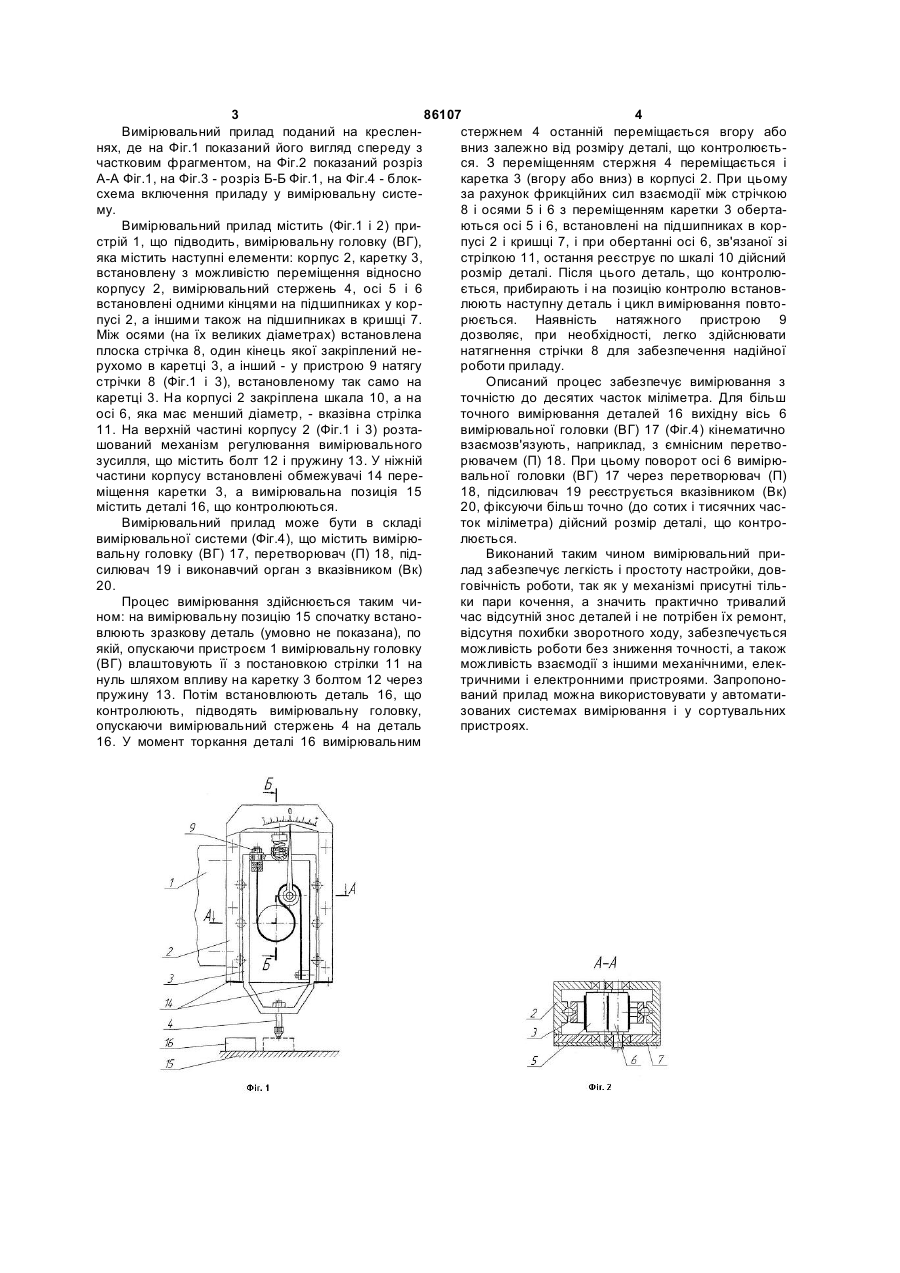

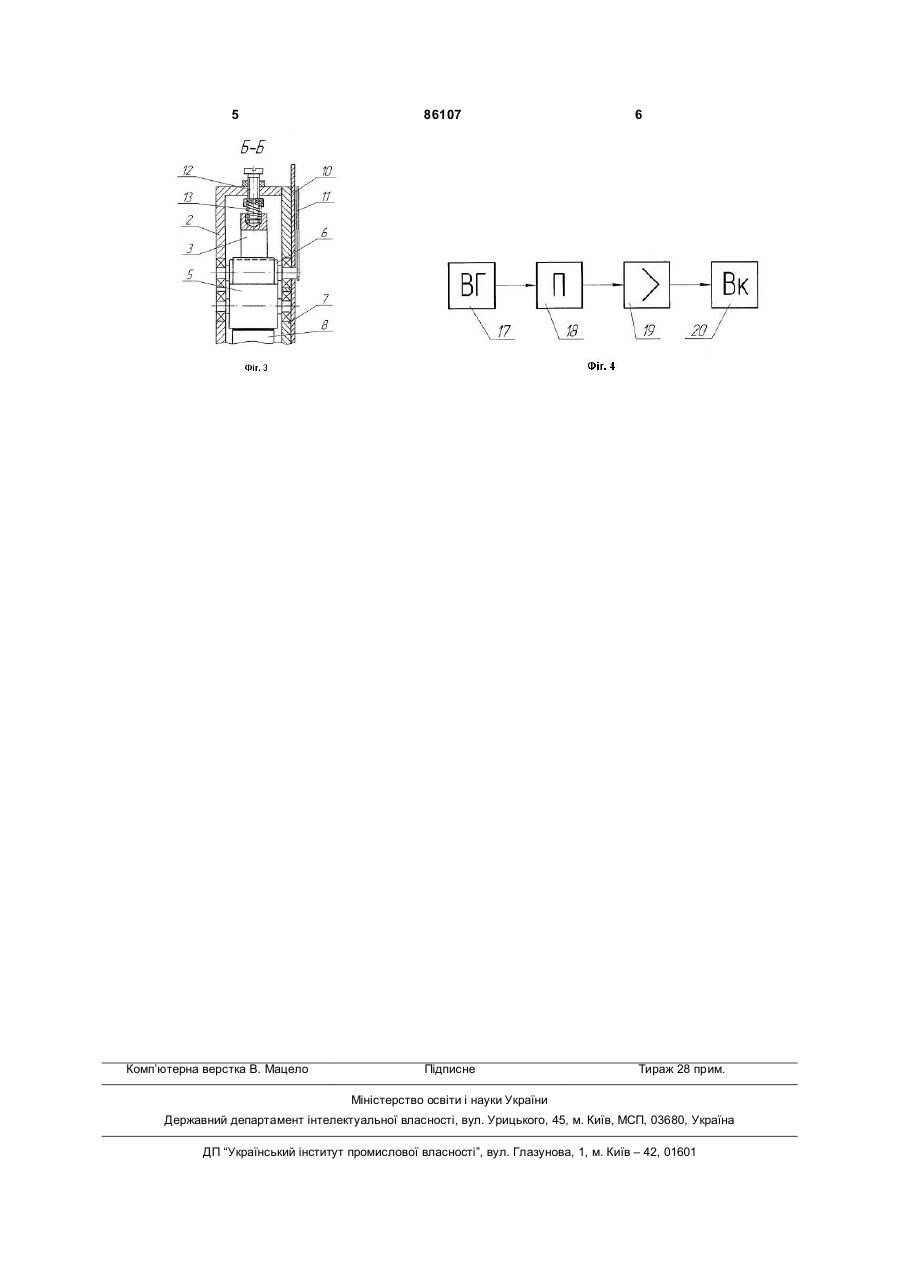

Вимірювальний прилад, що містить вимірювальний стержень і систему передач від вимірювального стержня на вказівну стрілку, який відрізняється тим, що вимірювальний стержень закріплений на каретці, установленій нерухомо у корпусі з кришкою, і каретка з корпусом кінематично взаємозв'язані за допомогою ступеневих осей, встановлених одними кінцями у корпусі, іншими у кришці з можливістю їх повороту, причому між згаданими осями на найбільших їх діаметрах розташована плоска металічна стрічка так, що вона охоплює (огинає) кожен з вказаних діаметрів осей і один кінець її закріплений нерухомо у каретці, а інший взаємозв'язаний з механізмом її натягу, установленим також на каретці, і одна з осей, яка має менший діаметр, взаємозв'язана з вказівною стрілкою або з системою перетворювання її повороту. Пристрій, що пропонується, відноситься до засобів для вимірювання лінійних розмірів, наприклад, товщини деталей або їх діаметрів при активному або післяопераційному контролі. Відомий пристрій для виміру розмірів деталей «Індикатор годинникового типу» [в кн. Активний контроль в машиностроении: Справочник /Под ред. Е.И. Педя. 2-е изд., перераб. и доп. - М.: Машиностроение, 1978, стр.35, рис.6], що містить вимірювальний стержень з зубчастою рейкою, систему зубчастих передач, кінематично взаємозв'язаних з зубчастою рейкою, а також пружину для створення вимірювального зусилля і вказівну стрілку. Такий пристрій вельми складний за конструкцією, вимагає спеціального виконання передач для забезпечення беззазорного їх зачеплення, щоб уникнути можливі люфти і підвищити точність вимірювань. Найбільш близьким до заявленого винаходу є «Механічна вимірювальна головка» [в кн В. Эккеркунст. Автоматизация линейних измерений /Перевод с немецкого В.К. Гречко и Ю.С. Миронова. - М.: Издательство комитета стандартов. 1969, стр.17, рис.4], що містить вимірювальний стержень і важільно-зубчасту передачу з вказівною стрілкою. Недоліком цього вимірювального пристрою є так само, як і в попередньому випадку, наявність в конструкції зубчастих передач і важелів і, у зв'язку з цим, необхідність їх беззаконного кінематичного зв'язку, що ускладнює конструкцію та істотно впливає на точність вимірювань. У основу запропонованого винаходу покладена задача спрощення конструкції приладу і підвищення точності вимірів. Вирішення даної задачі забезпечується тим, що вимірювальний прилад містить корпус з кришкою і встановлену в ньому рухомо каретку з вимірювальним стержнем. Каретка і корпус кінематично взаємозв'язані ступеневими вісями, встановленими з можливістю обертання у корпусі і кришці. На найбільших діаметрах осей розташована плоска металічна стрічка таким чином, щоб вона охоплювала кожен із згаданих діаметрів осей, причому один кінець стрічки закріплений у каретці нерухомо, а інший - з можливістю регулювання її натягу. Діаметри осей виконані різними для забезпечення необхідного передавального відношення, причому вісь з найменшим діаметром або безпосередньо зв'язана з вказівною стрілкою приладу, або взаємозв'язана з покажчиком через відповідний перетворювач, підсилювач і виконавчий орган. (19) UA (11) 86107 (13) C2 (21) a200704946 (22) 03.05.2007 (24) 25.03.2009 (46) 25.03.2009, Бюл.№ 6, 2009 р. (72) ХАЩИН ЮРІЙ ОЛЕКСАНДРОВИЧ, UA, ФІЛІПОВИЧ ОЛЕГ ВІКТОРОВИЧ, UA, ЗАМОРЬОНОВА ДАР'Я ВІКТОРІВНА, UA (73) СЕВАСТОПОЛЬСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA (56) GB 723853, G01B 3/22, 09.02.1955 GB 840330, G01B 3/22, 06.07.1960 SU 198686, G01B, 28.06.1967 SU 203926, G01B, 09.10.1967 SU 682752, G01B 5/02, 30.08.1979 UA 57917, G01B 3/30, 15.07.2003 GB 563941, G01B 3/22, 06.09.1944 GB 756539, G01B 3/22, 05.09.1956 US 3839801, G01B 3/10, 08.10.1974 3 86107 4 стержнем 4 останній переміщається вгору або Вимірювальний прилад поданий на кресленвниз залежно від розміру деталі, що контролюєтьнях, де на Фіг.1 показаний його вигляд спереду з ся. З переміщенням стержня 4 переміщається і частковим фрагментом, на Фіг.2 показаний розріз каретка 3 (вгору або вниз) в корпусі 2. При цьому А-А Фіг.1, на Фіг.3 - розріз Б-Б Фіг.1, на Фіг.4 - блокза рахунок фрикційних сил взаємодії між стрічкою схема включення приладу у вимірювальну систе8 і осями 5 і 6 з переміщенням каретки 3 обертаму. ються осі 5 і 6, встановлені на підшипниках в корВимірювальний прилад містить (Фіг.1 і 2) припусі 2 і кришці 7, і при обертанні осі 6, зв'язаної зі стрій 1, що підводить, вимірювальну головку (ВГ), стрілкою 11, остання реєструє по шкалі 10 дійсний яка містить наступні елементи: корпус 2, каретку 3, розмір деталі. Після цього деталь, що контролювстановлену з можливістю переміщення відносно ється, прибирають і на позицію контролю встановкорпусу 2, вимірювальний стержень 4, осі 5 і 6 люють наступну деталь і цикл вимірювання повтовстановлені одними кінцями на підшипниках у коррюється. Наявність натяжного пристрою 9 пусі 2, а іншими також на підшипниках в кришці 7. дозволяє, при необхідності, легко здійснювати Між осями (на їх великих діаметрах) встановлена натягнення стрічки 8 для забезпечення надійної плоска стрічка 8, один кінець якої закріплений нероботи приладу. рухомо в каретці 3, а інший - у пристрою 9 натягу Описаний процес забезпечує вимірювання з стрічки 8 (Фіг.1 і 3), встановленому так само на точністю до десятих часток міліметра. Для більш каретці 3. На корпусі 2 закріплена шкала 10, а на точного вимірювання деталей 16 вихідну вісь 6 осі 6, яка має менший діаметр, - вказівна стрілка вимірювальної головки (ВГ) 17 (Фіг.4) кінематично 11. На верхній частині корпусу 2 (Фіг.1 і 3) розтавзаємозв'язують, наприклад, з ємнісним перетвошований механізм регулювання вимірювального рювачем (П) 18. При цьому поворот осі 6 вимірюзусилля, що містить болт 12 і пружину 13. У ніжній вальної головки (ВГ) 17 через перетворювач (П) частини корпусу встановлені обмежувачі 14 пере18, підсилювач 19 реєструється вказівником (Вк) міщення каретки 3, а вимірювальна позиція 15 20, фіксуючи більш точно (до сотих і тисячних часмістить деталі 16, що контролюються. ток міліметра) дійсний розмір деталі, що контроВимірювальний прилад може бути в складі люється. вимірювальної системи (Фіг.4), що містить вимірюВиконаний таким чином вимірювальний привальну головку (ВГ) 17, перетворювач (П) 18, підлад забезпечує легкість і простоту настройки, довсилювач 19 і виконавчий орган з вказівником (Вк) говічність роботи, так як у механізмі присутні тіль20. ки пари кочення, а значить практично тривалий Процес вимірювання здійснюється таким чичас відсутній знос деталей і не потрібен їх ремонт, ном: на вимірювальну позицію 15 спочатку встановідсутня похибки зворотного ходу, забезпечується влюють зразкову деталь (умовно не показана), по можливість роботи без зниження точності, а також якій, опускаючи пристроєм 1 вимірювальну головку можливість взаємодії з іншими механічними, елек(ВГ) влаштовують її з постановкою стрілки 11 на тричними і електронними пристроями. Запропононуль шляхом впливу на каретку 3 болтом 12 через ваний прилад можна використовувати у автоматипружину 13. Потім встановлюють деталь 16, що зованих системах вимірювання і у сортувальних контролюють, підводять вимірювальну головку, пристроях. опускаючи вимірювальний стержень 4 на деталь 16. У момент торкання деталі 16 вимірювальним 5 Комп’ютерна верстка В. Мацело 86107 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
